GB 5135.5-2018.Automatic sprinkler systems-Part 5: Deluge alarm valves.
1范围
GB 5135的本部分规定了雨淋报警阀的术语和定义、分类与代号、型号、要求、试验方法、检验规则、标志、使用说明书及包装、运输、贮存。
GB 5135.5适用于自动喷水灭火系统使用的雨淋报警阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3287 可锻铸铁管路连接件
GB5135.1 自动喷水灭火系统第1部分:酒水喷头
GB 5135.6 自动喷水灭火系统第6 部分:通用阀门
GB 5135.11 自动喷水灭火系统第 11部分:沟槽式管接件
GB/T 9112 钢制管法兰类型与参数
GB/T 9969 工业产品使用说明书总则
GB/T 17241.6 整体铸铁法兰
GB/T 21873-2008 橡胶密封件给、排水管及污水管道用接口密封圈材料规范
3术语和定义
下列术语和定义适用于本文件。
3.1
雨淋报警阀 deluge alarm valve
通过电动、机械、气动或其他方法进行开启,使水能够自动单方向流入喷水系统同时进行报警的一种控制阀。
3.2
伺应状态 ready condition; set condition
安装在管路系统中的雨淋报警阀的阀瓣组件处于关闭位置，阀门供水侧充以压力稳定的水时，无水从雨淋报警阀系统侧流出的状态。
3.3
防复位锁止机构 anti-reseat latch
防止阀瓣组件在动作以后重新回到其关闭位置上的锁止机构。
3.4
启动点 trip point
雨淋报警阀使水进入自动喷水灭火系统时的动作点，用系统侧、供水侧或辅助压力来表示。

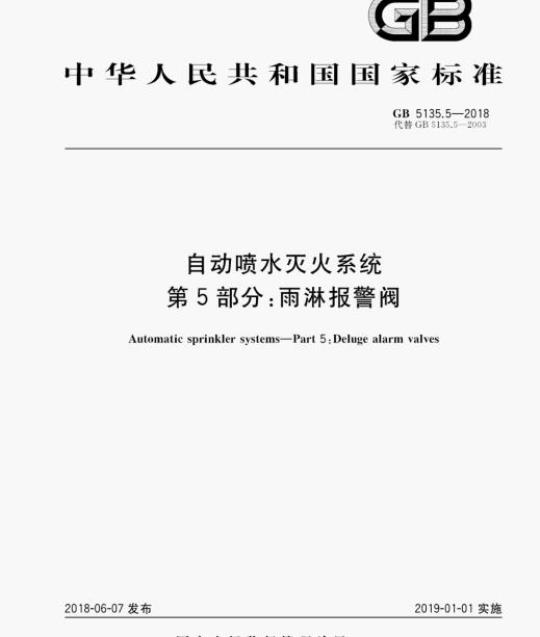

ICS13.220.10
中华人民共和国国家标准
GB5135.5—2018
代替GB5135.5—2003
自动喷水灭火系统
第5部分：雨淋报警阀
Automatic sprinkler systems-Part 5:Deluge alarm valves2018-06-07发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-01-01实施
规范性引用文件
术语和定义
分类与代号
外观、标志
额定工作压力
材料耐腐蚀性能
阀体和阀盖
零部件
间隙（适用于推杆型雨淋报警阀）连接方式
刚性非金属零件
橡胶密封件
电磁阀
阀体强度·
渗漏和变形
水力摩阻
防复位（温感雨淋阀除外）
耐火性能
试验方法
外观检验
工作循环试验
刚性非金属零件空气老化试验
刚性非金属零件温水老化试验
橡胶密封件试验
电磁阀试验
阀体强度试验
渗漏和变形试验
水力摩阻试验
功能试验
防复位试验
耐火试验
GB5135.5—2018
GB5135.5—2018
检验规则
检验分类
检验程序。
检验结果判定
9标志、使用说明书
使用说明书…
包装、运输、贮存
附录A（规范性附录）
水力摩阻试验方法·
本部分的第6章、第8章为强制性的，其余为推荐性的GB5135《自动喷水灭火系统》分为以下部分：第1部分：酒水喷头：
第2部分：湿式报警阀、延迟器、水力警铃第3部分：水雾喷头：
第4部分：千式报警阀；
第5部分：雨淋报警阀；
第6部分：通用阀门：
第7部分：水流指示器；
第8部分：加速器；
第9部分：早期抑制快速响应（ESFR）喷头：第10部分：压力开关：
第11部分：沟槽式管接件；
第12部分：扩大覆盖面积酒水喷头；第13部分：水幕喷头；
第14部分：预作用装置：
第15部分：家用喷头；
第16部分：消防酒水软管；
第17部分：减压阀；
第18部分：消防管道支吊架；
第19部分：塑料管道及管件；
第20部分：涂覆钢管：
第21部分：末端试水装置：产
第22部分：特殊应用喷头；
本部分为GB5135的第5部分。
本部分按照GB/T1.1一2009给出的规则起草。GB5135.5—2018
本部分代替GB5135.52003《自动喷水灭火系统第5部分：雨淋报警阀》。与GB5135.5-2003相比，除编辑性修改外主要技术变化如下：增加和修改了部分定义（见第3章，2003年版的第3章）；增加了产品的分类和型号编制（见第4章、第5章）；修改了“材料的耐腐蚀性”要求（见6.4.2003年版的4.4）：修改了零部件要求（见6.6.2003年版的4.6)；增加了连接方式的要求（见6.8）：修改了阀瓣密封件要求（见6.10，2003年版的4.8）；修改了水力摩阻参数（见6.14，2003年版的4.11）：修改了功能要求（见6.15，2003年版的4.12）；增加了电磁阀的要求（见6.11）；GB5135.5—2018
增加了防复位的要求（见6.16）；增加了部分要求所对应的试验方法（见第7章，2003年版的第5章）：修改了检验规则（见第8章，2003年版的第6章）。本部分由中华人民共和国应急管理部提出并归口本部分起草单位：公安部天津消防研究所、广东永泉阀门科技有限公司、浙江快达消防科技有限公司、唯特利管道设备（大连）有限公司、泰科消防设备贸易（上海）有限公司。本部分主要起草人：白殿涛、罗宗军、田立伟、杨震铭、刘连喜、李毅、王谐青、卢政强、马六甲、陈键明、陈方明、李政宏、陈启掌、赵雷本部分所代替标准的历次版本发布情况为：GB5135.5—2003。
1范围www.bzxz.net
自动喷水火灭火系统
第5部分：雨淋报警阀
GB5135.5-2018
GB5135的本部分规定了雨淋报警阀的术语和定义、分类与代号、型号，要求、试验方法、检验规则标志，使用说明书及包装，运输，忙存。本部分适用手自动喷水火火系统使用的雨淋报警阀。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用手本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T3287
可锻铸铁管路连接件
自动喷水灭火系统第1部分：酒水喷头自动喷水灭火系统第6部分：通用阀门GB5135.11
GB/T9112
GB/T9969
自动喷水灭火系统第11部分：沟槽式管接件钢制管法兰类型与参数
工业产品使用说明书
GB/T17241.6整体铸铁法兰
GB/T21873—2008橡胶密封件给、排水管及污水管道用接口密封圈材料规范3术语和定义
下列术语和定义适用于本文件。3.1
雨淋报警阀
delugealarmvalve
通过电动、机械、气动或其他方法进行开启，使水能够自动单方向流人喷水系统同时进行报警的一种控制阀。
ready condition set condition伺应状态
安装在管路系统中的雨淋报警阀的阀瓣组件处于关闭位置，阀门供水侧充以压力稳定的水时，无水从雨淋报警阀系统侧流出的状态3.3
防复位锁止机构
anti-reseat latch
防止阀瓣组件在动作以后重新回到其关闭位置上的锁正机构。3.4
启动点trippoint
雨淋报警阀使水进入自动喷水灭火系统时的动作点，用系统侧、供水侧或辅助压力来表示。1
GB5135.5—2018
底水primingwater
用来密封阀瓣组件和防止动作部件粘结的水。3.6
wet pilot line
湿式引导管线
装有热敏感元件（通常为酒水喷头）的管线，当受到异常热源的作用，释放管网系统的压力，使雨报警阀自动开启。
减压式雨淋报警阀pressure-reducing deluge valveG
伺应状态下，雨淋报警阀的活塞腔或隔膜腔充压，以保证阀门关闭。雨淋报警阀的开启是通过电动、气动或机械等启动方式使活塞腔或隔膜腔泄压来完成3.8
加压式雨淋报警阀
pressure-operated delugevalve伺应状态下，雨淋报警阀的活塞腔或隔膜腔不充压·阀瓣依靠弹簧和进口水压保持封闭雨淋报警阀的开启是通过电动，气动或机械等启动方式使供水侧压力水进人活塞腔或隔膜腔通过承压面积差来完成。
供水压力servicepressure
当雨淋报警阀处于伺应状态时，阀门进口处的静水压。3.10
rated workingpressure
额定工作压力
雨淋报警阅在伺应状态或工作状态下充许的最大工作压力。3.11
intermediate chamber
中间室
阀的一部分，将空气和（或）水密封组件表面分开，阀处于伺应状态时，室内压力为正常大气压。分类与代号
4.1雨淋报警阀按结构形式可分为：a）推杆型，代号为G”
隔膜型，代号为“M”：
活塞型，代号为\S\；
d)蝶阀型，代号为\D\；
温感型，代号为“W”。
2雨淋报警阀按启动方式可分为：4.2
加压式，代号为“丁”；
b）减压式，代号省略。
5型号
雨淋报警阀的型号依次由产品代号、结构形式代号、公称直径、额定工作压力、启动方式代号和类型特征代号等部分组成，编制样式如下：2
示例1：
GB5135.5—2018
类型特征代号（企业自定义，可省略）启动方式代号，见4.2
额定工作压力，单位为兆帕(MPa）公称直径，单位为毫米（mm）
结构形式代号，见4.1
自动喷水火火系统雨淋报警阀
ZSFG100-1.2C1表示C1型、减压式启动、额定工作压力1.2MPa、公称直径为100mm、推杆型雨淋报警阀。示例2：
ZSFS150-1.6JXSW表示XSW型、加压式启动、额定工作压力1.6MPa、公称直径为150mm、活塞型雨淋报警阀，6要求
外观、标志
6.1.1雨淋报警阀应表面平整光洁，无加工缺陷及碰伤划痕，涂层均勾，色泽美观。6.1.2雨淋报警阀应在外表面设有耐久性标志铭牌，标志内容应清晰，且符合9.1的规定6.2规格
雨淋报警阀进出口公称直径为25mm.32mm、40mm、50mm.65mm.80mm、100mm、125mm、150mm.200mm.250mm.300mm
阀座圈处的直径可以小于公称直径。6.3额定工作压力
雨淋报警阀的额定工作压力不应低手1.2MPa6.4材料耐腐蚀性能
6.4.1阀体和阀盖应采用耐腐蚀性能不低于铸铁的材料制成，阀座材料的耐腐蚀性能不应低于青铜6.4.2隔膜式雨淋报警阀阀座若采用耐腐蚀性能低于青铜的材料制作，阀座表面应进行防腐处理，并应按7.4的规定进行试验，试验后应符合6.12和6.15的规定6.4.3要求转动或滑动的金属零件应采用青铜、镍铜合金，黄铜，奥氏体不锈钢等耐腐蚀材料制成。若用耐腐蚀性能差的材料制造时，应在有相对运动处加人上述耐腐蚀材料制造的衬套件6.5阀体和阀盖
6.5.1阀体和阀盖上的接头尺寸应符合GB/T17241.6或GB/T9112和GB/T3287的相应规定。6.5.2
除温感雨淋阀外，阀体上应设有放水口，放水口公称直径最小为20mm。6.5.3
除温感雨淋阀外，阀体阀瓣组件的供水侧，应设有在不开启阀门的情况下检验报管装置的设施6.6零部件
弹簧和隔膜应能经受7.2规定的正常工作循环5000次而无断裂和破损6.6.2需使用底水密封阀瓣组件，应设置加人底水的装置和检查底水液位的措施。3雨淋报警阀报警管路的连接件公称直径不应小于15mm。6.6.3
6.6.4雨淋报警阀的电磁阀入口端前侧应设过滤装置。3
GB5135.52018
6.6.5用于温感雨淋阀的热敏感元件应符合GB5135.1的规定。6.7间隙（适用于推杆型雨淋报警阀）6.7.1如图1a)所示，当阀体为铁时，除阀全开位置外，阀瓣组件与阀体内壁之间的径向间隙不应小于12mm；当阀体和阀瓣组件为有色金属、不锈钢或具有同等物理、机械及耐腐蚀性能的材料时，径向间隙不应小于6mm。
6.7.2如图1b）所示，阀在关闭位置，阀瓣组件中的金属压盘与阀座内缘之间的直径间隙不应小于6mm
6.7.3阀座的环形空间深度不应小于3mm。R
径向间隙=R,-R2
说明：
阔瓣半径：
阔体内壁半径：
阔辩金属压盘直径：
阀座内缘直径。
6.8连接方式
直径间隙=D，D2
图1间隙
雨淋报警阀采用法兰连接方式时，法兰连接尺寸、法兰密封面型式和尺寸应符合GB/T9112或6.8.1
GB/T17241.6的规定。
6.8.2雨淋报警阀采用沟槽式连接方式时，其连接尺寸应符合GB5135.11的规定。刚性非金属零件
6.9.1刚性非金属零件按7.3和7.4规定进行老化试验，试验后，不应产生妨碍装置正常动作的扭曲、蜡变，裂纹或其他变形损环。
6.9.2由老化试验过的零件装配的雨淋报警阀按7.8，7.10的规定进行渗漏和功能试验时，应符合6.13和6.15的规定。
6.10橡胶密封件
橡胶密封件按照7.5规定的方法进行试验，试验结果应符合GB/T21873一2008中的4.2.3、4.2.4、4.2.5.2、4.2.6、4.2.8的要求
6.11电磁阀
电磁阀按照7.6规定的方法进行试验，试验结果应符合GB5135.6的规定。6.12
阀体强度
GB5135.5—2018
装配好的雨淋报警阀，阀瓣组件处于开启位置，按7.7的规定进行试验，应能承受4倍额定工作压力的静水压，保持5min，阀体应无渗漏、永久变形和损坏。渗漏和变形
6.13.1雨淋报警阀在阀游组件开启的情况下按7.8.1的规定进行试验，应能承受2倍额定工作压力的静水压，保持5min，应无渗漏、永久变形或损坏，还应满足6.15的规定6.13.2雨淋报警阀在阀瓣组件关闭情况下，按7.8.2的规定进行试验，供水侧施加2倍额定工作压力的静水压，保持2h，应无渗漏、永久变形或损坏。还应满足6.15的规定。水力摩阻
雨淋报警阀按7.9的规定进行试验，在表1所给的试验流量条件下，水力摩阻不应大于0.08MPa表1天
水力摩阻试验流量
公称直径
6.15功能
供水流量
雨淋报警阀处于伺应状态时，外力影响不应使阀门的启动发生障碍6.15.2
设施。
雨淋报警阀处于伺应状态时，应防止水从供水侧渗漏到系统侧，或具有使渗漏水自动排出的3按7.10的规定进行试验，雨淋报警阀应能在0.14MPa，0.20MPa到额定工作压力范围内，级差6.15.3
为0.1MPa的供水压力下动作。
GB5135.5—2018
6.15.4按7.10的规定进行试验，减压启动式雨淋报警阀在0.14MPa到额定工作压力范围内的供水压力下动作时，其阀门控制腔的启动压力不低于0.03MPa。6.15.5按7.10的规定进行试验，加压启动式雨淋报警阀在0.14MPa到额定工作压力范围内的供水压力下动作时，其阀门控制腔的启动压力不应大于供水压力的50%。6.15.6按7.10的规定进行试验，雨淋报警阀应能通过手动和自动（电动、气动等）的方法进行操作6.15.7雨淋报警阀的启动装置动作后，应在15S之内打开雨淋报警阀的阀瓣（雨淋报警阀的公称直径超过200mm时，可在60s之内打开阀瓣）6.15.8雨淋报警阀的启动装置为湿式引导管线时，其高度及距离的限制是由供水压力范围从0.14MPa到额定工作压力来确定。
6.15.9雨淋报警阀在每一供水压力下有一个启动点压力值，它用水柱高度（m）来表示。湿式引导喷头管线安装的最大高度也用水柱高度（m）来表示其值等于启动点压力值除以安全系数1.5。6.15.10雨淋报警阀接7.10的规定进行试验时，当供水压力为0.14MPa时，在报警口至少有0.05MPa的压力来启动报警装置。
6.15.11未设自动排水的雨淋报警阀应具有当水进人系统侧的管线达到阀瓣组件上面0.5m以上高度时，能使报警装置发出声响报警的设施。6.15.12雨淋报警阀中间室的自动排水阀，在0.13L/s~0.63L/s的流量范围内，水流压力不大于0.14MPa的条件下应能关闭。
6.15.13雨淋报警阀中间室的自动排水阀，在阀门出口侧放水期间应保持关闭状态，在0.035MPa～0.14MPa的压力范围内应开启。
6.15.14温感雨淋阀应满足6.15.1~6.15.4、6.15.6~6.15.8的要求。6.16防复位（温感雨淋阀除外）6.16.1雨淋报警阀应具有防复位功能。6.16.2雨淋报警阀正常动作后·应具有防正阀自动回到伺应状态的措施，并充许在阀动作后水从控制腔管线中流出，雨淋报警阀只能通过手动或其他方法使雨淋报警阀回到伺应状态。6.16.3带有防复位锁止机构的雨淋报警阀，阀瓣或阀瓣组件全开启时，按7.11的规定进行试验，在试验条件的水冲击下各零件不应产生永久性变形或断裂6.17耐火性能
采用熔点低于800℃的金属材料或非金属材料制作阀体和阀盖的雨淋报警阀，按7.12的规定进行试验，充满水的雨淋报警阀应能承受温度不低于800℃的耐火试验15min，试验后阀瓣组件应能自由开启，阀体应能承受2倍额定工作压力的静水压，保持2min，应无永久变形或损坏。7试验方法
7.1外观检验
使用游标卡尺、螺纹量规等量具和目测方法，检验雨淋报警阀的外观、标志、规格、材料、阀体和阀盖、零部件，间原和连接方式等，并记录检查结果7.2工作循环试验
阀瓣组件的弹簧和膜片应能承受5000次正常工作循环，试验速率不应大于每分钟6次。试验时6
应确保：
a）对于阀瓣组件弹簧，阀瓣组件应转离阀座45°，然后慢慢回到阀座：b）对于内部旁路弹簧，旁路应从全开位置运行至关闭位置；c）隔膜应从正常开启位置运行至正常关闭位置试验后检查样品，并记录试验结果。7.3刚性非金属零件空气老化试验GB5135.5—2018
7.3.1将刚性非金属零件样品置于空气老化试验箱中，样品之间样品与试验箱壁之间不应接触，施加给样品的压力及接触材料与样品使用状况相同。7.3.2试验温度为（70土2）℃，试验时间为14d。若样品不能承受上述温度而发生软化变形时，允许在较低温度条件下进行加长时间老化试验，试验持续时间按式（1计算D=737000e0.069 34
式中：
试验持续时间，单位为天（d)；D
试验温度，单位为摄氏度（℃）e
取值2.7183。
7.3.3空气老化试验后取出样品，在（23土4）C空气环境中冷却24h，试验后检查样品，并记录试验结果。
7.4刚性非金属零件温水老化试验7.4.1将雨淋报警阀上的刚性非金属零件样品置于加热至（87土2）℃的温水中，进行180d试验，若样品不能承受上述温度而发生软化变形时，允许在较低温度下（但不应低于70℃）进行加长时间老化试验，试验持续时间按式（2）计算。D=74 857e 0.069 34
式中：
D试验持续时间，单位为天（d)；试验温度，单位为摄氏度（℃）t
取值2.7183。
7.4.2温水老化试验后取出样品，在（23土4）℃的空气中冷却至少24h，但不超过72h，试验后检查样品，并记录试验结果。
7.5橡胶密封件试验
按照GB/T21873-2008中4.2.3、4.2.4、4.2.5.2、4.2.6、4.2.8的规定进行试验。7.6电磁阀试验
按照GB5135.6的规定进行试验。7.7阀体强度试验
装配好的阀门安装在试验装置上，阀体上不耐压的结构和零件用耐压的结构和零件代替，堵住阀门各开口，阀游组件开启，充水排除空气，给阀内加4倍额定工作压力的静水压（但不应低于4.8MPa），保持5min.试验后检查样品·并记录试验结果7
