DL/T 1104-2009.Potentiometric Readout.
1范围
DL/T 1104规定了电位器式仪器测量仪(以下简称测量仪)的产品技术要求、试验方法、检验规则以及标志、包装、运输、储存等要求。
DL/T 1104适用于大坝及其他岩土工程安全监测中测量电位器式传感器的仪表,作为该产品的设计、生产、试验、使用、维护及仲裁检验依据。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注8期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191包装 储运图示标志
GB 6388运输包装收发 货标志
GB 6587.2电子测量仪 器温度试验
GB/T 9969.1工业产 品使用说明书总则
3术语和定义
下列术语适用于本标准。
3.1数字电压表digital voltmeter
备有模/数变换器并能以十进制数字形式显示被测电压值的电子仪器。
3.2输入量(信号) input quantity (input signa)
加到输入端的电压、电流模拟量(信号)。
3.4传感器驱动电压或电流sensor driving voltage or current
提供位移计传感器的工作电压、电流。
3.4测量电压范围voltage raoge
一定技术要求的条件下， 仪器能正常进行测量的电压区间。
1范围
DL/T 1104规定了电位器式仪器测量仪(以下简称测量仪)的产品技术要求、试验方法、检验规则以及标志、包装、运输、储存等要求。
DL/T 1104适用于大坝及其他岩土工程安全监测中测量电位器式传感器的仪表,作为该产品的设计、生产、试验、使用、维护及仲裁检验依据。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注8期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191包装 储运图示标志
GB 6388运输包装收发 货标志
GB 6587.2电子测量仪 器温度试验
GB/T 9969.1工业产 品使用说明书总则
3术语和定义
下列术语适用于本标准。
3.1数字电压表digital voltmeter
备有模/数变换器并能以十进制数字形式显示被测电压值的电子仪器。
3.2输入量(信号) input quantity (input signa)
加到输入端的电压、电流模拟量(信号)。
3.4传感器驱动电压或电流sensor driving voltage or current
提供位移计传感器的工作电压、电流。
3.4测量电压范围voltage raoge
一定技术要求的条件下， 仪器能正常进行测量的电压区间。
标准图片预览
标准内容

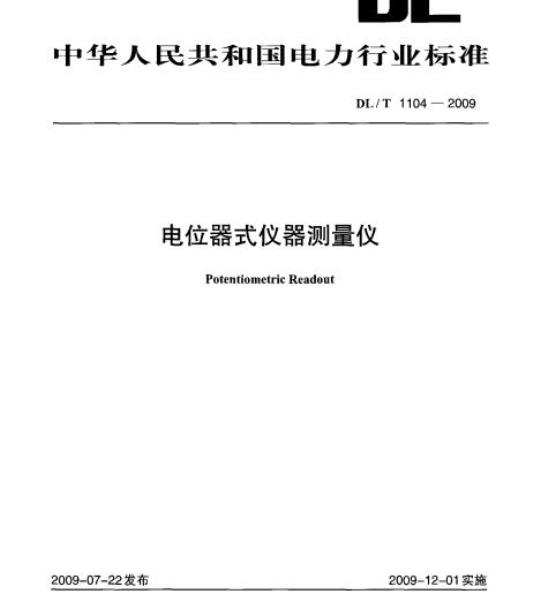

ICS 27.140
备案号：263442009
中华人民北和国电方行业标准
DL/T1104—2009
电位器式仪器测量仪
Potentiometric Readout
2009-07-22发布
中华人民开和国国家能源局
2009-12-01实施
范围-
规范性引用文件
术语和定义·
工作源理
技术要求
试验方法
检验规则
标志、使用说明书：
包装、运输、储存
DL/ T 1104 --- 2009
DL/T11042009
本标准是根据国家发展改革委办公厅关」下达2004年行业标准项日计划的通知》（发改办工业[2004］872号】进行编制的。
本标由中国电力企业联合会提出。本标准由电力行业人坝安全监测标摊化技术委员会归口并负责解释。本标雅主要起草单位：南京水利科学研究院。本标准参加起草单位：国网电力「动化研究院、商京电方白动化设备总厂。本标推主要起草人：关秉洪、陈生水、霍家平、何宁、江璋淳、彭世明、卢有清、江晓明本标准为首次发布。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路一条一号，100761)。
1范围
电位器式仪器测量仪
DL/T 1104 —2009
本标推规定了电位器式仪器测基仪（以下简称测量仪）的产品技术要求、试验方法、检验规则以及标志、包装、输、储存等要求。本标准适川」大坝及其他岩土工程安全监测中测量电拉器式传感器的仪表，作为该产品的设计、生产、试验、使用、维护及伸裁检验依据。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的偿收单（不包括勘误的内容）或参订版均不适用在标推，然而，鼓励根据本标送成协设的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用义件，其最新版术适用丁本标准。GB/T191包装储运图示标志
GB6388运输包装收发货标志
GB6587.2电子测量仪器温度试验GB/T9969.1工业产品使用说明书总则3术语和定义
下列术语适用于本标准。
数字电压表digitalvoltmeter
备有模/数变换器并能以十进制数字形式显示被测电压值的电子仪器。3.2
输入量（信号）inputquantity(inputsignal)到输入端的电压、电流模拟量（信号）。3.3
传感器驱动电压或电流scnsor driving yoltage or currcnt提供位移计传感器的工作电压、电流。3.4
测量电压范围voltagerange
一定技术要求的条件下，仪器能正常进行测量的电压区间。3.5
分辨力
resolution
传感器在规定测量范围内可能检测出的被测量的最小变化量。3.6
准确度accuracy
表征测量的指示值与相应的真实值的接近程度的·种品质。指示销越接近相应的真实值，确度就越高。
DL/T 1104--2009
4工作原理
4.1电器基本结构图
电位器式仪器测量仪的基本结构如图1所示（其中虚线为五芯线接法）。转
电位器式
转感器
图1电位器式测量仪基本结构图
4.2测量方法
用测量仪在电位器式传感器1、3两端加驱动电压或电流，分别测量1、3端输出值U和2、3端输出值U或它们的比值。物理量计算：L=K X UU
式中：
物理量：
传感器灵敏度系数：
一电位器式传感器滑动臂电压值：U
电位器式传感器驱动电压。
5技术要求
5.1环境条件
5.1.1正常工作条件
a）环境温度：-20℃~～+60℃;
b）相对湿度：不大丁85%。
5.1.2 正常试验条件
a）环境温度：15℃~35℃
b）相对湿度：25%～75%;
c）大气压力：86kPa~106kPa.
5.1.3种裁试验条件
a）环境温度：20℃2℃：
b）相对湿度：60%～70%：
e）大气压：86kPa～106kPa
5.2性能参数
5.2.1测量范围免费标准bzxz.net
测量仪测量范固应能满足电压0.000V～士19.999V，或比值0.0000~1.00005.2.2传感器驱动源
驱动电压应为：2V～15V或驱动电流值为：1血A。5.2.3分辨力
电压分辨力应小于等于0.001V，或比值0.01%；2
5.2.4准确度
DL/T 1104—2009
在同一测点不变的情况下被测传感器输出值与标称输出两次测读值相差应不大于土0.05%FS。5.3电源
5.3.1直流供电电压范遇建议不大于15V5.3.2采用交流电源，电压允许波动范围为220（1土10%）V。5.4稳定性
5.4.1在正常试验条件下连续通电72h后，应满足5.2要求。5.4.2在+50℃环境下连续通电4h后，应满足5.2要求。5.5温度影响
在正常工作条件下温度影响应不大于土0.002%FS/C。5.6耐运输颠振
在包装情况下，经运输颠振试验后，性能参数应符合5.2的规定。5.7电源检测
应具有驱动电压、电源电压自检测功能。5.8外观要求
外观完好，标志清晰，无划衰。6试验方法
6.1试验条件
除特殊要求外，应在正常试验条件下行试验。6.2主要试验设备
a）高精度可变直流稳压电源，精度：0.0f%b）61/2位数字电压表：
c）调压器：
d）标准电阻箱。
6.3性能参数试验
6.3.1测量范围
将高精度标准电阻箱接入测量仪输入端，调节输出电值，使其在量程范围内变化，测量输出结果，结果应满足5.2,1的要求。
6.3.2传感器驱动源
测量仪输出端驱动源电压或电流，其输出值应满足5.2.2的要求。6.3.3分辨力
将高精度标推电阻箱接入测量仪输入端，调节输出变化，测量输出变化最小量，结果应满足5,2.3的要求。
6.3.4准确度
将高精度标准电阻箱接入测量仪输入端，选定输出电阻值为：174，1/2，3/4，4/4量程，分别检测，其读数值应满足5.2.4的规定。
6.4温度影响试验
测量仪在通电状态下放入环境试验箱内，分别在十50℃、十20℃、一10它三挡进行试验。试验箱到送每挡温度并稳定后各保温2h，再分别赖入满量程信号作知测试点。试验结果应满足5.5的要求。6.5耐运输额振试验
将包装好的测量仪固定在题振试验台上，施加加速度为5g：进行历时10min的颠振试验，试验后应符合5.6的规定。
DL/T 1104 -2009
6.6电源拉偏试验
交流供电的测议还需进行电源拉偏试验，用调压器将工作状态下的额定电压拉偏至最人允许偏差值，此时，仪器的各项功能应正常，试验结果应满足5.3的要求。6.7稳定性试验
6.7.1按5.4.1要求将测量仪在正常试验条件下连续通电72h，检测其各项功动能，检测结果应满足5.2的要求。
6.7.2按5.4.2要求测量仪放入十50℃的环境试验箱中，连续通电48h，检测其各项功能，检测结米应满足5.2的要求。
6.8电源检测
用电压表或电流表检测仪器输出端电压值或电流值，应满足5.3的要求。6.9外观要求
用口测鉴别产品的表面和外观，口测结果应符合5.8的要求。7检验规则
7.1出厂检验
7.1.1测量仪应逐台进行出厂检验，出检验的项目按衣1的规定，表1出广检验的项目
检验项目
性能参数试验
电源拉偏试验
稳定性试验
温度影响试骗
耐运输颤推试验
电源检测功能
外观检验
技术要求
试验方法
6.3.1, 6.3.2, 6.3.3, 6.3.4
注：“”表示虑进行的捡测项月，\一.”表示不检测的项目。出厂检验
型式检验
7.1.2检验项日如有一项不合格，则判定该台仪器不合格。每台仪器检验合格后，应签发产品检验合格证后方可出厂，
7.2型式检验
7.2.1测量仪有下列情况之-时，应进行型式检验：新产品或若产品转厂生产的试制定型鉴定，正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：正式生产时，定期或积累一定产后，应周期性进行一次检验：产品长期停产后又恢复生产时；山厂检验结果与上次型式检验结果有较人差异时：国家质量监督机构提出进行型式检验要求时。7.2.2型式检验应按本标准规定的全部试验项目进行全性能检验7.2.3型式检验的样品，应从经出！检验合格的产品中随机抽取三台。荐产品总数少于三台，则应全部检验。
7.2.4结果评定，
DL /T 1104 —2009
在型式检验中有两台以上（包括两台）不合格时，则判该批产品不合格，有一台不合格时，则应加倍抽取该产品进行检验。其后仍有不合格时，则判该批产品为不合格：若全部合格，该批产品应判为合格。
7.2.5经过型式检验的议器，需要更换易损件，并经出厂检验合格后方能出厂。8标志、使用说明书
8.1标志
8.1.1产品标志
8.1.1.1应在其显著部位注明产品编号等内容。8.1.1.2测量仪应在其显著部位标有铭牌，并清晰标明以下内容：产品名称、型号：
一生产厂家、详纽地址及商标：—出厂编号及日期：
主要参数，
8.1.2包装标志
应满足GB/T191要求，外包装箱的表面应标患以下内容产品名称、型号、件数：
箱体尺寸（mm）：长×高×宽
箱休净重或毛重（kg)；
到站（港）及收货单位；
-发站（港）及发货单位：
运输作业安全标志。
8.2使用说明书
测量仪的使用说明贴应满足GB/T9969.1的规定。9包装、运输、储存、
9.1包装
9.1.1包装箱应经游、美观、坚实可靠。9.1.2各组成部分应按照其尺寸、形状的需要分别包装。9.1.3包装时，周围环境及包装箱内应清洁、干燥。9.1.4随同测量仪装箱的技术文件应存装箱单、产品合格证、使用说明书等。9.2运输
包装好的测量仪应能适底各种运输方式。9.3储存
9.3.1应储有在干燥、通风、防晒和无化学物质侵蚀的环境中。9.3.2应能在下述环境条件下储存：a） 温度：-20℃～+60℃;
b）相对湿度：不大上85%。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
