GB/T 40101-2021
基本信息
标准号： GB/T 40101-2021
中文名称：压水堆核燃料组件和相关组件用不锈钢棒、板、锻件超声波检测方法
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2500449
相关标签： 压水堆 核燃料 组件 相关 不锈钢 锻件 超声波 检测 方法
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 40101-2021.Ultrasonic testing method for stainless steel bars , plates and forgings of PWR
nuclear fuel assembly and associated assembly.
1范围
GB/T 40101规定了压水堆核燃料组件和相关组件用不锈钢棒、板、锻件的超声波检测的一般要求、仪器和探头、对比试块、检测程序、结果判定和记录及检验报告。
GB/T 40101适用于压水堆核燃料组件和相关组件用不锈钢棒、板、锻件的超声波检测。不锈钢棒检测直径9 mm~70 mm,不锈钢板检测厚度为9 mm~50 mm,不锈钢锻件检测厚度小于或等于400 mm。其他规格或材质的金属棒、板、锻件也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
JB/T 10061 A型脉冲反射式超声波探伤仪通用技术条件
3一般要求
3.1从事超声波检测的人员应取得认证机构颁发的超声检测I级或I级以上资格证书，签发及解释超声检测报告的人员应取得认证机构颁发的超声检测II级或II级以上资格证书。
3.2环境温度应在 10 ℃~35 ℃,相对湿度≤80%。超声检测场地附近不应有影响超声探伤设备正常工作的电磁场、振动、腐蚀性气体和其他干扰。
3.3检测对象表面粗糙度应≤3.2um,被检表面不应有外来物质,如氧化皮、金属碎屑、污物、油漆等。
3.4 耦合剂(包括添加剂)不应损害被检材料的表面状态，卤素(氯和氟)总含量应≤250 ug/g,硫含量.应≤250 ug/g。
3.5不锈钢棒的超声检测采用水浸法,不锈钢板和锻件的超声检测采用接触法。
3.6水浸法检测时可使用清洁的自来水作耦合剂，可添加防锈剂或润湿剂,水中应无影响超声检测的气泡等因素。
nuclear fuel assembly and associated assembly.
1范围
GB/T 40101规定了压水堆核燃料组件和相关组件用不锈钢棒、板、锻件的超声波检测的一般要求、仪器和探头、对比试块、检测程序、结果判定和记录及检验报告。
GB/T 40101适用于压水堆核燃料组件和相关组件用不锈钢棒、板、锻件的超声波检测。不锈钢棒检测直径9 mm~70 mm,不锈钢板检测厚度为9 mm~50 mm,不锈钢锻件检测厚度小于或等于400 mm。其他规格或材质的金属棒、板、锻件也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
JB/T 10061 A型脉冲反射式超声波探伤仪通用技术条件
3一般要求
3.1从事超声波检测的人员应取得认证机构颁发的超声检测I级或I级以上资格证书，签发及解释超声检测报告的人员应取得认证机构颁发的超声检测II级或II级以上资格证书。
3.2环境温度应在 10 ℃~35 ℃,相对湿度≤80%。超声检测场地附近不应有影响超声探伤设备正常工作的电磁场、振动、腐蚀性气体和其他干扰。
3.3检测对象表面粗糙度应≤3.2um,被检表面不应有外来物质,如氧化皮、金属碎屑、污物、油漆等。
3.4 耦合剂(包括添加剂)不应损害被检材料的表面状态，卤素(氯和氟)总含量应≤250 ug/g,硫含量.应≤250 ug/g。
3.5不锈钢棒的超声检测采用水浸法,不锈钢板和锻件的超声检测采用接触法。
3.6水浸法检测时可使用清洁的自来水作耦合剂，可添加防锈剂或润湿剂,水中应无影响超声检测的气泡等因素。
标准图片预览
标准内容

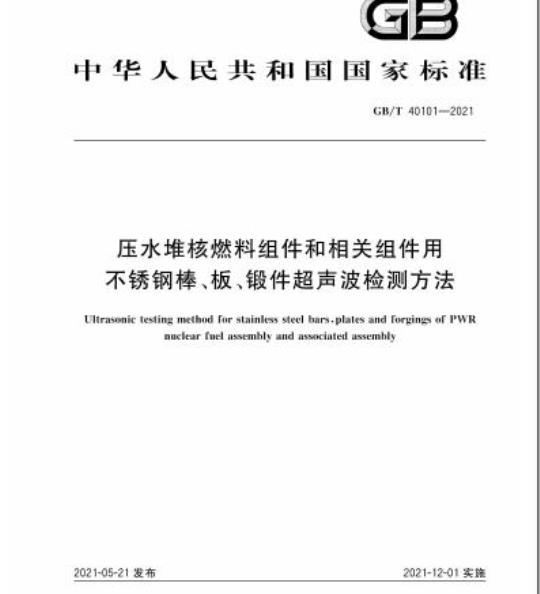

ICS77.040.20
中华人民共和国国家标准
GB/T40101—2021
压水堆核燃料组件和相关组件用不锈钢棒、板、锻件超声波检测方法Ultrasonic testing method for stainless steel bars,plates and forgings of PWRnuclearfuel assembly and associated assembly2021-05-21发布
国家市场监督管理总局
国家标准化管理委员会
2021-12-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国核工业集团有限公司提出。本标准由全国核能标准化技术委员会（SAC/TC58)归口。GB/T40101—2021
本标准起草单位：中核建中核燃料元件有限公司、西部新锆核材料科技有限公司。本标准主要起草人：夏健文、黄小龙、唐荣涛、马代雄、李宋明、李冉、王健。SC
1范围
压水堆核燃料组件和相关组件用不锈钢棒、板、锻件超声波检测方法GB/T40101—2021
本标准规定了压水堆核燃料组件和相关组件用不锈钢棒、板、锻件的超声波检测的一般要求、仪器和探头、对比试块、检测程序、结果判定和记录及检验报告。本标准适用于压水堆核燃料组件和相关组件用不锈钢棒、板、锻件的超声波检测。不锈钢棒检测直径9mm～70mm，不锈钢板检测厚度为9mm～50mm，不锈钢锻件检测厚度小于或等于400mm。其他规格或材质的金属棒、板、锻件也可参照使用。S2C
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。JB/T10061A型脉冲反射式超声波探伤仪通用技术条件3一般要求
3.1从事超声波检测的人员应取得认证机构颁发的超声检测I级或I级以上资格证书，签发及解释超声检测报告的人员应取得认证机构颁发的超声检测Ⅱ级或Ⅱ级以上资格证书。3.2环境温度应在10℃～35℃，相对湿度≤80%。超声检测场地附近不应有影响超声探伤设备正常工作的电磁场、振动、腐蚀性气体和其他干扰。3.3检测对象表面粗糙度应≤3.2um，被检表面不应有外来物质，如氧化皮、金属碎屑、污物、油漆等。3.4耦合剂（包括添加剂)不应损害被检材料的表面状态，卤素（氯和氟）总含量应≤250μg/g，硫含量应≤250μg/g。
3.5不锈钢棒的超声检测采用水浸法，不锈钢板和锻件的超声检测采用接触法。3.6水浸法检测时可使用清洁的自来水作耦合剂，可添加防锈剂或润湿剂，水中应无影响超声检测的气泡等因素。
3.7接触法可使用机油、甘油或水等作耦合剂，耦合剂的黏度和表面润湿性应保证超声能量传人工件。4仪器和探头
4.1应使用具有A型显示的脉冲反射式超声探伤仪，仪器应符合JB/T10061的要求。4.2检测不锈钢棒采用直探头或聚焦探头，探头频率5MHz25MHz。4.3检测不锈钢板采用单晶或者双晶直探头，探头频率2MHz～5MHz4.4检测不锈钢锻件采用单晶直探头，探头频率为1MHz～5MHz。当检测不锈钢T形锻件的结合部（R角）时，可采用单晶斜探头，斜探头的折射角宜为45°（K=1）。1
GB/T40101—2021
5对比试块
5.1对比试块应与被检材料具有相同的材质、直径或厚度、表面状态及热处理工艺。5.2应预先用超声检测方法检查对比试块用材，不应有影响使用的回波存在。3对比试块平底孔的尺寸及公差应符合产品技术条件要求或由供需双方根据产品用途协商规定。5.3
使用双晶直探头检测不锈钢板时，可使用阶梯试块。对比试块的制备参见附录A。5.4除非另有规定，平底孔的深度见表1。表1平底孔深度
产品类型
不锈钢棒
不锈钢板
不锈钢锻件
直径(厚度)T
≤400
平底孔深度
单位为毫米
TT、AT
对比试块发生形变，或外表面磕、砸、划伤影响标准缺陷信号显示时，应更换对比试块。5.5
设备校验
以下情况应校验设备：
开始检测前；
检测结束后；
检测人员发生变化时；
连续工作达2h；
更换探头或其他探伤状态发生变动时。6.2设备校验通过在确定的参数下检测对比试块来进行。6.3校验时，若对比试块上的标准缺陷信号幅值大于或等于标定幅值，则设备校验合格。若标准缺陷信号幅值低于标定幅值，则设备校验不合格。若检测过程中或检测结束时设备校验不合格，应重新调试和标定设备，且上次校验合格以后的产品应重新检测。检测程序
7.1不锈钢棒的检测——水浸法
核对被检不锈钢棒的批号等信息，了解缺陷当量等相关技术要求。7.1.1
7.1.2调整仪器设备，使对比试块上最大声程和最小声程的平底孔回波幅度达到荧光屏满幅度的50%~90%。
7.1.3纵波检测时，调整水层使不锈钢棒的第二次界面波出现在第一次底波之后。7.1.4横波检测时，使探头倾斜入射在不锈钢棒中产生横波，并使对比试块的各反射体回波达到荧光屏满幅度的50%～90%。
7.1.5自动探伤时，根据探伤设备实际情况，在标定值的基础上给予灵敏度补偿，以确保探伤过程中标准缺陷的信号幅值不会因为波动而低于标定幅值。6对不锈钢棒表面进行100%的扫查，扫查间距不超过探头声束长度的80%。手动检测时扫查速7.1.6
度≤150mm/s。当信噪比不满足要求时，可分区检测或者采用距离波幅补偿。7.2不锈钢板的检测—接触法
7.2.1核对被检不锈钢板的批号等信息，了解缺陷当量等相关技术要求。GB/T40101—2021
7.2.2双晶直探头检测时，用与不锈钢板等厚的阶梯对比试块部位将第一次底波高度调整到荧光屏满幅度的50%，再提高10dB作为基准灵敏度。单晶直探头检测时，用平底孔对比试块将平底孔第一次反射波高调整到荧光屏满幅度的50%～90%作为基准灵敏度，再提高3dB～6dB作为扫查灵敏度7.2.3双晶直探头测定缺陷大小时，分别进行X和Y方向扫查。X方向扫查时探头的声束分割面向主轧制方向平行放置，与轧制方向垂直扫查。Y方向扫查时探头的声束分割面向主轧制方向垂直放置，与轧制方向平行扫查。
7.2.4不锈钢板截面厚度<3倍近场区距离时，采取对比试块调试灵敏度。钢板截面厚度≥3倍近场区时，使用对比试块法或者大平底计算法调试灵敏度7.2.5选定好检测面，对不锈钢板表面进行100%的扫查，扫查速度≤150mm/s，探头扫查轨迹的重叠部分≥10%。如有需要，也可选择不锈钢板的上、下轧制面分别进行检测。7.3不锈钢锻件的检测一接触法
7.3.1核对被检不锈钢锻件的批号等信息，了解缺陷当量等相关技术要求。7.3.2将探头对准对比试块的平底孔，使每个平底孔波型清晰。将平底孔第一次反射波高调整到荧光屏满幅度的50%～90%作为基准灵敏度，再提高3dB～6dB作为扫查灵敏度。7.3.3对不锈钢锻件表面进行100%的扫查，扫查速度≤150mm/s。对于T形锻件柱体，扫查速度<100mm/s。探头扫查轨迹的重叠部分≥15%。8结果判定和记录
8.1判废线依据产品技术条件或供需双方协商制定。8.2出现以下情况时应判定为不合格：底面反射波幅度低于30%满屏高度时：a）
b）被检材料缺陷信号幅值达到或超过判废线时；c）其他由供需双方协商应判废的情况时。8.3
除8.2中存在的情况外，被检不锈钢材无缺陷信号或缺陷信号幅值低于判废线时，应判合格8.4记录不合格产品的缺陷位置和缺陷回波幅值。9检验报告
检验报告至少应给出以下内容：a）检测对象名称、规格、批号；使用的检测标准；www.bzxz.net
仪器名称、型号、对比试块、探头；d）
检测结果；
检验人员签名及资格、报告日期。3
GB/T40101—2021
A.1不锈钢棒对比试块
附录A
（资料性附录）
超声对比试块
不锈钢棒对比试块示意图参见图A.1，平底孔的深度为不锈钢板对比试块
图A.1不锈钢棒对比试块示意图
A.2.1不锈钢板平底孔对比试块示意图见图A.2，平底孔的深度为%T。图A.2不锈钢板平底孔对比试块示意图%,
单位为毫米
单位为毫米
A.2.2不锈钢阶梯对比试块示意图参见图A.3。320
图A.3不锈钢阶梯对比试块示意图A.3不锈钢锻件对比试块
A.3.1不锈钢平板锻件对比试块示意图参见图A.4，平底孔的深度≥10mm。8.2
图A.4不锈钢平板锻件对比试块示意图GB/T40101—2021
单位为毫米
单位为毫米
不锈钢T形锻件对比试块示意图参见图A.5。在其内部具有相应深度的平底孔，孔深参见表1。当锻件存在R角时，根据需要可在R角处设置垂直于R角深度≥10mm的平底孔。GB/T40101—2021
T形锻件柱体
T形锻件柄体
不锈钢T形锻件对比试块示意图
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
