AQ 4105-2008
基本信息
标准号:
AQ 4105-2008
中文名称:烟花爆竹烟火药TNT当量测定方法
标准类别:安全行业标准(AQ)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
下载大小:135204
相关标签:
烟花爆竹
火药
当量
测定方法
标准分类号
关联标准
出版信息
相关单位信息
标准简介
AQ 4105-2008.Fireworks and firecracker-Determination methods of TNT equivalent of pyrotechnics.
1范围
AQ 4105规定了烟花爆竹用烟火药TNT当量测定的适用设备、取样方法、环境条件、安全要求、冲击波超压测定和TNT当量计算方法。
AQ 4105适用于烟花爆竹用烟火药TNT当量的测定。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款,凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准.然而.鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本,凡是不注明日期的引用文件,其最新版本适用于本标准。
GB/T 699《优质 碳素结构钢》
GB 10632《烟花爆竹抽样检查规则》
7实验前准备
7.1将4个传感器感应端分别装在传感器固定盘上,将传感器另一端分别插人多通道恒流电压源传感器安装孔内,将多通道恒流电压源和数字示波器连接好。
7.2 接通起爆系统的电源。
7.3启动示波器和多通道恒流电压源.进入测试程序,检查仪器是否正常。
7.4试样加工
7.4.1 TNT试样加工
称量TNT1 0000 g+1 g,用油压压力机压制成直径100 mm,密度1. 6士0. 01 g/cm2 的药块(压制药块时压机通过定位控制药块成型密度),压药应在专用操作间内进行,并严格遵守药块压制操作安全规程。
7.4.2烟火药试样加工
烟火药不进行破碎、筛选处理。
对未知爆炸能力的烟火药测定.第一次应称量1000g+1g烟火药进行测量(选用钢套1装药),如1000g烟火药只燃烧而不爆炸,应改为3500g士3g药量进行测量(选用钢套2装药);如3500g烟火药也只燃烧而不爆炸,再改为11000g士10g药量进行测量(选用钢套3装药)。
将纸简送入钢套中,纸简底部贴住钢套下端,剪去纸筒多余部分,将规定质量的烟火药缓慢倒人相应钢套的简底,轻轻振动使药面平整。
将电点火头的电线穿过圆纸板中心孔和压模中心孔,拉直电线,让电点火头根部顶住圆纸板,然后同贴放在药面上,保证电点火头相对垂直插人药物。
标准内容

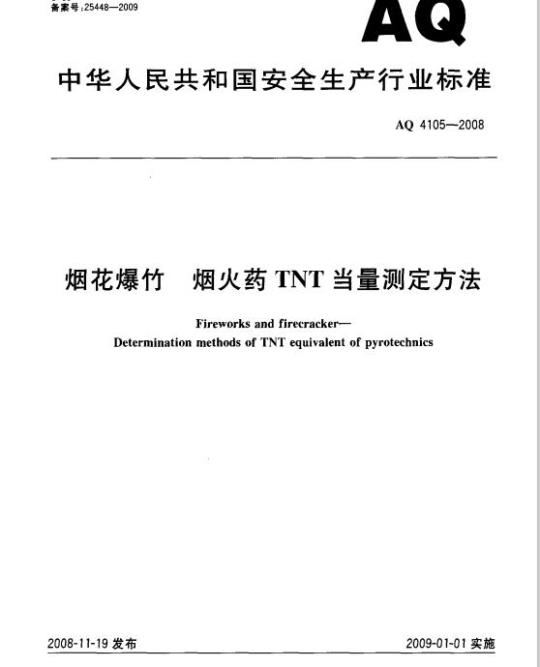

ICS 71. 100. 30
备案号:25448—2009
中华人民共和国安全生产行业标准A04105—2008
烟花爆竹
烟火药TNT当量测定方法
Fireworks and firecracker-
Determination methods of TNT equivalent of pyrotechnics2008-11-19 发布
国家安全生产监督管理总局
2009-01-01实施
规范性引用文件
测定原理
仪器设备
取样方法
环境条件
实验前准备
测定爆炸冲击波超压
TNT当量计算方法
AQ 4105—2008
AQ 4105-2008
本标准为推荐性标准,
本标准由国家安全生产监督替理总局提出。本标推由全同安全生产标准化技术委员会归口。本标准主要起草革位:北京理工大学、北京市烘花爆竹质量监督检验站、河北饶阳县东赵市炮厂河北中兴礼花厂。
本标雅生要起草人张奇,赵家玉、李增义、越赵金忠.许铁川。本标准首次发布。
1范围
烟花爆竹烟火药INT当量测定方法AQ4105-2008
本标准规定丁烟花爆竹用烟火药TVT当量测定的适用设备、取样方法、环境条件、安全要求,冲市波超压测定和 TNT 当量Ⅱ算方法。本标准适用于烟花爆竹用烟火药TNT当虽的测定。2 规范性引用文件
下列文作中的条款通过本标准的引用而成为本标准的条款.凡是注明口期的引而文件,其随后所有的修改单(不包括册误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本,凡是不注明日期的引用文件,其最新版本适用于本标准。GB/T699优质碳素结构钢
(B10632吸烟花爆竹抽样检查规则%3测定原理
用TNT当来衡量烟火药爆炸能力的计量单位。测量1kg(mT)TNT在定条件下爆炸时,不向距离(RrrT)处形成的空气击波超压(APNT)从而计算出APT:与TNTRr函数关系。在相间条性下测量烟火药在爆炸时产生的空气冲击波超所(≥PmT),从而计算出≥PrR与 mpvR>R菌数关系。
根据以上两个函数关系,计算出当AP-T一APir—0. 03 MPa,yr=Ry时mrT/mpr的值(即TNT 当量系数 )。
其他类似烟火药 TVT 当量一fXm(烟火药质),4仪器设备
4.1B&WG1012型多通道恒流电压源:通道数:大于等丁t个
恒流源输出电压:18V~-30V;
恒电流:4. 5 mA:
放大倍数:倍和10倍;
频率池围(±5%):0.1~-100000×1)0.1-50000(×10)宽察带电哗声:0.01(×1),U,5(×10)mVrms:频道间互T扰噪声:50=Vrms:
精度:<.±1%
输出信号电压范围:=5V:
电源电压直流电压:9V×3×3:交流电压:220 V
4.2TIS5051B型数字荧光示波器:带宽!Iz;
最高实时采样速率5GS/5;
AQ4105—2008
4个摘人通道;
记录长度最高16MIR;
100000wfms/s最大波形捕获速率:1 5为IC: 垂有增益精度
具有windlows2000操作平台
显示器大于等于264mmlz
4.3起爆器:
普通8 号电雷管起爆器,220 V交流电源或大于电压 6 V的直流电源。4,4Kisiler211M0160型石英晶体正电式压力传感器:测量范国为(.01MPa~7MPa传感器的灵敏度0.038mV/MPa,4. 5 8 号雷管。
4.6电点火头:
桥丝电阻1.70-~2.32,药量9mg~12mg。4.7传感器固定盘:
直径200mm,厚度10mm,材质为优质碳素维构钢GB/1699).硬度HH150-~200。4.吕钢套 1(适于装1kg烟火药)
内径100 mm,外径120 nm,长度100 mm,一端开口、另一端封闭,封闭端底厚10 rmm,材质为普通碳素钢。
4. 9钢套2(适下装 3. 5 kg烟火药) :内径150mm,外径170mm,长度160mm,-端开Ⅱ另一端封闭,封闭端底厚10mm材质为普通炭系钢。
4. 10 钢套 3(适丁装 11 kg烟火药):内径225mm1,外径240mml.长度230mm,端开,另一端封闭,封闭端底厚15mm,材质为普道碳素钢。
4.11纸简:
将牛皮纸(120/11),利抑模其粘成选拍钢套内径相同的的空心圆简(商度略商于钢套)封闭纸简底部,多余重登部分剪去,形成锯齿形,用胶粘封。4.12圆纸极:
外径与选用锅套内径相回,厚度为1.5m1-2.0 m,中心孔径1.5mm士0.1mm。4. 13钢板1bzxZ.net
钢板直径1m,钢板厚度5T1tm,材质为优质碳素结构钢(GB/T699).硬度HB150~200。4.14风速测定仪:
量程0.4 m/s -~30.0 n/s.精度→2. 0光.4. 15 游标卡尺;
销度0.02mm。
4.16米尺:
精度1mm测盛范围:0m~30m。
5取样方法
按GB10632执行:
6 环境条件
6.1试验场地坏境风速应小于1m/s。6.2试验场地环境温度应在0℃~30℃之间,相对虚成小于60%,6.3试验场地地面平整、硬实、上质均勺·爆炸点周围20m内无障碍遮档.6.4爆炸点周围100m内尤重要建筑物,无易燃易爆物。7 实验前准备
AQ4105--2008
7.1将4个传感器感应端分别装在传感器固定盘上,将传感器另一端分别拥入多通道恒流电压源传感器安装孔内,将多通道恒流电小源和数字示波器连接灯。7.2接通起爆系统的心源,
7.3房动示波器和多通道担流电压源.进人测试程序,检在疫器处古正常。7. 4 试样加工
7.4.1FNT 试样
称堂TN11000g=1g,用冲正压力机压制成直径100tm.密度1.G+0.0g/cn的约块(压制药块时压机通过定位控制约块成型密度),压药应在专用操作间内进行,并严格遵守药块压制操作安全规程。
7.4.2烟火试样加T
烟火约不进行碎、蹄选处理,
对末知燥炸能力的烟火药测定,第一次应称量10001g烟火药进行测量(选用锅套1装药),如1000g烟火药只燃烧而不爆炸.应改为3500g土3药量进行测量(选用钢套2装药),如3500g烟火药也只燃烧而不爆炸,冉收为11000士10g药量进行测冠(选用钢套3装药)。将纸简送人钢套,纸简底部贴住钢套下端,剪去纸筒多余部分,将规定质基的烟火药缓慢倒人相成钢套的简底,轻轻振动便药面平整将电点火头的电线穿过圆纸板中心孔和压模中心孔,拉直电线.让电点火头根部项任圆纸板,然后同贴放在药面上,保证电点火头相对垂直插入药物。8测定爆炸冲击波超压
烟火药剂采用电点火双起爆,TNT采用&号电留管起,TNT药块与电雷管的连接以可靠起保为原则,保证雷管聚能部位与药体密接。8.1将样品(去掉钢套)垂直悬吊500mm二5mm,点火编处于样品下端.将钢板水平放置在样品中心正下方的地而:保证钢板上平面与地面相平8.2将传感器连同传感器固定盘布设在地面上,并保证传感器感面与地面相平-传感器中心与样品圆心水乎距离分别是1000mm=5mm,2000mm=5mml,3000mm/5mm1000mm±5mm,四个传感器布在间一半径方问
B.3起爆器放置在距爆炸点100Tn以外,如行防护尿障能保证检验人员的安全,可放置在距爆炸点25m以外。
8.4清除距燥炸点150m1内的无关人员,并派专人进行监督警戒。8.5除接线员外的所行检验人员撤离到起爆器处。8.6接线员在确认起爆线另端短路H与起爆器处丁断开状念下,将起爆器锁上,钥匙由接线人员控制,特电点火头线与电线连接·接线员撤离到起爆器处。8.7启动示波器和多通道担沈电压源,进入测试程序,根概经验设置好示波器每个通道的测试参数,按下前面板的RUN/ST(P接,启动拥获,进人测试等得状态。8.8打川起爆器,接通起爆系统的电源进行起爆:3
AQ4105—200B
8.9每种样品试验3饮,3饮试验的平均值作必该样品在11m1,2m,3m、1m处的空气冲击波超压。8.10测量的烟火药空气冲击波超压最大值应大于等于0.03MPa,最小值应小于等于0.03MPa,否则压力传感器距离应适当调整。
8.11试验测证系统标定:为了保证测试结果的可靠性,每饮试验采用等量TN'I进行现场标定,9TNT当量计算方法
9.1空气中冲击波超压公式
AP - au
式中:
AP-空气冲击波超压,单位MPa:s-—拟合公式系数:
——药物质量,单位 kg
R一一空气冲击波超测显点到栏品中心的水平距离,单位报试验时,在同一距离得到n个超下数据,由下式得到该距离上超压的平均值(ZAP1/2)/a
n是每一个距离上测试得到的超压值的个数。,αas由下列方程组求出:a)
)+a(
()a()-]-
+a()
(Vm]+al
()()+()-)。
中 R. 为距离,即R,=1 m,R.=2 m,R:=3 m,R,i m。AP,是与R, 相对应的超压平均值。求鲜上述方程组,可以得到2的值。9.2计算TNT爆炸在空气传播的撤合公式系数a:4GmTrt-1kg,R分别是 1 m、2.3m、4m时对应的△P-rNT分别代入公式(1)中,由最小-乘法计算t的值
TNT爆炸空冲击波超压用下列公式表示:(m)-a(
APt- = α.
9.3计算烟火药爆炸在室气传播的拟合公式系数a1、42、4;Fa
将相应的烟火药质量mpk(kg).R,分别是1 m,2 ,3 m,4m对应的△P,分别代入公式(1)中,由最小二乘法计算的值。
烟火药爆炸在空气冲击波超压公式:APeye =
9. 4 诈算烟火药 TNT 当量系数fmprk1
将 ≥PTT =0. (3 MPa,MTN==1 kg 代人公式(2)中,计算出距离 R,令 R—RTNT将△Ppa=0.03 MPa,R=Rs代人公式(3)中,计算出mrYRfmeIk/mNT
9.5烟火药TNT当量一fXm
武中:
-烟火药质量,单位kg。
AQ4105—2008
9, 6同时对多个烟火药的 TNT 当量进行测最时,不需重复对 TNT 拟合系数 1α 进行测定5
中华人民共和国安全生产
行业标准
烟火药INT当量测定方法
烟花爆竹
AQ4105—2008
煤炭T止川版杜出假
(京区号)
网址ww, raiph. com. cn
煤岁工业出版社别刷一
新华书店北京发行所
开4880m15ml
印张5/8
印数1—1,003
字致 千学
2099年1月第1版
280y 十【月第 1次印制
5020 ·331
:内编号6055
版权所有
定价10.00元
违者必究
本书如有缺页,例贞、脱等质鱼问题,本车社负责调换
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
