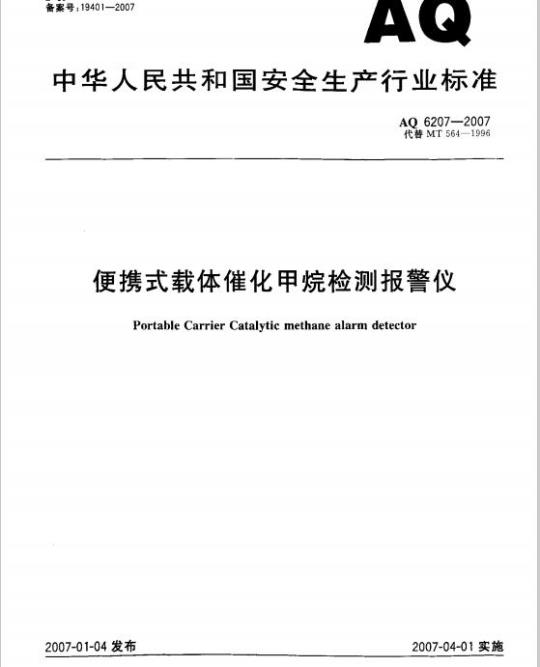

ICS 73. 010
备案号:19401—2007
中华人民共和国安全生产行业标准AQ 6207—2007
代替M564—1996
便携式载体催化甲烷检测报警仪Portable Carrier Catalytic methane alarm detector2007-01-04发布
国家安全生产监督管理总局
2007-04-01实施
规范性引用文件
术语和定义
技术要求
试验方法
检验规测
标志、包装、运输、贮存
AQ6207--2007
AQ6207—2007
本标推与MT564一199G煤矿用携带型催化燃烧式甲烷测定器技术条件\比较,保留了MT5641996中报警功能、风速影响等要求,提高了本误差、稳定性、响应时间、报警误差等技术要求,其余部分条款进行了调整和修改
本标推由国家安全生产监督管理总局提出。本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口。本标难起草单位:煤焱科学研究总院重庆分院、煤焱科学研究总院抚顺分院本标雄主要起草人:黄强、于庆,樊荣、陈福民、朱正宪、杜文军、李振兴。E
1范围
便携式载体催化甲烷检测报警仪AQ6207-—2007
本标准规定「便携式裁体催化甲烷检测报誉仪(以下简称“报警”)的技术要求、试验方法,检验规则、标志,包装,运输和些存。本标准适用十使用载体催化原理的在煤矿井下具有爆炸性气体环境中使用的便携式甲烷检测报警仪。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的涤款。凡足注口期的引用文件,其随后所有的修改单(不包括勘误的内容)或惨订版均不适用于本标准,然而,鼓励根据本标准达成协议的各研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适旧于本标准GB191—2000包装储运图示标志(eqvIS0780:1997)GB/T 2423. 1 2001电 T电子产品环境试验第 2 部分:试验方法试验 A:低温(idt.1F 60068-2-1,1990)
GB/T 2423. 2 2001
(idt IEC 60068-2-2: 1974)
GB/T 2423. 4—1993
(eqv1E:68230:1980)
GB/T2423.5—1995
(idt 1EC68-2-27:1987)
GB/T 2423.8—1995
(idt.IEC 68-2-32+1990)
电工电子产品环境试验第2部分:诚验方法试验B:高温电工电子产品基本环境试验舰程电工电了产品环境试验
电工电子产品环境试验
试验Db:交变禄热试验方法
试验Ea和导则:冲击
第2部分:试验方法i
第2部分:试验方法试验Ed:白由跃落GB/T2423.10-1995
电工电子产品环境试验第2部分:试验方法试验Fc和导则:振动(正弦) (idt IEC 68-2-6: 1982)
GB/T 2829——2002
周期检验计数拥伴程序及丧(适用于对过程稳定性的检验)(id1IS0)2859-1:GB3836.1—2000爆炸性气体环境用电气设备第1部分:用要求(egvIEC60079-0:1998)GB3836.2—2000爆炸性气体环境用电气设备第2部分.隔爆型“d\(eqIEC60079-1:1990)GB3836.4—2000爆炸性气体环境用电气设备第4部分:本质安全型lcqv[EC,6007911:1999)
GB4208—93外充防护等级(IP代码))(eqYIEC529:1989)GB9969.1—1998工业产品使用说期书:总则AQ6202—2006煤矿甲烷检测用载体催化元件MT209—90煤矿通信、检测、控制用电工电子产品通用技术要求煤矿通信、检测、挖制用电工电子产品基本试验方法MT 210-90
3术语和定义
下列术语和定义适用于本标准。1
AQ6207—2007
显示值displayed value
报警仪显示的测量数值。
零点 zero point
报警仪在清洁空气中正常工作时的显示值3.3
标定点callhration point
报警仪为满足测量推确度所选择的校准气样值。3.4
报蓄点 alarm point
报等依据使用要求所预先设置的报替启动值。3.5
基本误差basic error
在止带试验茶件下确定的报警仪测革误落值,3.6
稳定性stability
在规定的工作条件和时间内·报警仪的零点、标定点和报警点保持在充许变化范固内的性能。3.7
响应时间(Tg)gnFespusetim
甲烷浓度发生阶跃变化时,报苦仪输出达到稳定值的90%的时间。4技术要求
4.1一般要求
报者仪应符合本标准的费求,并接经规定的程序和国家授权机构审批的图样和技术文件制,4. 1.2
报警仪的测量范围为(0.00~~4.00)%CH,报警仪防爆型式为矿用本质安全兼隔爆型,防爆标志为“ExibdI\。4.2工作环境。在具有甲烷爆炸性危险的煤扩井下:温度:0℃~40℃:
b)相对湿度:≤98%;
大气压力:80kPa~116kPat
d)风速≤8 m/s。
4.3存温度为—40℃~60℃。
4.4外观及结构要求
4.4.1报警仪的显示窗应透光良好,数码、符号均应清晰完好。4.4.2报警仪表而、镀层或涂层不应有气泡、裂痕,明显剃落和斑点。4.4.3报警仪应结构合理、坚固耐用。4.4.4报菁仪外壳、接插件和零件应采取防腐措施:涂层、镀层应均勾、牢固、颤色一致;印制电路板应至少涂键两次三防(防腐,防霉、防潮)臻。4.4.5报警仪带有外套时,其材质应耐用,不易因受潮变形。外套上开孔应合理适用,便于操作和从不同的方位对报警光信号进行观察及报警声信号的传出。4.5仪器基本功能要求
4.5.1报警仪宜采用自然散取样方式。2
AQ6207—2007
4.5.2报警仪的显示值应为三位以上(含三位)有效读数,应以百分体积浓度表示测量值,采用数字显示,其分辨率应不低于0.01%CH.,并应能表示显示值的正或负。4.5.3报警仪应有声光报普功能和报警自控功能。4.5.4在甲烷浓度超过测量范围上限时,报警仪应具有保护载体催化元件的功能,并证使报警仪的显示值维持在超限状态。
4.6电源及充电
4.6.1报警仪的电池应采用无“记忆效应”电池或有防“记忆效应\措施。4.6.2报警仪应有电源电显示、欠压提示.欠压自动关机功能。4.6.3报警仪避行充电时,应行充电指示、充电完成关断及指示功能4.7显示值稳定性
在0.00%C11.~4.00% C11.范用内,当甲烷浓度保持稳定时,报警仪显示值的变化量应不超过0. 03% CIL .
4.8基本误差
报警的基本误差应符合表1的规定。表1报警仪的基本误差值
测量范围
0. 00--- 1. 0
1.00~3.t0
3, 00---4. 00
基本误差
真值的士10%
4.9报替仪电池止常充电后,其工作时问应不小于0h。正常工作时间内,报等仪不应出现欠压关机,性能应符合4.7、4.8的规定。4. 10工作稳定性
报警仪连续工作15t(每天运行10h).其基本误差应符合4.8的规定。4.11响应时间()
报警仪的响应时间应不大于205。4.12报警功能
4.12.1报警仪应能在0.50%CH,-2.50%C.H.范围内任意设置报警点,报警显示值与设定值的差值应不超过±0.05%CH.。
4.12.2报警声级瞩度在距其1m远处应不小于75dB
4.16报誉仪本安电路与外壳之间应售承受500 V,50 Hz、历时1 min的绝缘介电强度试验而无击穿和闪络现象,泄漏电流不大于5mA。4.17报警仪在工作温度试验后,应符合4.8的规定。4.18报警仪经存温度试验后,应符合4.8的规定。4.19报警仪经交变显热试验后,应符合4.8的规定,绝缘电阻和绝缘介电强度应分别符合4.15和4.16的规是,免费标准bzxz.net
4.20报警仪经振动试验后,接件、零部件应无松动和脱落,并符合4. 8的规定。4.21报警仪经冲击试验后,应无损坏,接插件、零部性应无松动和脱落,并符合4. 8的规定。3
AQ 6207—2007
4.22报警仪经运输试验后、应无损坏,接插件、零部件应无松动和脱落,并符合1.8的规定。4.23报警仪经跌落试验后,接插件、零部件应无松动和脱落,并符合4.8的规定。4.24防爆要求
4.24.1报警仪应采用矿用本质安全兼隔爆型的防爆结构且满足GB3836.1—2000、GB3836.22000、GB3836.4-2000的规定。
4.24.2报警仪中任何与本质安全性能有关的元件,应符合GB3836.4—2000中第7章的规定。4.24.3报替仪外壳防护性能应符合GB4208一93中防护等级IP54的规定。4.24.4报警仪采用塑料外壳时.外壳表面绝缘电阻应不超过1Gn。4.24.5报臀仪应能通过GB3836,4-2000规定的火花点燃试验。4.24.6报警仪在止带和故障状态下,其外,导线及其元件最高表面温度应≤150℃。4.24.7报警议外壳结构、腰电距离、电气间欧和间距符合GB3836,1-2000中第6章的规定。4.25报警仪所采用的载体催化元件应符合AQ××××X×××的规定。5试验方法
5.1环境条件
除环境试验或有关标准中另有规定外,试验应在下列环境条件中进行:a)温度:15℃~35 ;
b)相对湿度:45%~75% 1
c)大气压力:80kPa~116kPa。
5.2试验用气样
试验中所使用的空气中甲烷标准气样(以下简称标气样)应具有家授权机构发放的标准物质证书,其不确定度不大于3为,各项试验所用气样应符合表2要求。5.3试验用主要仪器
5. 3. 1 气体流量计
测量范围:30ml/min~300ml/min准确度,2.5级。表 2 试验用主样
试验项目
与本误差试验
响应时间试睑
报警误差试验
所需气样及取值范围,% CH
0. 50,1, 00+2. 00;3. 50
注,标准气样值与本表现定的气样值的允许储离应不超过土10%5.3.2秒衰
分度值为 0. 01 9。
5.3.3电压衰及电流表
采用四拉半的数字万用表,其准确度应不小于1级。5.4外观及结构检查
用月测方法观察报警仪外观及结构。5.5用感法检查报善仪主要功能。5.6电源及充电检查
在报警仪工作及充电过程中,用目测方法观察。5.7显示值稳定性、基本误差及工作时间测定在以下需通气的试验中,除报警误差试验外,其余试验的通气流量应保持为产品企业标准规定的报4
警仪校准时的流量(以下简称现定流量)。AQ6207—2007
5.7.1报仪正带充电完成后:开机并记录时间。得报害仪零点在清洁空气中稳定后,按规定流量通入1. 00%CH,的标难气样,1 min后将报警仪显示值调至与标准气样值一致,继续通气+再观察1 min,记录1 min 内报警仪显示值的最大值与最小值的差值,重复测定3次,取最大值。5. 7.2按规定流尽用清沾空气和 1. 00% CH, 的标准气样校准报警仪(以下简称校准报警仪),在以后的测定中不得再次校截。待报警仪零点在清洁空气中稳处后,按规定流量分别向报警仪依次通人0.50、2,00,3.50%CH,9种标准气样各 1 min(在空气中恢复时间不小于 1 min),记录报警仪的显示值。量复测定4次,取其后3次的算术平均值与标准气样的差值,即为基本误差。5.7. 3报警仪运行 9. 5 h 后,分别按 5.7,1,5.7. 2 规定的方法对报警仪进行显示值稳定性和基本误差测定。
5. 8工作稳定性测定
把校准好的报警仪放人图 1 所示的装置中,连续通人 0. 3% CH,~0. 8% LH,的甲烷气体运行9. 5 h后,按规定流量依次通人清洁空气和 1. 00% CH. 的标准就样各 1 min,量 1 次,取后 3 次算术平均值与标谁气样值的差值,
试验持续时间为15d,试验期问不得校准报警仪。报警仪在每无试验前,应止常充电:5. 9响应时间测定
按规定流通人清活空气,待报警仪零点稳定后,以相同的流量通入 2. 0心为 CH,的标准气样1min.记录显示值。然后通入清洁空气,待报誉仪零点稳定后,快速地将200%CH标推气样以相同的流量通人报警仪,并开始记录报警仪的显示值达到原显示测盘值90为所需要的时间,测量3次,取其算,术平均值。
1—试验籍
2——报警仪;
3—一注气装量:
4…预热装量
5 流量计
6——清洁空气瓶:
7—试验气样瓶:
8-调气阀。
图1稳定性测定示意围
5. 10报普功能试验
5. 10. 1 报警误差测定
将报警仪警报点设置在.00%CH,上,待报警仪零点稳定后,缓慢通人表2所规定的标准气样,记录山现声、光信号瞬间报仪的显示值。测量4,取后3次算术平均值与设定报警点的差慎。5
AQ6207—2007
5. 10.2报警声级强度测量
报警声响强度用声级计测量,环境噪声不大于30dB(A)。将声级计置于报警仪的报警声响器轴心正前方 1 M 处,测量 3 次,取其平均值。5.10.3报警光信号
试验在黑暗环境中距报警仪20m处观现察。5. 11位置变动试验
按正常使用方位校准仪器零点,通人2.00%CH,标准气样min,记录报警仪的显示值:然后,使报警仪偏离正常工作方位45°,并沿该45\轴线旋转一周,记录与正常工作方位显示值的最大差值作为报警仪工作位置变动影响的附加误差。5.12风速影响试验
将报警仪放人通风试验装置中,在风流为零时调整好报警仪的基准点,记录显示值,启动风机,调整风速为8+”m/s.人为使报警仪绕悬挂轴线方向转动,寻找其受风速影响的位置,并固定此位置。每30s记录1次指示值,共记录3次,取其算术平均值和基准点的差值作为漂移量,5.13绝缘电阻检乱
按MT210—1990中第7章规定的方法进行。5.14绝缘介电强度试验
按GB3836.42000+10.6规定的方法进行。5. 15 工作温度试验
试验中向报警仪通人标准气样的温度应与试验要求温度一致。5.15.1低温工作试验
按GB/T2423.1—2001中试验Ab规定的方法进行,在温度为(0士3)℃条件下,将报警仪通电,稳定2h后-测定基本误差,以后每小时测定1次基本误差,测量3次,取其算术平均值作为测定值,并检查其外观:
5.15.2高温工作试验
按GB/T2123.2一200l中或验Bb规定的方法进行,在溢度为(40±2)C条件下,将报警仪通电,稳定2h后,测定基本误差,以后每小时测定1次基本误差,测量3次,取其算术平均值作为测值,并检查其外观。
5.16贮存温度试验
5.16.1低温贮存试验
按GB/T2423.1一2001中试验Ab规定的方法进行,在温度为(-·40士2)℃条件下.持续时间为16h。试验中报警仪不包装.不开机,不进行中间检测。试验后,在试验箱中恢复到4.2规定的条件下保持2h,再测定基本误差,并检查其外观。5. 16. 2高温购存试验
按GB/T2423.2--2001中试验Bb规述的方法进行,在温度为(60=2)℃条件下,持续时间为16h。试验中报警仪不包装、不并机,不进行中间检测。试验后,在试验箱中快复到4.2规定的条件下保持2h,再测定基本误差,并检查其外观。5.17交变湿热试验
按GB/T2423.4--93中的试验Db规定的方法进行,在温度为(40±2)℃:,相对湿度为93%±3%条件下,持续时间为6 d。试验中报替仪不包装、不开机,不进行中间检测。试验后,在试验籍中恢复到4.2规定的条件下保持2h,进行绝缘电阻与工频耐压试验,再测定基本误差,并检查其外观。5.18振动试验
按GB/T2423.10—1995中试验Fc规定的方法进行,严醛等级:扫频频率范围10Hz150Hz、加速幅值为50㎡/s,扫频衛环次数5次。试验中报警仪不并机,不进行中间检测。试验后,进行外观6
检查秘测定基本误差
5.19冲击试验
AQ6207—2007
按GB/T2423.51995中试验Fa规的方法进行-严酷等级:峰值加速度为500m/s2,脉冲特续时间为(11土1)1mH,3个轴线每个方向连续冲击3次(共18次)。试验中报警仪不机,不进行中间检测。试验后,进行外观检查和测定基本误整。5.20运输试验
按MT209中4.5.2条进行,严酷等级:频率为4H,加速度为30m/s2,试验持续时间为2h。试验中报警仪应接产品标准中的规定包装,但不开机,不进行中间检测。试验后,进行外观检查和测定基本误差。
5.21 跌落试验
按GB/T2423.8—1995中试验Ed规定的为法进行,严酷等级:跌落高度为1m,以正常使用方向自由落向平滑、坚硬的混凝土面上共两次,试验中配有外套的报警仪应将报箐仪装入外套进行试验。试验后+进行外观检查和测定基本误差。5.225.16~5.21每预试验后,检测性能前允许重新校准报警仪。5.23防爆试脸
5.23.1报警仪的防爆性能试验方法按GB3836.1—2000GB3836.2--2000和GB3836.4—2000的规定进行,由国家授权的防爆检验机构进行。5.23.2与本质安全性能有关的元件检查按GB3836.4一2000第7章规定的方法进行。外壳护性能试验按GB4208—93中防护等级IP54规定的方法进行。5.23.3
塑料外壳表面绝缴电阻试验接GB3836.1-2000中第23.4.7.8条规定的方法进行。5.23.4
5.23.5报警仪火花点燃试验按(3B3836.4-2000中第10.1~10.4条规定的方法进行。5.23.6
最高表面温度测试按GB3836.4—2000中第10.5条规定的方法进行。5. 23.7
爬电距离、电气间隙和间距的测函按有关规定的方法进行测。6检验规则
6.1检验分出厂检验和型式检验,捡验项目见表3。6.2出厂检验
出制造厂质检验部门连台进行,检验合格并发给合档证后方可出厂。表3检验项目
检验项目
外观及纯构检查
基本功能检查
电源及充电检变
显示值稳定性测定
基木误差测定
工作时间测试
工作稳定性测定
响应时间测定
报督功能试验
位置变动试验
试验要求
试验方法
出厂检验
型式检验
AQ 6207—2007
检验项目
风速影响试验
绝续电阻检测
绝缘介电强度试验
工作温度试验
贮存温度试验
交变源热试验
报动试验
冲击试验
运输试验
跌落试验
与本安性能有义的元暴件检替
外壳防护性能试验
表面绝缘危阻试验
火花点燃试验
最高表面温度测试
电气问腻与爬电距离测量
表3(续)
试验要求
试验方法
出厂检验
型式检验
注:表中“(}\为检验项目:“二”为本检验项目;\然”绝缘电阻检测出」检验以作带态;\\为抽检项口型式检验
6.3.1行下列情况之--时,应进行型式检验:as
新产品试制定型或老产品转厂生产时:正式生产后如结构、材料、工艺有较大改变,可能影响产品性能时;止带生产时每3年1次:
停产2年以上再次恢复生产时;
心!检验结果与上次型式检验有较大差异时;e
国家有关机构提出要求时。
6.3.2型式检验应由国家授权的检验机构负责进行。6.4抽样
型式检验及出厂检验抽检项目,按GB/T2829一2002规定的方法进行(样品至少3台),采用一次抽样方案其中:DL=I,RQL=30。
标志、包装、运输、贮存
7.1标志
7.1.1仪器的外壳明显处应设有永久性的防爆标志“ExibdI\、矿用产品安全标志“MA\和制造计量器具许证“CMC”
7.1.2仪器的铭牌上应有下列内容:a)产品型号、名称;
防爆标志:\ExibdT\
矿用产品安全标志证书号;
防爆合格证号:
制造计量馨具许可证号;
主要技术参数:
制造厂名称:
h)出」编号或口期。
7.1.3包装标志
包装箱上的标志应符合下刻规定:发货标志应符合有关运输晚定:2
作业标志应符合GHB1972000的规定。7.2包装
AQ6207—2007
应将仪器用塑料袋封装后放人付有防潮、防蔗填充物的箱内填紧,外用带捆车。7.2. 1
包装箱内应有下列文件和附件:产品合格证;
产品使用说明书:
装箱单;
注气装置!
e) 专用工具。
7.3使用说明书
按 GB 9969. 1
7.4运输
1998的规定编写,
包装好的议应适用于公路、铁路、水路、航空运输。7.5贮存
应存敢在通风良好和不含对役露有害气体的库房内。9
