GB/T 17651.1-2021
基本信息
标准号： GB/T 17651.1-2021
中文名称：电缆或光缆在特定条件下燃烧的烟密度测定 第1部分:试验装置
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：4554104
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 17651.1-2021.Measurement of smoke density of cables or optical fiber cables burning under defined conditions-Part 1: Test apparatus.
1范围
GB/T 17651.1描述了测定电缆或光缆在特定条件下燃烧(例如一些电缆或光缆被水平燃烧时)释出的烟所使用的试验装置的细节。在有焰燃烧或无焰燃烧条件下,透光率(I,)能用来作为比较不同电缆或判断是否符合特定要求的手段。
注:本文件中“电缆”是指用来传输电能或信号的所有绝缘金属导体电缆。
2规范性引用文件
下列:文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
1EC 60695-4电工电子产品着火危险试验第 4部分:着火试验术语(Fire hazard testing-Part 4:Terminology concerning fire tests for electrotechnical products)
ISO/IEC 13943:2000消防安全 词汇( Fire safety一Vocabulary)
3术语 和定义
IEC 60695-4和ISO/IEC 13943:2000界定的术语和定义适用于本文件。
4试验箱
试验箱应包括一个用合适材料固定在角钢支架上而构成的立方体,其内部尺寸应为3 0000 mm土30mm。立方体的一面应有一扇带有玻璃观察窗的门。两侧相对的墙上应各设一扇透明密封窗(最小尺寸为100mmX100mm)以让水平光测装置的光束透过。这些密封窗的中心距离地面的高度应为2 150 mm士100 mm(见图1)。
1范围
GB/T 17651.1描述了测定电缆或光缆在特定条件下燃烧(例如一些电缆或光缆被水平燃烧时)释出的烟所使用的试验装置的细节。在有焰燃烧或无焰燃烧条件下,透光率(I,)能用来作为比较不同电缆或判断是否符合特定要求的手段。
注:本文件中“电缆”是指用来传输电能或信号的所有绝缘金属导体电缆。
2规范性引用文件
下列:文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
1EC 60695-4电工电子产品着火危险试验第 4部分:着火试验术语(Fire hazard testing-Part 4:Terminology concerning fire tests for electrotechnical products)
ISO/IEC 13943:2000消防安全 词汇( Fire safety一Vocabulary)
3术语 和定义
IEC 60695-4和ISO/IEC 13943:2000界定的术语和定义适用于本文件。
4试验箱
试验箱应包括一个用合适材料固定在角钢支架上而构成的立方体,其内部尺寸应为3 0000 mm土30mm。立方体的一面应有一扇带有玻璃观察窗的门。两侧相对的墙上应各设一扇透明密封窗(最小尺寸为100mmX100mm)以让水平光测装置的光束透过。这些密封窗的中心距离地面的高度应为2 150 mm士100 mm(见图1)。
标准图片预览
标准内容
ICS29.060.01
CCs K13

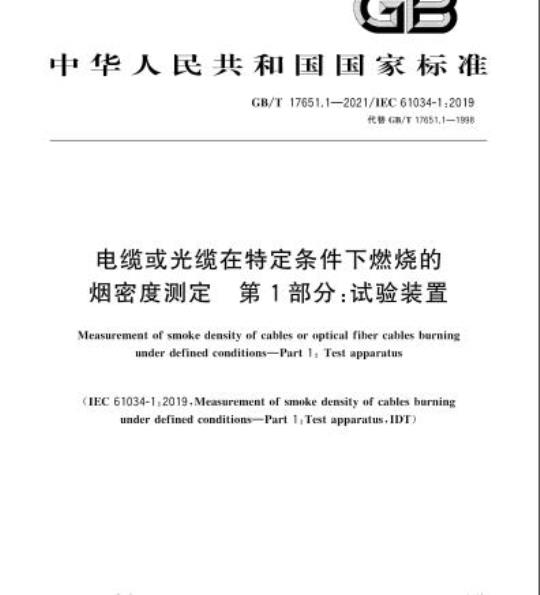

中华人民共和国国家标准
GB/T 17651.1—2021/IEC 61034-1:2019代替GB/T17651.1—1998
电缆或光缆在特定条件下燃烧的烟密度测定第1部分：试验装置
Measurement of smoke density of cables or optical fiber cables burningunder defined conditionsPart1：Testapparatus(IEC 61034-1:2019,Measurement of smoke density of cables burningunder defined conditionsPart 1:Test apparatus,IDT2021-04-30发布
国家市场监督管理总局
国家标准化管理委员会
2021-11-01实施
GB/T 17651.1—2021/1EC 61034-1:2019前
规范性引用文件
术语和定义
试验箱
光测装置
标准火源
烟的混合
空白测试
试验装置的合格认可
合格认川的燃烧试验
附录A（资料性）
参考文献·
指导说明
-rrKaeerkca-
GB/T 17651.1—2021/IEC 61034-1:2019本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T17651《电缆或光缆在特定条件下燃烧的烟密度测定》的第1部分，GB/T17651已经发布了以下部分：
第1部分：试验装置；Www.bzxZ.net
第2部分：试验程序和要求。
本文件代替GB/T17651.11998电缆或光缆在特定条件下燃烧的烟密度测定第1部分：诚验装置》，与GB/T17651.1一1998相比，除结构调整和编转性收动外，主要技术变化如下：一增加『规范性引用文件的适用文件（见第2章)：增加了术语和定义的适用文件（见第3章)：一修收了通气孔的技术要求（见第4章，1998年版的第4章）；一增加了挡风屏位置描述(见第1章)；修收了吸收系数计算公式及描述（见10.5，1998年版的10.5）。本文件使用翻译法等同采用IEC610341：2019≤电缆在特定条件下燃烧的烟密度测定第1部分：试验装置》。
与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T5169.1一2015电T电子产品者火危险试验第1部分：者火试验术（IEC606954：2012.DT
本文件做了下列编辑性修收：
一为与现有标准系列-致，将本文件名称改为电缆或光缆在特定条件下燃烧的烟密度测定第1部分：试验装置》；
增加了引：
将IEC6103412019止文术孔引用的IECGuide104调整到参考文献请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的贡任。本文件山中国电器工业协会提出，本文件由全国电线电缆标化技术委员会（SA/T2I3)叮本文件起草单位：「海国缆检测中心有限公司、江苏中天科技股份有限公司、湖南华菱线缆股份有限公司、上海电缆研究所有限公司、上海起帆电缆股份有限公司、宝胜科技创新股份有限公司、中天科技装备电缆有限公司、江苏上上电缆集团有限公司、沈阳提维科技开发有限公司、杭州电缆股份有限公司扬州曙光电缆股份有限公司、国家防火建筑材料质量监督检验中心、儿锡江南电缆有限公司、广州南洋电缆有限公司、金杯电下股份有限公司、上海凯波特种电缆料厂有限公司、浙江万马股份有限公司、江办亨迪电力电缆有限公司、远东电缆有限公司、中辰电缆股份有限公司、宁波康冠电缆股份有限公司、觉丰线缆有限公司、尚纬股份有限公司、特变电工山东鲁能泰山电缆有限公司、福建南平太阳电缆股份有限公司、上海浦东电线电缆（集团）有限公司、上海南洋藤仓电缆有限公司、河北华通线缆集团股份有限公司、江苏永鼎股份有限公司、上海摩恩电气股份有限公司、浙江晨光电缆股份有限公司、中广核高新核材科技（苏州)有限公司、杭州富通道信技术股份有限公司、深圳新澳科电缆有限公司、河北新宝丰电线电缆有限公司，昆明电缆集团昆电工电缆有限公司、沈阳千河电缆有限公司、海南威特电缆有限公司、金龙羽集团股份有限公司、广东电缆厂有限公司。riKaeerkAca-
GB/T17651.1—2021/1EC61034-1:2019本文件主要起草人：彭吞瑶、谢书鸿、张公卓、洪宁宁、高文起、房权牛、解向前、凌国桢、解贵琴、滕兆丰、梁国华、冯军、马壮、工志辉、阳文锋、段春米、刘焕新、郑建平、徐静、许启发、温尚海、孔德庆、沈智飞、龙芹、范德发、陈伟、崔学林、窦丽梅、陈晓红、胡少中、岳振国、费楚然、于友姬、李富龙、武建省、蒋为民、张道利、黎驹、李云欢、高伟红。本交件及其所代替文件的历次版术发布情况为：1990年苔次发布为GB12666.7—1990；—1998年进行第—次修订为G13/T17651.1—1998：本次为第二次修订。
rrKaeerkAca-
GB/T17651.1—2021/IEC61034-1:2019电缆或光缆燃烧时的烟密度是评估电缆或光缆燃烧性能的重要指标。在火灾发生时，电缆或光缆的低烟特性对保证各类人员的安全撤离和消防救援工作的正常开展，对社会公共安全和减少火灾损失具有重要作用：GB/T17651是测定电缆或光缆准火灾发生时发烟性的基性试验方法：GB/T17651台在确立针对不同电线电缆或光缆产品在特定条件下燃烧的烟密度的试验方法标准.拟由以下2个部分构成。
第1部分：试验装置。日的在于确立适用于电缆或光缆在特定条件下燃烧的烟密度测定的试验装置要求和试验装置的合格认程序。第2部分：试验程序和要求。目的作丁确立电缆或光缆在特定条件下燃烧的烟密度测定的试验程序以及推荐的衍合性要求，(GB/T【7651分两部分发布，它们共同舰定了一种电缆或光缆在特定条件下燃烧的烟密度测定方法。此试验方法的使用名应该注意试验中电缆或光缆的试样根数和束数可能无法代表实际的安装情况。
第1部分详细介绍了用丁电缆或光缆在特定条件下燃烧的烟密度测定的试验装置和试验装置的格认可，它包括27m容积的试验箱，用于光测量的光测装置.标准火源，烟的混合，空亡测试和试验装置的合格认可程序的详细信息，附录A提供了有关诚验装置各个方面的指导·这些指导在百次构建证验箱时可能会有用，
第2部分给出了试验程序，并在特定的电缆标准或规范中未给出特定要求时，资料性附录给山了推存的衔合性要求
-riKacerKAca-
-riKacerKAca-
1范围
GB/T 17651.1—2021/IEC 61034-1:2019电缆或光缆在特定条件下燃烧的烟密度测定第1部分：试验装置
本文件描述了测定电缆或光缆在特定条件下燃烧（例如一些电缆或光缆被水平燃烧时）释出的烟所使用的试验装置的细节。在有焰燃烧或无焰燃烧条件下，透光率（）能用来作为比较不同电缆或判断是否符合特定要求的手段，
注：本文件中“电缆“是指用来传输电能或信号的所有绝缘金属导体电缆，2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。，其中，注日期的引用文件，仅该日期对成的版本适用于本文件：不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
IEC606954电上电子产品着火危险试验第4部分：着火试验术语（Firehazurd testing—Paurt4：Terminology concerning fire tests for clectrotechnical productsISO/IEC13943：2000消防安全词汇（FircsafetyVocabulary）3术语和定义
IEC60695-4和IS0/IEC13943：2000界定的术语和定义适用丁本文件。4试验箱
试验箱应包括个用合适材料固定在负钢支架上而构成的立方体，其内部尺寸应为3000mm士30mrm立方体的一应有一扇带有玻璃观察窗的门」，两侧相对的墙1应各设一扇透明密封窗（最小尺寸为100mm入100mm以让水平光测装置的光束透过，这些密封窗的中心距离地面的高度应为2150mm-100mm（见图1），
为了穿电缆或光缆等原因，以及使试验箱内部处丁大气压下，试验箱的墙壁在地平面上应开若1通气孔（通气孔距离试验箱内地板不超过100mm）任何道气孔都不应直接在火源后而或者在同而墙上。试验期间成最少打开两个通气孔而且打开的通气孔的总面积应为50cm=10cm注1：两个通气孔.每个通气孔面积为25cm工crm.两个通气孔的位置在和对的两面墙上，一个在光源下方，个在接受器下方是较合适的：
试验箱外面的坏境温度成为20℃10℃.而且试验箱不古接暴露在阳光下或极端气候条件下注2：通带每次试验后通过带有阀门的管道尽可能将烟从试验箱内排出，试验时阀门官关闭祭道可以装设一只排风扇以提高排姗速度，宜打并试验箱的门以加速排烟过程。挡风屏宽1500mm士50mm，高1000mm=50mm.成在试验箱内的位置如图1所示：挡风屏成紧靠后墙（最人间隙10mm）l.与侧面墙距离为750mm十25mm，挡风屏应变曲与试验箱的中心线相-riKacerKAca-
GB/T17651.1—2021/1EC61034-1:2019交，交点与后墙相交处距离为1400mm二25mm.3000±30
1500±25
750±25
1500±50
标引序号说明：
光源：
找风屏（1000=50)：
风扇鼓风的方问：
电缆支架：
酒精盘：
光程高度2150土100+
-风扇（风最7m/min15m/min)：
光电池：
98于009
图1试验箱平面图
5光测装置
单位为毫米
08千000
光测装置如图2所示。光源和接受器应放在试验箱两个相对的墙「的密封窗外而的居中位置，如5.1
-rrKaeerkca-
图1和图2所示：光束成通过两个墙上的玻璃窗穿过试验箱GB/T 17651.1—2021/IEC 61034-1:20195.2光源应是一只具有钨丝和透明石英灯泡的卤素灯.具有下述特性：标称功率：100W：
标称电压：直流12V；
标称光通量：20001m~3000lm
标称色温：2800K～3200K.
灯泡成由电压12.0V二0.1V（平均值供电。试验期间的电压应稳定在士0.01V的范围内[见A.2c)的补充说明一灯泡成安装在，-个罩子单面，并由镜头系统来调节光束，使在对面墙壁的内衣面上产牛一个百径为15m十,m的被均匀照明的圆面。5.3接受器光电池应为光电池或硅光电池：其光语响应与国际照明委员会（CIE）的测光仪（相当丁人眼）相匹配。光电池应安装在长度为150 mm士10 mm的管子一端，另一端为防尘窗。管子内表面应为无光泽黑色，以防反射。光电池应与电位记录仪相连以生线性输山。光电池应加负载电阻使其运行在线性范围内，记录仪的输入阻抗至少应比光电池的负载电阻大10+倍，光电池的负载电阻不成超过1000
单位为毫米
标引序号说明：
反射镜；
供电电压12.0V=0.1V(稳压范围土0.61V)石美/卤素灯泡；
镜头系统：
光束：
战验箱密封密：
防尘：
内表面无光泽管子；
光电池。
光源和光电池应与试验箱的墙壁分离元。从光源发射到对面墙上的光锥直径约为1.5m。3 000
图2光测装置
5.4光测装置在空白测试之前应通电。当达到稳定后，应调节记录仪的零刻度和满刻度读数与检测器上的透光率为0%（无光线透过)和100%相刘应注1：光电池的性能宜定期进行验证，例如在系列验开始之前进行验证。方法是将标准中性密度滤光片置于光束3
-rKaeerkca-
GB/T17651.1—2021/1EC61034-1:2019中，要的是将这些滤光片覆盖任光电泄的整个光线进口.此时川光电池测得的透光率给出的吸收系数A值（是义见10.5)在滤光片校准值一5关的范围内.同时也宜川滤光片来鉴定检测器的线性响应，在使用范围内.它宜与透光率成正比：
注2：大部分中性密度滤光片足根据吸光度的吸收系数指定的，吸光度与10.5中吸收系数A。，定义相同，可用」转换测量的透光率
6标准火源
标准火源应为1.00L士0.01L含有以下容积组分的酒精：乙醇：90%+1%；
中醇:1%—1%:
水：6%上1%，
当一种变性试剂加入酒精中时，它应不影响试验时任何电缆或光缆发出的烟酒精成盛在由镀锌钢或不锈钢接缝密封的酒精盘巾，本体剖而呈梯形：内部尺寸如下（见图3）：底而：（210+2）mm（110+2)mm；顶面：(24012)mmx(14012)mm：
高度：（80=2）mm；
酒精盘厚度：（1.0=0.1）mm
酒精盘应用侧而开的架子支撑使之距离地而的高度为100mm十10mm.以使酒精盘周围和下方的空气流通。
单位为毫米
注：高度：80
厚度：1.0+0.1
H他偏差：土2
图3金属酒精盘
7烟的混合
为使烟作试验箱型均勾分布，一台台式风扇应如图1放置在试验箱内的地面，风扇转轴距离地面200mm300mm.距墙500mm士50mm。风扇叶片范围成为300mm士60mm.风量成为7m/min~15m\/min。试验期间空气由风扇做水平吹动，们!火源应由如图1所示的挡风屏作保护，-rrKaeerkAca-
注：合适的风扇可参考GB/T13386一2018，8空百测试
8.1目的
GB/T 17651.1—2021/IEC 61034-1:2019空亡测试的的是调节试验箱内温度达到规定的范围，在做试验之的前有需要时进行。8.2步骤
8.2.1燃烧人约11第6章规定的酒精，以预热试验箱，8.2.2开动排气系统以清除试验箱内的所有燃烧产物。9试验装置的合格认可
为了保证同一电缆或光缆在相同条件下燃烧时，不同的试验箱和光学系统能够得到一致的结果，试验装置应接受认，认可应按认可燃烧试验迹行（见第10章），并应符合规定的要求。10合格认可的燃烧试验
10.1目的
认可燃烧试验的月的是检验用10.3规定的两种酒精和中苯混合液作为火源在试验箱内燃烧产生的烟所得到的A：数估应在10.6规定的范用内10.2试验箱的准备
察净光测装置的密封窗使在电压稳定之后透光率回到100%。在试验开始之前·试验箱内温度应在25一5℃的范国内：该温度在门内面距地高度为1.5m~2.0m、距墙最小0.2m的地方测量，如果需要，可进行第8章规定的空亡测试以调节试验箱内的温度达到规定的温度范用。
10.3合格认可的火源
a)和b)两种混合液成分别由甲苯（分析纯）和酒精（如第6章定义)按如下要求配制这两种混合液应先采用移液管量取一定量的中米，a)混合液甲米为40mL、b）混合液甲采为100mL，加人到1.0L容量瓶中.然后加入酒精至1.0L标记处，注1：分析纯（PA)甲苯的纯度超过99.5义混合液应例人第6章规定的酒精盘里注2：酒精盘材质类型（镀许纲或不锈钢）结合酒精盘的状况可能会对合格认川的燃烧试验结果产生影响。经验表明，使用镀锌铜会导致标准吸收系数A，值升高，而使用不诱钢会导致标准吸收系数A：价降低，镀锌钢洒精盈的老化会导致标准吸收系数A值降低：10.4试验步骤
燃烧11士0.01110.3规定的试液：记录试验期间测得的最小透光率I.10.5计算
按公式(1)计算测得的吸收系数A。：5
rKaeerkca-
GB/T 17651.1—2021/IEC 61034-1:2019式巾：
一吸收系数；
一人射光的起始透光率；
认可燃烧试验期间测得的最小透光率。按公式(2)计算标准吸收系数Ae：A
式中：
吸收系数：
-标准吸收系数。
10.6要求
A。的计算值应在下述范用内：
4%甲米：0.18m~0.26m；
—10%甲苯：0.80m-1.20m
以甲菜
燃烧室体积（m\）
光程(m)
-rKaeerkAca-
...(1)
·（2)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
