AQ/T 4118-2011

基本信息

标准号: AQ/T 4118-2011

中文名称:烟花爆竹烟火药猛度测定方法

标准类别:安全行业标准(AQ)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:286525

相关标签: 烟花爆竹 火药 测定方法

标准分类号

关联标准

出版信息

相关单位信息

标准简介

AQ/T 4118-2011.Fireworks and firecrackers- brisance test method for pyrotechnics.
1范围
AQ/T 4118规定了烟花爆竹用烟火药猛度测定的仪器和材料、测定准备、爆炸压缩铅柱、测量压缩后铅柱高度和烟火药猛度的计算。
AQ/T 4118适用于烟花爆竹用烟火药猛度的测定。
2规范性引用文件:
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 699 优质碳素结构钢
GB/T 7968 纸袋纸
GB 8031 工业电雷管
GJB 338A 梯恩梯规范
3术语和定义
下列术语和定义适用于本标准。
3.1
烟火药猛度 pyrotechnics br isance
烟火药猛度是指烟火药爆炸时粉碎和破坏与其接触(或接近)的物体的能力。
3.2
钢靠尺 steel rule
钢靠尺是指为准确安装爆炸压缩铅柱装置,在钢片底面上画中心圆圈的模具。
4测定原理
在规定参量(质量、密度和几何尺寸)的条件下,烟火药爆炸时对铅柱进行压缩,以压缩值来衡量烟火药的猛度。烟火药在不具备爆炸条件时的猛度值为0 m。
5仪 器和材料
5.1 铅柱:选取99.99%的铅锭在400 ℃士10 ℃下熔化后一次铸成,经过24h自然冷却后将其加工成如图1所示形状。每批按附录A标定合格后方可使用。
5.2纸袋纸:符合GB/T 7968要求,选用80 g/m的纸袋纸。
5.3带孔圆纸板:外径40mm士0.2 mm,中心孔径7. 5mm士0.1 mm (中心孔径应按8号瞬发金属壳电雷管外径调整,以保证雷管刚好能穿过中心孔),薄纸板厚度1.5mm~2.0mm,厚纸板厚度4.5mm~6.0mm。

标准图片预览






标准内容

ICS13.100
备案号

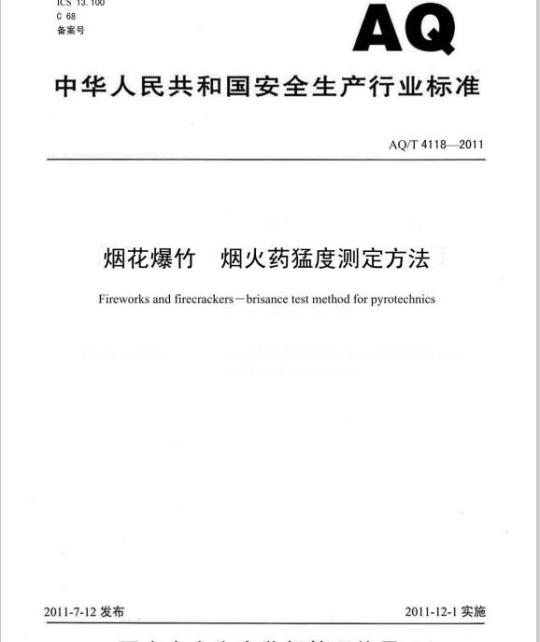

中华人民共和国安全生产行业标准AQ/T4118—2011
烟花爆竹
烟火药猛度测定方法
Fireworks and firecrackers-brisance test method for pyrotechnics2011-7-12发布
2011-12-1实施
国家安全生产监督管理总局发布前
1范围
2规范性引用文件
3术语和定义
4测定原理.
5仪器和材料...
6测定准备..
7爆炸压缩铅柱,
8测量压缩后的铅柱高度
9计算烟火药猛度
附录A(规范性附录)
铅柱的标定
TTKAONIKACa-
AQ/T41182011
本标准为推荐性标准。
AQ/T4118—2011
本标准是按照GB/T1.1一2009《标准化工作导则第1部分:标准的结构和编写》的要求进行编写。本标准由国家安全生产监督管理总局提出。本标准由全国安全生产标准化技术委员会烟花爆竹安全分技术委员会(TC288/SC4)归口。本标准主要起草单位:北京理工大学、北京市逗逗烟花爆竹有限公司、抚州市金山出口烟花制造有限公司。
本标准主要起草人:杜志明、李增义、胡厚坤、周锐、熊支文、赵保国、韩骏奇、刘玉存、于雁武。
本标准为首次发布。
1范围
烟花爆竹
烟火药猛度测定方法
AQ/T4118—2011
本标准规定了烟花爆竹用烟火药猛度测定的仪器和材料、测定准备、爆炸压缩铅柱、测量压缩后铅柱高度和烟火药猛度的计算。
本标准适用于烟花爆竹用烟火药猛度的测定。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用手本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T699优质碳素结构钢
GB/T7968纸袋纸
GB8031工业电雷管
GJB338A梯恩梯规范
3术语和定义
下列术语和定义适用于本标准。3.1
烟火药猛度pyrotechnicsbrisance烟火药猛度是指烟火药爆炸时粉碎和破坏与其接触(或接近)的物体的能力。3.2
钢靠尺 steel rule免费标准bzxz.net
钢靠尺是指为准确安装爆炸压缩铅柱装置,在钢片底面上画中心圆圈的模具。4测定原理
在规定参量(质量、密度和几何尺寸)的条件下,烟火药爆炸时对铅柱进行压缩,以压缩值来衡量烟火药的猛度。烟火药在不具备爆炸条件时的猛度值为0mm。5仪器和材料
5.1铅柱:选取99.99%的铅锭在400℃主10℃下熔化后一次铸成,经过24h自然冷却后将其加工成如图1所示形状。每批按附录A标定合格后方可使用。5.2纸袋纸:符合GB/T7968要求,选用80g/m的纸袋纸。5.3带孔圆纸板:外径40mm土0.2mm,中心孔径7.5mm土0.1mm(中心孔径应按8号瞬发金属壳电雷1
TTKAONYKACa
AO/T41182011
管外径调整,以保证雷管刚好能穿过中心孔),薄纸板厚度1.5mm~2.0mm,厚纸板厚度4.5mm~6.0mm。5.4钢套:符合GB/T699要求,选用硬度为HB150~200的优质碳素结构钢,加工成图2形状。5.5钢片:符合GB/T699要求,选用硬度为HB150~200的优质碳素结构钢,加工成图3形状。单位为毫米
图3钢片
图2钢套
单位为毫米
单位为毫米
5.6钢底座:符合GB/T699要求,选用硬度为HB150~200的优质碳素结构钢,表面粗糙度R为6.3μm,厚度≥20mm,方形底座最短边长≥100mm(圆形底座直径≥100mm)。5.7电雷管:符合GB8031要求,选用8号瞬发金属壳电雷管。5.8起爆器。
5.9钢靠尺:加工成图4形状。
测定准备
6.1加工纸筒
图4钢靠尺
单位为毫米
将纸袋纸裁成长150mm、宽65mm的长方形,粘成内径40mm的圆简。AQ/T41182011
另取一张纸袋纸,剪成直径为60mm的圆纸片,并沿圆周边剪开,剪到直径为40m的圆周处(形似锯齿状),再将剪开的边向上折,形成筒底,并将接缝粘牢。6.2纸筒插入钢套中
将纸筒送入钢套中,纸筒底部与钢套一端齐平。6.3钢片上画定位圆线
将钢片放在钢靠尺内,钢靠尺平放在桌面上(钢片在下面),用笔绕着钢靠尺的内径在钢片上画圆线,画好后取出钢片备用。
6.4测量压缩前的铅柱高度
在铅柱一端经过圆心用笔轻轻画上十字线,在十字线上距铅柱底面外圆交点10mm处再轻轻画上交叉短线,并注明序号,如图5所示,用游标卡尺沿十字线依次测量铅柱高度(测量时游标卡尺端部应伸到交叉短线处),取四个测量值的算术平均值作为试验前铅柱高度,用ha表示(精确到0.02mm),将铅柱编号备用。
-TTKAONTKACa-
图5压缩前的铅柱
单位为毫米
6.5准备爆炸压缩铅柱的装置(如图7所示)AQ/T4118—2011
单位为毫米
压缩后的铅柱
将钢底座水平放置在坚硬的基础上(混凝土或钢质,厚度≥100mm,方形基础最短边长≥300mm,圆形基础直径≥300mm),将铅柱对准钢片上的圆,并把铅柱和钢片一起放置在钢底座上,使钢片、铅柱、钢底座中心线在同一轴线上(目测)。6.6烟火药预处理
发射药不进行研磨和筛选
粉状烟火药不进行研磨,使烟火药通过孔径425μm的标准筛,如有不能通过的铝渣、钛粉等硬质颗粒,将硬质颗粒一同放入筛过的烟火药中,混合均匀。块状或粒状烟火药,不论是否含有外层的引燃药,均不剥离,直接在铜钵内碾碎、研磨(如有大块的纸屑、稻壳应剔除)混合,使烟火药通过孔径425m的标准筛,如有不能碾碎的铝渣、钛粉等硬质颗粒,将硬质颗粒一同放入筛过的烟火药中,混合均匀。6.7称取烟火药
称量已预处理的烟火药20.0g土0.1g,放入干燥器中待用。爆炸压缩铅柱
7.1确定警戒线
在爆炸洞内进行爆炸压缩铅柱试验时,设置的警戒线距爆炸洞应≥2m,(在野外试验时,设置的警戒线距爆炸点应≥65m),起爆器应放置在警戒线以外,清理警戒线内的无关人员,提醒爆炸点附近的4
所有人员注意,并派专人进行警戒。7.2安装爆炸压缩铅柱的装置(如图7所示)7.2.1安装电雷管爆炸压缩铅柱的装置(空白试验)除接线员外的所有人员撤离到警戒线外。AQ/T4118—2011
将电雷管脚线短路,轻轻将电雷管穿过厚带孔圆纸板中心孔并穿出5mm,再将电雷管和厚带孔圆纸板一起放入钢套内的纸筒中,并保证电雷管相对垂直钢套底面。将钢套放置在钢片上(如图7所示),使钢套、钢片、铅柱、钢底座中心线在同一轴线上(目测)。说明:
-电雷管:
带孔圆纸板:
一烟火药:
一钢套;
一钢片;
铅柱;
钢底座。
图7爆炸压缩铅柱装置示意图
7.2.2安装待测烟火药爆炸压缩铅柱的装置将称量好的烟火药缓慢倒入钢套内的纸筒中,自然堆集,轻轻振动使药面平整。除接线员外的所有检验人员撤离到警戒线外。将电雷管脚线短路,轻轻将电雷管穿过薄带孔圆纸板中心孔并穿出5mm,再将电雷管和薄带孔圆纸板一起放入钢套中,保证电雷管相对垂直钢套底面并把其穿出的5mm完全插入烟火药中,轻轻压平带孔圆纸板(避免试样外泄到带孔圆纸板上)将钢套放置在钢片上(如图7所示),使钢套、钢片、铅柱、钢底座中心线在同一轴线上(目测)。7.3接线
由接线员控制起爆器,在确认起爆线另一端短路且与起爆器处于断开状态下,将电雷管线与起爆线连接,再关闭爆炸洞的门并扣紧后撤离到起爆器处(在野外试验时,接线员将电雷管线与起爆线连接好后,再撤离到起爆器处)。
TKAONTKAca
7.4爆炸试验
AQ/T41182011
确认所有人员都已在警戒线之外后,检查确认起爆线、电雷管线、电雷管导通良好,将起爆线与起爆器连接,根据现场指挥人员指令起爆。打开爆炸洞抽风机进行排烟,排烟完全后再进入爆炸洞,取出爆炸压缩后的铅柱并整理现场(在野外试验时,爆炸后完成后取回爆炸压缩后的铅柱并整理现场)。8测量压缩后的铅柱高度
擦试爆炸后铅柱上的脏物,在爆炸压缩端面经过圆心用笔轻轻画上十字线,在十字线上距铅柱底面外圆交点10mm处再轻轻画上交叉短线,并注明序号,如图6所示,用游标卡尺沿十字线依次测量铅柱高度(测量时游标卡尺端部应伸到交叉短线处),取四个测量值的算术平均值作为试验后铅柱高度,用hi表示(精确到0.02mm)。
9计算烟火药猛度
9.1计算电雷管爆炸压缩铅柱值△h电雷管Ah电雷誉=ho-hi
式(1)中:
Ah电雷管
电雷管爆炸压缩铅柱值(mm):一压缩前铅柱高度(mm):
一压缩后铅柱高度(mm)。
每批铅柱做2次电雷管爆炸压缩试验,取2次试验结果的平均值△h电雷告作为电雷管爆炸压缩铅柱值。
9.2计算烟火药爆炸压缩铅柱值△h烟火药Ah烟火药=ho-hi,
式(2)中:
Ah焖火
烟火药爆炸压缩铅柱值(mm);一压缩前铅柱高度(mm);
一压缩后铅柱高度(mm)。
每种烟火药做2次爆炸压缩铅柱试验,若两次试验Ah的差值≤1.0mm时,两次试验结果平行,取2次试验结果的平均值Ah烟火药作为烟火药爆炸压缩铅柱值,按本标准的9.3条计算烟火药的猛度。若两次试验△h的差值>1.0mm时,重新再做1次试验,第3次试验的Ah值与前2次试验之一的Ah的差值≤1.0mm时,取结果最相近的两次验结果的平均值△h烟火药作为烟火药爆炸压缩铅柱值,按本标准的9.3条计算烟火药的猛度。若第3次试验的△h值与前2次试验的△h的差值均>1.0mm时,应查找原因后,重新测定。9.3计算烟火药猛度△H
H=h两火药—h电雷管.
式(3)中:
Ah润火
Ah电需管
烟火药猛度(以铅柱压缩值表示)(mm):烟火药爆炸压缩铅柱值(mm);电雷管爆炸压缩铅柱值(mm)。(3)
A.1抽样
附录A
(规范性附录)
铅柱的标定
AQ/T4118—2011
铅柱批量小于等于150个时随机抽取3个进行标定,批量大于150个时,随机抽取2%(取3的整数倍)进行标定。
2梯恩梯的选取与烘干
梯恩梯的选取
符合GJB338A要求,选取凝固点≥80.2℃、粒度为150μm~300μm的梯恩梯。A.2.2
梯恩梯的烘干
将选取的梯恩梯在55℃~60℃防爆烘干箱中烘干2h,放入干燥器中冷却至室温,备用。A.3
爆炸试验前准备
按本标准第6章进行。
爆炸压缩铅柱
将纸筒放入压模(如图A1所示)中,称量梯恩梯50.0g土0.1g,倒入纸筒中,在梯恩梯上面放个带孔圆纸片,然后压药,控制密度为1.00g/cm士0.03g/cm。拔去冲子,在梯恩梯药物中心孔内插入雷管壳,插入药中的深度为15mm,然后退模。将压好的梯恩梯连同纸筒一起送入钢套中。其它要求按本标准第7章进行。
TTKAONYKAca
说明:
一冲子;
模筒:
模底座。
5测量压缩后的铅柱高度
按本标准第8章进行。
A.6计算
式(4)中:
爆炸压缩铅柱值(mm):
h。压缩前铅柱高度(mm);
hl压缩后铅柱高度(mm)。
A.7标定结果的判定
图A1压模示意图
Ah=ho-hi
AQ/T4118—2011
所有铅柱的△h均在15.5mm~17.5mm之间,且最大△h与最小△h之差≤1.0mm,则该批铅柱合格。若大于等于2/3铅柱的△h在15.5mm~17.5mm之间,且这些铅柱最大△h与最小△h之差≤1.0mm,另外的铅柱的Ah与最大的合格△h相差≤1.0mm;另外的铅柱的△h与最小的合格△h相差≤1.0mm并且所有的铅柱的△h的算术平均值在15.5mm~17.5mm之间,则该批铅柱合格。8
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
