GB/T 50051-2021.Technical standard for chimney engineering.
1总则
1.0.1 为规范和指导烟囱的设计、施工和验收,保障人身健康和生命财产安全、生态环境安全,满足烟囱工程建设基本需要,依据有关法律、法规,制定本标准。
1.0.2 GB/T 50051适用于新建混凝土烟囱、纤维增强塑料烟囱、钢烟囱、砖烟囱等单筒烟囱、套筒式烟囱和多管式烟囱的设计、施工和验收,适用于既有烟囱的加固与防腐改造。
1.0.3 烟囱的设计、施工和验收除应符合本标准的规定外,尚应符合现行国家有关标准的规定。
2术语
2.0.1 烟囱 chimney
用于排放烟气的高耸构筑物。
2.0.2 干烟囱 dry chimney
排放相对湿度小于60%、温度不小于90°C的烟气的烟囱。
2.0.3 潮湿烟囱 humid chimney
排放相对湿度大于60%、温度大于60°C但小于90°C 的烟气的烟囱。
2.0.4 湿烟囱 wet chimney
排放相对湿度为饱和状态、温度不大于60°C的烟气的烟囱。
2.0.5 自立式烟囱 self-supporting chimney
筒身在不加任何附加支撑的条件下，自身构成一个稳定结构的烟囱。
2.0.6 拉索式烟囱 guyed chimney
筒身与拉索共同组成稳定体系的烟囱。
2.0.7 塔架式钢烟囱 framed steel chimney
内筒主要承担自身竖向荷载,水平荷载主要由钢塔架承担的钢烟囱。
2.0.8 单筒式烟囱 single tube chimney
内衬和隔热层直接分段支承在简壁牛腿上或内衬直接粘贴在简壁上的普通烟囱。
2.0.9 套筒式烟囱 single liner chimney
筒壁内设置一个内筒的烟囱。
2.0.10 多管式烟囱 multi-liner chimney
两个或多个内简共用一个外部简壁或塔架组成的烟囱。
1总则
1.0.1 为规范和指导烟囱的设计、施工和验收,保障人身健康和生命财产安全、生态环境安全,满足烟囱工程建设基本需要,依据有关法律、法规,制定本标准。
1.0.2 GB/T 50051适用于新建混凝土烟囱、纤维增强塑料烟囱、钢烟囱、砖烟囱等单筒烟囱、套筒式烟囱和多管式烟囱的设计、施工和验收,适用于既有烟囱的加固与防腐改造。
1.0.3 烟囱的设计、施工和验收除应符合本标准的规定外,尚应符合现行国家有关标准的规定。
2术语
2.0.1 烟囱 chimney
用于排放烟气的高耸构筑物。
2.0.2 干烟囱 dry chimney
排放相对湿度小于60%、温度不小于90°C的烟气的烟囱。
2.0.3 潮湿烟囱 humid chimney
排放相对湿度大于60%、温度大于60°C但小于90°C 的烟气的烟囱。
2.0.4 湿烟囱 wet chimney
排放相对湿度为饱和状态、温度不大于60°C的烟气的烟囱。
2.0.5 自立式烟囱 self-supporting chimney
筒身在不加任何附加支撑的条件下，自身构成一个稳定结构的烟囱。
2.0.6 拉索式烟囱 guyed chimney
筒身与拉索共同组成稳定体系的烟囱。
2.0.7 塔架式钢烟囱 framed steel chimney
内筒主要承担自身竖向荷载,水平荷载主要由钢塔架承担的钢烟囱。
2.0.8 单筒式烟囱 single tube chimney
内衬和隔热层直接分段支承在简壁牛腿上或内衬直接粘贴在简壁上的普通烟囱。
2.0.9 套筒式烟囱 single liner chimney
筒壁内设置一个内筒的烟囱。
2.0.10 多管式烟囱 multi-liner chimney
两个或多个内简共用一个外部简壁或塔架组成的烟囱。
标准图片预览
标准内容

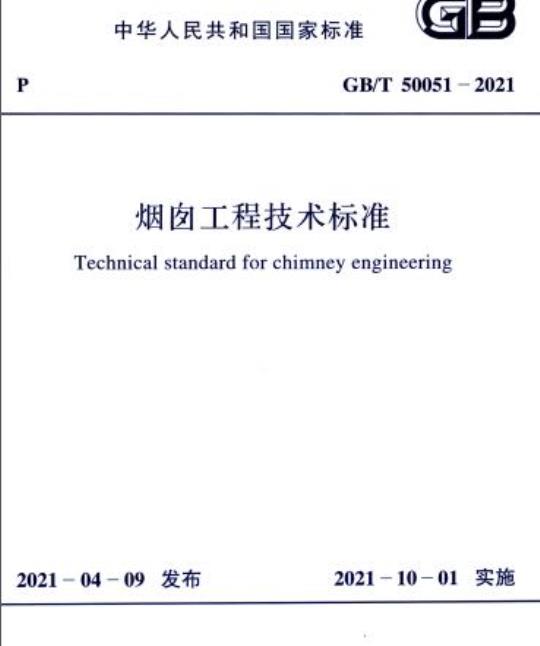

中华人民共和国国家标准
