GB 40161-2021.Filters-Safety requirements.
1范围
GB 40161规定了过滤机在设计、制造、安装和使用中的安全要求,以及使用信息和安全性能的检验、判定方法。
GB 40161适用于工业用途固液分离用过滤机和过滤器(以下简称过滤机)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 150(所有部分)压力容器
GB 2894安全标志及其使用导则
GB/T 3766液压传动系统及其元件的通用规则和安全要求
GB 3836.1爆炸性环境 第 1部分:设备通 用要求
GB/T 4774过滤与分离 名 词术语
GB 5083生产设备安全卫生设计总则
GB/T 5226.1机械电气安全 机械电气设备第 1部分:通用技术条件
GB/T 7780过滤机型号编制方法
GB/T 7932气动对系统及其元件的一-般规则和安全要求
GB/T 8196机械安全防护装置固定式和活动式防护装置的设计与制造--般要求
GB/T 9969工业产 品使用说明书总则
GB/T 10894分离机械 噪声 测定方法
GB/T 12265.3机械安全避免人体各部位挤压的最小间距
GB 12476.1可燃性粉尘环境用电气设备 第1部分:通用要求
GB/T 13306标牌
GB/T 14776人类 工效学工作岗位尺寸 设计原则 及其数值
GB/T 15706机械安全 设计通则风险评估 和风险减小
标准内容

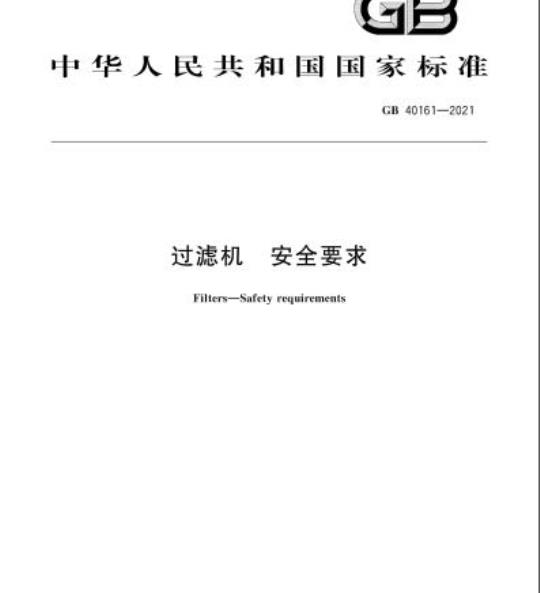

ICS73.120
中华人民共和国国家标准
GB40161—2021
过滤机
安全要求
Filters-Safety requirements
2021-04-30发布
国家市场监督管理总局
国家标准化管理委员会
2022-05-01实施
GB 40161—2021
规范性引用文件
术语和定义
危险清单
机械危险
电气危险
噪声危险
温度和温升危险
辅助材料和物料危险
其他危险
安全要求
基本要求
机械安全要求
电气系统安全要求
噪卢要求
温度和温升要求
辅助材料和物料的安全要求
其他安全要求
档案资料
使用信息
基本要求
使用说明书
7安全性能的判定
7.2检测项月及判定方法
8操作与维扩
附录A(规范性附录)过滤机安全性能检验结果一览表rrKaeerKAca-
本标准按照GB/T1.1
2009给出的规则起草
标准由中华人民共和国工业和信息化部提出并归口。-riKaeerKAca-免费标准下载网bzxz
GB40161—2021
GB40161—2021
过滤是指在外力作用下悬浮液中的液体透过过滤介质,固体颗粒及其他物质被截留,使固体颗粒及其他物质与液体分离的操作。根据过滤动力的不同,川以分为重力过滤、加压过滤和真空过滤,过滤机使是用丁近行过滤过程的机器,一般分为重力过滤机、加压过滤机、直空过滤机以及压耀过滤机,以及利用物料本身进料压力进行过滤的过器,由于应用场合的多变,很多场合过滤机的运行环境恶劣.存在易燃易爆、强酸强碱、有毒有害等危险源:或名由于过滤机的设计和制造存在缺陷;或名因为过滤机的本身特点而产生的危险都有可能导致危险事故的发生。目前我国过滤机生产厂家数以「计,过滤机产品种类也有近白种,但尚没有强制性国家标准从安全性能上刘过滤机的设计、制造和使用维护迹行规范:因此-过机安全要求标准的制定,为保障过滤机在使用中的安全提供广标准依据和规范。通过标准的制定.利用标准化对各类过滤机的设计、制造和使用维护进行规范,为过滤机产品设立市场准人制.杜绝不合格、有危险隐患的过滤机进人各类工厂,避免安全生产事故的发生,保护人民群众生命财产的安全
同时还请标准的使用者注意,本标准包含的安全要求,是针对过滤机在使用、运输、安装、调试,维修、拆卸和处置等各环节巾可能产生的主要危险,而不是全部的危险。-iiKaeerkAca
1范围
过滤机安全要求
GB 40161—2021
本标准规定广过滤机在设计、制造、安装和使用中的安全要求,以及使用信息和安全性能的检验、判定方法,
本标准适用于工业用途固液分离用过滤机和过滤器(以下简称过滤机)。2规范性引用文件
下列文件对于本文件的成用是必不可少的:凡是注日期的引用文件.仅注日期的版本适用于本文件。凡是不注日期的引用文件.其最新版本(包括所有的修改单)适用于本文件G[3/T【50(所有部分)压力容器GB2894安全标志及其使用导则
GB/T3766被压传动系统及其元件的通用规则和安全要求G33836.1爆炸性环境第「部分:设各通用要求GB/T4774
过滤与分离名词术语
GB5083生产设备安全1生设计总则GB/T 5226.1
机械电气安全机械电气设备
第1部分:通用技术条件
GB/T 7780
GB/T 7932
GB/T 8196
GB/T 9969
GB/T 10894
过滤机型号编制方法
气动对系统及其元件的股规则和安全要求机械安全防护装置固定式和活动式防护装置的设计与制造一般要求工业产品使用说明书总则
分离机械
噪声测定方法
GB/T 12265.3
G3 12476.1
GB/T 18306
GB/T 14776
GB/T 15706
GB/T16251
GB/T [6754
机械安全避免人体各部位挤压的最小问距可燃性粉尘环境用电气设各第【部分:通用要求标牌
人类工效学工作岗位尺寸设计原则及其数值机械安全设计通则风险评估和风险诚小工作系统设计的人类工效学原则机械安全急停设计原则
GB3/T 16855.1
GB/T 18209.2
机械安全控制系统安全相关部件第「部分:设计通则机械电气安全指示、标志和操作第2部分:标志要求机械电气安全指示、标志和操作第3部分:操动器的位置和操作的要求GB/T18209.3
GB/T23821
机械安全防止上下肢触及危险区的安全距离J13/T9095离心机、分离机锻焊件常规无损检测JB/\T10411
离心机、分离机不锈钢锻件超声检测及质量评级TSG212016固定式压力容器安全技术监察规程1
-rrKaeerkAca-
GB 40161—2021
药品牛产质量管埋规范(2010年修订)(卫牛部令第79号)3术语和定义
GB/T4774和GB/T15706界定的术语和定义适用于本文件4危险清单
4.1总则
1.2~~4.7列出的危险项日是按(13/T15706的规定,对(13/T7780规定的过滤机进行风险评价的结果。这些危险项可能发生在设备接使用说明现定的预定条件下使用运输、安装,调试,维修、拆卸和处置等各环节中:
4.2机械危险
4.2.1设计因素
4.2.1.1结构设计错误或不合埋,如各结构件和连接部位强度、刚度不够,稳定性差或旋转件紧固部位无可靠的防松措施.不能有效地防止人员受到伤害。4.2.1.2材料选用错误。
4.2.1.3属丁TSG21一2016规定范用内的过滤机受压元件(如筒体)强度计算错误或不合理4.2.1.4成用于医药、食品行业的过滤机不符合《药品牛产质量管理规范(2010年修订)》的要求。4.2.1.5运动部分无有效的防护装置或防护措施。液压、气动系统设计不合理,无过载或失压保扩装置,运转中关联动作无联锁保扩。4.2.1.6
过滤机进料冲击物料波动、振打装置等因素产的振动危险4.2.1.8过滤机可能产生危险的部位密封措施不合格或未做密封,如液压缸法兰、受压元件管道连接部位等。
4.2.2制造因素
材料化学成分、力学性能不符合标准或设计要求。2未按规定逊行焊接和检验,焊接质量未达到设计要求4.2.2.2
铸造件,锻适件未达到设计要求或未按规定进行检验。4.2.2.4零部件制造加工精度木达到设计要求,零部件或整机装配不符合设计要求。4.2.2.5
5应工艺处理的主要零部件,未逊行处理或未按规定逊行处理,处理后零部件不符合要求。4.2.2.6
过滤机可接触零部件有毛刺,尖角和锐边等可能导致人员受伤的危险4.3
电气危险
4.3.1电气系统设计不合理,存在安全风险。4.3.2电气设备不符合安全要求。4.3.3对触电、过载保护和故障的报警不充分。2
-rrKaeerKAca-
4.4噪声危险
GB 40161—2021
对滤机未采取有效的减噪降噪措施·因噪声导致的听觉损失,易疲劳、紧张和失去知觉,以及由此导致的机器误操作、人员坠落和跌倒等危险4.5温度和温升危险
4.5.1过滤机主轴承等部件温度和温升过高导致的危险4.5.2液压系统油温和油温川过高导致的危险,4.5.3因过滤机T作过程中的高温(如设计有川热夹套或盘管的过滤机)或被处埋物料本身所具备的高温所导致的危险等.
4.6辅助材料和物料危险
4.6.1因接触有毒或有害的辅助材料(如石棉、涂装材料等)而导致的危险:4.6.2具有毒性或腐蚀性的物料导致的危险。4.6.3具有挥发性、易燃或易爆的物料导致的中毒、过敏、烧伤和爆炸等危险。4.6.4物料在过滤过程中可能产生的气体、雾气、纤维、粉尘和志浮物等所导致的危险。4.7其他危险
4.7.1由于忽略了人类T效学原则可能造成的危险,如易产牛差错的操作方向,装置高度,不适宜的照明,操作程序设计失当导致操作者过分紧张和疲劳等。4.7.2安全警示标志和使用说明设计不当或无效。4.7.3对于机体尺寸较人的过滤机·如需登下机体进行操作、维护和检修等工作·未采取效的防护装置和措施:
4.7.4安全设计不当.如危险因素分析和遗留风险确定不当或不充分:4.7.5过滤机安装不当或维扩不符合要求,造成危险。5安全要求
基本要求
5.1.1过滤机成最大限度地采取本质安全设计挡施,通过设计消除风险或减小风。通过设计不能适当地避免或充分限制的风险,应采用安全防护装置或措施以避免人员受价5.1.2刘无法通过设计来消除或充分减小的,而安全防扩装置对其无效或不完全有效的遗留风险,应通过使用信息通知和警示过滤机的使用者,5.1.3使用信息是过滤机供应的一个红成部分,使用信息不应用于弥补设计的缺陷或代替安全防护装置,
5.1.4过滤机的设计、制造、安装、使用和维扩应符合GB/T15706和GB5083的要求5.1.5过滤机控制系统有关安全部件的安全要求和设计应符合GB/T16855.1的要求。5.1.6过滤机的设计应符合(GB3/T[4776和(G13/T16251的要求,3
-riKacerKAca-
GB40161—2021
5.2机械安全要求
5.2.1设计因素
过机主要结构件和连接部位成进行强度校核,刚度和稳定性应符合设计要求,5.2.1.1
5.2.1.2过滤机旋转件紧固部位应有可靠的防松装置或措施,5.2.1.3成选用性能指标满足或优于设计要求的材料5.2.1.4属于TS(G21一2016规定范围内的过滤机受压元件的设计、制造和检验等应符衍合(G13/T150的要求,
用于医药、食品工业的过滤机·应符合《药品生产质量管现范(2010年修订)》的要求。5.2.1.6在操作者容易接近的处于运动状态的零部件处(如齿轮、轴、传动带、链条、叶片、刮板等),或运动件与韵止件之间.成设置有效的防护装置或采取有效的限制措施·防护裴置或采取的限制措施不成带米附加危险。防护装置应符合(G13/T8196的要求,限制措施应符合G[3/T23821GB/T12265.3的要求。如:
a)行走滤带(布)的过滤机(如带式压榨过滤机、带式真空过滤机、压滤机等),应有防止人员肢体或衣物等被卷人的防护装置或限制措施;h)外露转动部件(如转鼓真空过滤机,圆盘真空过滤机的转盘),应采取措施防止人员接触:c)外露传动部件(如压滤机拉板机构,齿轮)应有防护措施。5.2.1.7需要吊装的过滤机零、部件,除非其本身形状适于吊装,否则均应设有明显的吊坏、吊耳或吊装螺栓等吊装装置,或名标有明显的起吊位置。带包装箱的过滤机,包装箱「也应有明显的起吊位置标识。
5.2.1.8液压系统的安全要求应符合(13/T3766中的要求。5.2.1.9气动系统的安全要求应符合(13/T7932中的要求。5.2.1.10过滤机应考进料冲击、物料波动、振打装置等因素产生的振动.其管道连接,安装基础等应考患兵各有效的减振、隔振装置,并应有防振措施。5.2.1.11可能产生危险的过滤机密封部位应进行密闭性检验,密闭性应符合设计要求5.2.2制造因素
5.2.2.1过滤机主要零部件(如筒体、筒体法兰、压滤机油、活塞杆、主轴、滤板滤框等)材料的力学性能和化学成分成衍合设计要求,并应有材料制造商的材料质量证明书。过滤机制造单位应按该证明书对材料进行验收
5.2.2.2过滤机锻焊件成符合设计要求,并按规定进行检验,检验方法应符合IB/T9095和JB/T10411的要求,
5.2.2.3过滤机铸件成符合设计要求,并按相关标准的规定进行检验,5.2.2.4过滤机成进行工艺处理的主要零部件,处理工艺应符合关标准要求,处理零部件成符合设计要求。
过滤机可以被人员接触的部位底无毛刺、锐边和尖角等5.2.2.6制造过滤机主要零件的材料允许以性能相同或较优的材料代用,但应经设计部门同意,5.3电气系统安全要求
5.3.1针对极限位置、温度、压力、振动等可能导致危险的参数.电气系统应具各必要的白动监控功能-riKacerKAca-
在出现某·超限障时成可靠停正下作并报警·故障排除前不可自动启动下作:5.3.2过滤机的电气系统成挖按GB/T5226.1的规定防止电气危险GB40161—2021
5.3.3过滤机电气控制系统关联动作应按设计要求的顺序实现联锁,且应具备防止因误动作引起的意外故瞪和/或危险事件发生的功能5.3.4过滤机中运动部件驱动电机的电源接线应保证其运动方向与运动方向标志或警示标志要求一致。
5.3.5电气系统应装急停装置,急停装置应能停正所有产生危险的操作和运动。将急停装置复位后不应引起重新启动,急停装置的要求和设计原则应符合GB/T16754的要求。5.3.6控制系统中的急停、停止装置复位后不应引发任何危险情况。5.3.7过滤机电气设备的绝缘电阳应符合设计要求:5.3.8电气设备外亮的防扩等级应符合设计要求,避免山丁外界气体、粉尘和液体的漫人而发生故障或危险:
5.3.9随电气设备提供的技术资料成符合GB/T5226.1的要求,成提供系统图(必要时)、电路原理图、安装图和操作说明书、维修说明书以及产品合格证书5.4噪声要求
5.4.1过滤机产生的噪声应符合相关产品标准的要求,其检测方法应符合(13/T10894的规定。5.4.2过滤机应有减噪降噪的装置或措施:5.5温度和温升要求
5.5.1过滤机主轴承等部件的温度和温升应符合相关产品标准的要求5.5.2液压系统的油温和油温升应符合(13/T3766和相关产品标准的要求,5.5.3过滤机1轴承等部件应有便于温度测量的结构设计。5.5.4对于某些过滤机因为本身工作原理或特点而产生的高温危险,应采取措施降低温度或防止人员接融高温部分
5.5.5刘丁被处理的物料所具有的高温,应有防扩装置防止高温物料流出或溅山。5.5.6有可能喷出高温流体的,喷出方向应有防扩装置或措施。5.6
辅助材料和物料的安全要求
5.6.1有毒或有害辅助材料
过滤机不成采用有毒或有害的辅助材料制造,如必须采用,成有防护装或措施使人员避免接触。5.6.2有毒或腐蚀性物料
过滤机用于有毒或腐蚀性物料的过怨时,应有隔离防护装置和措施使人员避免接触。5.6.3易燃易爆物料
5.6.3.1过滤机用丁具有摔发性的易燃和易爆物料的过滤时,过滤机应有密闭、隔爆或防爆装置或措施,并符合G3836.1规定。
5.6.3.2过滤机工作现场所采用电气设备应合G33836,1的规定。隔爆、防爆等级应满足设计要求.所有隔爆、防爆电器设备应有相关部门颁发的合格证5
-riKacerKAca-
GB40161—2021
5.6.3.3过滤机机体和机座处应设置有明显的接地标志接地要求应符合GB3836.1的规定5.6.3.4,过滤机T作时,与易燃易爆物料接触的密闭腔体应提供惰性气体保护,应在惰性气体保护失效时·具备报警或白动停机功能。5.6.3.5易燃易爆现场所采用的电动控制的液压阀,液压仪表儿件应具有防爆功能,并附有相关质量的证明书。
5.6.3.6用于煤码下的过滤机.如配置有码用产品安全认证日录内的设各,其配置设各应取得用产品安全标志认证(MA认证)。
5.6.3.7应用丁川燃性粉尘环境中的电气设备应符合GB12476.1的规定。5.7其他安全要求
5.7.1过滤机的涂装应不能造成人负紧张、疲劳、日眩和误操作。5.7.2过滤机如需安装照明、风扇等设备,应不影响人员操作或给人员造成伤害:5.7.3过惠机操作平台等操作装置成符合GB/T18209.3的要求5.7.4机体尺寸较人的过滤机(如翻盘真空过滤机和转台真空过滤机).如需要人员登「1过滤机操作,人员途经和站立操作位置应有防止坠落、跌倒的防护装置或措施。5.7.5所有过滤机的安全装置和措施应不能给人员和过滤机带来新的危险。5.7.6需要人员迹入机体内迹行操作的过滤机应有防止人员被困的措施,如措施失效,应有人员逃生和救援的保护措施,
5.8档案资料
5.8.1过滤机在制造过程中应建立产品档案和技术档案。设计过滤机安全性能的档案在制造厂按机器设计年限保存。
5.8.2产品档案一般包括:1要零部件的材料质量保证、返修记录、检验记录、出厂检验报告、要外购件的合格证等:技术档案应包括设计计算书、电气系统设计图纸、气动、液压系统设计图纸,5.8.3产品档案应按机器编号逐台归档,技术档案可以集巾归档:6使用信息
6.1基本要求
6.1.1过滤机制造厂在提供过滤机产品的同时,应提供详细的使用信总,以使用户能按此信息安全地安装、使用和维护机器
6.1.2使用信息加以标志和使用说明书的形式给出6.2标志
6.2.1标志应以品标牌、旋转方间和运动方间标牌、警示标志的形式给出:标志应在明显的部位书写并标识。标志所采用的术语应符合(13/T1774的规定,标志的文字及图案应清晰,应符合GB/T18209.2的规定
6.2.2过滤机的产品标牌,成按照相应产品标准规定写明过滤机正常的额定技术参数:标牌巾给出的技术参数成准确、真实,
6.2.3标牌应符合G3/T13306的规定,6
iiKaeerkAca-
GB 40161—2021
6.2.4过滤机运动部件成有运动方向标志,标志成醒日、明确、不产生误解且牢固可靠6.2.5过滤机危险部位(如转动部件、传达部件、出料、液压油缸和大型机体的扶梯栏杆等)应设有警示标志,设置的标志应醒月牢固而可靠(如压滤机油缸盖处应有危险警示标志):并应符合GB2894的规定。
6.3使用说明书
6.3.1使用说明的基本要求与一般规定应符合G3/T9969的规定。使用说明1中所使用的术语应符合GB/T4774的规定
6.3.2制造广应提供能够正确指导用户安装,使用,维护等内容的使用说明,使用说明应明确舰定过滤机的预定用途、对物料的限制,并应包括保证安全和正确安装、使用和维扩过滤机的所有说明。成要求使用者按说明书合理地使用机器,也对不按使用说明中的要求而采用其他方式使用过滤机的潜在危险提出适当的警告,制造厂也可根据用提供的使用条件对机器的大修期提出建议6.3.3过滤机的使用说明5应包括:a)关丁过滤机的运输、搬运和烂存的信息,例如:机器的贮存条件;
一安装尺寸、质量、质心位置:对基础的要求:
搬运说明(例如起吊位置、施力点)。b)有关过滤机交付运转的信息,例如:固定和振动缓冲要求:
安装条件:
安装程序与步骤,各系统的安装要求与调整等:使用和维修需要的空间:
一充许的坏境条件(温度、湿度、膚蚀性气体等);过滤机与动力源的连接说明(尤其是对于防止电的超载):对用户必须来取的防扩措施(特殊安全装置、安全距离、安全符号和信号等)提出的建议c)关于过滤机自身的信息,例如:-对过滤机及其附件、防护装置和(或)安全装置的详细描述;过滤机预定的应用范国;
——主要技术参数;
一主要工作部分的材质:
一由过滤机产生的噪声:
电气设备相关文件(见5.3.9):一有关有毒性或腐蚀性材质的相关说明资料;证明过滤机衍合有关强制性要求的止式证明文件。d)有关过滤机使用的信息,例如:对过滤物料的要求,如物料密度、浓度、黏度和温度等的说明:一操作装置的说明;
一对设定与调整的说明;
一一运行中的监测和记录:
rKaeerkAca-
GB 40161—2021
停机的模式和方法(特别是紧急停车):启动及运行过程中的操作程序、方法、注意事项及容易出现的误操作和防范措施;关丁无法山设计者通过采安全措施消除风险的信息;有关禁用信息:
e)维修信息,例如:
故障分析;
出现故障的处理程序和方法;
检否的性质和频次;
关于需要规定技术知识和特殊技能人员专门执行的维修说明。f)安全信息:对可能造成危险的信息,应以警示形式给出。g)关于停止运转、拆卸和由于安全原因而报废的信息。h)有关过滤机操作和维扩信息:在使用说明书中,应按照第8章的要求明示过滤机操作和维扩中的安全要求和措施。
安全性能的判定
7.1抽样
7.1.1抽样检查的产品应是在市场销售的、具各批量生产条件.并经制造厂自验合格的产品。7.1.2抽样采取随机抽样法。
7.1.3抽样检查的产品应是完工时问不超过一年的品。7.1.4抽样采用次抽样方案,库存批量不超过20台:抽否样本为1台:批量为20台以上.抽否样本为2台。
检测项目及判定方法
检测项目及判定方法应符合衣1的规定。表1过滤机产品安全性能检测项目及判定方法序号
检测项口
主要零部件强度校核
主要焊接件、铸锻件探伤评定
防护装置
密团防爆要求
主要零部件材料力学性能和化
学成分
绝缘电阳
关链项
关链项
关链项
关链项
关链项
关链项
关链项
判定方法
查看设计计算书
日测及查验技术文件
实测及企验技术文件
查验归档技术文件
rrKaeerKAca-
判定依据
3.2.1.1.5.2.1.4
5.2.1.4.5.2.2.2
5.2.1.6,5.2.1.10.5.6.2
5.7.45.7.6
5.6.2,5.6.3
5,2.2.1.5.2.2.6
