GB/T 40074-2021.General requirements for saturation diving system.
1范围
GB/T 40074规定了饱和潜水系统的分类和组成、技术要求、检验规则及标志、包装、运输和储存。
GB/T 40074适用于饱和潜水系统设计、建造和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 150.4压力容器 第4 部分:制造、检验和验收
GB/T 191包装 储运图示标志
GB/T 7061船用低压成套开关设 备和控制设备
GB/T 7134浇铸型 工业有机玻璃板材
GB/T 9174一般货物运输包装通用技术条件
GB/T 11634船用交流低压配电板通用技术条件
GB/T 13407潜水器与水 下装置术语
GB/T 16560-2011甲板减压舱
CB/T 4191潜水器和水下装置耐压结构制造技术条件
CB/T 4192潜水器和水下装置耐压结构材料技术条件
IMO Resolution A.831(19)潜 水系统安全规则(The Code of Safety for Diving Systems)
3术语和定义
GB/T 13407界定的以及下列术语和定义适用于本文件。

ICS 47.020.01

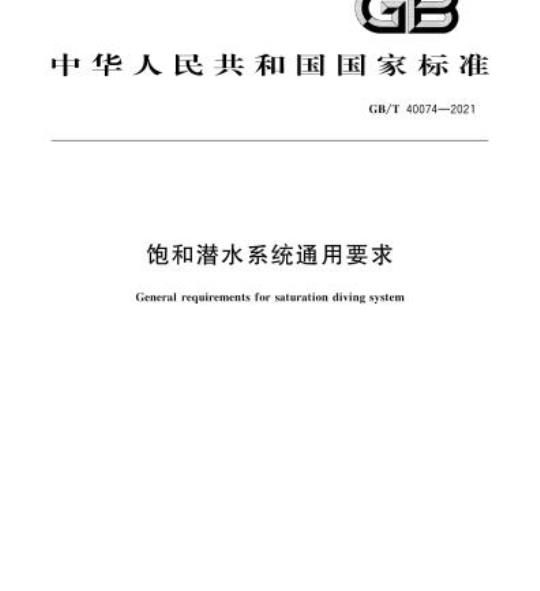

中华人民共和国国家标准
GB/T40074—2021
饱和潜水系统通用要求
General requirements for saturation diving system2021-04-30发布
国家市场监督管理总局
国家标准化管理委员会
2021-11-01实施
GB/T 40074—2021
2规范性引用义件
3术语和定义
4分类和组成
4.2组成
5技术要求
总体要求
潜水蚀
甲板减压舱
高压救生舱
生命支持系统
品放叫收装置
电气设备及通信系统
检验规则·
般要求
设备出厂检验
系泊试验
饱和潜水试验
交付检验
?标志、包装、运输和储存
运输和储存
-rKaeerKa-
本标准按照GB/T1.12009给出的规则起草。标准由全国浩水器标准化技术委员会（SAC/TC306)提出并归口：本标准起草单位：中国船舶重工集团公司第七一九研究所。GB/T40074—2021
本标主要起草人：杨振宇、刘智群、土学车、吴鲲、邹军、李启呈、张毅、曹碧华、张碧乓、方聪喻卫宁、刘晓辉、颖、刘忠铭、阮炜、邢晓文、肖涛、张彦敏、刘利云、史战新、甘霖，-riKaeerkca-
-riKacerKAca-
1范围
饱和潜水系统通用要求
GB/T40074—2021
本标准规定了饱和潜水系统的分类和组成、技术要求、检验规则及标志、包装、运输和储存。本标准适用丁饱和潜水系统设计、建造和验收。2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用丁本文件。凡是不注日期的引用文件.其最新版本（包括所有的修改单)适用于本文件。GB/T150.4压力容器第4部分：制造、检验和验收包装储运图示标志
GB/T 191
GB/T 7061
GB/T 7134
GB/T 9174
GB/TI1634
船用低压成套开关设备和控制设备浇铸型工业有机玻璃板材
一般货物运输包装通用技术条件船用交流低压配电板道用技术条件潜水器与水下装置术语
GB/T13407
GB/T16560—2011甲板减压舱
CB/T 4191
CB/T 4192
潜水器和水下装置耐压结构制造技术条件潜水器和水下装置耐压结构材料技术条件IMOResolutionA.83l(19）潜水系统安全规则（TheCodeofSafetyforDivingSystems）3术语和定义
GB/T13407界定的以及下列术谱和定义适用于本文件。3.1
饱和潜水系统
saturation diving systen
可使潜水员机体组织内的情性气体达到饱和状态的·种潜水系统，多用于长时间、大深度潜水作业环境。
固定式饱和潜水系统huildinsaluraliondivingsystem作为母船或海！平台的红成部分，以固定形式安装在专用母船或海！平台「的饱和潜水系统，3.1.2
transferable saturation diving system机动式饱和潜水系统
易丁拆装，使丁运送的模块式的饱和潜水系统。3.2
居住舱livingchamber
饱和潜水系统中，用于供潜水员居住、休息的甲板减压舱1
rKaeerkAca-
GB/T 40074—2021Www.bzxZ.net
过渡舱
enirylock
供潜水员出人不同压力坏境时的平衡舱室。注：改写GB/T165602011.定义3.3。3.4
高压救生舱
hyperbaric rescue chamber
能从潜水系统舱群中分离，有生命保障系统，使丁吊放和运输，用丁在紧急情况下转移高压环境中潜水员的专用舱。
lifesupportsystem
生命支持系统
为水员提供安全舒适的环境，以维持具生命活动和工作能力的整套系统及装置。注：改写GB/T165602011，宠义3.5。3.6
供气系统
Egasdeliverysystem
潜水作业期间用于提供气和混合气的整套系统及装置：3.7
hotwalersysiem
热水系统
潜水作业期问用丁为潜水员提供热保障的整套供水系统及装置。3.8
Ehelium reclamation system
氢气回收系统
将潜水钟、甲板减压舱等设各中的氨氧混合气回收利用的整套系统及装置3.9
递物筒
dilivery tube
在压力状态下用供用板诚压舱舱内与舱外之问传递物品的设备注：改写GB/T16560—2011，定义3.4。4分类和组成
4.1分类
饱和潜水系统1要分为以下两类：a）固定式饱和潜水系统：
b）机动式饱和潜水系统：
4.2组成
饱和潜水系统至少由以下六个部分组成：a）潜水钟；
甲板减压舱（包括居作舱、过渡舱）；高压救生舱；
牛命支持系统（包括环境控制系统、供气系统、热水系统及卫生系统等）；d)
吊放回收装置（包括绞车、吊放架、吊钢缆、升沉补偿装置等）；电气设备及信系统（包活电源、照明监视系统及通信报警系统等）。rKaeerkAca-
5技术要求
5.1总体要求
5.1.1环境适应性
GB/T40074—2021
5.1.1.1安装于母船上的设备和系统，如甲板减压舱、牛命支持系统等应在下列规定的环境条件范围内正常工作：
a）温度：大气中为28℃55℃
b）混度：相对湿度占至100%：
空气含盐量：不人于2mg/m；
倾斜和摇摆：横倾为二15°、纵倾为二5°横摇为22.5°、纵摇为一10°振动：系统成能承受舰船航行时引起的船体振动及其他机械工作时的局部振动。e）
5.1.1.2可吊放于水中的设备，如潜水钟及钟1设各等.除应满足5.1.1.1规定外.还应满足下列水下(海水)条件的要求：
a）温度：—2℃～32℃；
含盐量（海水中）：35000ng/g；h）
倾斜和摇摆：潜水钟横倾为工22.5″横摇为工45°。c）
5.1.2材料
5.1.2.1饱和潜水系统应选用符合国家有关政策、法令和法规的材料，优先选用国产材料，应选用具有良好工艺适应性的材料，选用的材料应具有尽可能高的效费比；安装丁船舶露大甲板设备主体结构的材料其各良好的抗腐蚀性能
5.1.2.2材料的力学性能、物理性能以及规格尺寸应符合产品的技术性能要求；对有特殊要求者，除常规学性能外，所选材料还应满是相应特定的性能要求，如阻尼性能、耐光辐射性能、高温性能、低温性能等.并应使结构重量尽可能小;代用材料以及采用新下艺新技术的材料，其性能不应低于原选用材料的性能。
5.1.2.3选用的表面敷盖材料，所挥发的有害气体含量不应对人体造成损害，其毒性试验一般应山订购方认可的医学研究单位组织进行并提出结论性意见。5.1.2.4应尽可能采用通用化程度较高的材料，5.1.2.5应全面考虑材料的配套性，耐床结构用钢板、型钢、钢锻件、焊接材料等应符合CB/T4192的要求；承压观察窗用有机玻璃板材应衍合GB/T7134的要求。5.1.3接口
机械接口要求如下
应优先采用耐腐蚀金属并能承受最人工作压力的标准系列接头：h）接头布置时，还应考虑到避免受到损伤的安全性措施：饱和潜水系统的装置和设备与搭载饱和潜水系统的母船或平台结构应通过基座连接；c）
d）有振动的设备成在安装接口处采取隔振措施；c）
机动式饱和潜水系统各模块的安装接口，应便于快速安装和拆卸。5.1.3.2
电气接口要求如下：
饱和潜水系统各设备电源接口成与搭载饱和潜水系统的丹船或平台朴匹配；各类通信接口应与母船或平台的相应系统匹配，h）
-riKacerKAca-
GB/T40074—2021
5.1.4安全性
5.1.4.1系统的防火，探火、火火报警及灭火等应符合1M0RcsolutionA.831(19)的相关规定。5.1.4.2结构、系统管路和设备的布置安装应牢固可靠，气、液、电系统的关键部位应设置安全保护装置，以保护人员和设备的要全
5.1.4.3饱和潜水系统在母船1布置安装时，中板减压舱的安放位置应考忠于母船摇摆的影响，饱和潜水系统安置区域附近应无易燃易爆物品和气源：5.1.5维修性
5.1.5.1饱和潜水系统的设计、制造应充分考虑各装置和设备的维修性要求，对装置和设备的零部件维修成尽量减少拆卸，其维修检查部位成使于接近和操作，5.1.5.2机动式饱和潜水系统在陆地存放时应有固定的处所，该处所应具备良好的维护保养条件。5.1.6可靠性
5.1.6.1饱和潜水系统的设计成以预防、发现和纠止设计、制造的缺陷为重点，采用成熟的可靠性设计、分析和试验技术：
5.1.6.2饱和潜水系统中的机械装置和电气设各应尽可能采用经过考验H可靠性有保证的零件和部件。
5.1.6.3生命支持系统和吊放回收装置应考患允余度设计5.1.7其他
5.1.7.1饱和潜水系统应尽可能采用模块化设计。5.1.7.2饱和潜水系统应采用标准件，优先选用符合现行国家和行业标准的标准零部件。5.2潜水钟
5.2.1一般要求
5.2.1.1潜水钟成能在设计的作业水深范围内安全、可靠地将额定数量的潜水员由水而下放至作业水深并从作业水深处收回至水而：5.2.1.2潜水钟应具备足够的内部尺寸.能容纳额定要求的潜水员数量及其装具5.2.1.3潜水钟出人舱口内径不应小于700mm5.2.1.4潜水钟外的穿舱件、密封面、气瓶等应有防扩装置以避免机械损伤。5.2.1.5潜水钟的外衣涂层应为橘黄色等易于引起注意的颜色5.2.1.6浩水钟外部设备设施的布置应紧有序，钟外应设置防扩设施，防止钟体及钟外设备受到损坏，
潜水钟在正常作业状态下以及应急状态下均应具有是够的稳性5.2.1.8依靠自浮应急上浮的潜水钟，在与脐带和吊放回收装置解脱后，成有足够的止浮力5.2.2耐压壳体
耐压壳体所用材料应符合5.1.2的要求。5.2.2.1
5.2.2.2耐压壳体的装配和焊接应符合（13/T4191的杆关要求，5.2.2.3耐压壳体制造完成后应迹行内压强度试验，试验压力为最大工作压力的1.5倍，试验介质为下净无杂质的淡水，试验时.水温应保持在1℃以1.环境温度应保持在0以，若有机玻璃观察窗与耐-riKacerKAca-
GB/T40074—2021
压壳体-起进行试验时，试验介质温度低于有机玻璃窗的设计温度不超过14，试验过程市，耐压壳体应无渗漏，无可见变形和兄常声响。5.2.2.4耐压壳休体制造完成后应进行外压强度试验，试验压力为最人工作压力的1.25倍，试验介质为1净无杂质的淡水，试验时，水温应保持在4℃以上，环境温度应保持在0℃以上，若有机玻璃观察窗与耐压壳体一起进行试验时.试验介质温度低丁有机坡璃窗的设计温度不应超过14℃，试验前后部应按GB/T150.4中的要求对耐压壳体的圆度进行测量，其测量偏差不成超过GB/T150.4中规定的最大允许偏差。
5.2.2.5耐压壳体制造完成后应进行气密性试验，试验压力为最人工作压力，试验介质应取拟充入舱内的最易泄漏的工作气体或有类似泄漏性能的气体如氢气、氢气等,试验环境温度应保持在0以上，4h内的压方降不应超过1%，并应考虑温度变化的影响，5.2.2.6耐压壳体上成配各观察窗，其数量和布置除使于内部人员对外的观察外.还应满足外部人员对内的观察，
5.2.3接口
5.2.3.1所有水、气管路的贯穿件应在耐压壳体内外两侧设置通舱阅.所有接口处应有清晰标注的铭牌，
5.2.3.2电气贯穿件的设计和安装应能适应钟[的压力坏境，至少要求以两倍的耐压壳体设计压力进行试验，并能承受耐压壳体内外的双向压力，5.2.4供气
5.2.4.1潜水钟上配置的供气誉路及附件成符合5.5.3的要求，5.2.4.2设计的供气管路应保证在潜水钟通风或冲洗时不会影响潜水员的呼吸。5.2.4.3潜水钟内每个潜水员应有一个独立的呼吸装置.既可从水而供气，也可由钟「应急气瓶供气。5.2.4.4落水钟上应有落水员气瓶，气瓶中诺气量应能保证一个水员在钟外潜水作业大深度处停留30min以上。
5.2.5供热
5.2.5.1潜水钟内应设有一套可控的正常加热系统，该系统应足以使潜水钟内、潜水钟外的潜水员具有适宜的温度
5.2.5.2潜水钟内应有应急供热系统或具他等效方式·在无外界供应热源或热量的情况下，至少能使潜水钟内潜水员在24h内保持止常体温，5.2.6供电
5.2.6.1潜水钟上的供电设备设施应符合5.7的要求。5.2.6.2落水钟内应设置应急电源，开应符合5.7.2的相应要求5.2.7潜水钟内设施
5.2.7.1潜水钟内应为每一潜水员设置一个合适的座位，且座位1配有安全带。5.2.7.2潜水钟内应设置辅助起吊设备.用丁潜水员和设备的起吊5.2.7.3潜水钟内应设置超压报警装置。5.2.7.4潜水钟内设置可显示潜水钟内、外压力和钟上应急气瓶压力的压力表，显示潜水钟内、外压力的压力表精度不应低于0.1级，5.2.7.5潜水钟内应配备一个清晰标记的医疗急救箱5
riKaeerkAca-
GB/T40074—2021
5.2.7.6潜水钟内应配备易于读数的氧气检测设备和二氧化碳检测设各5.2.7.7潜水钟内应配备二氙化碳去除装置，去除二氙化碳的能力不应低于一个标准人气压下，潜水钟内每人221./h的处理能力。
5.2.7.8潜水钟内应有合适的照明，照度应满足潜水员在潜水钟内活动和操作的需要，并设置应急照明。
5.2.8脐带
5.2.8.1潜水钟「应配备潜水钟脐带和潜水员脐带，脐带长度根据潜水钟的工作深度和潜水员的遥潜范用确定。
5.2.8.2脐带软管应至少有4倍丁系统工作压力的破坏压力，其额定压力不应低丁系统压力。此外，脐带软管的额定压力不应低于当于设计深度的压力再川2.8MPa，5.2.8.3脐带软管应具备防缠绕的性能或其布置形式可防缠绕5.2.8.4脐带所带接头应能抗膚蚀儿能防意外脱卸，接头的额定压力不应低于软管的额定压力5.2.8.5热水管应能承受相应的温度5.2.8.6若脐带被用作潜水钟叫收的备用设施，则脐带应配备能承受起吊潜水钟时所受载荷的强构件，
5.2.9应急设备
5.2.9.1潜水钟应具备一套与主吊钢缆、导缆、脐带儿关的独立应急起吊系统。5.2.9.2潜水钟上设置了抛重物和抛设备，应考防止意外释放的措施5.2.9.3潜水钟上设置有应急上浮系统时.应急上浮系统应能在潜水钟内操作，各装置的启动应至少由两个可靠的独立步骤操作完成
5.2.9.4应设置潜水钟应急定位系统，该系统应符合1M0RcsolutionA.83l(19)中2.12.5的规定。5.2.10浮力材料
5.2.10.1潜水钟外部若使用厂浮力材料，则所采用的浮力材料的水压压溃强度不成低于最大工作深度下压力的1.5倍，
5.2.10.2浮力材料可通过粘接方式成型，们粘接后其拉伸强度，剪切强度均不应低于原浮力材料的性能。
5.3甲板减压舱
5.3.1一般要求
5.3.1.1饱和潜水系统中配置的中板减压舱应包含居住舱和过渡舱，尽任舱用于潜水员生活起尼，过渡舱用丁浩水员出人不同的区域，5.3.1.2甲板减压舱内空间，成能满足潜水员长时间在高压境下，进行日常牛活和休息以及设各布置的需要。
5.3.1.3中板减压舱舱体内径不应小于2100mm。5.3.1.4中板减压舱的出入口及舱室之间应设置舱门.舱门应安装有压力平衡阀5.3.1.5舱门应能在两侧开启，舱门开启后可固定：5.3.1.6申板减压舱的出入几内径不成小于600mm，出人口的设置应方使人员进出舱室，5.3.1.7甲板减压舱的外表应平整光滑，舱外管路和设备布置成紧凑有序，6
-riKacerKAca-
5.3.2耐压壳体
中板减压舱的耐压壳体应符合5.2.2.~5.2.2.3.5.2.2.5,5.2.2.6的要求。5.3.3接口
5.3.3.1接成符合5.2.3的要求，GB/T40074—2021
5.3.3.2中板减压舱与潜水钟对接口处应设置对接锁紧装置，并采用机械方式实现锁紧。5.3.4供气
甲板诚压舱配置的供气管路及附件应符合5.5.3的要求：5.3.5供热
过渡舱内若末设置坏境控制设备，则应设有一套可控的加热系统。5.3.6供电
甲板减压舱配置的供电设备设施应符合5.7的要求，5.3.7环境控制
甲板减压舱内配置的环境控制系统管路，附件及设备应符合5.5.2的相关要求5.3.8舱内设施
5.3.8.1中板减压舱内部设施应符合（13/T16560-2011中5.3的相关要求，5.3.8.2中板减压舱内应有合适的照明.并能满足潜水员在舱内观察仪表、活动和操作的需要5.3.8.3甲板减压舱内应配备易丁读数的氧气分析设备和氧化碳浓度分析设备：5.3.9保温
所有中板减压舱壳休应覆盖保温隔热的阻燃绝缘材料。5.3.10递物筒
5.3.10.1每个舱室部应至少设置一个递物筒，递物筒的位置应方使舱内外人员的操作。5.3.10.2递物筒的内径不应小于300mm5.3.10.3递物筒外盖1.应设有安全联锁装置.其锁定压力不应人于0,02MPa，复位压力不应人于0.01MPa，递物简1.需安装精度不低于2.5级的压力表，内盖「.应设置平衡阀。5.4高压救生舱
5.4.1饱和潜水系统应设置高压救生舱.用于紧急情况下饱和潜水中的潜水员的救生和撤离，5.4.2高压救生舱的耐压壳体应符合5.2.2.1~~5.2.2.3、5.2.2.5、5,2.2.6的要求，5.4.3高压救生舱舱室内部应能容纳饱和潜水系统中带压状态下的所有潜水员。5.4.4高压救生舱上应设置定位装置，方使搜寻救助。5.4.5高压救生舱应能快速释放与饱和潜水系统脱离，并能作满员情况下正浮丁水面。5.4.6高压救生舱内应配备医疗急救箱，5.4.7高压救生舱的舱1.生命支持系统.应能满足无外界支援情况下潜水员在舱内至少生存72h，5.4.8高压救生舱与外界的各系统管路及电气通信等连接应采用可快速脱离的可靠连接方式。7
-riKacerKAca-
GB/T40074—2021
5.5生命支持系统
5.5.1一般要求
生命支持系统一般山环境控制系统、供气系统、二氧化碳去除装置、热水系统及卫生系统等5.5.1.1
组成。
生命支持系统应能为中板减压舱和潜水钟内人员生命活动的安全环境提供必需的供气、二氧化碳去除，环境调节控制和应急支持。5.5.1.3饱和潜水系统中环境控制系统应考虑设计元余度。5.5.1.4应能在甲板减压舱和潜水钟的控制台（空）实时监测到甲板减压舱和潜水钟内的氧气和二氧化碳含量以及温湿度，
5.5.1.5生命支持系统主要仪表精度要求不应低于表的要求。表1生命支持系统主要仪表精度要求仪表
诚压表或压力传感器
生命支持压力表或压力传感器
氧分压分析设备
二氧化概分析设备
温度表或热电偶表
5.5.2环境控制系统
0.25级，5Cm以偏差小于=0.25
L5ex0E
5%（相对靓度）
5.5.2.1环境控制系统应能刘居舱内的温度和湿度逝行控制5.5.2.2居伴舱内环境稳定的状态下，温度应能控制在设置温度的工1℃范用内：居作舱内环境稳定的状态下，舱内相对湿度在40%～70%范围内按设定要求保持舱室相对湿度，舱内实际相对湿度与设置村对湿度允许误差不大于士10%
5.5.2.3坏境控制系统舱内设备噪声最人值应低于60dB(A)。5.5.3供气系统
供气系统成能在止常潜水作业期间以及成急情况下，向潜水员和载人舱提供合适的呼吸气5.5.3.2饱和潜水系统所需的各类气体的储备量应能满足系统的最大设计要求。5.5.3.3对甲板诚压舱供气应来用两路独立的并可切换的供气系统供应。5.5.3.4各舱的供气系统应能够独立进行加、减压控制，5.5.3.5供气系统安装完成后，应与甲板诚压舱及潜水钟一起行总体密时性能试验，试验压力为最大工作压力，试验介质应取拟充人舱内的最易漏的工作气体或有奖似油漏性能的气体，h内的压力降不成超过1%，并成考虑温度变化的影响，5.5.3.6从常压开始至0.2MPa，各舱和潜水钟最人加压速度不应小于0.2MPa/min，超过0.2MPa后至最大T作压力时.各舱和潜水钟最大加压速度不成小于0.1MPa/min，5.5.3.7大丁0.2MPa时，过渡舱和潜水钟的最大减压速度不应小于0.1MPa/min5.5.3.8配备独立的供氙系统用于居住舱和潜水钟内的代谢氙气补充，使舱内和潜水钟内的氙分压保8
rKaeerkAca-
