标准内容
ICS29.180
备案号：63082—2018

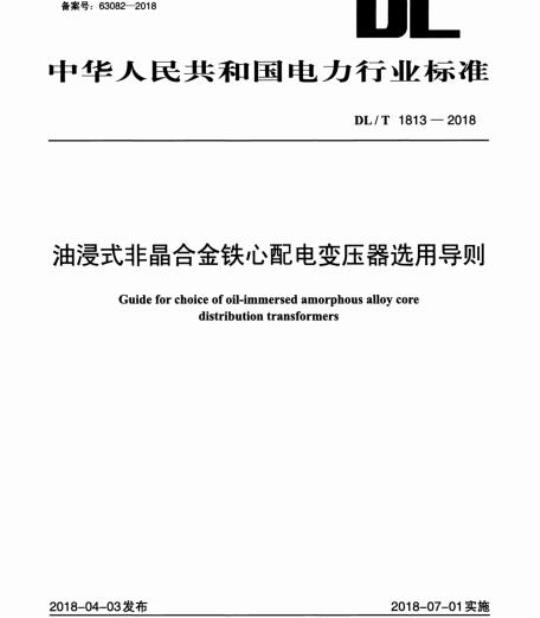

中华人民共和国电力行业标准
DL/T1813—2018
油浸式非晶合金铁心配电变压器选用导则Guide for choice of oil-immersed amorphous alloy coredistributiontransformers
2018-04-03发布
国家能源局
2018-07-01实施
范围·
规范性引用文件
术语和定义
使用条件.
联结组标号及分类
选用原则
结构要求
试验项目：
9标志、起吊、运输和安装·
附录A（规范性附录）
非晶变压器性能参数?
附录B（规范性附录）非晶变压器声功率级限值附录C（规范性附录）非晶合金铁心主要技术参数附录D（资料性附录）非晶变压器产品型号示例次
DL/T1813—2018
DL/T1813—2018
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则编写。本标准由中国电力企业联合会提出。本标准由电力行业电力变压器标准化技术委员会（DL/TC02）归口。本标准起草单位：国网辽宁省电力有限公司、国网辽宁省电力有限公司电力科学研究院、上海置信电气股份有限公司、中国电力科学研究院、电力工业电力设备质量检验测试中心、国网湖北省电力公司电力科学研究院、广东电网公司电力科学研究院、大唐武安发电有限公司、广东海鸿变压器有限公司、国网电力科学研究院武汉南瑞有限公司、特变电工沈阳变压器集团有限公司、合肥ABB变压器有限公司、天津特变电工变压器有限公司、吴江变压器有限公司、特变电工衡阳变压器有限公司、国际铜业协会。
本标准主要起草人：周志强、于在明、凌健、张淑珍、付超、冯天佑、唐铭骏、巩有峰、冯跃旋王珊珊、王磊、杨玉珑、李鹏、薛建平、谢碧园、张凌宇。本标准为首次发布。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
1范围
油浸式非晶合金铁心配电变压器选用导则DL/T1813—2018
本标准规定了电压等级为6kV～20kV的单相和三相油浸式无励磁调压非晶合金铁心配电变压器（以下简称非晶变压器）的使用条件、联结组标号及分类、选用原则、结构要求、试验项目、标志、起吊、运输和安装。
本标准适用于频率为50Hz、电压等级为6kV～20kV、额定容量为5kVA160kVA的单相非晶变压器和额定容量为30kVA～2500kVA的三相非晶变压器。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T191包装储运图示标志
GB/T1094.1电力变压器第1部分：总则GB/T1094.2电力变压器第2部分：液浸式变压器的温升GB/T1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T2900.95
电工术语变压器、调压器和电抗器GB/T12706.2
额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件第2部分：额定电压6kV（Um=7.2kV）到30kV（Um=36kV）电缆GB/T25446—2010油浸式非晶合金铁心配电变压器技术参数和要求DL/T985—2012配电变压器能效技术经济评价导则DL/T1094电力变压器用绝缘油选用导则JB/T6302
变压器用油面温控器
JB/T10430变压器用速动油压继电器3术语和定义
GB/T1094.1、GB/T2900.95及GB/T25446—2010中界定的以及下列术语和定义适用于本标准3.1
非晶合金amorphousalloy
以铁、硅、硼、碳、钻等元素为原料，用急速冷却等特殊工艺使内部原子呈现无序化排列的合金。[GB/T25446—2010，定义3.1]
amorphousalloycore
非晶合金铁心
用具有软磁特性的非晶合金带材制成的变压器铁心。［GB/T25446—2010，定义3.2]］3.3
amorphousalloycoredistributiontransformer非晶合金铁心配电变压器
采用非晶合金铁心的配电变压器。［GB/T25446—2010，定义3.3]
DL/T1813—2018
油浸式非晶合金铁心配电变压器oil-immersedamorphousalloycoredistributiontransformer非晶合金铁心和绕组都浸入绝缘油中的配电变压器。3.5
两框三柱式非晶合金铁心two-framethree-limbamorphousalloycore由两个相同尺寸的单框平行排列组成的铁心，如图1所示。图1两框三柱式非晶合金铁心结构图3.6
三框三柱式非晶合金铁心three-framethree-limbamorphousalloycore由两个相同尺寸的较小方框和一个较大单框平面套装组成的铁心，如图2所示。图2三框三柱式非晶合金铁心结构图3.7
四框五柱式非晶合金铁心four-framefive-limbamorphousalloycore由四个单框平行排列组成五柱式结构的铁心，如图3所示。图3四框五柱式非晶合金铁心结构图2
DL/T1813—2018
三框三柱式非晶合金立体铁心three-framethree-limbamorphousalloytridimensionaltoroidalcore由三个几何尺寸相同的单框拼合而成的三角形立体布置的铁心，也称立体卷铁心，如图4所示。图4三框三柱式非晶合金立体铁心结构图变压器负载率loadratiooftransformer变压器的负载电流与额定电流的比值。注：改写DL/T985—2012，定义3.1.3。使用条件
4.1正常使用条件
4.1.1环境温度应满足下列要求：最高气温：+40℃；
最热月平均气温：十30℃：
年平均气温：+20℃；
最低气温：-25℃；
最大日温差：30K。
4.1.2海拔：≤1000m。
4.1.3环境相对湿度（在25℃时）应满足下列要求：日平均值：≤95%；
月平均值：≤90%。
4.1.4地震烈度：小于9度。即：地表加速度水平方向低于3.0m/s地表加速度垂直方向低于1.5m/s。4.1.5安装地点：户内/户外均可。4.1.6污秽等级：Ⅲ级。
4.2特殊使用条件
4.2.1凡是需要满足4.1条规定的正常环境条件之外的特殊使用条件，应由制造方与用户协商确定。特殊环境条件下，非晶变压器还应符合以下规定：4.2.2
a）当变压器抗震性能要求超过9度（地面水平加速度大于3.0m/s2，地面垂直加速度大于1.5m/s2）时，非晶变压器应采取加强措施，以满足特殊抗震要求。b）在较高环境温度或高海拔环境下的温升限值应满足GB/T1094.2的要求。c）在高海拔环境下的外绝缘应满足GB/T1094.3的要求。3
DL/T1813—2018
5联结组标号及分类
5.1联结组标号
5.1.1单相非晶变压器联结组标号均为Iio、Ii6或Iii6。5.1.2三框三柱式铁心结构的非晶变压器一般联结组标号为Dyn11，也可采用Yyn0。5.1.3四框五柱式铁心结构的非晶变压器采用联结组标号为Dyn11。5.2非晶变压器的分类
5.2.1按相数分：单相非晶变压器、三相非晶变压器。5.2.2按铁心结构型式分：平面铁心非晶变压器、立体铁心非晶变压器。5.2.3按油箱密封结构分：非全密封非晶变压器、全密封非晶变压器。6选用原则
6.1基本选用原则
6.1.1选用非晶变压器技术参数，应以非晶变压器整体的可靠性为基础，综合考虑技术参数的先进性和合理性、经济性，结合运行方式和损耗评价的方式，提出技术经济指标。同时还要考虑可能对系统安全运行、环保、节材、运输和安装空间等方面的影响。非晶变压器的技术参数应符合附录A的要求。
6.1.2应保证非晶变压器的运行环境，如周围空气温度、海拔、环境相对湿度、地震烈度、覆冰厚度、安装地点、污移等级、系统额定电压、安装方式、设备最高电压、最大运行电流、绝缘水平、噪声要求，噪声应符合附录B的要求。6.1.3结构型式一般为：单相非晶变压器、三相平面非晶变压器、三相立体非晶变压器。6.1.4居民区、农村、灌溉、路灯等场所应选用非晶变压器。6.1.5年平均负载率低于30%和低负载时间较长的场所优先选用非晶变压器。6.1.6沿海及多雨地区不宜选用全密封非晶变压器。三相非晶变压器联结组标号优先选用Dyn11。6.1.7
6.1.8对噪声要求较严格的场所，用户应明确提出声级限值要求。6.2系统条件
系统条件如下：
系统额定频率：50Hz；
—系统标称电压：6kV、10kV、20kV、35kV；一设备最高电压（Um）：7.2kV、12kV、24kV、40.5kV；一系统中性点接地方式：不接地、消弧线圈接地或小电阻接地。7结构要求
铁心要求
7.1.1用于加工生产非晶合金铁心的主要原材料应符合附录C的要求。7.1.2单相非晶变压器铁心应为单框两柱或两框三柱式结构，三相非晶变压器铁心应为四框五柱式结构或三框三柱式结构。非晶变压器铁心的单位损耗及单位激磁功率见附录C的要求。4
DL/T1813-2018
7.1.3非晶变压器整个铁心应处于非受力状态，同时不应由于运输或运行中的振动而发生松动、位移。铁心表面应采取防碎片逸出措施。7.1.4铁心与夹件、器身与油箱之间应采取隔震措施。7.2绕组及引出线要求
7.2.1全部绕组均应采用优质导线或箔材料，绕组的设计应使电流和温度沿绕组均匀分布，并使绕组在全波和截波冲击试验时得到最佳的电压分布。7.2.2绕组应在运行中不发生位移、变形。7.2.3绕组应能支撑铁心的重量。7.2.4引线与绕组间的连接宜采用冷压或磷铜焊接等方式，不得采用锡焊。7.3安全保护装置
7.3.1压力释放装置
7.3.1.1非晶变压器均应装有压力释放装置，当内部压力达到安全限值时应可靠动作，释放压力。7.3.1.2非晶变压器应保证在最高环境温度与允许过负载状态下，压力释放装置不动作。7.3.2气体继电器
7.3.2.1800kVA及以上带有储油柜的非晶变压器宜装有气体继电器，全密封非晶变压器可采用速动油压继电器。
7.3.2.2气体继电器的接点容量在交流220V或110V时不小于66VA，直流有感负载时，不小于15W。7.3.2.3速动油压继电器的接点容量应符合JB/T10430的相关规定。7.3.2.4积聚在气体继电器内的气体数量达到250mL～300mL或油流速超过整定值时，应分别接通相应的接点，用以报警或跳闸。
7.3.2.5自然冷却（ONAN）的变压器，流经气体继电器的油流速度达到1.0m/s（偏差为土20%）时，油流速动接点应接通。
7.3.2.6气体继电器的安装位置及其结构应能观察到聚集气体的体积，并应便于收集气体。7.3.3油温测量装置
7.3.3.11000kVA及以上的非晶变压器，需装设项层油温测量装置。对器身内部存在气垫的全密封变压器，温度计座应插入油中，一般应大于35mm。7.3.3.2信号接点容量在交流电压220V时，不低于50VA，在直流有感负载时，不低于15W。温度计的准确度应符合JB/T6302的相关规定。7.3.3.3测温装置的安装位置应便于观察。7.3.4根据用户要求，也可采用集压力、温度、气体继电器及油位等多个功能于一体的继电器。7.4出线装置
7.4.1根据实际需求，可选用插拔式肘型电缆终端或纯瓷套管。7.4.2出线装置的额定电压应与非晶变压器高、低压侧线端的额定电压相适应。7.4.3
出线装置的额定电流应与非晶变压器的最大负载能力相一致。7.4.4套管接线端子连接处，在空气中对空气的温升应不大于55K，在油中对油的温升应不大于15K。7.4.5出线装置的安装位置和相互位置距离应便于接线，而且其带电部分之间空气间隙，应能满足GB/T1094.3的要求。
7.4.6套管引出导电杆材质应为T2铜。7.4.7套管出线端的接线装置应采用不低于H80合金铜，并确保有足够载流面积。接线端子的接触面应镀锡，100kVA及以上非晶变压器低压出线应配置平板接线端子。5
DL/T1813—2018
7.4.8当高压侧出线装置采用插拔式肘型电缆终端时，插拔式肘型电缆终端的具体技术要求参照GB/T12706.2等相关规范及标准。
7.5油箱及附件
7.5.1非晶变压器油箱结构型式包括普通油箱和波纹油箱。7.5.2500kVA及以下变压器油箱应能承受103kPa正压力无开裂和永久变形。7.5.3油箱的下部靠近箱底的箱壁上应装有用于排油的阀门。排油管的直径应不小于10mm。7.5.4采用膨胀式散热器油箱或波纹油箱内部无气体缓冲层时，油箱上部宜安装油位计：内部充有气体缓冲层的非弹性结构密封式油箱侧面应有便于观察的、能指示25℃时油面位置的标记，并应装设指针式油位计。
7.5.5非晶变压器的储油柜（若有）应有足够容量，且需配备容量不小于500mL容积的吸湿器。7.5.6无励磁分接开关应有定位装置，挡位调整后应将定位销锁定。7.5.7非晶变压器一般装有底座，其焊接位置及尺寸应符合图5的规定。图中尺寸L可按非晶变压器大小选择为300mm、400mm、550mm、660mm、820mm、1070mm。L
图5箱底底座焊接位置及尺寸（面对长轴方向）7.5.8所有密封件外露部位宜采取防紫外线措施。7.5.9非晶变压器铁心和较大金属结构零件均应通过油箱可靠接地。7.5.10非晶变压器上的组件均应符合相应的标准。7.5.11非晶变压器油中除抗氧化剂外，不应含有任何添加剂。应根据用户最低冷态投运温度的要求，按照DL/T1094的要求，选用T-10℃、I-10℃、T-30℃、I-30℃或I-40℃新油。8试验项目
8.1例行试验
例行试验项目如下：
a）绕组电阻测量：
b）电压比测量和联结组标号检定：短路阻抗和负载损耗测量：
空载损耗和空载电流测量：
绕组对地及绕组间直流绝缘电阻测量；e
绝例行试验（外施耐压试压、短时感应耐压试验）：g）压力密封试验；
h）绝缘油耐压试验。
型式试验
型式试验项目如下：
a）温升试验：
b）绝缘型式试验：
c）声级测定。
8.3特殊试验www.bzxz.net
特殊试验项目如下：
a）绝缘特殊试验；
b）绝缘系统电容的介质损耗因数（tans）测量：c）暂态电压传输特性测定；
d）三相变压器零序阻抗测量；
e）1.1倍过电流试验（4h）；
f）短路承受能力试验；
g）现场真空密封试验：
h）外部涂层检查；
i）油箱运输适应性机械试验或评估（用户与制造厂协商制定）。DL/T1813—2018
对于本部分没有规定的试验方法，或合同中有规定但上述列项中没有的试验项目，试验方法按协议。
8.4交接试验
交接试验项目包括：
a）测量绕组连同套管的直流电阻；b）电压比测量；
c）联结组标号检定；
d）测量绕组连同套管的绝缘电阻；e）绕组连同套管的交流工频耐压试验。9标志、起吊、运输和安装
9.1标志
9.1.1非晶变压器应有接线端子、运输及起吊部位、连接部位、接地部位等标识、标志，标志内容应符合相关标准规定。
变压器的套管排列顺序和位置一般如图6～图12所示。X
图6单相非晶变压器的套管排列
DL/T1813-2018
低压3端子单相非晶变压器的套管排列图7
图8低压端子侧出线单相非晶变压器的套管排列6
图9三相平面非晶变压器的套管排列c
图10高、低压端子侧出线，高压肘形插拔头三相非晶变压器的套管排列8
图11立体卷铁心非晶变压器的高压套管三角排列A
图12立体卷铁心非晶变压器的高压套管一字排列DL/T1813—2018
9.1.2非晶变压器应有铭牌，铭牌上标示的内容应符合GB/T1094.1的规定。对于低压为2×（0.22~0.24）kV组合的非晶变压器，其低压绕组内部接线图应在铭牌中标示出。9.1.3变压器的产品型号表示方法参见附录D。9.2起吊
9.2.1非晶变压器应具有承受变压器总重的起吊装置及起吊标志。9.2.2非晶变压器器身、油箱、可拆卸结构的储油柜（如有）和散热器等均应有起吊装置。9.3运输
9.3.1非晶变压器应在经过正常的铁路、公路及水路运输后相互位置不变，紧固件不松动。9.3.2非晶变压器组、部件（如套管、散热器、阀门等）的结构及布置位置，应不妨碍吊装、运输及运输中紧固定位。
9.3.3非晶变压器的包装应符合GB/T191规定。9.3.4产品在贮存、运输和安装时，应保证非晶变压器不渗漏，所有部件不得损坏、进水和受潮。9.4安装
9.4.1非晶变压器安装前应认真阅读非晶变压器安装使用说明书、铭牌图、外形尺寸图，了解产品重量、安装方法等内容，准备好相应的设备和工具。9.4.2户外式安装的非晶变压器，一般离开墙壁和其他障碍物800mm，相邻非晶变压器之间应有9
