AQ 1030-2007
基本信息
标准号： AQ 1030-2007
中文名称：煤矿用运输绞车 安全检验规范
标准类别：安全行业标准(AQ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：844508
标准分类号
关联标准
出版信息
相关单位信息
标准简介
AQ 1030-2007.Safety inspection code of haulage winch for coal mines.
1范围
AQ 1030规定了煤矿用运输绞车(以下间称绞车)的产品分类、检验要求、检验内容、检验方法、检验规则。
AQ 1030适用于煤矿井下在倾角小于30°的巷道牵引矿车运输物料的绞车,不适用于提升或运输人员的绞车。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为AQ 1030的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于AQ 1030，然而，鼓励根据AQ 1030达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于AQ 1030。
GB 2894 安全标志(GB 2894-1996, neq ISO 3864: 1984)
GB/T 3768 声学声压法测定噪声源声功率级反射面.上方采用包洛测量表面的简易法(GB/T3768-1996,eqv ISO 3746: 1995)
GB 3836.1 爆炸性气体环境用电气设备 第1部分:通用要求(GB 3836. 1-2000, eqv IE(60079-0: 1998)
GB 3836.2 爆炸性气体环境用电气设备 第2部分:隔爆型“d”(GB 3836. 2-2000, eqv IEC60079-1: 1990)
GB/T 7679. 3-2005 矿山机械术语第3部分:提升设备
GB 9969. 1 工业产品使用说明书总则
GB/T 13306 标牌
GB/T 15706.2 机械安全基本概念与设计通则第2部分:技术原则与规范(GB/T 15706. 2-1995, eqv ISO/TR 12100-2: 1992)
IB 8515-1997 矿用绞车安全要求
MT/T 154.8-1996 煤矿辅助运输设备型号编制方法
《煤矿安全规程》国家安全生产监督管理总局2006年版
3术语和定义
GB/T 7679. 3-2005中确立的以及下列术语和定义适用于本标准。为了方便重复列出了GB/T7679. 3-2005中的一些术语。
3.1
卷简直径
1范围
AQ 1030规定了煤矿用运输绞车(以下间称绞车)的产品分类、检验要求、检验内容、检验方法、检验规则。
AQ 1030适用于煤矿井下在倾角小于30°的巷道牵引矿车运输物料的绞车,不适用于提升或运输人员的绞车。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为AQ 1030的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于AQ 1030，然而，鼓励根据AQ 1030达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于AQ 1030。
GB 2894 安全标志(GB 2894-1996, neq ISO 3864: 1984)
GB/T 3768 声学声压法测定噪声源声功率级反射面.上方采用包洛测量表面的简易法(GB/T3768-1996,eqv ISO 3746: 1995)
GB 3836.1 爆炸性气体环境用电气设备 第1部分:通用要求(GB 3836. 1-2000, eqv IE(60079-0: 1998)
GB 3836.2 爆炸性气体环境用电气设备 第2部分:隔爆型“d”(GB 3836. 2-2000, eqv IEC60079-1: 1990)
GB/T 7679. 3-2005 矿山机械术语第3部分:提升设备
GB 9969. 1 工业产品使用说明书总则
GB/T 13306 标牌
GB/T 15706.2 机械安全基本概念与设计通则第2部分:技术原则与规范(GB/T 15706. 2-1995, eqv ISO/TR 12100-2: 1992)
IB 8515-1997 矿用绞车安全要求
MT/T 154.8-1996 煤矿辅助运输设备型号编制方法
《煤矿安全规程》国家安全生产监督管理总局2006年版
3术语和定义
GB/T 7679. 3-2005中确立的以及下列术语和定义适用于本标准。为了方便重复列出了GB/T7679. 3-2005中的一些术语。
3.1
卷简直径
标准图片预览
标准内容

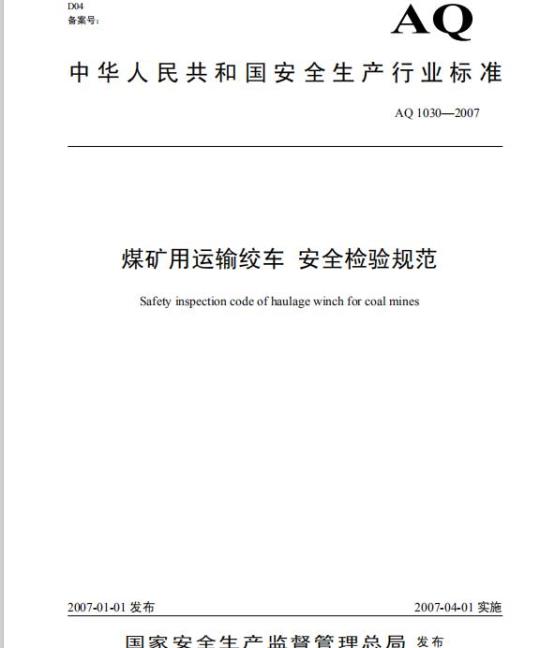

ICS73-010
备案号：
中华人民共和国安全生产行业标准AQ1030—2007
煤矿用运输绞车安全检验规范
Safety inspection code of haulage winchfor coal mines2007-01-01发布
2007-04-01实施
国家安全生产监督管理总局发布本标准为全文强制性标准。
本标准由国家安全生产监督管理总局提出。本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口AQ10302007
本标准起草单位：矿用产品安全标志办公室、煤炭科学研究总院上海分院本标准主要起草人：王国键、傅晓刚、杨大明、陈杰、俞喆、张晓君1范围
煤矿用运输绞车安全检验规范
AQ1030—2007
本标准规定了煤矿用运输绞车（以下间称绞车）的产品分类、检验要求、检验内容、检验方法、检验规则。
本标准适用于煤矿并下在倾角小于30°的巷道牵引矿车运输物料的绞车，不适用于提升或运输人员的绞车。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB2894安全标志（GB2894-1996，neqIS03864:1984）GB/T3768声学声压法测定噪声源声功率级反射面上方采用包洛测量表面的简易法（GB/T3768-1996,eqvIS03746:1995
GB3836.1爆炸性气体环境用电气设备第1部分：通用要求（GB3836.1-2000,eqVIEC60079-0:1998)
GB3836.2爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB3836.2-2000,eqVIEC60079-1:1990)
GB/T7679.3-2005矿山机械术语第3部分：提升设备GB9969.1工业产品使用说明书总则GB/T13306标牌
GB/T15706.2机械安全基本概念与设计通则第2部分：技术原则与规范（GB/T15706.2-1995，eqVIS0/TR12100-2:1992)
JB8515-1997矿用绞车安全要求
MT/T154.8-1996煤矿辅助运输设备型号编制方法《煤矿安全规程》国家安全生产监督管理总局2006年版3术语和定义
GB/T7679.3-2005中确立的以及下列术语和定义适用于本标准。为了方便重复列出了GB/T7679.3-2005中的一些术语。
卷筒直径diameterofdrum
卷筒缠绳表面至卷筒中心距离的两倍。3.2
卷筒宽度widthofdrum
卷筒两个挡绳板内侧的距离。
【GB/T7679.3-2005，定义2.2.5】3.3
基准层上钢丝绳静张力maximumstaticsuspendedload（ofstandardrope）容绳量长度之半的点所在的层的钢丝绳所允许承受的最大静张力。1
AQ10302007
maximumspeedofstandardrope
基准层上钢丝绳速度
容绳量长度之半的点所在的层的钢丝绳速度。3.5
容绳量
量ropecapacity
缠绕在卷筒上的钢丝绳长度。
【GB/T7679.3-2005,定义2.2.23】4产品分类
4.1型式
4.1.1结构型式
绞车的工作机构应制成卷筒缠绕式，采用行星齿轮传动的形式。4.1.2绞车按电气设备类型分为
a）隔爆型；
b）非隔爆型。
4.1.3产品型号
绞车型号表示方法应符合MT/T154.8-1996的规定。J
口X口口
改进序号
基准层上钢丝绳速度，单位为米每秒（m/s）基准层上钢丝绳静张力，单位为千牛（kN）隔爆型（非隔爆型不注）
运输绞车
卷扬机类
示例1：基准层上钢丝绳静张力为40kN，基准层上钢丝绳速度为1.25m/s的隔爆型运输绞车：JYB-40×1.25；示例2：基准层上钢丝绳静张力为50kN，基准层上钢丝绳速度为1.40m/s的非隔爆型运输绞车：JY-50×1.40。4.2基本参数
绞车基本参数及尺寸应符合表1的规定。1基本参数
基准层上钢丝绳静张力
基准层上钢丝绳速度
容绳量
钢丝绳
5检验要求
工作条件
公称抗拉强度
JY-30×□
JYB—30×
≥600
JY-40×
JYB-40×□
≥650
绳6×19或6×37
JY-50×
JYB—50×■
≥650
AQ10302007
5.1.1隔爆型绞车工作时，周围空气中的瓦斯、煤尘等不应超过《煤矿安全规程》中规定的浓度5.1.2非隔爆型绞车不应用于有瓦斯、煤尘等易燃、易爆气体的场所。5.1.3绞车应安装在空气温度0℃~40℃、相对湿度不大于85%（环境温度为20℃土5℃时），海拔高度不超过1000m的机房内，应能防止液体浸入电器内部，无剧烈震动、颠簸，无腐蚀性气体的环境中工作。
5.1.4当海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电气设备应根据制造厂和用户的协议进行设计或使用。5.2基本要求
5.2.1绞车应符合本标准要求，并按照经规定程序批准的图样及技术文件制造。5.2.2绞车应符合《煤矿安全规程》和JB8515-1997的有关规定。5.2.3绞车所有的原材料、标准件、外购件均应符合现行国家标准或行业标准。5.2.4隔爆型绞车配套的电气设备应符合GB3836.1和GB3836.2的规定，且应经国家授权的防爆检验机构进行防爆检验，并取得煤矿矿用产品安全标志证书。5.2.5绞车的通用件、易损件、备用件应保证质量与互换性。5.2.6凡本标准未规定的一般性技术要求如原材料、标准件、铸锻件、外购件、配套件、及电气元件、电气设备等均应符合现行国家标准和行业标准之要求。5.2.7用户应根据制造厂说明书的要求进行安装、调试和运转5.3标志
5.3.1标志部位：产品应按图样规定的明显位置固定产品标牌和煤矿矿用产品安全标志牌5.3.2绞车标志的型式和尺寸应符合GB/T13306的规定；煤矿矿用产品安全标志标识的型式和尺寸应符合国家有关机构的规定。
5.3.3标志的内容应符合GB/T13306的规定。内容如下：a）制造厂名称、商标；
b）产品型号和名称：
c）主要技术参数：
d）制造编号及出厂日期：
e）“MA”标志和煤矿矿用产品安全标志编号。5.3.4在绞车安装场所有潜在危险存在时，应设置安全警告标志。安全警告标志应符合GB2894的规定。
5.3.5每台绞车应随机提供下列技术文件，装入指定箱内：a）产品合格证：
b）矿用产品安全标志证书复印件：c）产品使用维护说明书（包括绞车总图、基础图、主要零部件安装图、易损件图样、电气原理图、接线图和电气原部件明细表等）：d)成套发货表及装箱清单以及备件目录等。5.4使用说明书
5.4.1使用说明书应包括机械和电气两方面内容，其编写应符合GB9969.1的有关规定。5.4.2使用说明书应包括如下内容：a）产品名称、规格和主要技术参数：b）主要用途和适用范围；
c）适用的工作条件和环境；
d）结构示意图：
e）系统说明（机械传动系统、电气控制系统和其他系统）：f）安装与调试方法：
AQ1030—2007
g）使用与操作方法：
h）维护与保养方法；
i）常见故障及排除方法；
j）外形尺寸及重量。
5.4.3绞车操纵和控制部分的说明应清楚、明确5.4.4使用说明书的用语应适合操作人员阅读，5.4.5使用说明书还应以醒目的方式给出使用与维护中预防危险的特别说明。绞车安装运行中特别的安全说明：a）应清楚地告诉操作者哪里有危险，应采取什么措施，从而在工作中安全地解决：b）设备正常启动条件、启动顺序：c）设备正常停机条件、停机顺序；d）有关防护装置的安装与功能说明：e）用于并下有防爆要求的绞车的特别的警告说明：f）操作者经培训合格后方可上岗，安全防护措施应作为培训的重点内容之一。5.4.6维护和保养作业中的特别的安全说明：如果操作人员需要在危险范围内进行维护工作，那么应在下列条件下才能进行：a）应有两名对安全条例完全熟悉的人，一个对进行维护工作的另一个人的安全进行监控：b）监控人员能方便地触及到急停装置；c）进行维护的区域应有相应的照明；d）监控者与维护工之间要有一种可靠的方式进行对话；e）只有当绞车处于停机状态，启动开关无人能够触及，并悬挂警示标志时，才充许一个人独自对设备进行维护。
6检验内容
6.1制造与装配
6.1.1所用材料均应附有质量保证书，必要时应进行化验或鉴别，确认合格后方可使用6.1.2外购件、外协件均应附有质量合格证书，部件属安全标志管理的产品须有在有效期内的煤矿矿用产品安全标志证书，必要时按相应标准进行检验，验收合格后方可装配。6.1.3铸件不应有疏松、气孔、砂眼、裂纹等影响强度的缺陷。6.1.4锻件不应有裂纹、夹层、氧化层、折叠、结疤等影响强度的缺陷。6.1.5焊接件焊缝不应有裂纹、夹渣、间断、烧穿等缺陷。6.1.6锐边、尖角和凸出部分的设计应符合GB/T15706.2的要求。6.1.7卷筒不应有降低机械性能和使用性能的缺陷。6.1.8机座应有足够的刚度，能承受频繁的起动和制动。6.2外观质量
外露弹簧和可调螺栓等连接件应具有防锈层。6.3安全防护
6.3.1绞车所有外露旋转零部件（除卷筒、制动器外）应有防护罩。6.3.2卷筒边缘高出最外1层钢丝绳的高度，至少为钢丝绳直径的2.5倍。6.3.3钢丝绳头固定在卷筒上，应有特备的容绳或卡绳装置，不能系在卷筒轴上；绳孔不能有锐利的边缘，钢丝绳的弯曲不能形成锐角。6.3.4卷筒直径与钢丝绳的绳径比应大于25。6.3.5卷筒上的螺钉不应高出卷筒圆周表面。6.3.6操作位置应有良好的可视性，保证对人员不构成危险。6.3.7绞车应设置总停开关，防止突发事件引发的危险。4
6.4使用性能
6.4.1操纵机构应灵活可靠，操作方便、安全。6.4.2工作时应运转平稳，无异常现象。6.4.3绞车所有密封处不应有漏油现象。6.4.4整机噪声不应大于90dBA)。6.4.5绞车工作时各部分温升不应超过35℃，最高油温不应超过70℃。AQ10302007
6.4.6基准层上钢丝绳静张力应符合表1的规定，且绞车在额定负载下电动机的实测功率不应大于电动机的额定功率。
基准层上钢丝绳的速度应满足表2要求。6.4.7
表2钢丝绳速度
基准层上钢丝绳速度m/s
JY-30×
JYB—30×
6.4.8超负荷试验后，各部位不应有异常现象发生。6.4.9超负荷试验后，连接部位不应有松动现象。6.5制动系统
JY-40x■
JYB-40×
JY—50×2
JYB-50×
6.5.1绞车应设置独立的工作制动和安全制动器。安全制动器制动的同时应自动切断运输装置的电源。6.5.2安全制动器应采用重锤力或弹簧力进行制动。6.5.3安全制动时闻瓦空行程时间不应超过0.5s。6.5.4绞车的工作制动器和安全制动器在制动时，其制动力矩不应小于额定静力矩的3倍。制动力矩按下式进行计算。
（TjXR）Mz≥3
式中：
Tj一—试验制动力，单位为千牛（kN）；R—卷简缠绳后的半径，单位为米（m）：额定静力矩，单位为千牛米（kNm）。Mz
6.5.5采用手动时，其最大操作力不大于200N。6.5.6制动闸瓦（带）与制动轮的接触面积应不小于70%。6.5.7
闸瓦（带）与制动轮松闸后的间隙：平移式块式制动器不应大于2mm，且上下相等；角移式块式制动器在闸瓦中心不应大于2.5mm；带式制动器不应大于3mm。
6.5.8闸瓦（带）与制动轮无缺损，无断裂，表面无油迹。6.5.9闸瓦（带）不允许有影响使用性能的龟裂、起泡、分层等缺陷。6.5.10闸瓦（带）不准拉毛或刮伤试验盘。6.6隔爆型绞车用制动闸瓦摩擦性能6.6.1在摩擦试验时，不应发生有焰燃烧和无焰燃烧现象，在密闭的隔爆箱内不应引起爆炸。6.6.2在摩擦试验时，试件和试验盘表面温度不应大于150℃。6.7深度指示器
6.7.1绞车应设有深度指示器。
6.7.2深度指示器应能指示出牵引矿车所在位置。7检验方法
7.1卷筒边缘距测定
AQ1030—2007
绞车卷筒边缘距为钢丝绳直径倍数的检查，测量绞车卷筒边缘高出最外1层钢丝绳的高度，取其平均值并除以钢丝绳直径。
7.2空运转试验
绞车空运转正反向各20min。
7.3负荷试验
7.3.1试验方法wwW.bzxz.Net
a）绞车试验时，底座应水平放置，安装应牢固可靠；b）试验应在额定电压下进行，其极限偏差为额定电压的土5%：c）用提升重物的方法进行负荷试验，试验时应按25%、50%、75%的额定负荷逐级加载，各级加载提升次数不少于10次，每次提升高度不低于8m；d）用额定负荷做正，反向试验的次数各不应少于20次。7.3.2钢丝绳静张力测定应用精度不低于2级的测力装置连接在钢丝绳和提升容器之间测量试验的加载负荷。
7.3.3绞车输入功率测定应在额定负荷和额定转速情况下用精度不低于2级的功率测试装置测定7.3.4绞车噪声测定应按GB/T3768的规定，用精度不低于土1dB(A)的测量仪器进行测定。7.3.5钢丝绳速度测定应用精度不低于2级的测速装置进行测量。7.3.6温度测定应在试验前和负荷试验后3min内，用精度不低于士0.5%测温仪器进行测定。试验前和负荷试验后温度差即为温升。
7.4超负荷试验
用额定负荷的120%做上出绳方向的超负荷试验，试验次数不应少于3次。超负荷试验后检查：绞车密封性、连接部位的松紧性。
7.5制动系统试验
7.5.1制动器制动力矩测定应用精度不低于2级的测量装置进行，每套制动器应单独测定。7.5.2手把操纵力测定应用精度不低于2级的测力仪器进行测量。测量时测力装置应与操纵杆保持垂直。
7.5.3安全制动空行程时间测定应用精度不低于土1/100s的测试仪器进行测定。7.5.4闸与制动盘接触面积测定应用游标卡尺和钢板尺测量。7.5.5闸瓦间隙测定应用塞尺测量。7.6隔爆型绞车用制动闸瓦摩擦性能试验摩擦试验采用专用摩擦火花测试装置进行测定。8检验规则
8.1检验分类
绞车的检验分出厂检验和型式检验8.2出厂检验
8.2.1每台绞车应经制造厂质量检验部门检验合格后方可出厂。8.2.2若检验项目有一项不合格，则认为被检验绞车不合格。8.2.3出厂检验项目见表3。
8.3型式检验
8.3.1凡属下列情况之一者，应进行型式检验：a）试制产品；
b）更新换代的新产品；
c）转厂生产的产品；
d）绞车的设计、工艺或材料等改变而影响产品的性能时：e）正常批量生产的产品每四年进行一次：6
f）停产两年以上恢复生产时；
g）国家有关机构提出进行型式检验的要求时；h）出厂检验结果与型式检验结果有较大差异时。表3检验项目
检验项目
制造与装配
外观质量
安全防护
空运转试验
负荷试验
超负荷试验
制动系统
制动闸瓦摩擦性能试验
深度指示器
检验要求
6.4.1~6.4.4
6.4.1~6.4.7
6.4.8、6.4.9
注1：“△”表示必检项目；“二”表示不检项目；注2：可检查制造过程检验记录、探伤报告、合格证：注3：非隔爆型绞车无此项。
检验方法
型式检验抽样在出厂检验合格的绞车中随机抽取一台绞车。若检验项目有一项不合格，则认为被检验绞车不合格。8.3.3
型式检验项目见表3。
AQ1030—2007
检验类别
型式检验
出厂检验
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
