DL/T 2000-2019
基本信息
标准号： DL/T 2000-2019
中文名称：1000kV交流变压器本体与调压补偿变压器联合局部放电现场测量导则
标准类别：电力行业标准(DL)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：15321391
相关标签： 交流 变压器 本体 调压 补偿 联合 局部 放电 现场 测量
标准分类号
关联标准
出版信息
相关单位信息
标准简介
DL/T 2000-2019.Guide for on-site united partial discharge measurement for 1000kV main transformer with voltage regulating and compensating transformer.
1范围
DL/T 2000规定了1000kV 交流变压器本体与调压补偿变压器联合局部放电现场测量的试验目的、要求和方法，现场干扰的抑制措施。
DL/T 2000适用于1000kV交流变压器本体与调压补偿变压器联合局部放电现场测量。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本( 包括所有的修改单)适用于本文件。
GB/T 1094.3电力变压器第3 部分:绝缘水平、绝缘试验和外绝缘空气间隙
GB/T 2900.95-2015 电工术语 变压器、调压器和电抗器
GB/T 7354局 部放电测量
GB/T 50832-2013 1000kV 系统电气装置安装工程电气设备交接试验标准
DLT417- 2006 电力 设备局部放电现场测量导则
DL/T 1275 1000kV 变压器局部放电现场测量技术导则
3术语和定义
GB/T 2900.95- 2015 和DL/T 417- 2006 中界定的以及下列术语和定义适用于本文件。为了方便使用，以下重复列出了某些术语和定义。
3.1本体变压器main transformer
当1000kV变压器采用变压器本体与调压补偿变压器分箱布置时，变压器的本体部分。
[GB/T 50832- 2013， 定义2.1.2]
3.2调压补偿变压器voltage regulating and compensating transformer
与本体变压器分箱布置的变压器的调压补偿部分。补偿变压器的作用是在中性点调压过程中减小变压器第三绕组的电压波动。
[GB/T 50832- -2013， 定义2.1.3]
1范围
DL/T 2000规定了1000kV 交流变压器本体与调压补偿变压器联合局部放电现场测量的试验目的、要求和方法，现场干扰的抑制措施。
DL/T 2000适用于1000kV交流变压器本体与调压补偿变压器联合局部放电现场测量。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本( 包括所有的修改单)适用于本文件。
GB/T 1094.3电力变压器第3 部分:绝缘水平、绝缘试验和外绝缘空气间隙
GB/T 2900.95-2015 电工术语 变压器、调压器和电抗器
GB/T 7354局 部放电测量
GB/T 50832-2013 1000kV 系统电气装置安装工程电气设备交接试验标准
DLT417- 2006 电力 设备局部放电现场测量导则
DL/T 1275 1000kV 变压器局部放电现场测量技术导则
3术语和定义
GB/T 2900.95- 2015 和DL/T 417- 2006 中界定的以及下列术语和定义适用于本文件。为了方便使用，以下重复列出了某些术语和定义。
3.1本体变压器main transformer
当1000kV变压器采用变压器本体与调压补偿变压器分箱布置时，变压器的本体部分。
[GB/T 50832- 2013， 定义2.1.2]
3.2调压补偿变压器voltage regulating and compensating transformer
与本体变压器分箱布置的变压器的调压补偿部分。补偿变压器的作用是在中性点调压过程中减小变压器第三绕组的电压波动。
[GB/T 50832- -2013， 定义2.1.3]

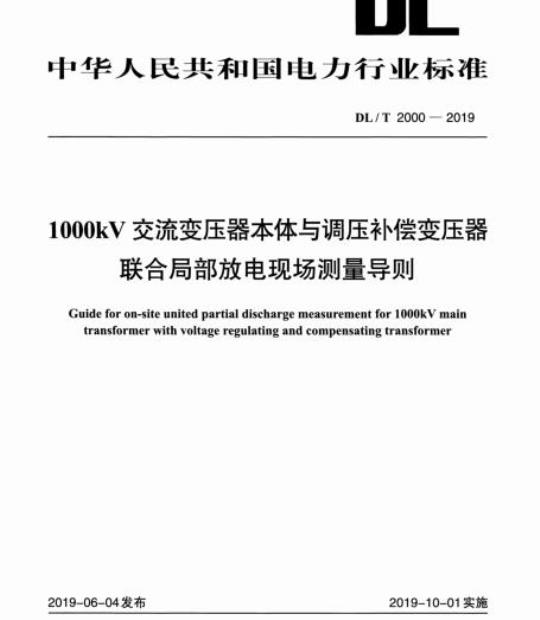

标准图片预览
标准内容
ICS29.180
中华人民共和国电力行业标准
DL/T2000—2019
1000kV交流变压器本体与调压补偿变压器联合局部放电现场测量导则
Guideforon-siteunitedpartialdischargemeasurementfor1oookVmaintransformer with voltage regulating and compensating transformer2019-06-04发布
国家能源局
2019-10-01实施
范围·
规范性引用文件
术语和定义
试验设备.
6试验方法
7现场干扰和抑制，
附录A（资料性附录）试验设备参数及现场试验数据典型示例附录B（规范性附录）试验数据记录基本要求，DL/T2000—2019
DL/T2000—2019
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准由中国电力企业联合会提出。本标准由电力行业电力变压器标准化技术委员会（DL/TC02）归口。本标准起草单位：国网湖北省电力有限公司电力科学研究院、电力工业电气设备质量检验测试中心、中国电力科学研究院有限公司、国网湖北省电力有限公司、国网浙江省电力有限公司电力科学研究院、国网电力科学研究院武汉南瑞有限责任公司、国网河北省电力有限公司电力科学研究院、特变电工股份有限公司、ABB重庆变压器有限公司、特变电工沈阳变压器集团有限公司、保定天威保变电气股份有限公司、特变电工衡阳变压器有限公司、特变电工股份有限公司新疆变压器厂、常州东芝变压器有限公司、大唐淮北发电厂。本标准主要起草人：鲁非、邓万婷、任晓红、张淑珍、李红兵、邵芪峰、李晨、杜振波、刘宏亮、邓建钢、贾贺强、刘龙明、孙继成、李勇、陈永维、蒋勇、孙健、秦福钧。本标准为首次发布。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
1范围
DL/T2000—2019
1000kV交流变压器本体与调压补偿变压器联合局部放电现场测量导则
本标准规定了1000kV交流变压器本体与调压补偿变压器联合局部放电现场测量的试验目的、要求和方法，现场干扰的抑制措施。本标准适用于1000kV交流变压器本体与调压补偿变压器联合局部放电现场测量。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T2900.95-2015电工术语变压器、调压器和电抗器GB/T7354局部放电测量
GB/T50832—20131000kV系统电气装置安装工程电气设备交接试验标准DL/T417—2006电力设备局部放电现场测量导则DL/T12751000kV变压器局部放电现场测量技术导则3术语和定义
GB/T2900.95—2015和DL/T417—2006中界定的以及下列术语和定义适用于本文件。为了方便使用，以下重复列出了某些术语和定义。3.1
maintransformer
本体变压器
当1000kV变压器采用变压器本体与调压补偿变压器分箱布置时，变压器的本体部分。[GB/T50832—2013，定义2.1.2]3.2
调压补偿变压器voltageregulatingandcompensatingtransformer与本体变压器分箱布置的变压器的调压补偿部分。补偿变压器的作用是在中性点调压过程中减小变压器第三绕组的电压波动。
［GB/T50832—2013，定义2.1.3]3.3
变频电源variablefrequencypowersupply采用电力半导体器件及电力电子变频电路，能将工频交流电经过交流一直流一交流变换输出不同频率正弦波电能的装置。
中间试验变压器
stepuptransformer
连接变频电源与被试变压器，并匹配试验电压和容量的变压器。1
DL/T2000—2019
隔离变压器isolatingtransformer用以对两个或多个有耦合关系的电路进行电磁屏蔽隔离，以防正被试品击穿时损坏测试仪器或防止电磁于扰对测试系统产生影响的变压器。其变比一般接近1。3.6
补偿电抗器
compensatingreactor
在试验中，提供感性无功功率的电抗器。3.7
联合局部放电测量unitedpartialdischargemeasurement当1000kV单相油浸式自耦电力变压器采用变压器本体部分与调压补偿部分分箱布置时，将本体变压器与调压补偿变压器进行电气连接，联合开展长时感应电压试验及局部放电测量。4总则
4.1试验目的
1000kV交流变压器在运输、现场安装以及大修后或必要时现场考核其绝缘性能。4.2试验前应具备的条件
4.2.1被试变压器的绝缘电阻、直流电阻、变比、套管及绕组介损、外施耐压、绝缘油等现场试验结果合格。
被试变压器各侧套管电流互感器的二次端子全部短路并接地。被试变压器热油循环后已静置168h以上或按制造厂规定。4.2.3
被试变压器已充分排气，绕组短接对地充分放电。4.2.4
4.2.5本体变压器高压、中压、低压套管和调压补偿变压器各套管均加装均压环，均压环尺寸参见附录A。
被试变压器外壳、铁芯、夹件及周围金属物件均可靠接地4.2.7
被试变压器套管表面清洁干燥。试验时的油温应不低于5℃、湿度不大于80%。4.2.8
供电电源容量应满足试验设备启动及被试品所需的最大试验容量且保护整定值应有足够裕度4.2.9
电源电缆载流面积应满足试验电流要求，避免试验中跳闸。4.2.10应考虑变压器铁芯剩磁的影响，在试验前宜进行消磁。4.2.11试验回路的干扰水平不大于被试变压器规定允许局部放电量的50%。5试验设备
5.1试验电源
试验电源宜采用变频电源，并应满足以下要求：a）应满足试验容量对有功功率的要求，变频电源的额定功率宜按试验所需功率的2倍以上选用，宜选择便于运输、安装的设备；b）试验电源局部放电量应不大于50pC，输出电压波形畸变率应不大于1%；c）应调整试验电源输出频率使试验回路处于谐振点附近，变频电源可采用单台或多台并联，多台并联时需保证多台输出电压和频率之间的同步：d）应具备电源电流、电压等参数的监视功能，应具备完善的过电流、过电压保护及报警功能，应2
具备远方和就地两种控制方式并设有紧急停止按钮：e）试验电源及设备推荐技术参数、现场试验参数参见附录A。5.2中间试验变压器
中间试验变压器选取应满足以下要求：a）中间试验变压器局部放电量应不大于50pCDL/T2000—2019
b）中间试验变压器可采用单台或串级式，采用串级结构时，阻抗电压可适当加大，但不应超过15%；
c）中间试验变压器波形畸变率应不大于3%：d）中间试验变压器应带有测量绕组，在额定容量下，允许连续运行120min，绕组温升不超过65K。
5.3补偿电抗器
补偿电抗器选取应满足以下要求：a）采用补偿电抗器与被试变压器并联，用以补偿容性电流、降低试验电源容量：b）补偿电抗器可采用单台或多台串、并联方式，补偿电抗器波形畸变率应不大于3%，总有功损耗应不超过10kW，热稳定水平为1.2倍额定电压下1min，额定输出电流下连续工作不小于120min，绕组温升限制不超过65K，额定电压下局部放电量应不大于50pC；c）补偿电抗器应保证在变频电源的频率范围内均能提供全部额定补偿容量。5.4局部放电测量设备
宜采用多通道局部放电测量设备，以便同步进行多端测量。现场测量时的频带范围推荐为80kHz~200kHz，必要时采用窄频带。
视在放电量的校准方法应按GBT1094.3的有关规定执行，并应注意如下事项：a）校准方波发生器和检测阻抗应定期校验，使用前应保证校准方波发生器电量充足b）校准方波发生器串联电容至被试变压器套管端子的引线应尽量短，以避免杂散电容的影响；c）应考虑调谐电容量大、试验电压高、阻抗通流能力强等因素合理选择检测阻抗，本体变压器高压端子的检测阻抗通流能力宜大于2A；d）当被试品、试验回路或测量频带发生变化时，应重新校准：e）为便于试验过程中判断局部放电部位，宜采用多端子测量校准方式。5.5
电容分压器
电容分压器选取应满足以下要求：a）电容分压器额定电压应满足测量电压要求：b）电容分压器额定电压下局部放电量应不大于50pC：c）电容分压器工作频率应在0Hz～300Hz范围内：d）电容分压器准确度应不低于1.0级：e）电容分压器在应用于变压器局部放电现场测量试验时应在校验周期内6试验方法
6.1试验接线
1000kV交流变压器本体与调压补偿变压器联合局部放电现场测量试验，采取单边加压方式，3
DL/T2000—2019
如图1所示。考虑调压补偿变压器的容升效应，应在中间变压器输出侧及本体变压器110kV侧同时采用分压器测量端子对地电压，以本体变压器110kV侧测量电压作为电压考核依据。本体变压器
调压补偿变压器
说明：VF
C01、C02、C03
Zml、Zm2、Zm3、Zm4-
al、x
A、Am、X
a—x2、A0—A02
x2—X、A0—A03
变频电源：
中间试验变压器：
补偿电抗器：
分压器：
本体变压器高、中、低压套管电容：调压补偿变压器110kV套管电容；检测阻抗：
局部放电测量仪器；
本体变压器低压绕组的两个端子：至PD
本体变压器高压绕组、中压绕组、中性点端了：调压变压器励磁绕组、调压绕组；补偿变压器补偿绕组、励磁绕组。图11000kV交流变压器联合局部放电现场测量试验接线示意图Zml
随着交流特高压工程的逐步建设，交流特高压变压器的制造厂家也随之增多，不同厂家在调压补偿变压器的套管端子号命名、线圈型式上已产生了差异。因此，在针对不同厂家产品的具体试验实施过程中，不应以本标准试验接线示意图中的套管端子号作为执行标准，而应结合具体产品的线圈型式，根据本标准试验接线示意图的说明，将调压变压器调压绕组与补偿变压器励磁绕组并联，调压线圈的励磁绕组与补偿变压器的补偿绕组串联后与本体变压器的低压绕组并联。6.2试验程序
6.2.1将本体变压器、调压补偿变压器进行电气连接，联合进行绕组连同套管的长时感应电压试验并测量局部放电。
6.2.2进行联合局部放电测量时，现场试验程序示意如图2所示。ut
说明：1
试验时间：
-1100kV：
U—1.5Um/V3;
U2——1.3Um/V3：
-1.1U/V3。
DL/T2000—2019
图21000kV交流变压器联合局部放电现场测量试验程序示意图试验程序如下：
a）在不大于U2/3的电压下接通电源：b）上升至U3，调整试验电源输出频率使试验回路处于谐振点，保持5min；c）上升至U2，保持5min；
d）上升至Us，当试验频率不大于100Hz时，试验持续时间t应为60s；当试验频率大于100Hz时，试验持续时间应为t=120×额定频率/试验频率（s），但不少于15s；降低至U2，进行局部放电测量，测量时间60min；e）
降低至U3，保持5min；
g）当电压降低到U2/V3以下时，方可断开电源。6.2.3局部放电的观察和评估应满足下列要求，同时应符合GB/T7354的相关规定：a）应在本体变压器1000kV、500kV、110kV端子和调压补偿变压器110kV端子同时进行测量；b）接到每个端子的测量通道，都应在该端子与地之间施加脉冲波来校准；c）在施加试验电压前后，应测量记录所有测量通道的背景噪声水平；d）在电压上升到U2及U2下降的过程中，应记录出现的局部放电起始电压和熄灭电压；e）在电压U2的第一个阶段中应读取并记录一个读数，该阶段不规定其局部放电量值；在电压U,期间内应读取并记录一个读数，该阶段不规定其局部放电量值；f
g）在电压Uz的60min测量时间内，应连续观测局部放电量并每5min记录一个读数；h）数据记录内容及形式可参见附录B。6.3试验合格标准
如果满足下列要求，则试验合格：a）试验电压不发生突然下降；
b）交接试验中，在电压U2的长时试验期间，本体变压器1000kV、500kV和110kV端子的局部放电量的连续水平分别应不大于100pC、200pC和300pC；调压补偿变压器110kV端子局部放电量的连续水平应不大于300pC：5
DL/T2000—2019
c）变压器投运后的诊断性试验中，在电压U2的长时试验期间，本体变压器1000kV、500kV和110kV端子的局部放电量的连续水平分别应不大于300pC、300pC和500pC；调压补偿变压器110kV端子局部放电量的连续水平应不大于500pC；d）在电压U下，局部放电量不呈现持续增加的趋势，偶尔出现较高幅值的脉冲可以不计入：e）在1.1Um/V3下，局部放电量应不大于100pC；f）试验后，被试变压器的绝缘油色谱分析结果合格，且试验前后的绝缘油色谱分析结果无明显变化。
7现场干扰和抑制
7.1现场干扰来源
7.1.1电源干扰
来自电源网络的各种干扰信号。2电磁干扰
外部高频信号以电磁感应的形式经杂散参数耦合至试验回路产生干扰，其特点是干扰信号与试品内部放电信号类似，但波形幅值的大小一般与试验电压的高低无关。7.1.3试验回路干扰
试验回路的连接不良导致放电干扰，以及高压引线等电场集中处的导电部分电晕干扰。7.1.4接地系统干扰
当试验回路出现两点或多点接地时，高频信号经接地线耦合至试验回路形成干扰，其幅值一般与试验电压无关。
7.1.5悬浮放电干扰
试验回路附近金属物件未接地或接地不良时，易产生感应悬浮电位放电，其特点是幅值一定，随试验电压升高放电频率提高。
7.2现场干扰抑制措施
7.2.1电源干扰抑制
电源干扰抑制可采取以下措施：a）宜采用单台站用变压器为试验系统单独供电，电源电缆应避免交叉缠绕并独立排列；b）可在380V电源入口设置低通滤波器；c）可在被试变压器施加电压的入口设置高压阻波器，其阻塞频率与局部放电测量系统的频带范围相匹配：
d）可选用具有内部屏蔽式结构的中间试验变压器；e）可在测量仪器220V电源入口设置屏蔽型隔离变压器，或采用专用独立电源。7.2.2
2电磁干扰抑制
电磁干扰抑制可采取以下措施：6
a）宜减小试验回路尺寸，并合理选择测量频带范围：b）宜尽量缩短局部放电检测阻抗的信号线长度，检测阻抗应就近接地：DL/T2000—2019
被试变压器上方金属构架上的母线与1000kV高压套管的距离宜不小于10m；c）
d）对于相位固定、幅值较高的干扰，可利用具有选通元件的测量仪器排除；被试变压器附近金属物件应可靠接地，e）
3试验回路干扰抑制
试验回路干扰抑制可采取以下措施：a）应在被试变压器各高电位套管及中间试验变压器、补偿电抗器、分压器等试验设备高电位处加装合适尺寸的均压罩或均压环，并可靠连接：b）应采用截面积不小于70mm2的绝缘载流线作为中间试验变压器至调压补偿变压器的高压试验引线：
c）宜采用外径不小于100mm的金属波纹管、内穿截面积不小于20mm2的绝缘导线作为调压补偿变压器与本体变压器之间的高压连接线，绝缘载流线与金属波纹管应只有一点连接；d）试验回路中各试验设备之间电气连接应牢固可靠。7.2.4接地系统干扰抑制
接地系统干扰抑制可采取以下措施：a）试验回路应一点接地，宜采用带绝缘护套的接地线：b）宜选择其他独立接地点作为测量设备的接地点。7.2.5其他干扰抑制措施
根据现场实际情况，其他干扰抑制可采取以下措施：a）当干扰较大时，监测干扰情况并掌握发生规律，尽量安排在干扰空窗时间开展试验，必要时可停止站内其他作业：
b）选择合适的环境条件开展试验，环境相对湿度以50%～70%为宜：c）
试验过程中，应采用紫外成像仪对试验回路及附近金属物件进行电晕放电监测，并可同时采用超声波局部放电检测和高频放电检测辅助监测。7
DL/T2000—2019
附录A
（资料性附录）
试验设备参数及现场试验数据典型示例A.1以1000kV泰州变电站变压器为例，本附录给出了变压器联合局部放电现场测量试验设备参数及现场试验数据典型示例，
被试变压器主要技术参数见表A.1。A.2Www.bzxZ.net
冷却方式
绝缘水平
空载损耗
容量（MVA）
电压(kv)
分接（%）
电流（A）
容量（MVA）
电压（kv)
调压范围（%）
电流（A）
绝缘水平（kv）
被试变压器主要技术参数
ODFPS-1000000/1000
本体变压器：OFAF
调压补偿变压器：ONAN
高压线路端子：SI/LIAC
中压线路端子：SI/LIAC
联结组标号
1800/2250/1100kV（5min）
1175/1550/630kV
高压/中压中性点端子：LI/AC325/140kV低压线路端子：LI/AC
650/275kV
不大于180kW
本体变压器绕组额定值
冷却方式
冷却方式
试验设备推荐技术参数见表A.2。高压
1050/V3
调压补偿变压器绕组额定值
调压变压器
励磁绕组
650/275
525/V3
±4×1.25
调压绕组
±4×1.25
325/140
la0io（YNaod11)
补偿变压器
励磁绕组
325/140
2联合局部放电测量试验设备推荐技术参数表A.2
设备名称
变频电源
主要参数
电源输入：380V，三相，50Hz；输出电压：0V～365V，单相，连续可调；输出功率：2X450kW（2台）；
工作频率范围：30Hz～300Hz；
补偿绕组
650/275
设备名称
变频电源
中间试验变压器
补偿电抗器
电容分压器
均压环
高压引线
本体变压器与调压补偿
变压器电气连接线
接地线
电源线
局部放电测量系统
表A.2（续）
频率调节分辨率：0.1Hz；
输出波形畸变率：≤1.0%；
输出电压不稳定度：≤1.0%；
局部放电量：≤50pC
额定容量：≥600kVA；
额定电压：50/0.4kV；
额定频率：100Hz；
相数：单相；
极性：I，10：
主要参数
DL/T2000—2019
局部放电量：在额定电压下，高压端子的局部放电量不大于50pC额定电压：50kV；
额定电流：≥200A；
额定频率：100Hz;
饱和特性：在0%~150%额定电压时，其伏安特性为线性：局部放电量：在额定电压下，局部放电量不大于50pC额定电压：200kV；
工作频率：0Hz~300Hz；
准确度：1.0级：
局部放电量：额定电压下，不大于50pC1000kV、500kV和110kV均压环可采用双环结构或均压球结构，考虑现场使用情况，宜使用双环结构，结构和参数参见注1。均压环与周围地电位的最近距离如下：
1000kV侧，不小于8.0m；
500kV侧，不小于3.5m；
110kV侧，不小于1.0m
应采用Φ≥25mm的金属波纹管，内穿截面积不小于60mm2绝缘导线，连接线与周围地电位的最近距离应不小于1m应采用Φ≥100mm的金属波纹管，内穿截面积不小于20mm2绝缘导线，连接线与周围地电位的最近距离应不小于1m载流接地线宜采用截面积不小于20mm2的带有绝缘护套的接地线，其他接地线宜采用截面积不小于4mm2的带有绝缘护套的接地线电源线应采用额定电压为1kV的电缆，输入电缆应采用截面积不小于240mm的电缆，输出电缆应采用截面积不小于360mm2的电缆（1）测量仪器的频带
下限频率：fi=（20～80）kHz：上限频率：=（100～300）kHz：推荐频带：80kHz~200kHz。
（2）测量仪器的测量通道
测量通道：独立4通道；
显示方式：4通道同时显示。
（3）功能模式
具备校准、测量、局部放电图形分析、脉冲极性鉴别功能模式，所有功能模式涵盖任意通道。所有模式下局部放电图形可以任意选取窗口分析，且任意相位可开多个窗。
（4）测量仪器的扫描频率
50Hz内扫描和外扫描：外扫描应与试验电源的频率相同，任意频率自动同步，同步信号的频率范围30Hz～300Hz，同步信号端子输入电压0V～200V。（5）检测阻抗
1000kV侧检测阻抗：通流能力不小于2A，推荐5号或6号阻抗：9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
