GB/T 9966.10-2021
基本信息
标准号： GB/T 9966.10-2021
中文名称：天然石材试验方法第10部分:挂件组合单元抗震性能的测定
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：1620872
相关标签： 天然 石材 试验 方法 组合 单元 抗震 性能 测定
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 9966.10-2021.Test methods for natural stone-Part 10 : Determination of resistance to shaking for individual stone anchoragest.
1范围
GB/T 9966的本部分规定了石材单个挂件组合单元抗震性能试验的原理、试验设备.试样制备、试验步骤、试验结果和试验报告。
GB/T 9966.10适用于干挂天然石材单个挂件组合单元抗震性能的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5574工业用橡胶板
GB/T 9966.7天然石材试验方法第7部分:石材挂件组合单元挂装强度试验
GB/T 17670天然石材统一编号
3原理
通过在单个挂件组合单元上不断加载和卸载规定负荷,测定10万次加载和卸载后挂件组合单元的外观变化和挂装强度,从而评定单个挂件组合单元抗震性能。
4试验设备
4.1试验机:示值相对误差士1%,试样破坏负荷应在设备示值的20%~90%范围内。
4.2 试验夹具:当加载到最大负荷时,其变形应不大于1 mm,扭转应小于2。
4.3抗震试验台:
试验设备应由试验平台、夹具.施力机构、控制系统及保护装置等部分组成。
试验平台应含有滑动平台,并且平台上设震动机构,使试样与平台非刚性锁死(模拟楼体震动)。当试验加载到最大负荷时,试验平台的变形应不大于1 mm,扭转应小于2°。
设备应至少包括5个试验工位,且5个工位能同时进行施力。
1范围
GB/T 9966的本部分规定了石材单个挂件组合单元抗震性能试验的原理、试验设备.试样制备、试验步骤、试验结果和试验报告。
GB/T 9966.10适用于干挂天然石材单个挂件组合单元抗震性能的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5574工业用橡胶板
GB/T 9966.7天然石材试验方法第7部分:石材挂件组合单元挂装强度试验
GB/T 17670天然石材统一编号
3原理
通过在单个挂件组合单元上不断加载和卸载规定负荷,测定10万次加载和卸载后挂件组合单元的外观变化和挂装强度,从而评定单个挂件组合单元抗震性能。
4试验设备
4.1试验机:示值相对误差士1%,试样破坏负荷应在设备示值的20%~90%范围内。
4.2 试验夹具:当加载到最大负荷时,其变形应不大于1 mm,扭转应小于2。
4.3抗震试验台:
试验设备应由试验平台、夹具.施力机构、控制系统及保护装置等部分组成。
试验平台应含有滑动平台,并且平台上设震动机构,使试样与平台非刚性锁死(模拟楼体震动)。当试验加载到最大负荷时,试验平台的变形应不大于1 mm,扭转应小于2°。
设备应至少包括5个试验工位,且5个工位能同时进行施力。
标准图片预览
标准内容

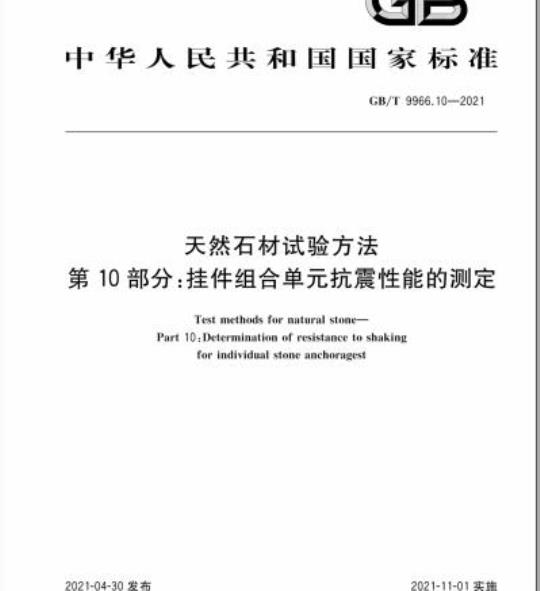

ICS91.100.15
中华人民共和国国家标准
GB/T9966.10—2021
天然石材试验方法
第10部分：挂件组合单元抗震性能的测定Test methods for natural stone-Part 10:Determination of resistance to shakingfor individual stone anchoragest2021-04-30发布
国家市场监督管理总局
国家标准化管理委员会wwW.bzxz.Net
2021-11-01实施
GB/T9966《天然石材试验方法》共分为18个部分：第1部分：干燥、水饱和、冻融循环后压缩强度试验；第2部分：干燥、水饱和、冻融循环后弯曲强度试验；第3部分：吸水率、体积密度、真密度、真气孔率试验；第4部分：耐磨性试验；
第5部分：硬度试验；
第6部分：耐酸性试验；
第7部分：石材挂件组合单元挂装强度试验；第8部分：用均勾静态压差检测石材挂装系统结构强度试验方法；第9部分：通过测量共振基本频率测定动力弹性模数；第10部分：挂件组合单元抗震性能的测定；第11部分：激冷激热加速老化强度测定；第12部分：静态弹性模数的测定；第13部分：毛细吸水系数的测定；第14部分：耐断裂能量的测定；第15部分：耐盐雾老化强度测定；第16部分：线性热膨胀系数的测定；第17部分：盐结晶强度的测定；第18部分：岩相分析。
本部分为GB/T9966的第10部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中国建筑材料联合会提出。本部分由全国石材标准化技术委员会（SAC/TC460）归口。GB/T9966.10—2021
本部分起草单位：中材人工晶体研究院有限公司、北京中材人工晶体研究院有限公司、成都建工建材有限责任公司、天下石仓（莱州）矿业有限公司、福建万灵实业有限公司、福建智享舒适科技有限公司本部分主要起草人：周俊兴、魏艳、冯晖、盛高滨、李泽生、范学永。-rKaeerkca-
1范围
天然石材试验方法
GB/T9966.10—2021
第10部分：挂件组合单元抗震性能的测定GB/T9966的本部分规定了石材单个挂件组合单元抗震性能试验的原理、试验设备、试样制备、试验步骤、试验结果和试验报告。本部分适用于干挂天然石材单个挂件组合单元抗震性能的测定2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5574工业用橡胶板
GB/T9966.7天然石材试验方法第7部分：石材挂件组合单元挂装强度试验GB/T17670天然石材统一编号
3原理
通过在单个挂件组合单元上不断加载和卸载规定负荷，测定10万次加载和卸载后挂件组合单元的外观变化和挂装强度，从而评定单个挂件组合单元抗震性能。4试验设备
4.1试验机：示值相对误差土1%，试样破坏负荷应在设备示值的20%~90%范围内。4.2试验夹具：当加载到最大负荷时，其变形应不大于1mm，扭转应小于2°。4.3抗震试验台：
试验设备应由试验平台、夹具、施力机构、控制系统及保护装置等部分组成试验平台应含有滑动平台，并且平台上设震动机构，使试样与平台非刚性锁死（模拟楼体震动）。当试验加载到最大负荷时，试验平台的变形应不大于1mm，扭转应小于2设备应至少包括5个试验工位，且5个工位能同时进行施力。施力机构能对挂件组合单元间歇提供200N土2N水平方面或垂直方向的拉力和压力：抗震试验机每个工位的施力速度应能满足50mm/s~500mm/s，工作范围内的行程公差应不大于+1.0mm。试验设备应可设置和显示震动频次、震动次数、震动力等测试数据。4.4胶垫：符合GB/T5574规定要求，硬度为H5或H6。4.5游标卡尺：精确到0.1mm。
5试样制备
5.1石材试样长度300mm士1.0mm，宽度300mm士1.0mm，厚度为实际使用厚度；石材试样不应有1
rKaeerkca-
GB/T9966.10—2021
裂纹、缺棱和掉角等影响强度缺陷，槽或孔按实际使用要求加工：每组试样10块，其中5块作为参比样。5.2挂件为工程实际使用的挂件，数量10件。5.3按工程实际使用要求将石材与挂件组成挂件组合单元，在试验室条件下使干挂胶固化6试验步骤
6.1将5块试验样品固定在抗震试验台上夹紧，夹具与石材之间应加胶垫。固定负载在挂件上，对挂件组合单元间歇提供200N土2N垂直拉力或压力，试验总次数为10方次。试验采用拉力或压力应根据挂件类型，选择最薄弱的方向。试验完毕后观察描述外观变化，挂件是否出现松动或脱落6.2将5块试验样品和5块参比样品分别放在20℃土2℃的蒸馏水中，漫泡48h后取出，用拧干的湿毛巾将试样表面水分擦去。
6.3分别将5块试验样品和5块参比样品固定在平台上，按GB/T9966.7规定的试验方法测定挂件组合单元挂装强度
6.4记录破坏时的最大载荷，精确到10N，描述破坏状态。6.5用游标卡尺测量试样破坏部位的尺寸，如槽宽、槽深、孔径、孔深等，精确至0.1mm。7试验结果
抗震性能按式（1）计算：
F×100
式中：
P—抗震性能，以%表示：
F。参比样品破坏载荷平均值，单位为牛（N)；F—试验样品破坏载荷平均值，单位为牛（N)。试验结果取两位有效数字。
8试验报告
试验报告应至少包含以下信息：按GB/T17670规定的石材商业名称；a）
试样数量、规格尺寸表面加工状况，挂件种类、型号和规格尺寸，于挂胶的种类和型号：1
测定实验室的名称、地址，如果试验进行的地点不是测试实验室则应注明试验进行的地点；试验遵循的标准编号（GB/T9966.10-—2021）：试样采用水平或垂直的负载方式；每个试验样品的抗震外观变化；每个试验样品的最大破坏载荷及破坏状态；每个参比样品的最大破环载荷及破坏状态；试验样品和参比样品的最大破坏载荷平均值，N；抗震性能，%。
-rKaeerkca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
