DL/T 1635-2016.Technical guide for live working on thermal-resistant conductor of transmission line.
1范围
DL/T 1635规定了110kV~220kV 耐热导线输电线路带电作业的技术要求、工器具要求、进出等电位、安全防护、作业注意事项等。
DL/T 1635适用于海拔1000m及以下地区110kV~ 220kV耐热导线输电线路的带电作业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.55电工术语 带电作业
GB/T 6568带电作业用屏蔽服装
GB/T 13035带电作业用绝缘绳索
GB 13398带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒
GB/T 14286带电作业工具设 备术语
GB/T 18037带电作业工具基本技术要求与设计导则
GB 26859电力安全工作规程 电力线路 部分
DL 409电业安全 工作规程电力线路 部分
DL/T463带电作业用绝缘子卡具
DLT878带 电作业用绝缘工具试验导则
DLT 966送电线路带电作业技术导则
DLT974带电作业用工具库房
DLT976带电作业 工具、装置和设备预防性试验规程
3术语和定义
GB/T 2900.55和GB/T 14286界定的以及下列术语和定义适用于本文件。
3.1耐热导线thermal-resistant conductors
用于架空输电线路的导线,其允许运行温度高于常规导线,一般不小于150℃,最高可达220℃.
3.2 耐热绝缘工具thermal-resistant insulation tools
用于耐热导线带电作业,在高温条件下使用不发生形态变化等损伤,且能保持 良好机械强度的绝缘工器具。
3.3耐热软质绝缘工具thermal-resistant soft insulation tools
用于耐热导线带电作业,主绝缘部件由耐高温绝缘绳索制成,在高温条件下能保持良好的绝缘性能和机械强度的绝缘工器具,如耐高温绝缘传递绳、导线保护绳、绝缘安全带等。

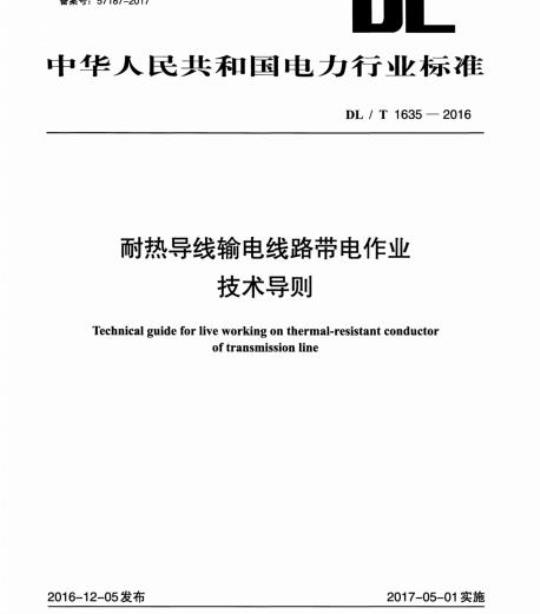

标准图片预览






标准内容

ICS29.240.20
备案号:57187-2017
中华人民共和国电力行业标准
DL/T1635—2016
耐热导线输电线路带电作业
技术导则
Technical guide for live working on thermal-resistant conductoroftransmissionline
2016-12-05发布
国家能源局
2017-05-01实施
范围·Www.bzxZ.net
规范性引用文件
术语和定义:
一般要求…
技术要求…
作业工具
安全要求…
工器具的试验
工器具的运输与保管
DL/T1635—2016
DL/T1635-2016
本标准按照GB/T1.1一2009《标准化工作导则第1部分:标准的结构和编写》给出的规则起草。本标准由中国电力企业联合会提出。本标准由全国带电作业标准化技术委员会归口。本标准起草单位:中国电力科学研究院、国网江苏省电力公司检修分公司、国网江苏省电力公司南京供电公司、国网浙江省电力公司金华供电公司、宜兴市宜安电力工具制造有限公司。本标准主要起草人:刘庭、姜宁、周炳凌、刘凯、肖宾、方玉群、潘灵敏、雷兴列、蒋文君、吴田。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号,100761)。
1范围
耐热导线输电线路带电作业技术导则DL/T1635—2016
本标准规定了110kV220kV耐热导线输电线路带电作业的技术要求、工器具要求、进出等电位、安全防护、作业注意事项等。本标准适用于海拔1000m及以下地区110kV220kV耐热导线输电线路的带电作业。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2900.55电工术语带电作业
GB/T6568带电作业用屏蔽服装
GB/T13035带电作业用绝缘绳索
GB13398带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒GB/T14286带电作业工具设备术语带电作业工具基本技术要求与设计导则GB/T18037
GB26859
电力安全工作规程电力线路部分电业安全工作规程电力线路部分DL409
DL/T463
带电作业用绝缘子卡具
带电作业用绝缘工具试验导则
DL/T878
送电线路带电作业技术导则
DL/T966
带电作业用工具库房
DL/T974
DL/T976
带电作业工具、装置和设备预防性试验规程3术语和定义
GB/T2900.55和GB/T14286界定的以及下列术语和定义适用于本文件。3.1
耐热导线thermal-resistantconductors用于架空输电线路的导线,其允许运行温度高于常规导线,一般不小于150℃,最高可达220℃。3.2
耐热绝缘工具thermal-resistantinsulationtools用于耐热导线带电作业,在高温条件下使用不发生形态变化等损伤,且能保持良好机械强度的绝缘工器具。3.3
耐热软质绝缘工具thermal-resistantsoftinsulationtools用于耐热导线带电作业,主绝缘部件由耐高温绝缘绳索制成,在高温条件下能保持良好的绝缘性能和机械强度的绝缘工器具,如耐高温绝缘传递绳、导线保护绳、绝缘安全带等。3.4
耐热硬质绝缘工具thermal-resistanthardinsulationtools用于耐热导线带电作业,主绝缘部件由耐高温绝缘棒、绝缘管等材料制成,在高温条件下能保持DL/T1635—2016
良好的绝缘性能和机械强度的工器具,如耐高温绝缘操作杆、导线拉杆、绝缘硬梯等3.5
隔热防护用具heatprotectivetools在耐热导线上带电作业时,为防御高温伤害,保护人体安全使用的防护用具,包括隔热遮蔽用具和隔热屏蔽服。
隔热屏蔽服thermal-resistantscreeningclothes由导电层、隔热层等多层布料制成的带电作业用屏蔽服,用来防止耐热导线带电作业人员受到电场、高温导线的影响。
隔热遮蔽用具thermal-resistanttools用于耐热导线带电作业,对高温设备进行遮蔽,保护人体安全的防护用具。4一般要求
4.1人员要求
4.1.1带电作业人员应身体健康,无妨碍作业的生理和心理障碍。4.1.2带电作业人员应具有电工原理和电力线路的基本知识,掌握带电作业的基本原理和操作方法,熟悉作业工器具的适用范围和使用方法,应掌握紧急救护法,特别是触电解救。4.1.3带电作业人员应通过专责培训机构的理论、操作培训,考试合格并持有上岗证。4.1.4工作负责人(或安全监护人)应具有3年以上的110kV及以上电压等级输电线路带电作业实际工作经验,熟悉设备状况,具有一定组织能力和事故处理能力,经专门培训,考试合格并具有上岗证。
4.2制度要求
应按GB26859、DL409和本标准执行。4.3气象条件要求
4.3.1作业应在良好的天气下进行,如遇雷、雨、雪、大雾时不应进行带电作业。风力大于10m/s(五级)以上时,不宜进行作业。
4.3.2相对湿度大于80%的天气,若需进行带电作业,应采用具有防潮性能的绝缘工具。4.3.3在特殊或紧急条件下,必须在恶劣气候下进行带电抢修时,应针对现场气候和工作条件,组织有关工程技术人员和全体作业人员充分讨论,制定可靠的安全措施,经本单位领导批准后方可进行。夜间抢修作业应有足够的照明设施4.3.4带电作业过程中若遇天气突然变化,有可能危及人身或设备安全时,应立即停止工作;在保证人身安全的情况下,尽快恢复设备正常工况或采取其他措施。4.4其他要求
4.4.1对于比较复杂、难度较大的带电作业新项目、研制的新工具,应进行科学试验,确认安全可靠,编制安全措施和操作工艺方案,并经本单位总工程师或主管生产的领导批准后方可使用。4.4.2带电作业工作负责人在工作开始前,应与调度取得联系,联系后方可开展工作:需要停用自动重合闸装置时,应履行许可手续;工作结束后应及时向调度汇报。严禁约时停用或恢复重合闸。2
5技术要求
5.1地电位作业
5.1.1地电位作业人员与带电体的最小电气安全距离应满足表1的规定。表1地电位作业人员与带电体的最小电气安全距离额定电压
安全距离
DL/T1635-—2016
5.1.2绝缘操作杆、绝缘承力工具(拉杆)和绝缘绳索的最小有效绝缘长度应满足表2的规定。表2绝缘操作杆、绝缘承力工具(拉杆)和绝缘绳索的最小有效绝缘长度额定电压
绝缘操作杆长度
绝缘承力工具(拉杆)长度
绝缘绳索长度
绝缘子串中良好绝缘子的最少片数应满足表3的规定表3绝缘子串中良好绝缘子的最少片数额定电压
良好绝缘子的最少片数
等电位作业
等电位作业人员与接地体的最小电气安全距离应满足表4的规定,表4等电位作业人员与接地体的最小电气安全距离额定电压
安全距离
5.2.2等电位作业人员与相邻导线的最小电气安全距离应满足表5的规定。表5
等电位作业人员与相邻导线的最小电气安全距离额定电压
安全距离
DL/T1635—2016
5.2.3等电位作业人员进出强电场时,与带电体和接地体之间的最小组合间隙应满足表6的规定。表6等电位作业人员进出强电场时,与带电体和接地体之间的最小组合间隙额定电压
组合间隙
3中间电位作业
中间电位作业人员与带电体和接地体之间的最小组合间隙应满足表7的规定。表7中间电位作业人员与带电体和接地体之间的最小组合间隙额定电压
组合间隙
5.4作业方式
耐热导线高温运行时,作业人员应使用耐热绝缘工具,等电位作业人员应采用电位转移棒进行5.4.1
电位转移,并做好隔热防护。
5.4.2等电位作业人员采用电位转移棒进行电位转移时,应满足以下要求:等电位作业人员在电位转移前,应得到工作负责人的许可,并系好安全带。a)
等电位作业人员在电位转移时,人体面部与带电体距离不得小于0.3m。b)
等电位作业人员进行电位转移时,电位转移棒应与隔热屏蔽服电气连接。等电位作业人员进行电位转移时,动作应平稳、准确、快速。d
5.4.3作业过程中,隔热防护应满足以下要求:电位转移后,等电位作业人员应保持身体与高温导线10cm以上间距,并使用隔热防护用具,a)
对工作范围内有可能长时间接触的高温导线进行遮蔽,以保证人体与高温导线的热隔离。隔热措施完成后,方可开始进行作业。b)
在高温导线上进行等电位作业时,等电位作业人员宜采用手工工具对高温导线及金具进行作业,或通过隔热屏蔽服的手套间断式接触导线进行作业,避免长时间直接接触高温导线及金具:身体其他部位应与未设置热隔离的高温导线保持10cm以主的间距。6作业工具
6.1耐热绝缘工器具
6.1.1一般要求
6.1.1.1用于制作耐热硬质绝缘工具的绝缘管材、棒材等在常温条件下的电气性能和机械性能等各项性能指标,应满足GB13398的要求。6.1.1.2用于制作耐热软质绝缘工具的绝缘绳索等在常温条件下的电气性能和机械性能等各项性能指标,应满足GB/T13035的要求。
6.1.2耐热性能要求
6.1.2.1高温下的机械强度要求
DL/T1635—2016
6.1.2.1.1用于制作耐热硬质绝缘工具的绝缘管材、棒材,最高使用温度不应小于150℃,在最高使用温度的条件下,不应发生颜色、形态变化等损伤,抗挤压破坏负荷不应小于常温条件下的80%。6.1.2.1.2用于制作耐热软质绝缘工具的绝缘绳索,最高使用温度不应小于150℃,在最高使用温度的条件下,不应发生颜色、形态变化等损伤,断裂破坏负荷不应小于常温条件下的80%。6.1.2.2热老化性能要求
6.1.2.2.1用于制作耐热硬质绝缘工具的绝缘管材、棒材,在最高使用温度的条件下,经过168h热老化处理后,不应发生颜色、形态变化等损伤,恢复至常温条件下,其电气性能应满足GB13398的要求,机械性能的抗挤压破坏负荷不应小于高温处理前的80%。6.1.2.2.2用于制作耐热软质绝缘工具的绝缘绳索,在最高使用温度的条件下,经过168h高温环境处理后,不应发生颜色、形态变化等损伤,恢复至常温条件下,其电气性能应满足GB/T13035的要求,机械性能的断裂破坏负荷不应小于高温处理前的80%。6.2隔热屏蔽服
6.2.1结构要求
6.2.1.1隔热屏蔽服应包括隔热层、屏蔽层、金属连接线等。6.2.1.2隔热屏蔽服应按照GB/T6568要求在整套隔热屏蔽服设置屏蔽层,屏蔽层应采用屏蔽效率不小于40dB、其他参数符合规定的布料制作。6.2.1.3隔热屏蔽服须配套完整,包括连衣裤帽、面罩、手套、袜和鞋,接头须连接可靠,隔热屏蔽服衣裤最远端点之间的电阻试验值均不应大于202。6.2.1.4隔热屏蔽服应在等电位作业人员可能与高温导线接触的前胸、衣袖、手套等部位设置隔热层。6.2.1.5隔热屏蔽服的金属连接线宜设置在整套衣服中间,一端与屏蔽层连接,另一端用于连接电位转移棒,金属连接线的长度不宜大于0.5m。6.2.1.6根据隔热屏蔽服的最高使用温度,隔热层可采用单层或多层不同材料制成。6.2.2性能要求
6.2.2.1用于制作隔热屏蔽服隔热层的材料,在最高使用温度的条件下,不应发生颜色、形态变化等损伤6.2.2.2隔热屏蔽服的隔热层应在作业人员偶尔触碰高温导线不小于5s的时间内,隔热屏蔽服内侧的温度不超过40℃。
6.3隔热遮蔽用具
6.3.1结构要求
6.3.1.1隔热遮蔽用具宜同时采用空气隔热和材料隔热两种隔热方式的结构。6.3.1.2空气隔热的间距不宜小于5cm,以保证高温导线良好的散热。6.3.2性能要求
6.3.2.1用于制作隔热遮蔽用具的隔热材料,在最高使用温度的条件下,不应发生颜色、形态变化等5
DL/T1635—2016
损伤。
6.3.2.2隔热遮蔽用具在耐热导线最高工作温度条件下,在不小于60min的时间内,与人体接触部分的表面温度不应超过40℃。
7安全要求
7.1导线温度测量要求
7.1.1在耐热导线输电线路上进行带电作业之前,应了解线路负荷电流及运行温度等基本情况。7.1.2在现场作业前及作业过程中,应利用适用于输电线路的红外测温仪等监测导线温度7.2耐高温绝缘工器具的使用要求7.2.1导线高温运行时进行带电作业,应采用耐高温带电作业工器具,包括耐高温软质绝缘工器具、耐高温硬质绝缘工器具、耐高温隔热屏蔽服等。7.2.2采用耐高温绝缘工器具在高温导线上进行作业,工具在传递、布置、使用过程中允许直接接触高温导线
7.2.3采用耐高温承力绝缘工器具在高温导线上进行作业时,若工器具的绝缘部件直接与导线接触,应在工器具的设计中考虑高温对绝缘材料强度的影响,并对工器具强度进行试验验证。7.3隔热防护用具的使用
7.3.1当耐热导线高温运行时,等电位作业人员应穿戴专用隔热屏蔽服,使用电位转移棒进入等电位。作业人员在导线附近作业时,应使用隔热防护用具对高温导线进行隔热防护,不宜长时间直接接触高温导线。
7.3.2隔热防护用具应视为导体,传递和使用过程中应保证相地及相间安全距离满足安全要求。7.4其他要求
其他安全要求应满足DL/T966要求。8工器具的试验
8.1带电作业工器具的设计应符合GB/T18037的要求,隔热屏蔽服、绝缘绳索、绝缘杆、绝缘子卡具等应按GB/T6568、GB/T13035、GB13398、DL/T463、DL/T878等进行型式试验及出厂试验。耐高温绝缘工器具的标识应注明最高使用温度。8.2带电作业工器具型式试验报告有效期不得超过5年。8.3带电作业工器具应定期按照DL/T976的试验方法进行电气试验及机械试验,其试验周期为:a)电气试验:预防性试验及检查性试验均每年一次,两种试验间隔半年。b)机械试验:绝缘一年一次,金属两年一次,8.4绝缘工器具的电气预防性试验项目及标准见表8。表8绝缘工器具的电气预防性试验项目及标准电压等级
试验长度
1min工频耐压
机械试验的项目和要求如下:
a)静负荷试验:1.2倍额定工作负荷下持续1min,以无变形、损伤为合格,DL/T1635—2016
b)动负荷试验:1.0倍额定工作负荷下实际操作3次,以工具灵活、无卡滞现象为合格。8.6检查性试验的项目和要求如下:a)将绝缘工具分成若干段进行工频耐压试验,每300mm耐压75kV,时间1min,以无击穿、闪络、过热为合格。
b)整套隔热屏蔽服最远端点之间的电阻试验值均不得大于202。9工器具的运输与保管
9.1在运输过程中,绝缘工器具应装在专用工具袋、工具箱或专用工具车内,以防受潮和损伤。9.2表面硬度较低的卡具、夹具及不宜磕碰的金属机具(如丝杆),运输时应分开包装,零散的部件在箱内应予固定。
