GB/T 39370-2020
基本信息
标准号： GB/T 39370-2020
中文名称：皮革物理和机械试验表面反射性能的测定
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：1972387
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 39370-2020.Leather-Physical and mechanical tests-Determination of surface reflectance.
1范围
GB/T 39370规定了皮革在可见光和近红外光下表面反射性能的测定方法.
GB/T 39370适用于各种类型的皮革(特别是有色皮革)表面反射性能的测定。
2规范性引用文件
下列文件对本标准的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件.凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 13962-2009 光学仪器术语
GB/T 39364皮革化学 .物理、机械和色牢度试验取样 部位(GB/T 39364-2020 , ISO 2418:2017,MOD)
QB/T 2707皮革物理 和机械试验试样 的准备和调节(QB/T 2707-2018, Iso 2419:2012,MOD)
3术语和定义
GB/T 13962-2009界定的以及下列术语和定义适用于本文件。为了便于使用,以下重复列出了GB/T 13962-2009 中的某些术语和定义。
3.1
漫反射 diffuse refnection
投射在粗糙表面上的光向各个方向反射的现象。
[GB/T 13962-2009 ,定义2.45]
3.2
漫反射比 diffuse reflectance
向各个方向漫反射(3.1)的通量与人射的总通量之比。
注:改写GB/T 13962-2009,定义 8.48.
3.3
日光反射革 solar reflective leather
太阳光照射条件下,在波长900 nm处测量的表面漫反射比(3.2)大于或等于55%的皮革。
4原理
利用乌布利希积分球测量皮革试样在波长700 nm~1 100 nm处近红外光下的漫反射比。
1范围
GB/T 39370规定了皮革在可见光和近红外光下表面反射性能的测定方法.
GB/T 39370适用于各种类型的皮革(特别是有色皮革)表面反射性能的测定。
2规范性引用文件
下列文件对本标准的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件.凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 13962-2009 光学仪器术语
GB/T 39364皮革化学 .物理、机械和色牢度试验取样 部位(GB/T 39364-2020 , ISO 2418:2017,MOD)
QB/T 2707皮革物理 和机械试验试样 的准备和调节(QB/T 2707-2018, Iso 2419:2012,MOD)
3术语和定义
GB/T 13962-2009界定的以及下列术语和定义适用于本文件。为了便于使用,以下重复列出了GB/T 13962-2009 中的某些术语和定义。
3.1
漫反射 diffuse refnection
投射在粗糙表面上的光向各个方向反射的现象。
[GB/T 13962-2009 ,定义2.45]
3.2
漫反射比 diffuse reflectance
向各个方向漫反射(3.1)的通量与人射的总通量之比。
注:改写GB/T 13962-2009,定义 8.48.
3.3
日光反射革 solar reflective leather
太阳光照射条件下,在波长900 nm处测量的表面漫反射比(3.2)大于或等于55%的皮革。
4原理
利用乌布利希积分球测量皮革试样在波长700 nm~1 100 nm处近红外光下的漫反射比。
标准图片预览
标准内容

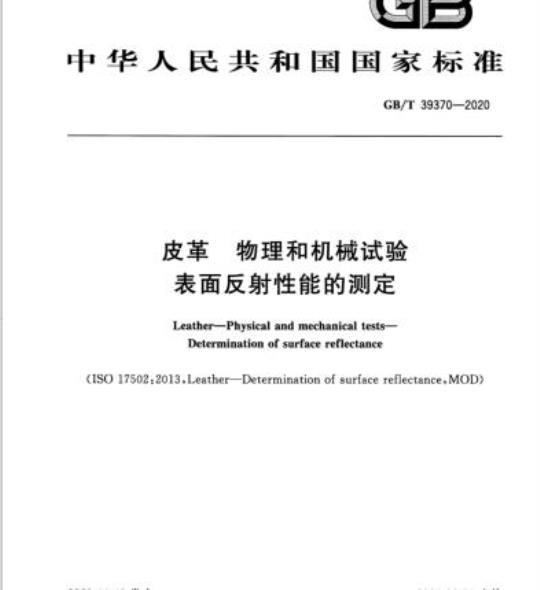

ICS59.140.30
中华人民共和国国家标准
GB/T39370-—2020
物理和机械试验
表面反射性能的测定
LeatherPhysicalandmechanicaltests-Determinationofsurfacereflectance(ISO17502:2013,LeatherDeterminationofsurfacereflectance,MOD)2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施
本标准接照GB/T1.1一2009给出的规则起草GB/T39370—2020
本标准使用重新起草法修改采用ISO17502：2013《皮革表面反射性能的测定》。本标准与IS017502：2013相比在结构上有较多调整，附录A给出了本标准与ISO17502：2013的章条编号对照一览表。
本标准与ISO17502：2013的技术性差异及其原因如下：修改了范围中标准化对象的表述；关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下·增加引用了GB/T13962—2009（见第3章）；·增加引用了GB/T39364（见6.1)；●增加引用了QB/T2707（见6.3）；一增加了术语“漫反射”和“漫反射比”（见3.1和3.2）简化了对原理的描述（见第4章）；“仪器和材料”一章第1层次的条增加了标题（见第5章）；增加了对黑色参照物的规定（见5.3）；增加了对取样的规定（见6.1）：-增加了对试样调节的规定（见6.3)：“试验步骤”一章第1层次的条增加了标题（见第7章）；将ISO17502：2013中6.1第2段修改为7.1的注（见7.1；将ISO17502：2013的6.2～6.4合并到7.2，并对其内容进行了适当调整（见7.2)；增加了结果表示（见第8章）；
修改了试验报告（见第9章）。
本标准还进行了下列编拼性修改，将标准名称修改为《皮革
物理和机械试验表面反射性能的测定》；删除了资料性附录A“精度”；
附录B中增加了黑色参照物。
本标准由中国轻工业联合会提出。本标准由全国皮革工业标准化技术委员会（SAC/TC252)归口。本标准起草单位：广州检验检测认证集团有限公司、中国皮革和制鞋工业研究院（晋江）有限公司、深圳市纵横标准技术有限公司、浙江方圆皮革轻纺检测认证有限公司、佛山市汇笙标准科技服务有限公司、中轻检验认证有限公司、盛国（东莞）新材料科技有限公司。本标准主要起草人：邓成亮、高海隆、张亚红、史红月、谭清华、周秀珊、曾皓、黎艳莹、金月华。I
rKaeerkca-
1范围
皮革物理和机械试验
表面反射性能的测定
本标准规定了皮革在可见光和近红外光下表面反射性能的测定方法。本标准适用于各种类型的皮革（特别是有色皮革）表面反射性能的测定。2规范性引用文件
GB/T39370—2020
下列文件对本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T13962—2009光学仪器术语
化学、物理、机械和色牢度试验取样部位（GB/T39364--2020，ISO2418：GB/T39364皮革
2017,MOD)
QB/T2707
3术语和定义
物理和机械试验
试样的准备和调节（QB/T2707—2018，ISO2419：2012，GB/T13962一2009界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T13962—2009中的某些术语和定义。3.1
漫反射diffusereflection
投射在粗糙表面上的光向各个方向反射的现象。[GB/T13962—2009，定义2.45]
漫反射比
diffusereflectance
向各个方向漫反射（3.1)的通量与人射的总通量之比。注：改写GB/T13962—2009，定义8.48。3.3
日光反射革
solar reflective leather
太阳光照射条件下，在波长900nm处测量的表面漫反射比（3.2)大于或等于55%的皮革。4原理
利用乌布利希积分球测量皮革试样在波长700nm～1100nm处近红外光下的反射比。5
仪器和材料wwW.bzxz.Net
1分光光度计系统
能够测量波长900nm处的漫反射比。包含以下儿个部分：1
rKaeerkAca-
GB/T39370—2020
一乌布利希积分球，带有90°的分光光度计端口和8\的光学端口；合适的光源；
检测器，用于检测皮革表面的漫反射比。分光光度计系统通过光导纤维连接光源、积分球和分光光度计，然后使用合适的软件在特定波长处测量漫反射比，记录可见光和近红外波长范围的反射光谱。分光光度计的波长范围宜是400nm～1100nm。
注：分光光度计系统参见附录B。5.2白色参照物
在波长为250nm～1500nm的范围内，漫反射比大于98%的白色标推物，用于校准分光光度计系统。
5.3黑色参照物
在波长为250nm～1500nm的范围内，漫反射比小于2%的黑色标准物，用于校准分光光度计系统。
6取样及试样的制备
6.1取样
按GB/T39364的规定进行。
注：试样表面受到磨损或者较大的拉伸形变时可能会对测试结果产生影响。6.2
试样的制备
将待测皮革裁剪成大约300mmX200mm的矩形。6.3试样的调节
按QB/T2707的规定调节至少24h。7试验步骤
7.1分光光度计系统的校准
将分光光度计系统（5.1）设定为反射光检测，检查在波长400nm～1100nm范围内，白色参照物(5.2)和黑色参照物（5.3)的漫反射比分别为100%和0%。注：校准在每次开始测量前和最后一次测量超过1h后进行。分别通过白色参照物（5.2，没反射比为100%）和黑色参照物（5.3，漫反射比为0%）设定其上限值和下限值，下限值的设定也可通过完全遮挡灯管的光源或关闭光源来实现，
7.2试样的测试
将皮革试样测试面向上置于平台上，并将积分球平放在试样的测试面，测量漫反射比，记录其在波长900nm处的漫反射比。变换积分球在皮革试样测试面的位置，至少测定三个位置，测定位置应尽可能均匀分布于样品的中心位置。若试样不同位置测定的漫反射比之差超过10%，应在试验报告中注明。必要时，记录试样在可见光和近红外波长范围内的反射光谱（见图1和图2）。2
rKaeerkAca-
GB/T39370—2020
注1：通帝测试面是指试样暴露于日光辐射下的外表面，对于没反射比较低的皮革，分别测定试样双面的漫反射比可反映涂饰颜料和皮革染料是香对其低覆反射比有影响：注2：与涂饰材料相比，皮革染料或涂饰颜料的不均勺分布及皮革表面的部分吸光物质更容易造成试样不同部位处没反射比的差异，
说明：
说明：
被长，单位为纳米（nm）；
漫反射比，以百分数(%)表示。
图1日光反射革（黑色)的反射光谱图00
X—波长,单位为纳米(nm)；
漫反射比，以百分数（%）表示。Y
图2非日光反射革（黑色)的反射光谱图rKaeerkAca
GB/T39370—2020
8结果表示
皮革表面反射性能以其在900nm波长处的漫反射比来表示，结果取不同位置测量值的算术平均值，精确至1%。
根据测试结果判断试样是否为日光反射革。9
试验报告
试验报告应包含以下内容：
本标准编号；
样品的详细信息，取样与GB/T39364不一致的情况；样品测试面的说明；
试验条件（标准大气20℃/65%、23℃/50%或27℃/65%）；试样每次的被测试部位及漫反射比；试验结果（漫反射比以及试样是否为日光反射革的结论)：与本标准中所规定方法的任何偏离。-riKaeerkca-
附录A
（资料性附录）
本标准与IS017502：2013相比的结构变化情况GB/T39370—2020
本标准与ISO17502：2013相比在结构上有较多调整，具体章条编号对照情况见表A.1。表A.1
本标准与IS017502：2013的章条编号对照情况本标准章条编号
附录A
附录 B
-rKaeerkca-
对应的ISO17502：2013章条编号一
附录A
附录 B
GB/T39370—2020
B.1概述
附录B
（资料性附录）
仪器和材料
以下仪器被证实对本标准是有效的，也可使用其他合适的仪器B.2分光光度计
分光光度计系统（5.1)包含下列部件：乌布利希积分球，直径30mm，端口直径6mm；卤素灯光源，波长范围为360nm~1700nm；可见光-近红外光分光光度计，波长范围为400nm~1100nm；光导纤维（内径为400μm），适合近红外光传导，用于连接光源、积分球和分光光度计：白色参照物；
分光光度计的操作软件和计算机。注：也可使用其他可在近红外尤其是波长900nm处测量表面没反射的分光光度计。B.3
新白色参照物
在波长250nm~1500nm范围内漫反射比超过98%的白色参照物（5.2）均可使用。通常将其保存在避光的金属盒子中，以防其被破坏。合适的白色参照物可通过分光光度计的供应商购买，B.4黑色参照物
在波长250nm～1500nm范围内漫反射比低于2%的黑色参照物（5.3）均可使用，可以是黑板或黑仓。黑板通常将其保存在避光的金属盒子中，以防止其被破坏，合适的黑板可通过分光光度计的供应商购买。黑仓由供应商直接在分光光度计主机上配置，注意避光、防尘。6
rKaeerkAca-
GB/T39370-2020
打印日期：2
2020年12月15日
rKaeerkAca-
中华人民共和国
国家标准
皮革物理和机械试验
表面反射性能的测定
GB/T393702020
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号(100045)网址spc.net.cn
总编室：(010)68533533
发行中心：（010)51780238
读者服务部：（010）68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张0.75
5字数16千字
2020年11月第一版2020年11月第一次印刷书号：155066·1-66154定价16.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
