GB/T 39507-2020.Leather-Physical and mechanical tests-Determination of abrasion resistance : Martindale ball plate method.
1范围
GB/T 39507规定了马丁代尔球盘法测定皮革耐磨性能的试验方法。
GB/T 39507适用于半苯胺革、颜料革和涂饰革耐磨性能的测定.
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
GB/T 21196.1纺织品马丁 代尔法织物耐磨性的测定第 1部分:马丁代尔耐磨试验仪
(GB/T 21196.1-2007. ISO 12947-1; 1998,MOD)
GB/T 21196.4纺织品马 丁代尔法织物耐磨性的测定第 4部分:外观变化的评定
(GB/T 21196.4-2007, ISO 12947-4; 1998, MOD)
GB/T 39364皮革化学 .物理、机械和色牢度试验取 样部位(GB/T 39364-2020, ISO 2418;2017 ,MOD)
QB/T 2464.23皮革颜色耐 汗牢度测定方法(QB/T 2464.23-1999 ,eqv ISO 11641;1993)
QB/T 2707皮革物理和机械试验 试样的准 备和调节(QB/T 2707-2018, ISO 2419:2012.MOD)
3原理
安装在马丁代尔耐磨试验仪耐磨夹具内的磨料,在规定的负荷下,以轨迹为李莎茹( Lissajous)图形的平面运动与球盘上的皮革试样进行摩擦,装有磨料的耐磨夹具可绕其与水平面垂直的轴自由转动。用试样达到4个或以上磨损点时的摩擦次数表征皮革的耐磨性能.
4设备和材料
4.1马丁代尔耐磨试验仪 ,符合GB/T 21196.1的规定。
4.3加载块,质量为(795士7)g,磨 损试验过程中施加在试样上的压力为12 kPa符合GB/T 21196. 1的规定。
4.4 压锤,质量为(2.5士0.5)kg,直径为(120士10)mm.符合GB/T 21196.1的规定。
1范围
GB/T 39507规定了马丁代尔球盘法测定皮革耐磨性能的试验方法。
GB/T 39507适用于半苯胺革、颜料革和涂饰革耐磨性能的测定.
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
GB/T 21196.1纺织品马丁 代尔法织物耐磨性的测定第 1部分:马丁代尔耐磨试验仪
(GB/T 21196.1-2007. ISO 12947-1; 1998,MOD)
GB/T 21196.4纺织品马 丁代尔法织物耐磨性的测定第 4部分:外观变化的评定
(GB/T 21196.4-2007, ISO 12947-4; 1998, MOD)
GB/T 39364皮革化学 .物理、机械和色牢度试验取 样部位(GB/T 39364-2020, ISO 2418;2017 ,MOD)
QB/T 2464.23皮革颜色耐 汗牢度测定方法(QB/T 2464.23-1999 ,eqv ISO 11641;1993)
QB/T 2707皮革物理和机械试验 试样的准 备和调节(QB/T 2707-2018, ISO 2419:2012.MOD)
3原理
安装在马丁代尔耐磨试验仪耐磨夹具内的磨料,在规定的负荷下,以轨迹为李莎茹( Lissajous)图形的平面运动与球盘上的皮革试样进行摩擦,装有磨料的耐磨夹具可绕其与水平面垂直的轴自由转动。用试样达到4个或以上磨损点时的摩擦次数表征皮革的耐磨性能.
4设备和材料
4.1马丁代尔耐磨试验仪 ,符合GB/T 21196.1的规定。
4.3加载块,质量为(795士7)g,磨 损试验过程中施加在试样上的压力为12 kPa符合GB/T 21196. 1的规定。
4.4 压锤,质量为(2.5士0.5)kg,直径为(120士10)mm.符合GB/T 21196.1的规定。
标准图片预览
标准内容

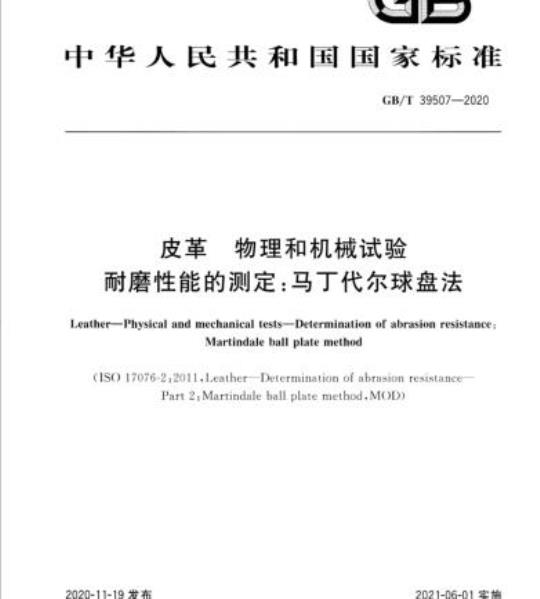

ICS59.140.30
