DL/T 2036-2019.Calculation method of audible noise from high voltage overhead AC transmission lines.
1范围
DL/T 2036规定了高压交流架空输电线路可听噪声的计算方法。
DL/T 2036适用于计算110kV~ 1000kV正常运行的高压交流架空输电线路的可听噪声水平。海拔500m以上时输电线路产生的可听噪声需要修正。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 3096-2008 声环境 质量标准
3术语和定义
GB 3096-2008 界定的以及下列术语和定义适用于本文件。.
3.1输电线路可听噪声audible noise of transmission lines
输电线路电晕放电产生的人耳可以听到的噪声。
3.2声功率sound power
单位时间内通过某一面积的声能。
3.3声功率级sound power level
声功率与基准声功率之比的以10为底的对数,通常以dB为单位,基准声功率必须指明。
注:必须标明所采用的频率计权或频带宽度,如A计权声功率级(LwA) .
3.4累积百分声级percentile sound level
用于评价测量时间段内噪声强度时间统计分布特征的指标,指占测量时间段一定比例的累积时间内A声级的最小值,用Ln表示,单位为dB (A)。

标准图片预览






标准内容

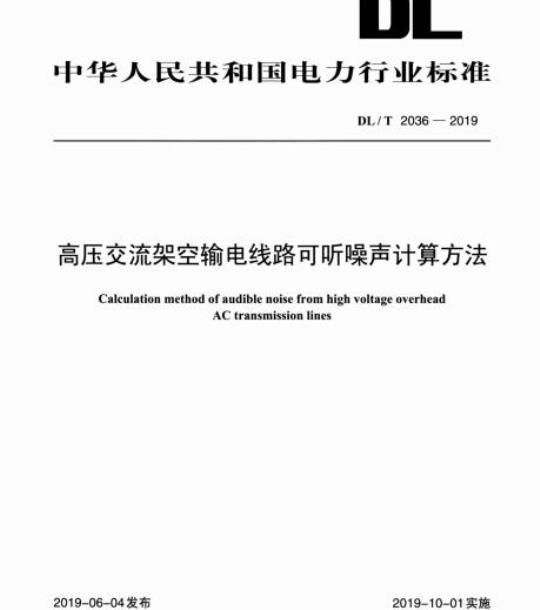

ICS29.240
中华人民共和国电力行业标准
DL/T2036—2019
高压交流架空输电线路可听噪声计算方法Calculation method of audible noise from high voltage overheadACtransmissionlines
2019-06-04发布
国家能源局
2019-10-01实施
前言·
1范围·
2规范性引用文件
3术语和定义…
4交流输电线路可听噪声计算.
附录A(资料性附录)导线表面电位梯度计算方法…次
附录B(资料性附录)BPA(美国邦维尔电力局)的可听噪声声功率计算公式附录C(资料性附录)
输电线路可听噪声计算举例
DL/T2036—2019
DL/T2036—2019
本标准按照GB/T1.12009《标准化工作导则第1部分:标准的结构和编写》给出的规则编写本标准由中国电力企业联合会标准化管理中心提出。本标准由全国电磁兼容标准化技术委员会(SAC/TC246)归口并解释。本标准负责起草单位:中国电力科学研究院有限公司、华北电力大学、国家电网有限公司、电力规划设计总院、国网山东省电力公司电力科学研究院。本标准主要起草人:万保权、何旺龄、陈豫朝、唐剑、千喆渊、刘兴发、李妮、倪园、周兵、王延召、胡静竹、赵军、刘健犇、李文福、黄锐、余瑶、吴观斌。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号,100761)。
1范围
高压交流架空输电线路可听噪声计算方法本标准规定了高压交流架空输电线路可听噪声的计算方法。DL/T2036—2019
本标准适用于计算110kV~1000kV正常运行的高压交流架空输电线路的可听噪声水平。海拔500m以上时输电线路产生的可听噪声需要修正。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB3096—2008声环境质量标准
3术语和定义
GB3096—2008界定的以及下列术语和定义适用于本文件。3.1
输电线路可听噪声audiblenoiseoftransmissionlines输电线路电晕放电产生的人耳可以听到的噪声。3.2
声功率soundpower
单位时间内通过某一面积的声能。声功率级soundpowerlevel
声功率与基准声功率之比的以10为底的对数,通常以dB为单位,基准声功率必须指明。常用基准声功率为1pW(10-12W)。
注:必须标明所采用的频率计权或频带宽度,如A计权声功率级(LwA)。3.4此内容来自标准下载网
percentilesoundlevel
累积百分声级
用于评价测量时间段内噪声强度时间统计分布特征的指标,指占测量时间段一定比例的累积时间内A声级的最小值,用L表示,单位为dB(A)。本标准中Ls、Lso,其含义如下:雨天Ls值:雨天有5%的时间A声级超过的值,相当于大雨条件下输电线路可听噪声的值。雨天L50值:雨天有50%的时间A声级超过的值,相当于雨天输电线路可听噪声的平均中值。4交流输电线路可听噪声计算
4.1单相导线的可听噪声A计权声功率级计算公式大雨条件下输电线路产生的可听噪声:Lwj=-123+97.2lggmaxl+19.1lgn+41.7lgd(1)
DL/T2036
6—2019
式中:
gmax———第i相导线表面最大电位梯度有效值,kV/cm,有效范围为12kV/cm~20kV/cm;n
导线分裂数,有效范围为4~12:一一子导线直径,mm,有效范围为24mm~40mm;d
Lwi——第i相导线单位长度可听噪声的A计权声功率级,dB(pW/m)。输电线路可听噪声雨天L,值计算公式4.2
对于多相线路产生的可听噪声A计权声压级,雨天L值可按式(2)进行计算:[LwA/-11.41gD-5.8
L,=10lgZ10
式中:
LwA.A计权声功率级;
一测点至被测i相导线的距离;
一总相数,即回路数乘以每回路的相数N
4.3输电线路可听噪声雨天L50值计算公式输电线路可听噪声雨天Lso值可由式(3)计算:Ls0=Ls-3.6
附录A
(资料性附录)
导线表面电位梯度计算方法
DL/T2036—2019
采用镜像法(见图A.1)计算导线表面电位梯度,线路导线电位系数矩阵P及电容矩阵C如下:P-[pi] C-[ci] C=p]
2元8。4
—ln2h
式中:
等效半径,m;
分裂导线半径,m;
子导线半径,m;
一真空介电常数,
h—导线对地平均高度,m;
导线分裂数。
图A.1镜像法示意图
求得单位长度导线上的电荷
导线表面平均电位梯度ga
n2元8r·100
单位为kV/cm;
导线表面最大电位梯度gmx=gaw[1+(n-1)r/R],单位为kV/cm。3
DL/T2036—2019
附录B
(资料性附录)
BPA(美国邦维尔电力局)的可听噪声声功率计算公式BPA给出的单相单位长度可听噪声的声功率级见式(B.1)。Lw/=-177.6+120lggmaxt+26.4lgn+55lgd式中:
gmx/——导线表面最大电位梯度有效值,kV/cm;d
一子导线直径,mm;
—导线分裂数:
Lwi——第i相导线单位长度可听噪声的A计权声功率级,dB(pW/m)。(B.1)
式(B.1)对于分裂间距为30cm~50cm、导线表面梯度为10kV/cm~25kV/cm的常规对称分裂导线均是有效的,主要适合于导线分裂数n≥3的情况,n<3的情况见式(B.2)。Lw.=-164.6+120lggmax+51gd
对于多回线路产生的可听噪声,可按式(2)进行计算,计算结果为可听噪声雨天Lso值。4
说明:
参考点:
导线弧垂:
附录C
(资料性附录)
输电线路可听噪声计算举例
第1相导线到参考点P处的直线距离:P点到第i相导线的对地投影距离;导线对地最小高度。
图C.1导线到测点距离示意图
对于4×LGJ-500/35导线的500kV水平排列的线路,其参数为:子导线直径:0.03m。
线路平均高度:ha=hg=h=18m。
弧垂:S=12m。
相间距离:12m。
导线对地最小高度hi:18-12×1/3-14(m)。由计算可得:gmaxA=13.65kV/cm;gmxB=14.91kV/cm;gmaxc=13.65kV/cm。DL/T2036—2019
根据式(1),可计算三相导线产生的声功率级:LwA=60.38dB:LwB=64.09dB:Lw.c=60.38dB。根据式(2),可计算大雨条件下,距边相导线对地投影外20m处的可听噪声A计权声功率级Ls=43.7dB。
根据实际测量经验,取大雨条件下和雨天Lso值的差值为3.6dB,则Lso=43.7dB-3.6dB=40.1dB
从而得到雨天Lso值为40.1dB。
