GB/T 10395.26-2020
基本信息
标准号:
GB/T 10395.26-2020
中文名称:农林机械 安全第26部分:大型旋转式割草机
标准类别:国家标准(GB)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
相关标签:
农林
机械
安全
旋转式
割草机
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 10395.26-2020.Agricultural and forestry machinery-Safety-Part 26:Large rotary mowers.
1范围
GB/T 10395.26规定了设计和制造通过冲击力切割作物残茬.牧草以及小灌木丛,割台安装在牵引拖拉机或机器上,单个切割元件切割直径不小于1 000 mm的单割台或多割台农用牵引式、悬挂式.半悬挂式大型旋转式割草机的安全要求及其验证规则。
GB/T 10395.26给出了消除或降低机器使用过程中发生危险的方法及在正常使用和维护过程中可合理预见因操作者误用发生危险的方法。本部分规定了制造商应提供的安全操作信息的类型。
注1:机器可用于切割牧草。本部分未规定机器用于农业之外应具备的附加要求.
GB/T 10395.26不适用于下列机器:
GB/T 10395.25涉及收获饲料作物的旋转圆盘式割草机.转鼓式割草机以及甩刀式割草机;
大型旋转式悬臂割草机;
步进式电动割草机;
GB 10395.11 涉及的动力草坪割草机.
根据本部分规定设计和制造的机器,当本部分规定与GB 10395.1规定不同时,本部分规定优先于GB 10395.1.
本部分涉及了制造商预定和预见条件下使用大型旋转式割草机相关的所有重大危险、危险状态和危险事件。(重大危险一览表参见附录A.)
注2;本部分涉及的两种割草机(刚性平台大型旋转式制草机和履带式多段折叠翼大型旋转式割草机)图例参见C.1.
注3;本部分未沙及割草机图例参见C.2.
本部分不涉及环境危险、道路安全、电磁兼容性.振动及与动力传动部件相关的危险。不涉及与专业维修人员维修和保养相关的危险。
注4:GB 21398规定了评价所有移动式农业机械电磁兼容性的试验方法和验收准则。
标准内容

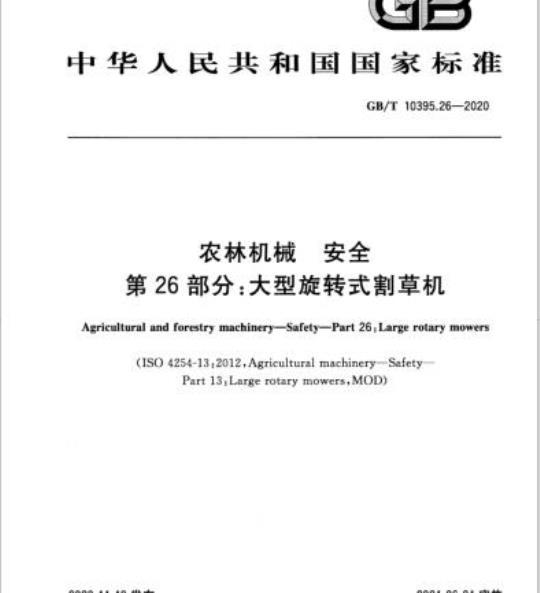

ICS65.060.50
中华人民共和国国家标准
GB/T10395.26—2020
农林机械
第26部分:大型旋转式割草机
Agricultural and forestry machinery-—Safety-—Part 26:Large rotary mowers(ISO4254-13:2012,AgriculturalmachinerySafetyPart13:Largerotarymowers,MOD)2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施
规范性引用文件
术语和定义
旋转式割草机
切割元件
抛拂物试验
4安全要求和/或保护措施
一般要求
抛掷物防护
意外接触切割元件的防护
旋转动力元件的防护与屏蔽
超越离合器或飞轮装置
牵引式割草机配重装置
悬挂式、半悬挂式割草机连接装置切割元件
切割装置的冲击
不平衡
结构完整性
5安全要求和保护措施的验证
试验条件
一般原则
脚模型试探器试验
切割装置的冲击试验
切割元件不平衡试验·
结构完整性试验
抛挪物试验
夏比冲击强度试验·
切割元件弯曲试验
6使用说明
标记和安全标志·
7.2安全标志
rrKaeerkca-
GB/T10395.26-—2020
GB/T10395.26—2020
附录A(资料性附录)
附录B(资料性附录)
附录C(资料性附录)
附录D(规范性附录)
重大危险一览表
.............
试验记录表示例
割草机示例插图
瓦楞纤维板穿透性试验
-rrKaeerKAca-
............................27
《农林机械安全》分为如下部分:第1部分:总则;
第2部分:自卸挂车;
一第3部分:既肥撒施机;
-第4部分:林用绞盘机;
第5部分:驱动式耕作机械;
一第6部分:植物保护机械;
第7部分:联合收割机、饲料和棉花收获机;第8部分:排灌泵和泵机组;
一第9部分:播种、裁种和施肥机械;第10部分:手扶(微型)耕耘机;第11部分:动力草坪割草机
一第12部分:便携式动力绿修剪机;第13部分:后操纵式和手持式动力草坪修剪机和草坪修边机;第14部分:动力粉碎机和切碎机;第15部分:配刚性切割装置的动力修边机;一第16部分:马铃薯收获机
第17部分:甜菜收获机;
第18部分:软管牵引绞盘式喷灌机;第19部分:中心支轴式和平移式喷灌机第20部分:捡拾打捆机;
第21部分:动力摊晒机和楼草机;第22部分:前装载装置;
第23部分:固定式圆形青贮窖卸料机;一第24部分:液体肥料施肥车;第25部分:旋转式圆盘割章机、转鼓式割章机和甩刀式割章机,—第26部分:大型旋转式割草机;一第27部分:缠膜机。
本部分为《农林机械安全》的第26部分。本部分按GB/T1.1一2009给出的规则起草GB/T10395.26—2020
本部分使用重新起草法修改采用ISO4254-13:2012《农业机械安全第13部分:大型旋转式割草机》。
本部分与IS04254-132012相比在结构上略有调整,即将5.6中的悬置段调整为5.6.1,5.6.1条款编号对应修改为5.6.2,其后条号顺延;将6.1.1、6.1.2条款编号对应修改为6.1、6.2。本部分与ISO4254-13:2012的技术性差异及其原因如下:关于规范性引用文件,本部分做了具有技术性差异的调整,以适应我国的技术条件,调整的情况集中反映在第2章“规范性引用文件”中,具体调整如下·用修改采用国际标准的GB/T229代替了IS0148-1:2009(见5.7.1);rKaeerkAca-
GB/T10395.26—2020
用修改采用国际标准的GB/T230.1代替了ISO6508-1:2005(见4.8.2);·
用修改采用国际标准的GB/T1593代替了ISO730-2009(见4.7);用等效采用国际标准的GB/T9480代替了ISO3600:1996(见6.1.1);用修改采用国际标准的GB10395.1-2009代替了ISO4254-1(见第3章,4.1.2,7.1);用修改采用国际标准的GB/T10395.25代替了ISO4254-12:2012(见第3章);用修改采用国际标准的GB10396代替了ISO11684:1995(见7.2.2)用等同采用国际标准的GB/T15706代替了IS0121002010(见4.1.1);?用等同采用国际标准的GB/T17126.1代替了IS05673-1-2005(见4.4.2):修改图3脚模型试探器结构与本标准第25部分相统一;修改图4脚模型试探器结构与图3结构一致;修改图5结构比例;
修改图6a)和图6b)中制图错误;修改图5说明\1\中钢板厚度、图5说明“5”中钢管型号及图6a)说明“6\中钢板厚度;将安全标志应符合的标准由ISO4254-1修正为GB10396(见7.2.2);修正了瓦楞纤维板穿透性试验的试验装置中穿透棒的尺寸(见D.2.2)。为便于使用,本部分做了下列编辑性修改:改变标准名称以便与现有的标准系列一致;删除了国际标准的参考文献。
本部分由中国机械工业联合会提出。本部分由全国农业机械标准化技术委员会(SAC/TC201)归口。本部分起草单位:中国农业机械化科学研究院呼和浩特分院有限公司、国家草原畜牧业装备工程技术研究中心、安徽中运智能科技有限公司、中国农业机械化科学研究院。本部分主要起草人:王振华、翟改霞、刘贵林、董佳佳、贺刚、吴雅梅、侯光宏、张宁、戴晓军、孟玉刚、王志军、鲍志亮、赵庆亮、董云雷、吕树盛、王瑞先、邢冀辉。V
rKaeerkca-
机械领域安全方面标准的结构如下:引言
GB/T10395.26-—2020
a)A类标准(安全基础标准),给出适用于所有机械的基本概念、设计原则和一般特征。b)B类标准(安全通用标准),涉及机械领域的一种(或多种)安全特征或一类(或多类)使用范围较宽的安全防护装置:
1)B1类,特定的安全特征(如安全距离、表面温度和噪声)标准;2)B2类,安全装置(如双手操纵装置、联锁装置、压敏装置和防护装置)标准。C类标准(机械安全标准),涉及一种特定的机器或一组机器的详细安全要求。c
本部分属于GB/T15706规定的C类标准。若本C类标准的规定与A类或B类标准的规定不同时,对于按本C类标准规定设计和制造的机器,执行本C类标准的规定优先于A类或B类标准。本部分给出了大型旋转式割草机所涉及的危险事件、危险状态及危险程度。所有农业机械(自走式、悬挂式、半悬挂式和牵引式)普遮存在的重大危险在GB10395.1中述,rKaeerkAca-
1范围
农林机械安全
第26部分:大型旋转式割草机
GB/T10395.26—2020
本部分规定了设计和制造通过冲击力切割作物残茬、牧草以及小灌木丛,割台安装在牵引拖拉机或机器上,单个切割元件切割直径不小于1000mm的单制台或多割台农用牵引式、悬挂式、半悬挂式大型旋转式割草机的安全要求及其验证规则。本标准给出了消除或降低机器使用过程中发生危险的方法及在正常使用和维护过程中可合理预见因操作者误用发生危险的方法。本部分规定了制造商应提供的安全操作信息的类型。
注1:机器可用于切割牧章。本部分未规定机器用于农业之外应具备的附加要求,本部分不适用于下列机器:
GB/T10395.25涉及收获伤料作物的旋转圆盘式割草机,转鼓式割章机以及甩力式章机大型旋转式悬臂割草机:
步进式电动割草机:
-GB10395,11涉及的动力草坪割草机。根据本部分规定设计和制造的机器,当本部分规定与GB10395.1规定不同时,本部分规定优先于GB10395.1。
本部分涉及了制造商预定和预见条件下使用大型旋转式割草机相关的所有重大危险、危险状态和危险事件。(重大危险一览表参见附录A。)注2:本部分涉及的两种制草机(刷性平台大型旋转式制草机和履带式多段折叠翼大型旋转式制草机)图例参见c.l.
注3:本部分未涉及割草机图例参见C,2本部分不涉及环境危险、道路安全、电磁兼容性振动及与动力传动部件相关的危险。不涉及与专业维修人员维修和保养相关的危险注4:GB21398规定了评价所有移动式农业机械电磁兼容性的试验方法和验收准则。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T229金属材料夏比摆锤冲击试验方法(GB/T229—2007,ISO148-1:2006,MOD)GB/T230.1金属材料洛氏硬度试验第1部分:试验方法(GB/T230.1-2018,ISO6508-1:2016,MOD
GB/T1593
农业轮式拖拉机后置式三点悬挂装置0、1N、1、2N、2、3N、3、4N和4类(GB/T15932015,ISO730:2009.MOD)GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则(GB/T9480-2001,eqvISO36001996)
GB10395.1-2009农林机械安全第1部分:总则(ISO4254-1,MOD)GB/T10395.25农林机械安全第25部分:旋转式圆盘割草机、转鼓式割草机和甩刀式割草1
-rrKaeerKAca-
GB/T10395.26—2020
机(ISO4254-12:2012,MOD)
GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则(GB10396
2006,ISO11684.1995,MOD)
GB/T15706机械安全
2010,IDT)
设计通则风险评估与风险减小(GB/T157062012,1SO12100:动力输出万向节传动轴和动力输入连接装置第1部分:通GB/T17126.1农业拖拉机和机械
用制造和安全要求(GB/T17126.1—2009,ISO5673-1:2005.IDT)GB/T23821—2009机械安全防止上下肢体触及危险区的安全距离(ISO13857:2008,IDT)3术语和定义
GB10395.1,GB/T10395.25和GB/T15706界定的以及下列术语和定义适用于本文件。3.1旋转式割草机
大型旋转式割草机largerotarymower具有覆盖功能,由牵引机械提供动力,配置单个或多个切割直径不小于1000mm的切割元件总成,单个或多个功能组件绕垂直轴旋转通过冲击切割或剪切作物残差、牧草以及小型灌木的割草机3.1.1.1
刚性平台大型旋转式割草机rigid-decklargerotarymowers普通刚性平台上装配有一个或多个切割元件总成的大型旋转式制章机。3.1.1.2
多段折叠翼大型旋转式割草机multi-section,foldable-winglargerotarymowers配置多个切割元件总成,且带有能够适应地形的单个或多个翼型折叠机构的大型旋转式割章机。注:割草机运输或避障时翼折叠,工作时翼展开。3.2切割元件
cutting element
切割元件
通过冲击力切割或剪切作物残茬,牧草以及小型灌木的割草机刀具。注1:可包括护根覆盖、
注2:刀、刀片和甩刀是常见的切割元件。3.2.2
切割元件批次
cutting-elementlot
切割元件批次由切割元件制造商确定,可追潮到轧制温度和制造工艺。注:钢温度发生变化,切割元件批次重新生成3.2.3
一炉钢
heat of steel
间款熔化过程循环一次产生的金属。注:对钢包或炉中的少量熔融金属试样完成热分析,试样固化,然后进行光谱化学分析,如化学分析处于规定范围内,则熔融金属的平衡值即为一个热处理编号。一般情况下,加热量为50t,但许多钢厂的加热量约为300t。3.2.4
永久变形角
permanent set angle
从切割元件弯曲试验装置上移除后,切割元件或试样弯曲区域背面形成的角。2
rKaeerkAca-
见图1。
说明;
1——永久变形角。
总变形角
图1弯曲试验后切割元件的永久变形角total deflection angle
永久变形角和预计回弹量的总和。注:该角度用于试验装置设计,非验收标准(见表1)。3.2.6
车testcoupon
与所代表的切割元件具有相同截面且批次相同的平板试样,3.3
抛掷物试验
正常操作位置
normal operatingposition
操作割草机时,操作者占用的操作者区域内的空间位置。GB/T10395.26—2020
注1:操作者坐在牵引机具的座椅上,手放在转向控制器上,脚放在控制器上或其他用于放脚的区域。注2:目标屏障结构示例见图7和图8所示。3.3.2
抛掷物冲击
projectile impact
试验抛掷物对目标材料表层的破坏。3.3.3
抛掷物撞击
projectilehit
试验抛掷物对目标材料所有层的破坏。3.3.4
目标材料
target material
抛掷物试验使用的材料。
注:见附录D。bzxZ.net
试验用抛掷物
testprojectile
普通钢钉或钢丝,近似尺寸如图2所示。注:线型抛射物应能180°寒曲,且无裂纹或断裂现象。3
-rKaeerkca-
GB/T10395.26—2020
0.76±0.25
50.8±0.76
a)标准钉型抛挪物
操作者区域
operatorzone
图2试验用抛掷物
b)标准线型抛挥物
目标区域内,操作割草机时操作者处于牵引机上正常工作位置时的空间区域。如图7和图8所示。
目标屏障
targetwalls
目标材料和支架的布局。
结构参见图7和图8,截面参见图9安全要求和/或保护措施
4.1一般要求
920-9%
单位为旁米
4.1.1机器安全要求和/或保护措施应符合第4章和第5章的规定,试验要求和验收规则应符合5.3、5.4和5.5的规定,本部分不涉及的相关非重大危险安全要求和/或保护措施应按GB/T15706的规定设计。
4.1.2除本部分中另有规定,机器应符合GB10395.1的规定和GB/T23821-2009中表1、表3、表4和表6的规定。
4.1.3切割线速度应不大于96.5m/s。4.2抛挪物防护
制草机应使用满足5.6试验的防护装置(如防护裙、防护链或橡胶条)防止抛掷物抛出。4.3意外接触切割元件的防护
4.3.1割草机的设计和防护应避免按使用说明书操作时在机器顶部和侧面与切割元件的意外接触4.3.2割草机的设计和防护应避免按使用说明书操作时在机器前面(通常是进料口)和后面(通常是排料口)与切割元件的意外接触。
4.3.3顶部应有刚性防护装置或其他能阻挡抛掷物的防护装置。4.3.4为减少抛物的抛出,机器侧面、前面(进料区域)及后面(排料区域)应有刚性或柔性防护装置,或组合防护装置,按5.2进行试验时测试脚模型试探器不应触碰切割元件或切割元件总成。4
rKaeerkAca-
4.4旋转动力元件的防护与屏蔽
GB/T10395.26—2020
4.4.1割草机的设计和防护应避免按使用说明书操作机器时与旋转动力元件的意外接触。4.4.2传动轴及其连接点应按GB/T17126.1进行防护。动力传动的其他运动部件应进行防护使其符合GB/T23821—2009中表1,表3,表4和表6给出的安全距离,以避免意外接触,4.5超越离合器或飞轮装置
4.5.1安装有超越离合器或飞轮装置的割草机应按4.4的规定进行防护。4.5.2易意外触碰的旋转元件应有旋转提示和适当的危险警告安全标志。4.5.3使用说明书应注明所有运动停止后方可进行维修。4.6牵引式割草机配重装置
牵引式割草机的挂接点处应设计有占总重量3%或不小于500N的配重装置。4.7悬挂式、半悬挂式割草机连接装置三点式悬挂、半悬挂割草机应按GB/T1593规定的挂接方式之一或多种挂接方式组合连接到牵引机具上。
4.8切割元件
4.8.1切割元件的识别标记
所有切割元件都应在非关键应力区设有包含下列清晰耐久、可随时读取标志的信息:切割元件制造商标识;
生产日期或批号或生产运行编号。4.8.2硬度
按GB/T230.1测定的洛氏硬度值应不小于38HRC。4.8.3夏比冲击强度
按5.7进行试验时,切割元件的平均夏比冲击值应不小于20.3J。4.8.4弯曲
按5.8进行弯曲试验后,切割元件不应出现肉眼可见的裂纹。4.9切割装置的冲击
4.9.1割草机应能承受切割装置突然受到的冲击。4.9.2切割装置冲击试验应在不对操作者或旁观者造成伤害,机器零部件不缺失或不失效的情况下按5.3进行试验,质量大于30g的切割元件零部件不应刺人自标屏障。4.10不平衡
割草机应能承受不平衡切割。按本部分的规定,割草机的任何零部件都不应松动、断裂或被弹出,按5.4进行试验时,割草机的其他任意组件或零部件都不应刺破目标屏障。-rrKaeerKAca-
GB/T10395.26—2020
4.11,结构完整性
4.11.1切割装置总成应能承受工作时所受到的冲击力。2顶部或侧面防护板应采用厚度不小于3mm的低碳钢。4.11.2
4.11.3对于厚度小于3mm的材料,应按5.5的试验检查是否符合要求。试验棒应不穿透切割元件外壳或外罩,且其他防护装置不应失效。安全要求和保护措施的验证
试验条件
一般原则
5.1.1装配
5.1.1.1割草机应结构完整的安装或挂接在牵引机具上,在特定试验装置上进行试验的除外。必要时,割草机部件可与动力元件分离时进行试验,动力通过其他方式提供。速度应与安装或挂接在牵引机具上时所达到的速度相同,延伸至轨迹区域的割草机的固定零部件也应尽可能安装完整。5.1.1.2试验时,可调防护装置应设置为初始位置。5.1.2
割草机位置
制草机应停置在坡度不大于2的平坦地面上。如需要,在试验时应使用锁链等弹性约束件来锁定割草机。
5.1.3试验速度
除了静态试验,割草机应按使用说明书指定的最高速度试验。5.1.4试验次数
除特殊情况,割草机每个切割元件总成都应进行一次试验。除结构完整性试验和抛掷物试验,新机器应完成每个试验。
5.2脚模型试探器试验
5.2.1脚模型试探器试验装置
脚模型试探器尺寸如图3所示。
rKaeerkAca-
