HG/T 5699-2020.Cation exchange membrane for diffusion dialysis.
1范围
HG/T 5699规定了扩散渗析阳膜的分类与命名、要求、试验方法、检验规则以及标志、包装、运输与贮存。
HG/T 5699适用于扩散渗析阳膜的研发、生产和管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 601-2016化学试剂标准滴定溶液的制备
GB/T 603-2002化学试剂试验方法中所用制剂及制品的制备
GB/T 4456包装用聚乙烯吹塑薄膜
GB/T 6682分析实验室用水规格和试验方法
GB/T 9174一 般货物运输包装通用技术条件
GB/T 9969工业产品使用说明书总则
GB/T 12464普通木箱
GB/T 14436工业产品保证文件总则
GB/T 20103- 2006膜分离技术 术语
HG/T 5112-2016扩散渗析阴膜
3术语和定义
GB/T 20103- 2006 和HG/T 5112- 2016 界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T 20103-2006和HG/T 5112-2016 中的某些术语和定义。
3.1
膜 membrane
表面有一定物理或化学特性的薄的屏障物，它使相邻两个流体相之间构成不连续区间并影响流体中各组分的透过速度。
[GB/T 20103-2006， 定义2.1.1]
3.2
离子交换膜 ion exchange membrane
离子选择性透过膜 ion permselective membrane
对离子具有选择性透过的聚合物制成的薄膜。
[GB/T 20103-2006， 定义3.1.1]
1范围
HG/T 5699规定了扩散渗析阳膜的分类与命名、要求、试验方法、检验规则以及标志、包装、运输与贮存。
HG/T 5699适用于扩散渗析阳膜的研发、生产和管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 601-2016化学试剂标准滴定溶液的制备
GB/T 603-2002化学试剂试验方法中所用制剂及制品的制备
GB/T 4456包装用聚乙烯吹塑薄膜
GB/T 6682分析实验室用水规格和试验方法
GB/T 9174一 般货物运输包装通用技术条件
GB/T 9969工业产品使用说明书总则
GB/T 12464普通木箱
GB/T 14436工业产品保证文件总则
GB/T 20103- 2006膜分离技术 术语
HG/T 5112-2016扩散渗析阴膜
3术语和定义
GB/T 20103- 2006 和HG/T 5112- 2016 界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T 20103-2006和HG/T 5112-2016 中的某些术语和定义。
3.1
膜 membrane
表面有一定物理或化学特性的薄的屏障物，它使相邻两个流体相之间构成不连续区间并影响流体中各组分的透过速度。
[GB/T 20103-2006， 定义2.1.1]
3.2
离子交换膜 ion exchange membrane
离子选择性透过膜 ion permselective membrane
对离子具有选择性透过的聚合物制成的薄膜。
[GB/T 20103-2006， 定义3.1.1]
标准图片预览
标准内容

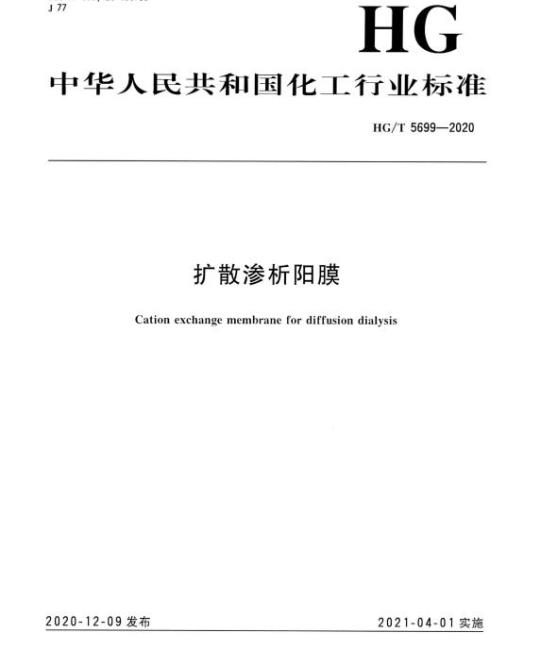

ICS07.060；23.100.60
中华人民共和国化工行业标准
HG/T5699—2020
扩散渗析阳膜
Cation exchange membrane for diffusion dialysis2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国石油和化学工业联合会提出本标准由全国分离膜标准化技术委员会（SAC/TC382）归口。HG/T5699—2020
本标准起草单位：山东天维膜技术有限公司、合肥科佳高分子材料科技有限公司、黄山全晟密封科技有限公司、山东省海洋化工科学研究院、中国科学院青岛生物能源与过程研究所、中铝郑州有色金属研究院有限公司、中国化工经济技术发展中心、中国科学技术大学、天津膜天膜工程技术有限公司。
本标准主要起草人：傅荣强、刘兆明、徐铜文、王晓琳、张杨、张勤、尹中林、张晓丽、郑春磊、薛岩、王瀚菏。
-rrKaeerkAca-
1范围
扩散渗析阳膜
HG/T5699—2020
本标准规定了扩散渗析阳膜的分类与命名、要求，试验方法、检验规则以及标志、包装、运输与存。
本标准适用于扩散渗析阳膜的研发、生产和管理。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。化学试剂标准滴定溶液的制备
GB60120161
GB/T603一2002化学试剂试验方法中所用制剂及制品的制备GB/T4456
GB/T6682
GB/T9174
GB/T9969
GB/T12464
GB/T14436
包装用聚乙烯吹塑薄膜
分析实验室用水规格和试验方法一般货物运输包装通用技术条件工业产品使用说明书
普通木箱
工业产品保证文件
GB/T20103—2006
膜分离技术术语
HG/T5112—2016
扩散渗析阴膜
3术语和定义
GB/T20103一2006和HG/T5112一2016界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T20103—2006和HG/T5112—2016中的某些术语和定义。3.1
膜membrane
表面有一定物理或化学特性的薄的屏障物，它使相邻两个流体相之间构成不连续区间并影响流体中各组分的透过速度。
[GB/T20103—2006定义2.1.1]
离子交换膜ion exchangememhrane离子选择性透过膜ionpermselectivememhrane对离子具有选择性透过的聚合物制成的薄膜。［GB/T20103—2006，定义3.1.1]1
-rrKaeerkAca-
HG/T5699—2020
阳离子交换膜cationexchangemembrane阳离子选择性透过膜cationpermselectivemembrane膜体固定基团带有负电荷的荷电基团，可选择透过阳离子的离子交换膜。［GB/T20103—2006，定义3.1.2]3.4
扩散渗析阳膜
莫cationexchangemembranefordiffusiondialysis(DDCM)可用于扩散渗析过程的阳离子交换膜3.5
同离子co-ionwwW.bzxz.Net
与离子交换膜上固定基团所带电荷相同的离子。［HG/T5]
反离子
定义3.4
counter-ion
交换膜上固定基团所带电街
［HGT
12—2016.
扩散渗析过程
dirfusiondialysisproc
以浓度梯度为推动力，
溶被中辰
实现选择性渗杆的过程
优先通过！
注：改写HG75112
016定义3.号
动尺十较小或电荷价态较低的同离子阳膜扩散渗析过程cationexchangemembranediffusiondialysis process以浓度梯度为推动力，溶液中阳离子通过阳离子交换膜，并带动尽寸较小或电荷价态较低的阴离子优先通过，实现选择性渗析的过程。3.9
渗析液dialysate
扩散渗析过程中待分离的料液。『HG/T5112—2016，定义3.9]
扩散液diffusate
扩散渗析过程中接收透过组分的溶液。注：改写HG/T51122016.定义3.10。3.11
氢氧根离子渗析系数hydroxyliondialysiscoefficient-rrKaeerkAca-
氢氧根离子在单位时间单位浓度差下通过单位膜面积的物质的量。3.12
酸根离子泄漏系数acid radical leakagecoefficient酸根离子在单位时问单位浓度差下通过单位膜面积的物质的量。3.13
碱/盐分离因子alkali/saltseparationfactor氢氧根离子渗析系数与酸根离子泄漏系数的比值。4分类与命名
4.1命名构成
HG/T5699—2020
扩散渗析阳膜命名山类别代码、型式代码、固定荷电基团代码、骨架代码、系列号五部分组成。各部分之间以连字符“”连接。五部分的表述格式为：
系列号
骨架代码
固定荷电基团代码
型式代码
类别代码
4.2类别代码
类别代码以扩散渗析阳膜英文名称的简写DDCM表示。4.3型式代码
型式代码表示功能基化反应的先后次序，以阿拉伯数字表示，后进行功能基化反应为“1”型，先进行功能基化反应为“2”型。4.4固定荷电基团代码
固定荷电基团代码以阿拉佰数字表示：具体规定见表1。固定荷电基团代码
基团类别
强酸性固定荷负电基团，不带有羟基等辅助基团弱酸性固定荷负电基团，不带有羟基等辅助基团强酸性固定荷负电基团，并带有羟基等辅助基团弱酸性固定荷负电基团，并带有羟基等辅助基团警合型固定正、负荷电基团交替排列其他
-rKaeerkca-
HG/T5699—2020
4.5骨架代码
骨架代码以阿拉伯数字表示，具体规定见表2。表2骨架代码
骨架名称
聚苯醚系
聚乙烯醇系
有机无机杂化系
系列号
系列号表示相同骨架和固定荷电基团的系列产品编号，以阿拉伯数字表示。4.7命名示例
示例：
表示以紧乙烯醇为骨架、
膜系列中的第1种产品。
5要求
生行功能基化厅
扩散渗析阳膜的外观虚平整，清净，无机5.2厚度相对偏差
厚度相对偏差的值应为一10%~10%5.3氢氧根离子渗析系数
氢氧根离子渗析系数应不小于。5.4碱/盐分离因子
碱/盐分离因子应不小于10。
试验方法
6.1试验条件
全有强酸性店
奇负电基闭并带有经基等辅助基团的扩散渗析阳无针孔，无油污
试验用纯水应符合GB/T6682规定的三级水标准，在水温25℃士1℃、室温25℃士1℃的恒温室内进行氢氧根离子渗析系数，酸根离子泄漏系数、碱/盐分离因子的测定。6.2取样规则
在抽取的膜卷最前沿的部分取一条幅宽10cm的膜片，置于纯水中浸泡24h。4
-rrKaeerkAca-
6.3外观检验
外观用目视法检查。
6.4厚度相对偏差检验
6.4.1平均厚度的测量
HG/T5699—2020
在6.2中的膜片上用取样器均匀地取5个直径30mm的样品，用分度值为0.01mm的螺旋测微器测定每个样品的厚度，膜的平均厚度为5个样品的算术平均厚度6.4.2厚度相对偏差的计算
每个样品的厚度与平均厚度之差除以平均厚度，所得比值的百分数即为膜的厚度相对偏差，按公式（1）计算：
式中：
7膜的厚度相对偏差，以%表示；T每个样品的厚度的数值，单位为毫米（mm）；下一膜的平均厚度的数值，单位为毫米（mm）。6.5氢氧根离子渗析系数、酸根离子泄漏系数、碱/盐分离因子的测定6.5.1试验原理
氢氧根离子渗析系数和酸根离子泄漏系数在扩散渗析装置（参见附录A）中进行测试。扩散渗析装置包括渗析室和扩散室，两室中间固定扩散渗析阳膜。当渗析液为碱和盐的混合溶液、扩散液初始为纯水时，由于浓度梯度的存在，碱和盐会扩散透过扩散渗析阳膜进入扩散液。通过测定扩散液与渗析液中碱和盐的浓度，计算氢氧根离子渗析系数、酸根离子泄漏系数和碱/盐分离因子。6.5.2试验步骤
氢氧根离子渗析系数和酸根离子泄漏系数的测试步骤如下：a）量取500mL纯水，置于干燥的1000mL烧杯中，称取164g偏铝酸钠和240g氢氧化钠置于其中。加热搅拌至完全溶解，再用纯水稀释至1000mL，配制成浓度为6mol/L.氢氧化钠和2mal/L偏铝酸钠的混合溶液，冷却至室温，作为测试时渗析室的初始液。测试混合溶液中氢氧根离子浓度和偏铝酸根离子浓度，测试方法见附录B。b）在6.2中的膜片上，均匀地裁取3份3cm×3cm的样品。c）用滤纸擦除表面液滴，将其夹于渗析室与扩散室中间，并用橡胶圈密封，参见附录A，d）取100mL.a）的试验溶液，倒人渗析室内。再取100ml纯水，倒人扩散室内。启动搅拌，运行2h后，分别测定渗析室和扩散室中的氢氧根离子浓度coH和偏铝酸根离e
子浓度CA10，·氢氧根离子浓度CoH-和偏铝酸根离子浓度CA10，的分析方法见附录B。6.5.3计算
氢氧根离子渗析系数UoH的计算、酸根离子泄漏系数UAO.的计算和碱/盐分离因子S的计算见附录C。
-riKacerKAca-
HG/T5699—2020
7检验规则
7.1检验分类
检验分为出厂检验和型式检验。7.2组批规则
以同一批次原料、按同一生产工艺生产出来的产品组成一个检验批。7.3判定规则
检验各项目结果全部符合本标准要求，判定该批产品合格。检验各项目结果中如有不合格项．从原批产品中加倍抽取样品对不合格项进行复检，如仍有不合格项则判定该批产品不合格。7.4出厂检验
检验项目
每批扩散渗析阳膜均应进行出厂检验，检验合格方可出厂。出厂检验项日按表3的规定进行。表3出厂检验
抽样方法
检验项目
厚度相对偏差
氢氧根离子渗析系数
碱/盐分离因子
抽样检验同一批次的膜，随机抽取3个膜卷进行测试型式检验
型式检验条件
在下列情况之一时，应进行型式检验：a)
正常生产1年时；
原料或工艺有改变时；
新产品定型鉴定或老产品转产鉴定时：停产半年以上，恢复生产时：
国家质量监督机构提出进行型式检验要求时。检验项目
要求章条号
型式检验项目与出厂检验项目相同，至少连续检验3批。7.5.3抽样方法
抽样检验同批次的膜。随机抽取3个膜卷进行测试。6
-rrKaeerkAca-
试验方法章条号
8标志、包装、运输与贮存
8.1标志
标志内容包括：
产品名称、型号；
商标、产品编号；
生产日期；
生产企业名称和地址：
产品的执行标准编号。
2包装
HG/T5699—2020
采用聚乙烯薄膜作内包装，应符合GB/T4456的规定，薄膜内加入一定量的3%氯化钠溶液作保护液。采用木箱作为外包装，应符合GB/T12464的规定。包装箱内应附带装箱单、检验合格证使用说明书等文件，检验合格证的编写应符合GB/T14436的规定，使用说明书的编写应符合GB/T9969的规定。
8.3运输
扩散渗析阳膜的运输应符合GB/T9174的规定。运输、装卸过程不应受到刷烈的撞击、颠簸、投掷和重压。
8.4贮存
产品应贮存在干净、通风、干燥的空间内，温度为0℃～40℃，应远离热源、火源和化学药品，不应与溶剂、具有氧化性或还原性的物品一同存放rrKaeerkAca-
HG/T5699—2020
A.1扩散渗析装置示意图，见图A.1。说明：
扩散渗析阳膜：
渗析室：
搅拌器：
扩散室；
橡胶圈。
附录A
（资料性附录）
扩散渗析装置示意图
图A.1扩散渗析装置示意图
A.2扩散渗析装置A一A位置的剖面示意图，见图A.2。说明：
扩散渗析阳膜，膜的有效扩散面积为直径2.5cm圆的面积：橡胶密封圈。
图A.1中A一A位置的部面侧视图
-rrKaeerKca-
B.1仪器设备
附录B
（规范性附录）
氢氧根离子浓度和偏铝酸根离子浓度分析方法试验所需仪器设备如下：
碱式滴定管：规格50mL：分度值0.1ml具塞三角瓶：规格250ml
移液器：规格10mL分度值10L
量筒：规格100mL，分度值1.0mL；天平：规格20g，分度值0.1mg：秒表；
加热炉
B.2化学试剂
盐酸、乙二胺四乙酸二钠
以上均为分析纯试剂。
B.3溶液和指示剂
盐酸标准溶液[c（HCI)=0.1mol/B.3.1
2016中4.
按GB601
1配制按6B601
B.3.2EDTA标准溶液【c(EDTA)=0.05mol/L]东四
按GB601-2016中4.11.1配制。按GB6012016中4.15.1.2标硝酸铅标准溶液［Pb（NO,）=0.05mol/L)B.3.3
按GB601-2016中4.18.1配制。按GB601-2016中4.18.2标定B.3.4二甲酚橙指示剂
按GB/T603—2002中4.1.4.1配制。B.3.5
酚酥指示剂
按GB/T6032002中4.1.4.22配制。B.4氢氧根离子浓度分析方法
B.4.1渗析液氢氧根离子的测定
HG/T5699—2020
二电酚检指示剂。
取5.00mL渗析液，加纯水稀释至100.0mL。从中取10.00mL.再稀释至100mL.加人2滴9
-rKaeerKa-
HG/T5699—2020
酚酰指示剂，用盐酸标准溶液滴定，至溶液由红色变为浅粉色视为终点。同时用纯水做空白实验。按公式（B.1）计算氢氧根离子浓度。B.4.2扩散液氢氧根离子的测定
取10.00mL扩散液，稀释至100mL。加人2滴酚酰指示剂，用盐酸标准溶液滴定，溶液由红色变为浅粉色视为终点。同时用纯水做空白实验。按公式（B.1）计算氢氧根离子浓度。B.4.3氢氧根离子浓度的计算
氢氧根离子浓度oH-，按公式（B.1）计算：nCHCI(VHCI-VHC)
式中：
氢氧根离子浓度的数值，单位为摩尔每升（mol/L）；稀释倍数（测试渗析液时的数值为20，测试扩散液时n的数值为1)；盐酸标准溶液的浓度的数值，单位为摩尔每升（mol/L)；VHOI
滴定消耗盐酸标准溶液的体积的数值，单位为毫升（ml.）：VHe
空白实验过程中滴定消耗盐酸标准溶液的体积的数值，单位为毫升（mL)：被滴定溶液取样量的数值，单位为毫升（mI)。B.5偏铝酸根离子浓度分析方法
渗析液偏铝酸根离子的测定
取5.00mL渗析液，加纯水稀释至100.0mL。移取10.00ml.稀释液，加盐酸中和过量的碱（根据测定碱含量确定盐酸的加人量）。加入40.00mLEDTA标准溶液，加纯水稀释至100.0mL，缓缓煮沸2min。降温，加入4g六亚甲基四胺、2滴二甲酚橙指示剂，用硝酸铅标准溶液滴定，至溶液由亮黄色变为红色视为终点。同时用纯水做空白实验。按公式（B.2）计算偏铝酸根离子浓度。
B.5.2扩散液偏铝酸根离子的测定取10.00mL扩散溶液，加盐酸中和过量的碱（根据测定碱含量确定盐酸的加入量）。加人5.00mLEDTA标准溶液、加纯水稀释至100.0mL，缓缓煮沸2min，降温：加人4g六亚甲基四胺、2滴二甲酚橙指示剂，用硝酸铅标准溶液滴定，至溶液由亮黄色变为红色视为终点。同时用纯水做空白实验。按公式（B.2）计算偏铝酸根离子浓度。B.5.3偏铝酸根离子浓度的计算
偏铝酸根离子浓度CAK)，，按公式（B.2）计算：\ [(GiV-c2V2)-(cVCV2)]
式中：
偏铝酸根离子浓度的数值，单位为摩尔每升（mol/L）；EDTA标准溶液的浓度的数值，单位为摩尔每升（mol/L）：V
加人EDTA标准溶液的体积的数值，单位为毫升（mL）10
-riKacerKAca-
..(B.2)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
