HG/T 5676-2020.Silver reflective film with high reflectivity.
1范围
HG/T 5676规定了高反射率银反射膜的术语和定义、产品结构、要求、试验方法、检测规则以及标志、包装、贮存和运输。
HG/T 5676适用于单面银反射膜和双面银反射膜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 2918塑料试样状态调节和试验的标准环境
GB/T 3979物体色的测量方法
GB/T 6672塑料薄膜和薄片 厚度测定 机 械测量法
GB/T 14234塑料件表面粗糙度.
GB/T 20503铝及铝合 金阳极氧化阳极 氧化膜镜面反射率和镜面光泽度的测定20°、 45°、60°、 85°角度方向
GB/T 25257光学功能薄膜翘曲度测定方法
GB/T 33398光学功能薄膜 聚对苯二甲 酸乙二醇酯(PET) 薄膜表面电阻测定方法
3术语和定义
下列术语和定义适用于本文件。
3.1
高反射率 high reflectivity
物体反射的辐射能量占总辐射能量的百分比为反射率，在特定波长范围内(450 nm~ 650 nm)反射率≥90%。

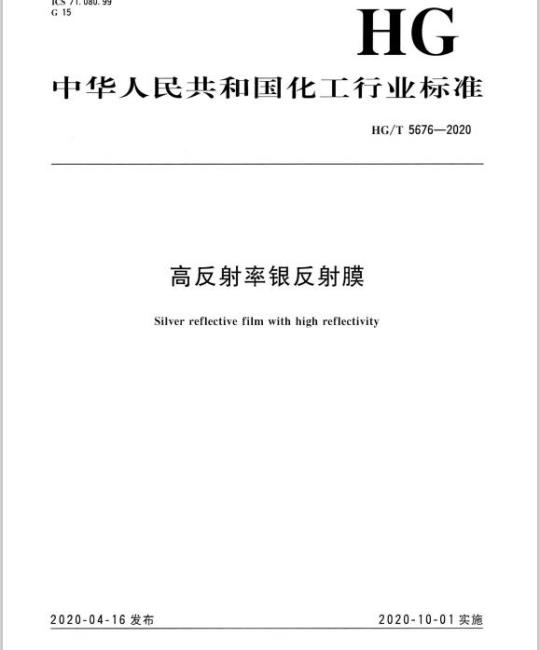

ICS71.080.99
中华人民共和国化工行业标准
HG/T5676—2020
高反射率银反射膜
Silverreflectivefilmwithhighreflectivity2020-04-16发布
2020-10-01实施
中华人民共和宝工业和信息化部发布前言
本标准按GB/T1.1—2009的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。本标准起草单位：中国乐凯集团有限公司、合肥乐凯科技产业有限公司。HG/T5676—2020
本标准主要起草人：纪雪梅、刘军虎、王群、郑燕、冯铭竹、陈帅、赵伟建、刘贤豪、张月恒。rrKaeerkAca-
1范围
高反射率银反射膜
HG/T5676—2020
本标准规定了高反射率银反射膜的术语和定义、产品结构、要求、试验方法、检测规则以及标志、包装、贮存和运输、
本标准适用于单面银反射膜和双面银反射膜规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T 2918
GB/T3979
GB/T6672
GB/T14234
GB/T20503
60°85°角度方向
GB/T25257
GB/T33398
3术语和定义
塑料试样状态调节和试验的标准环境物体色的测量方法
塑料薄膜和薄片厚度测定机械测量法塑料件表面粗糙度
铝及铝合金阳极氧化
光学功能薄膜
光学功能薄膜
阳极氧化膜镜面反射率和镜面光泽度的测定翘曲度测定方法
20°、45°、
聚对苯二甲酸乙二醇酯（PET）薄膜表面电阻测定方法下列术语和定义适用于本文件。3.1
高反射率highreflectivity
物体反射的辐射能量占总辐射能量的百分比为反射率，在特定波长范围内（450nm～650nm）反射率≥90%。
反射率均匀性变化率reflectivityuniformityrate高反射率银反射膜经过环境试验后反射率平均值的变化率。4
产品结构
高反射率银反射膜结构示意图如图1、图2所示。1
-rKaeerkAca-
HG/T5676—2020
说明：
银反射膜支撑薄膜：
5要求
银反射层；
黏合剂层；
增强反射层。
反射膜支撑薄膜
银反身层；
站合剂层：
银反射层；
镇反射膜
支撑薄膜
收卷质量和表观质量
单面高反射率银反射膜结构示意图图2双面高反射率银反射膜结构示意图整轴薄膜收卷应平整，松紧一致、高反射率银反射膜表观应满足表！的安
表观要求
缺陷种类
KaeerkAca-
表观要求
无直径0.1mm以上气泡
无肉眼可见划伤
5.2性能要求
高反射率银反射膜的性能指标应满足表2的要求。表2
指标名称
厚度/μm
宽度/mm
膜卷端面对准度/mm
反射率（450nm）/%
反射率（550nm）/%
反射率（650nm）/%
光泽度（85°）
表面粗糙度
表面电阻/Q
翘曲值/mm
高温存储试
恒温恒湿试验
冷热冲击试验
性能要求
技术要求
规格值±2
规格值土2
外观无变
高性车
HG/T5676—2020
外观无变化
友射率均匀性变
反射率均匀性变
注：L值是在CIE16均匀每空间中表示物体亮度的数值；a值是在CIE1976均务小色空间中表示物体红绿颜色
的数值；6值是在E1976均句色空间中表示物体黄蓝颜色的数值6试验方法
6.1试验条件和取样
6.1.1试验条件
试样按照GB/T2918状态调节24h后，进行试验。6.1.2
取样规则
去掉整轴薄膜包装后，去掉外圈薄膜1圈，从薄膜片头裁取全幅宽膜长约1000mm，全幅宽裁取试验，试样长度1000mm，作为被测试样。试样应无褶皱、无划伤、无破损、无气泡等缺陷，3
-rrKaeerkAca-
HG/T5676—2020
6.2收卷质量和表观质量
6.2.1在日光灯或荧光灯下，目视检验薄膜大轴的收卷质量。6.2.2取被测试样全幅宽长约100mm作为样品，在室内自然光下目视。样品应无气泡、无划伤，无异味。
6.3厚度
按照GB/T6672规定的方法测定。6.4宽度
将全幅宽薄膜样品放在水平台面上，沿收卷方向取3个点，用精度为1mm的钢板尺测量宽度。6.5膜卷端面对准度
用精度为1mm的钢板尺，测量薄膜收卷不整齐部位突出或凹陷的尺寸。6.6反射率
按照GB/T20503规定的方法测定。6.7L值、a值、b值
按照GB/T3979规定的方法测定。6.8光泽度
按照GB/T20503规定的方法测定。测试反射面85°角光泽度。6.9表面粗糙度
按照GB/T14234规定的方法测定。6.10
表面电阻
按照GB/T33398规定的方法测定。6.11翘曲值
按照GB/T25257规定的方法测定。6.12
高温存储
将尺寸为5寸屏的样品放人恒温箱内，保持80℃，120h后，将样品取出，室温平衡24h后，按照沿每一边各取3个点进行测量。测试样品九点反射率，取平均值。对比高温存储前后反射率变化率，反射率均匀性变化率≤5%。6.13恒温恒湿试验
将尺寸为5寸屏的样品放人恒温恒湿箱内，保持65℃、95%RH，200h后，将样品取出，用镜头纸擦除水迹，擦拭过程中避免划损薄膜，影响薄膜表面性能。室温平衡24h后，测试样品九点反射率，取平均值。对比恒温恒湿试验前后反射率变化率，反射率均匀性变化率≤5%。4
-rrKaeerKAca-
4冷热冲击试验
HG/T5676—2020
将尺寸为5寸屏的样品放人老化箱内，80℃保温30min，然后降温至一40℃保温30min，进行48个循环后，将样品取出，室温平衡24h后，测试样品九点反射率，取平均值。对比冷热冲击试验前后反射率变化率，反射率均勾性变化率≤5%。7
检验规则
出厂检验
应由质量检验部门按照表3规定的检验频次进行检验，合格后方可出厂。表3检验频次
检验项目
收卷质量、表观质量
膜卷端面对准度
反射率（450nm）
反射率（550nm）
反射率（650nm）
光泽度（85\）
表面粗糙度
表面电阻
翘曲值
高温存储试验
恒温恒湿试验
冷热冲击试验
型式检验
产品有下列情形之一时，应进行型式检验：产品结构、原材料、工艺有较大改变时；产品停产时间达30天，恢复生产时；长期正常生产，应3个月进行1次检验；出厂检验结果与上次检验有较大差异时检验频次
每批次
每批次
每批次免费标准bzxz.net
每批次
每批次
每批次
每批次
每批次
每批次
每批次
每批次
每批次
每批次
型式检验的样品从出厂检验合格的样品中抽取，抽取3轴。检验本标准要求规定的全部项目。质量监督机构或客户提出检验要求时，检验本标准要求规定的全部项目。-rrKaeerkAca-
HG/T5676—2020
7.3判定
产品的各项指标检验，若样本单位的检验结果符合本标准的要求则判为合格。当检验结果中有一项不符合要求时，可重新抽样，对不合格项抽取两个样本单位进行复检，复检结果合格则判定该批产品为合格，仍有不合格时整批判为不合格。7.4验收
需方有权按本标准规定进行产品验收，经检验合格的产品应予以接收。8标志、包装、运输和贮存
8.1标志
产品的外包装上应注明下列内容：产品名称、型号、规格、加工面、厚度、数量、净重量、标准编号、出厂批号、生产日期、保质期、生产厂家、“小心轻放”“防潮”等内容和标识。并应符合GB/T191的规定。
8.2包装
高反射率银反射膜的包装以轴为最小包装单位。包装用塑料或纸轴芯、塑料薄膜、纸箱等包装材料应能保证使用要求，卷尾用胶带粘贴，膜卷用塑料薄膜包装，然后轴芯两端安装堵头和挡板，内附干燥剂。外包装满足客户使用要求，可以使用纸箱包装或木箱包装。包装应能保证产品安全运输的需要，符合GB/T191的规定，注明产品标识号，并附产品合格证。8.3运输
产品运输过程中不得受日晒、雨淋和剧烈震动。8.4购存
产品应保持原封装，横放保存。产品保存在温度10℃～34℃、相对湿度40%～60%的环境中。产品自生产日期起，保质期为24个月。超过保质期，按本标准规定的项目重新进行检验，如果符合性能要求，仍可使用。
-rrKaeerkca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
