DL/T 1740-2017
基本信息
标准号： DL/T 1740-2017
中文名称：直流气体绝缘金属封闭输电线路技术条件
标准类别：电力行业标准(DL)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：9914133
标准分类号
关联标准
出版信息
相关单位信息
标准简介
DL/T 1740-2017.Specification for DC gas-insulated metal-enclosed
transmission line.
1范围
DL/T 1740规定了±100kV及以上高压直流输电工程用直流气体绝缘金属封闭输电线路(以下简称直流GIL)的使用条件、额定值、设计与结构、试验等方面的要求。
DL/T 1740适用的直流GIL具有以下特征:直流GIL的所有或部分布置在地面、桥梁、沟管、直埋、竖井或隧道等;直流GIL的绝缘介质是无腐蚀的绝缘气体，如SF6或SF6/N2混合气体; 在直流GIL的每一个末端，应有一个专门部件用于直流GIL和其他设备如架空输电线路、电缆终端、隔离开关、避雷器等之间的连接。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 7354局部放 电测量
GB/T 11022- -2011高压开关设备和控制设备标准的共用技术要求
GB/T 13498 -2007 高压 直流输电术语
GB/T 16927.1高电压试验技术 第1部分: 一般定义及试验要求
GB/T 22674直流系统用套管
GB/T 24623高压绝缘 子无线电干扰试验
DLT304 2011 气体绝缘 金属封闭输电线路现场交接试验导则
DLT978气体绝缘 金属封闭输电线路技术条件
3术语和定义
GB/T 11022- 2011、 GB/T 13498- 2007 和DLT 978中确定的以及下列术语和定义适用于本标准。
3.1直流气体绝缘金属封闭输电线路DC gas-insulated metal-enclosed transmission line
直流输电工程中，采用SF6气体或SF和N2混合绝缘或其他无腐蚀的绝缘气体，金属外壳与导体同轴布置的气体绝缘输电线路。
3.2外壳enclosure
直流GIL的一部分，运行时直接接地，用于维持绝缘气体在规定状况下运行，以满足额定绝缘水平的要求，保护设备不受外界影响，并为人员安全提供高等级的保护。
3.3导体conductor
直流GIL的一部分， 同时承载与直流输电极母线相等的电压和电流。
transmission line.
1范围
DL/T 1740规定了±100kV及以上高压直流输电工程用直流气体绝缘金属封闭输电线路(以下简称直流GIL)的使用条件、额定值、设计与结构、试验等方面的要求。
DL/T 1740适用的直流GIL具有以下特征:直流GIL的所有或部分布置在地面、桥梁、沟管、直埋、竖井或隧道等;直流GIL的绝缘介质是无腐蚀的绝缘气体，如SF6或SF6/N2混合气体; 在直流GIL的每一个末端，应有一个专门部件用于直流GIL和其他设备如架空输电线路、电缆终端、隔离开关、避雷器等之间的连接。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 7354局部放 电测量
GB/T 11022- -2011高压开关设备和控制设备标准的共用技术要求
GB/T 13498 -2007 高压 直流输电术语
GB/T 16927.1高电压试验技术 第1部分: 一般定义及试验要求
GB/T 22674直流系统用套管
GB/T 24623高压绝缘 子无线电干扰试验
DLT304 2011 气体绝缘 金属封闭输电线路现场交接试验导则
DLT978气体绝缘 金属封闭输电线路技术条件
3术语和定义
GB/T 11022- 2011、 GB/T 13498- 2007 和DLT 978中确定的以及下列术语和定义适用于本标准。
3.1直流气体绝缘金属封闭输电线路DC gas-insulated metal-enclosed transmission line
直流输电工程中，采用SF6气体或SF和N2混合绝缘或其他无腐蚀的绝缘气体，金属外壳与导体同轴布置的气体绝缘输电线路。
3.2外壳enclosure
直流GIL的一部分，运行时直接接地，用于维持绝缘气体在规定状况下运行，以满足额定绝缘水平的要求，保护设备不受外界影响，并为人员安全提供高等级的保护。
3.3导体conductor
直流GIL的一部分， 同时承载与直流输电极母线相等的电压和电流。

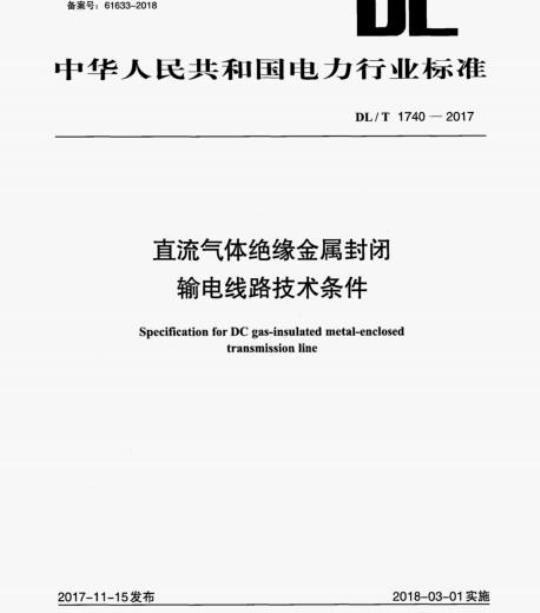

标准图片预览
标准内容
ICS29.240.20
备案号：61633-2018
中华人民共和国电力行业标准
DL/T1740—2017
直流气体绝缘金属封闭
输电线路技术条件
SpecificationforDC gas-insulated metal-enclosedtransmissionline
2017-11-15发布
国家能源局
2018-03-01实施
前言·
1范围·
2规范性引用文件
3术语和定义·
4使用条件
一般规定·
4.2应用场合
4.3安装方式
5额定值
额定直流电压
额定持续直流电压
额定直流电流
最大持续直流电流
短时过载直流电流和持续时间
额定绝缘水平
额定温升
辅助回路的额定电压
绝缘气体的额定压力…
设计和结构
般规定
对绝缘结构设计的要求
主回路接地
6.4直流GIL与架空线路连接
型式试验
一般要求：
试验分组
绝缘件绝缘试验
直流GIL绝缘试验
无线电干扰电压试验
7.6回路电阻测量
7.7温升试验
例行试验
一般规定
工频耐受电压试验并局部放电测量8.2
DL/T1740—2017
DL/T1740—2017
8.3直流耐受电压试验并局部放电测量8.4极性反转试验并局部放电测量…9运输、贮存、安装和现场试验
9.1运输、此存和安装条件……
92安装
10铭牌
附录A（资料性附录）工程技术指标示例I
DL/T1740-2017
本标准参考DL/T978-2005《气体绝缘金属封闭输电线路技术条件》的内容，结合我国直流输电工程运行条件和要求，提出本标准的各条款。本标准按照GB/T1.1--2009《标准化工作导则』第1部分：标准的结构和编写》的规则起草。本标准由中国电力企业联合会提出。本标准由电力行业气体绝缘金属封闭电器标准化技术委员会（DL/TC11）归口。本标准负责起章单位：中国电力科学研究院。本标准参加起草单位：河南平高电气股份有限公司、上海西门子高压开关有限公司、西安交通大学、中国南方电网广州供电局有限公司、国网上海市电力公司、国网浙江省电力公司、深圳中广核工程设计有限公司、中国水电顾问集团西北勘测设计研究院、中国南方电网云南电力试验研究院（集团）有限公司、新东北电气集团有限公司。本标准主要起草人：汤浩、李金忠、张书琦、郭煜敬、沈威、张乔根、吴超、刘雪丽、郭碧红、李刚、杨佰军、桑志强、傅晨钊、冯华、彭兆裕、翟长春、张勐、黄星。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
1范围
直流气体绝缘金属封闭输电线路技术条件DL/T1740—2017免费标准bzxz.net
本标准规定了土100kV及以上高压直流输电工程用直流气体绝缘金属封闭输电线路（以下简称直流GIL）的使用条件、额定值、设计与结构、试验等方面的要求。本标准适用的直流GIL具有以下特征：直流GIL的所有或部分布置在地面、桥梁、沟管、直埋、竖井或隧道等：直流GIL的绝缘介质是无腐蚀的绝缘气体，如SF或SF/N2混合气体；在直流GIL的每一个未端，应有一个专门部件用于直流GIL和其他设备如架空输电线路、电缆终端、隔离开关、避雷器等之间的连接2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用手本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7354局部放电测量
GB/T11022—2011高压开关设备和控制设备标准的共用技术要求GB/T13498--2007
高压直流输电术语
GB/T16927.1高电压试验技术第1部分：一般定义及试验要求GB/T22674直流系统用套管
GB/T24623
高压绝缘子无线电干扰试验
DL/T3042011气体绝缘金属封闭输电线路现场交接试验导则DL/T978气体绝缘金属封闭输电线路技术条件3术语和定义
GB/T11022—2011、GB/T13498—2007和DL/T978中确定的以及下列术语和定义适用于本标准3.1
各DCgas-insulatedmetal-enclosedtransmissionline直流气体绝缘金属封闭输电线路直流输电工程中，采用SF。气体或SF和N2混合绝缘或其他无腐蚀的绝缘气体，金属外壳与导体同轴布置的气体绝缘输电线路。3.2
外壳enclosure
直流GIL的一部分，运行时直接接地，用于维持绝缘气体在规定状况下运行，以满足额定绝缘水平的要求，保护设备不受外界影响，并为人员安全提供高等级的保护。3.3
导体conductor
直流GIL的一部分，同时承载与直流输电极母线相等的电压和电流。3.4
隔室compartment
由同一个受压气室构成的气体绝缘线路一部分。1
DL/T1740—2017
隔板partition
直流GIL的一部分，用于分隔两个不同气室的盆式密封绝缘子。3.6
支持绝缘子
supportinsulator
直流GIL的一部分，用于支撑导体的内部绝缘子3.7
微粒陷metalconductingparticletrap直流GIL的一部分，用于捕捉绝缘子附近的自由金属导电微粒。3.8
metalconductingparticle
金属导电微粒
直流GIL制造及安装过程中，附着在内部的金属微粒。3.9
surfacechargeoninsulator
绝缘子表面电荷
直流GIL盆式绝缘子和支持绝缘子表面积聚的空间电荷。3.10
直流GIL外壳设计温度designtemperatureofDCGIL运行状况下直流GIL外壳的最高温度。3.11
标准段standardsection
直流GIL的一部分，其长度受制造、试验、运输安装、运行维护条件限制，3.12
隔离单元disconnectorunit
用于气室分隔，供直流GIL分段检修的连接单元。3.13
compensationunit
伸缩节
用于直流GIL之间的连接或直流GIL与其他设备的连接，考虑到设备制造及安装误差、土建误差等因素，用来吸收直流GIL自身及其相连接设备因温度变化、地震力、设备操作或振动、检修人员在设备上工作以及土建伸缩缝和基础变形等引起的位移，且具有波纹管形式的弹性接头。3.14
额定值
ratedvalue
由制造厂和用户对直流GIL原件、装置或设备规定的工作条件所指定的量值。4使用条件
4.1一般规定
依据GB/T11022-2011中第2章，并做如下修改：直流GIL用套管的外绝缘应进行海拔的修正。外壳机械强度的设计应计及海拔的影响。伸缩节的设计应计及环境温度急剧变化的影响。热性能的设计应计及短时过载和过高环境温度的影响。绝缘子的选型设计应计及表面电荷积聚和电阻率随温度变化引起的电场畸变。一加工制造和现场安装过程存在的金属导电微粒应予以清除。2
直流GIL的使用条件由安装方式决定。4.2应用场合
在直流输电工程中，可应用于以下场合一一用于直流输电换流站，实现阀厅换流器与直流开关场主设备间的互连；DL/T1740—2017
一用于垂直高落差、江河（湖泊）大跨越，气候和环境条件极端、人文景观受保护等特殊区域，替代传统的架空输电线路。
4.3安装方式
直流GIL安装方式根据工程应用场合进行选择，包括户外、直理、隧道、竖井、斜井安装方式。各安装方式下要求见DL/T978-2005中4.24.4。5额定值
5.1概述
直流GIL的额定值包括下列值：
a）额定直流电压（Uar)；
额定持续直流电压（Um）；
额定直流电流（Iar）：
最大持续直流电流（Iam）；
短时过载直流电流（I）；
短时过载直流电流持续时间（）；f)
额定绝缘水平：
额定温升：
辅助回路的额定电压：
绝缘气体的额定压力。
2额定直流电压
施加在直流GIL导体和地之间的直流电压规定值，等于直流输电系统的极母线额定电压。直流GIL额定直流电压U由用户予以规定。5.3额定持续直流电压
在规定的运行条件下，直流GIL导体和地之间的最高持续直流电压。额定持续直流电压Um由用户予以规定，不应低于运行中施加在直流GIL导体和地之间的最高直流电压。5.4额定直流电流
在额定直流电压下输送额定功率时，通过直流GIL的直流电流。额定直流电流Iar由用户予以规定。
5.5最大持续直流电流
在直流GIL使用寿命和温升限值下，允许长时间通过的最大直流电流。最大持续直流电流Idm由用户予以规定。
DL/T1740-2017
5.6短时过载直流电流和持续时间在短时过载电流持续时间和环境温度下，要求直流GIL传输的最大直流电流。额定过载直流电流由用户予以规定，短时过载直流电流持续时间为2h。5.7额定绝缘水平
直流GIL的额定绝缘水平包括下列值：a）雷电冲击全波耐受电压（BIL)：b）操作冲击耐受电压（SIL）：c）工频lmin短时耐受电压（Uae）；d）直流耐受电压（Uae）；
e）直流极性反转电压（Upr）。绝缘水平值应由需方规定。±500kV、±660kV、±800kV、±1100kV直流输电工程时的绝缘水平见附录A。对较长的直流GIL两端或任何合适的位置可安装直流避雷器以限制外部过电压。5.8额定温升
按DL/T9782005中5.5.2的要求。5.9辅助回路的额定电压
按GB/T11022——2011中4.9的要求。5.10绝缘气体的额定压力
按DL/T978—2005中5.10的要求。6设计和结构
6.1一般规定
DL978—2005中6的相关条款适用。直流GIL的设计应确保在正负极性直流电压下均能安全可靠运行，检查以及维护操作方便6.2对绝缘结构设计的要求
直流GIL内部绝缘结构设计电场强度限值的选取应以负极性长时间直流电压下不产生局部放电和其他形式的放电为原则。
绝缘设计中应考虑绝缘子表面电荷积聚和电阻率随温度变化所引起电场畸变对直流GIL产品固体绝缘件绝缘性能的影响，应设计金属导电微粒抑制结构，绝缘件材料选择应考患降低表面电荷的积聚。
6.3主回路接地
直流GIL的高压导体回路应能接地，或外部配套直流接地开关和隔离开关。在维护期间应能方便地接地。
接地可采用下列办法：
a）直流GIL结构部件中可自带与高压导体主回路相连的接地刀闸和隔离开关。b）在直流GIL外部的直流极母线上连接有直流接地刀闸和直流隔离开关4
c）在直流GIL的维修位置可采用可移动式接地设备。在直流GIL上能相互隔离的部分均应能够各自接地。第一个操作的接地装置应具有足以释放直流GIL中最大残余电荷的能力。6.4直流GIL与架空线路连接
直流GIL与架空线路的连接应按GB/T22674的要求采用气体绝缘直流套管7
型式试验
一般要求
DL/T1740—2017
型式试验应在具有代表性的总装件或部件上进行。所有试验宜在设备充有额定压力的规定气体的情况下进行。
试验分组
不同类型和长持续时间耐受试验应至少在典型的标准单元组合上进行，按由直流GIL主要部件构成分组进行代表性的试验，型式试验项目见表1。表1直流型式试验项目
绝缘件绝缘试验
型式试验项目
工频耐受电压试验并局部放电测量直流耐受电压试验并局部放电测量直流GIL绝缘试验
工频耐受电压试验并局部放电测量操作冲击耐受电压试验
雷电冲击耐受电压试验（BIL）
辅助设备和控制回路的绝缘试验无线电干扰水平试验
回路电阻测量
温升试验
主回路额定峰值和短时耐受电流试验外壳强度的验证
防护等级验证
气密性试验
电磁兼容性试验（EMC）
辅助回路和控制回路补充试验
隔板压力试验
内部燃弧性能试验及燃弧位置测定滑动触头的特殊机械试验
DL/T978-2005中7.6
DLT978—2005中7.7
DL/T978—2005中7.8
DL/T978—2005中7.9
DL/T978—2005中7.10
DL/T978—2005中7.11
DL/T978—2005中7.13
DL/T978—2005中7.14
DLT978—2005中7.15
DL/T1740—2017
7.3绝缘件绝缘试验
7.3.1试验条件
直流GIL用绝缘件应单独进行工频耐受电压试验并局部放电测量和长时直流耐受试验并局部放电测量试验。相应的试验电压为直流GIL的1.1倍。绝缘件的绝缘试验压力与直流GIL的绝缘试验时的压力相局。
每一类绝缘件应至少抽取一件进行工频耐受电压试验。7.3.2绝缘件工频耐受电压试验并局部放电测量7.3.2.1试验方法和要求
试验应按照8.2.1进行，但b）阶段的1min干耐受试验的电压有效值为1.1Uac，c）阶段的局部放电测量电压值为1.1Upd-tes，应施加1h。局部放电测量应连续进行，且每隔5min记录一次。试验在50Hz或60Hz频率下进行。
7.3.2.2接收准则
如果绝缘件没有发生闪络或击穿，且局部放电量没有超过10pC，则认为绝缘件通过了本试验。如果出现击穿、闪络或局部放电量超过10pC，则认为未通过本试验。7.3.3：绝缘件直流耐受电压试验并局部放电测量7.3.3.1试验方法和要求
试验按照8.3.1进行，但直流耐受电压为1.1Ude。7.3.3.2接收准则
如果满足下列条件，则认为绝缘件通过本试验：在试验的最后30min内记录到的不小于2000pC的局部放电脉冲数不超过10个，试验中外部的干扰应被忽略。如果不满足要求，试验可再延长30min，判据同前，且只能再延长一次。
—没有闪络或者击穿发生，
7.4直流GIL绝缘试验
7.4.1绝缘试验条件
绝缘试验应在完全装配好的具有代表性的直流GIL上总装件（包含直流GIL用套管）上进行：绝缘件的外表面应处于清洁状态；绝缘试验时，应按规定充以最低绝缘要求的气体压力，试验过程中记录气体的压力和温度。
7.4.2工频耐受电压试验并局部放电测量直流GIL应按GB/T16927.1承受短时工频耐受电压试验，应把试验电压升到试验值并维持1min。试验电压值应由需方规定。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
