GB/T 39808-2021.Design specification for external membrane filtration system of drinking water.
1范围
GB/T 39808规定了生活饮用水外置式膜过滤系统的设计流程,产水量、水质、通量的设计,以及预处理、进水、过滤、产水、清洗、压缩空气、后处理、检测与控制等单元的设计要求。
GB/T 39808适用于生活饮用水外置式膜过滤系统的设计.运行与管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 5749生活饮用水卫生标准
GB/T 17218饮用水 化学处理剂卫生安全性评价
GB/T 17219生活饮用水输配水设备及防护材料的安全性评价标准
GB 50013-2018 室外给 水设计标准
3术语和定义
下列术语和定义适用于本文件。
3.1
膜组件 membrane module
由膜元件、壳体、内联接件、端板和密封圈等组成的实用器件。
注:膜组件的壳体里可含有一个或数个膜元件。
[GB/T 20103-2006,定义 2.2.3]
3.2
跨膜压差 transmembrane pressure; TMP
原水侧进出口压力平均值与产水侧压力的差,即膜两侧平均压力差。
[GB/T 31327-2014,定 义3.5]

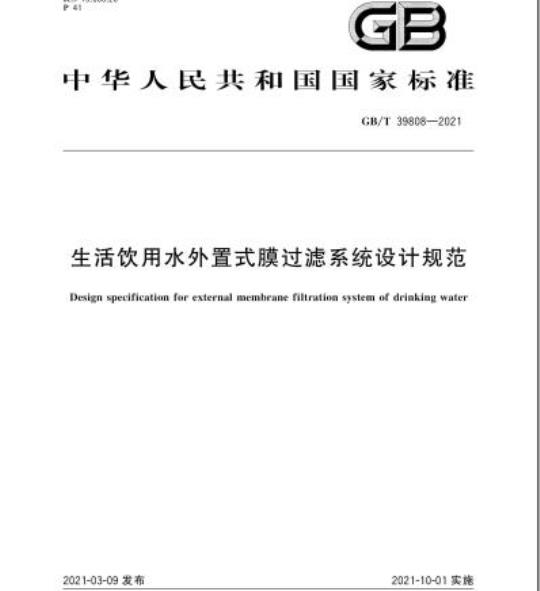

ICIS13.060.20
中华人民共和国国家标准
GB/T39808—2021
生活饮用水外置式膜过滤系统设计规范Design specification for external membrane filtration system of drinking water2021-03-09发布
国家市场监督管理总局
国家标准化管理委员会
2021-10-01实施
-riKacerKAca-
规范性引用文件
术语和定义
设计要求
设计流程
设计产水量和设计水质
设计通量
预处理单元
进水单元
过滤单元
产水单元
清洗单元
压缩空气单元
后处理单元：
检测与控制单元
参专文献
-rrKaeerKa-
GB/T 39808—2021
-riKacerKAca-
本标准按照GB/T1.12009给出的规则起草。本标准由全国分离膜标准化技术委员会（SAC/TC382)提出并归口。GB/T39808—2021
本标准起草位：天汁膜天膜科技股份有限公司、三达膜科技（厦门）有限公司、北京碧水源膜科技有限公司、！州国科学院先进技术研究所、华科技大学、江苏久吾高科技股份有限公司，杭州安诺过滤器材有限公司、吉林市金赛科技开发有限公司、北京科泰兴达高新技术有限公司、蓝阜（北京）化工机有限公司、浙江水艺环境科技有限公司、杭州司迈特水处理程有限公司、天津业大学、哈尔滨「业大学、浙江开创环保科技股份有限公司、山东招金膜人股份有限公司、浙江津膜环境科技有限公司、人津膜天膜工程技术有限公司。
本标准土要起节人：李祥得、吴瑞军、谢鹏伟、林丽华、张额、十希、十松林、彭文博、张俊伟、金淑杰韩爱龙、刘秀明、赵飞、张立峰、王捷、梁恒、包进锋、王乐译、许以农、冯磊、刘洋、席雪洁。rrKaeerkAca-
-riKacerKAca-
1范围
生活饮用水外置式膜过滤系统设计规范GB/T39808—2021
本标准规定了生活饮用水外置式膜过滤系统的设计流程，产水量、水质、通量的设计，以及预处理进水、过滤、产水、清洗、压缩空气、后处理、检测与控制等单元的设计要求。本标准适用于生活饮用水外置式膜过滤系统的设计、运行与件理2规范性引用文件
下列文件对」本文件的应用是必不可少的。凡是日期的引用文件，假准日期的版本适用」本文件。凡是不注期的引用文件，共最新版本（包括所有的修改单)适用于本文件GB5749生活饮用水卫生标
GB/T17218饮用水化学处理剂卫生安全性评价GB/T17219生活饮用水输配水设备及防扩材料的安全性评价标准GB50013—2018室外给水设计标准3术语和定义
下列术语和定义适用于本文件
membranemodule
膜组件
由膜元件、壳体，内联接件，端板和密封圈等组成的实用器件，注：膜三件的克体单可含有一个或数个膜元件。_GB/T20103—2C06,定义2.2.3
跨膜压差transmembranepressure；TMP原水侧进出口压力平均值与产水侧压力的差，即膜两侧平均压力差。GB/T 31327
2014.定义3.5
Imodule sel
压力式膜处理工艺系统中由膜纽件，支架、集水配水管、布气管以及各种阀门构成的可独立运行的过滤单元：
CJJ/T 251 2017.定义 2.0.8
外置式膜过滤系统
externalmembranefiltrationsystem膜组置于待处理水外(与膜组浸没于待处理水中区分),与预处理单元，进水单元、产水单元、清洗单元、压缩空气单元、后处埋单元、检测与控制单元等组成的，进水经加压后进入膜组件内部，以跨膜压差推动水过滤的膜系统。
-rrKaeerkAca-
GB/T39808—2021
通量ux
单位时问单位膜而积透过组分的量。GB/T20103—2C06.定义2.1.33
设计通量
normal flux
设计水温条件下，系统内所有膜组（膜池)均处于过滤状态时的膜通量。CJJ/T 2512017.定义2.0.13
threshold lux
临界通量
膜山丁在运行过程中受到的污染逐渐加剧，恒定通量运行时，跨摸压差偏离原来变化趋势而剧升或恒定跨膜压差运行时.膜通量偏离原来变化趋势而剧降时的膜通量。3.6
物理清洗
physical cleaning
利用机械方法来清除膜表面污染物的过程。_GB/T201032C06.定义7.2.7
chemical cleaning
化学清洗
利用化学药品去除膜的污染物的过程GB/T20103—2C06.定义7.2.8
maintenance cleaning
维护性清洗
为减缓膜污染，使用低浓度化学药剂进行膜组件清洗的过程、GB/T 338082017,定义 3.10
恢复性清洗restorativecleaning为恢复膜性能，使用较高浓度化学药剂进行膜组件清洗的过程，GB/T33898—2017.定义3.11J
4总则
4.1生活饮用水膜过滤系统的设应符合节能降耗，提高资源综合利用率，保障牛活饮用水安全符合国家现行有关标准的规定
4.2设计前应对现场的地形、地质、气象、环境和用水带求等状况进行全面勘察和综合调查分析，统一老虑，整体布局，保障配水均匀，便丁准工、维护和管理，4.3当生活饮用水水厂出现下列情形时.宜采用膜过滤处理艺：a）需进行产水量、水质的提升；b）产水浑浊度、颗粒数、微牛物、总合盐量、重金属等指标要求较高而传统净水工艺存在风险；c）原水水质波动较人或有较小的占地需要4.4生活饮用水产水浑汕度、颗粒数、微生物等指标要求较高时，进行膜过滤处理宜采用超微滤膜总含盐量、重金属、氯代烃衍生物、农药残留等指标要求较高时，进行膜过滤处理宜采用超微滤膜与纳滤膜或反渗透膜纽合工艺
4.5膜过滤系统所用的药剂应满足饮用水涉水产品的卫生要求，并应符合GB/T17218的规定。2
-rrKaeerkAca-
GB/T39808—2021
4.6膜材料应选用化学性能好、无毒，耐腐饰，抗氧化耐污架的材料如聚偏氟乙烯（PVF）聚氧乙烯（PVC）聚醚（PES）聚佩（PS）聚乙烯（PE）陶瓷等，准应符台GB/T17219的规定，模组件应满足饮用水涉水产品的卫生要求
4.7在设计运行条件下膜组件使用寿命应不低于3年。5设计要求
5.1设计流程
生活饮用水外置式膜过滤系统设计应依据项目的进水条件、产水要求、场地、配套工艺和设备等信息，通过试验或参照相似条件的膜过滤系统设计，运行经验进行。主要设计流程如图1所示，设计依据主要信忘采集
进水条件
(进水类型、处理规、进水水质等)产水要求
（产水量、产水水质等）
上艺路线设计
工艺安数设计
(设计产水基、设计水质、设计通量等）膜过滤系统单元设计
其他信息
(场地：配粪子艺和没备）
（预处埋单元、膜进水单元、膜过滤单元、腾产水单元、膜消洗单元、压缩空气单元、后处理单元、检测与控制总元）图1生活饮用水外置式膜过滤系统主要设计流程示意图5.2设计产水量和设计水质
5.2.1设计产水量
5.2.1.1膜过滤系统的没计产水量应保障供水范围规定年限内的最高日用水量-并应号虑季节和温度的影响，预测水厂全年不同水温条件下的供水需求规律，确保满足供水需求，5.2.1.2膜过滤系统的正常设计水温不宜低于15，在正常设计水温条件下，膜过滤系统的设计产水量应达到工程设计规模的要求，5.2.1.3膜过滤系统的最低设计水溢不宜低于5C，在最低设计水温条件下，膜过滤系统的产水量可低于工程设计规模，但应满足实际供水量需求。5.2.1.4生活饮用水用水量需求应根据当地国民经济和社会发展，水资源充沛程度、用水寸惯，在现有用水定额基础上，结合贼市总体舰划和给水专业规划，本着节约用水的原则，综合分析确定。当缺乏用水资料时，可参照类似地区确定，或按GB50013—2018表4.0.31表4.0.34选用，5.2.1.5膜过滤系统中超微滤膜的设计产水川收率应不低于90%。3
-rrKaeerkAca-
GB/T 39808—2021
2进水水质条件
5.2.2.1膜过滤系统进水温度宜为5C~45℃5.2.2.2膜过滤系统进水的辉注度不宜大于30NTU.油脂含量不宜大于2mg/L，当膜过滤预处理工艺投加聚丙烯酰胺时，组进水中聚丙烯酰胺残余量不宜人于2m/L，5.2.3产水水质要求
生活饮用水外置式膜过滤系统的产水水质应符合GB5749和表1的规定。表1生活饮用水外置式膜过滤系统产水水质项目
深沁度/(NTU)
细茵去除率/
病毒夫除率/头
淤泥密度指数STDIIS\
仪当产水作为反渗透进水时要求。5.3设计通量
5.3.1膜通量应根据具体水温条件设计。若没有相美数据，宜按温度每升高或降低1C，通量相应增加或衰减2%计算。
5.3.2膜过滤系统的设计通量应小于临界通量，临界追量宜根据相似工程经验，通过试验确定，5.3.3膜过滤系统的最大通量不定超过临界通量的0光，并应满是水广的变化需求。5.3.4牛活饮用水外百式膜过滤系统的推荐设计通量可参考表2初选定，再根据具体水源、水质和中试情况调整，确定最佳的设计通量。表2膜过滤系统设计通量推荐表
凉水葵型
地下水
地表水
预处理单元
洋法度NTU
设计通/[L./(m\，h)
70~110
60-100
50~-00
5.4.1膜过滤系统宜根据进水水质及主要污染物情况选择适宜的预处理工艺，常用预处理工艺如下：a)
当原水含沙量和浑浊度较高时，宦进行预沉处理；当原水氨氮含量较高，或同时存在可生物降解有机污染物或藻含量较高时，可采用生化处理；h)
当原水在短时间内含有较高浓度溶解性有机物、有异良异味时，可采用活性炭吸附处理。c
5.4.2膜过滤系统前通常设前置过滤器，过滤精度宜不人于2c0m1，且应考虑前置过滤器冲洗或更换过滤元件时对系统连续运行的影响，5.4.3
当采用错流过滤时，前置过滤器的过滤能力应考滤系统的设让产水回收率，4
-rKaeerkca-
5.5进水单元
GB/T39808—2021
5.5.1膜过滤系统进水可采用压力提升进水或重力白流进水。若采用重力白流进水应设溢流设施。5.5.2膜过滤系统进水单元的进水泵宜采用变频调速控制，其额定流量应不小干所需的最人流量，或取止常运行产水流量的1.1倍1.3倍，且进水泵应设置备用泵系统5.5.3膜过滤系统进水宜采用自动闸门或自动阀门调节水量，并均勾分配至各膜组。5.6过滤单元
5.6.1一般规定
5.6.1.1膜过滤系统过滤单元的集水管路、架及附属部件应布局合理，便于安装和检修，并满足工艺和安企要求：
5.6.1.2膜过滤系统过滤单元的设计与选型应充分考虑结构紧读、节能降耗5.6.1.3膜过滤系统过滤单元与管路之问应由连接可靠、密封性好、耐压、安装拆卸方便的连接件固定。5.6.1.4与水接触的件道、设备、机械部件及防护材料等化学性质应稳定目耐污染.应符合GB/T17219的规定，
5.6.2膜组件数量计算
膜过滤系统膜组件数量N，按式(I)估算；N
式中：
系统膜组件数虽，单位为支：
1000×24×Q
FXSXTXH
立方米与升的单位换算，即1CcOL/m；天与小时的单位损算，即24h/d；设计产水流量.单位为京方米每小时(m\/h)；设计通量，单位为升每平方米小时LL/（m·h）；单支膜组件的有效膜面积，单位为平方米每支（m/支)；每人有效产水时间，单位为小时每人(h/d)：系统设计产水回收率，义，
计算数锯结果四余五人取整数。5.6.3膜组选择
生活饮用水外置式膜过滤系统的膜组应根据工程现场情况和装置维护，清洗等因素确定。5.6.3.1
系统膜组数量U.按式(2)计算：
武中：
系统膜红数量，单位为台（套）：一系统膜组件数量，单位为支；N
单台（套）膜组中膜组件的数虽，单位为支。-rrKaeerkAca-
.....(2)
GB/T39808—2021
5.6.3.3根据5.6.3.2计算山的系统膜组数量U，按下列规则确定系统膜组配置：若计算出的膜组数量为整数，可直接从膜供应商的膜组配置表小选择：a
b）若计算出的膜组数量不为整数，余数不人于膜组件总数量的5兴时，宜增加膜组件设计通量，减少膜组件数量确定喷组配置：余数大于膜组件总数量的5光时，宜重新选择模组配置：5.7产水单元
5.7.1膜产水可采用重力白流产水或压力产水5.7.2产水管路和阅门应保证连接的密封可靠性，满足使用时的压力和耐化学腐蚀等要求。5.8清洗单元
物理清洗单元
物理清洗单元股由清洗水泵、鼓风机或空压机、管道和阀门等组成：物理清洗通带包括气冲洗、水冲洗水洗、气水反洗中的一种战儿和清洗过程5.8.1.3物埋清洗延带按预先设定的程序门动定期进行，清洗的历时、周期等门动控制预设定参数应根据运行状况和水质条件随时调整，5.8.1.4物理清洗用水应采用膜过滤产水或更优质的水，5.8.1.5当膜产水池不能肖接给清洗水泵供水时，它单独设胃清洗水箱5.8.1.6清洗水箱宜选用聚乙烯（PE)或玻璃钢（FRP)材质·水箱容积应不低于单台（套）膜组一次清洗所需水量
5.8.1.7清洗流量和清洗频率应根据产品的建议值，结合实际运行情况和水质条件综合确定5.8.1.8水反洗流量通常可接产水流量的1倍~3倍设计，反洗压力宜不大于0.20MPa，反洗周期宜不小于20min.反洗历时宜为30s~~90ss5.8.2化学清洗单元www.bzxz.net
5.8.2.1化学清洗单元一般山药剂的储存、配制、加热、投加、祈环设范及配餐的药剂泵、搅拌器、管道和闵门等组战
5.8.2.2化清洗延带包括低药剂浓度的维护性清洗和高药剂浓度的恢复性清洗5.8.2.3维扩性清洗通带按预先设定的程序白动定期逃行清洗的药剂投加浓度、流量、温度、循环次数和没泡间等自动控制预设定参数应根据运行状况和水质条件随时调整，恢复性清洗过带在需要时进行。
化学清洗药液应使用膜过滤产水或更优质的水配制。5.8.2.5
化学清洗水箱宜选用聚乙烯(PE)或玻璃钢(FRP)材质，配备加热器和温度计5.8.2.6
清洗温应应在膜组件生产商现定的温度择制范围内·置接制在20C~35℃。5.8.2.7
宜设置从化学清洗泵出口到清洗水箱的回流管道和阅门.以便将化学约剂与清水搅拌均勾。与药剂直接接触的设备.管路和阀门，应满足防化学腐蚀要求化学清洗纳剂的选择、用量和清洗方案应根据具体污染情况和膜供应商的建议或相似工程的运行经验，通过试验确定。
5.8.2.10应设置药剂加人管道的单问阅，并设置防止化学清洗药剂进入产水侧的门动隔离安全设施。5.8.2.11
化学清洗完成后，应排尽清洗液.用膜过滤水或史优质的水进行彻底清洗。加药泵置设置备用泵系统
加药箱官用聚乙烯(PE)或玻璃钢(FRP)材质，并配各磁翻板液位订或低液位指示器，如药剂为固体粉末品种，应配套解搅拌装罩，6
