GB/T 18802.31-2021.Low-voltage surge protective devices-Part 31: Surge protective devices connected to photovoltaic installations- Requirements and test methods.
1范围
GB/T 18802.31适用于对雷电的间接和直接效应或其他瞬态过电压的电涌进行保护的电涌保护器(SPD)。这些SPD将被连接到额定电压不超过1500V的光伏系统的直流侧。
这些SPD至少包含一个用来限制电压和泄放电涌电流的非线性的元件。本部分规定这些电器的性能特性、安全要求、标准试验方法和额定值。
符合本部分的SPD仅仅是设计用来安装在光伏系统直流侧和逆变器的直流侧。
用于储能光伏系统(如电池,电容组)的SPD不包含在本部分中。
在分开的输入和输出端子之间有特殊的串联阻抗的SPD (IEC 61643-11:2011 中所谓的二端口SPD)目前不包含在本部分中。
符合本部分的SPD是只能用工具来连接和断开的永久连接的固定式SPD。本部分不适用于移动式SPD。
注1:对于应用于光伏系统的SPD,出于对电源效率的考虑,输人和输出端子之间通常不包含特殊的串联阻抗。
注2:凡在本部分中提到的电力系统或者电网,都是指光伏系统的直流侧。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2423.3-2016环境试验 第 2部分:试验方法试验Cab:恒定湿热试验(IEC 60068-2-78:2012,IDT)
GB/T 16935.1-2008低压 系统内设备的绝缘配合第1部分:原理、要求和试验(IEC 60664-1:2007,IDT)

标准图片预览






标准内容

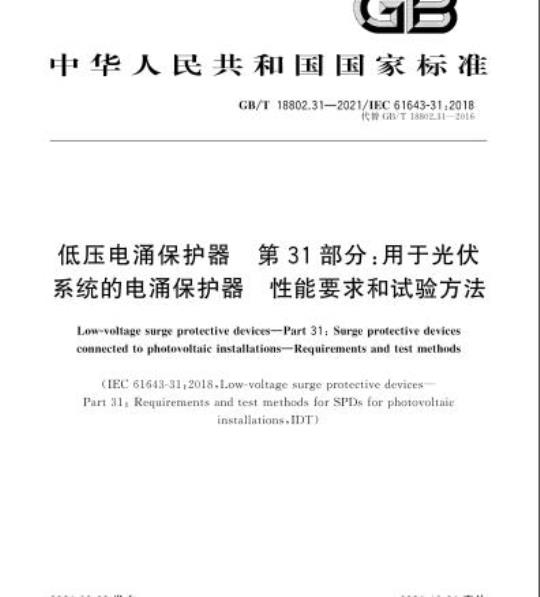

ICS29.240.10
中华人民共和国国家标准
GB/T18802.31—2021/IEC61643-31:2018代替G13/T 18802.31—2016
低压电涌保护器
系统的电涌保护器
第31部分:用于光伏
性能要求和试验方法
Low-voltage surge protective devices-Part 31: Surge protective devicesconnected to photovoltaic installationsRequirements and test methods(1EC 61643-31:2018,Low-voltage surge protective devices-Part 3l: Requirements and test methods for SPDs for pholovoltaicinstallations,IDT)
2021-03-09发布
国家市场监督管理总局
国家标准化管理委员会
2021-10-01实施
-riKacerKAca-
2规范性引用文件
术语和定义、符号和缩咯语
术谱和定义
符号和缩咯语
4使用条件
气压和海拨
SPD设计类型
SPD的「、Ⅱ和川类试验.
使用地点
可触及性
SPD的脱离器(包括过电流保护).目
接IEC60529的IP代码的外壳防护等级温度和湿度范围
多极SPD
SPD的失效模式
光伏接地系统
技术要求
一般要求
电气性能要求
机械性能要求
环境和材料要求
特殊SPD)设计的附加要求
制造商可能官称的附加参数
型式试验,
一般试验程序
标志的耐久性
电气试验·
最大放电电流」
-rrKaeerKAca-
GB/T 18802.31—2021/IEC 61643-31:201810
GB/T18802.31—2021/IEC61643-31:20187.5机械试验
7.6环境和材料试验
7.7特殊SPID)设计的附加试验
8例行试验和验收试验·
例行试验
8.2验收试验
附录A(规范性附录)确定是否存在开关型元件和续流人小的试验附录B(资料性附录)PV试验电源的瞬态特性参考义献
图1I/V特性
图2动作负载试验的流程图
图3动作负载试验的试验设置
I类、Ⅱ类试验的动作负载试验时序图工类试验的附加负载试验时序图川类试验的动作负载试验时序图SPI)失效模式特性试验的试品准备示例图B.1
使用川调半导体开关的用丁确定PV试验电源瞬态特性的试验设置2
准I=4A,U...=640V的PV电源下半导体开关关断过程的电压和电流特性曲线34含交汇点i(t)/u(t)的半导体开关美断特性曲线(归-化)·从图13.3归一化电流和电压记录中计算得到的PV试验电源的i/u特性使用熔断器(PV类型)米确定PV试验电源特性的试验设置含交汇点i(1)/u(i)的PV电源的额定电流为0.1×Isc的熔断器动作时的归一化分断特性...
从图B,6归化电流和电压记录巾计算得到的PV试验电源的i/u特性缩写和符号列表
端子和连接方法的配合使用
表3环境和材料要求
SPD型式试验要求
型式试验的通用合格判据
动作负载试验的特殊电源特性
表?失效模式试验的特殊电源特性衣8介电强度
表9SPD的电气间隙
表10SPD的爬电距离,
,材料组和分类之闻的关系bZxz.net
表12额定负载电流的试验导体
-rrKaeerKAca-
GB/T18802由以下部分组成:
GB/T18802.31—2021/IEC61643-31:2018低压电涌保扩器(SPD)第11部分:低压电源系统的电涌保扩器性能要求和试验方法:低压电涌保扩器(SPD)第12部分:低压配电系统的电涌保扩器选择和使用导则:低压电涌保扩器第21部分:电信和信号网络的电涌保扩器(SPD)性能要求和试验方法:低压电浦保护器第22部分:电信和信号网络的电浦保护器选择和使用导则:低压电涌保护器第31部分:用于光伏系统的电涌保护器性能要求和试验方法;一一低压电涌保护器第32部分:用于光伏系统的电涌保护器选择和使用导则:一低压电涌保护器元件第31部分:气体放电管(()的性能要求和测试回路:低压电涌保护器元件第312部分:气体放电管(GDT)的选择和使用导则:一低压电涌保护器元件第321部分:害崩击穿二极管(ABD)规范:低压电涌保扩器儿件第331部分:金属氧化物压嫩电(M0V)规范低压电涌保扩器元件第341部分:电涌抑制品闸管(TSS)规范;低压电涌保扩器元件第351部分:电信和信号网络的电涌隔离变压器(SIT)的性能要求和试验方法。
本部分为G3/18802的第31部分,本部分接照(G13/T1.12009给出的舰则起草。本部分代替(13/118802.31一2016%低压电涌保护器特殊成用(含直流)的电涌保护器第31部分:用于光伏系统的电涌保护器(SPD)性能要求和试验方法》,与GB/T18802.31一2016相比,主要技术变化如下:
范围中增川了“注2”(见第1章);—增加了规范性引用文件GB/T2423.3—2016、GB/T16935.1—2008、IEC60060-1:2010IEC60529、IEC61643-11:2011、IEC61000-6-3,删除了规范性引用文件GB/T2900.832008、HI)588.1S1:1991和所有EV标准(见第2章,2016年版的第2章);增加了术语和定义“复合波”“开路电压”*复合波发生器的路电流”血战验”“开路久火效模式\\短路失效模式”\试验电压\\试验电流\\SPD短路装置\\标称压敏电压”(见3.1.20、3.1.21、3.1.22、3,1.31.3、3.1.10、3.1.41、3,1.12、3.1.13、3.1.44,3,1.45);删除了术语和定义SP1的电流支路\\元路模式”路模式”(见2016年版的3.1.7、3.1.38、3.1.39);修改了术语和定义“保护模式”(见3.1.6.2016年版的3.1.6)、额定负载电流\(见3.1.14,2016年版的3.1.15)\电压保护水平\(见3.1,15.2016年版的3.1.16)\热稳定\(见3.1.23,20[6年版的3.1.21)\例行试验\(见3.1.29.2016年版的3.1.27)预期短路电流\(见3.1.34,2016年版的3.1.32);一术语和定义 3.1.2中增加了“注2\(见 3.1.2);术语和定义 3.1.11,3.1.12中删除了\当 SPD)按照制造商的说明连接”(见3.1.11和3.1.12,2016午版的3.1.12和3.1.13);一增加了“光伏接地系统”(见5.11):修收了*SPD)的失效式\(见5.102016年版的5.10);除了“连接结构”(见2016年版的5.9);增加了*SPI)短路装置\*热保护*\SP[美效模式*(见6.2.5.2、6.2.5.3、6.2.5.1);修改了*防直接接触*“电压保护水平(见6.2.1、6.2.3.2016年版的6.2.1、6.2.3):删除了“SP1)过载特-riKaeerkAca-
GB/T18802.31—2021/IEC61643-31:2018(见2016年版的6.2.5.2);
一修改广总则”、表1、表5、表7、图2(见7.1、表1、表5、表7、图2.2016年版的7.1、表5、表6表9.图9):
将\SPD过载性能试验”收为\SPD失效模式特性试验”,修了条款顺序(见7.4.4,2016年版的7.4.7);
一修改厂试品准各的方式(见7.4.4.1.2016年版的7.4.7.2):一将“试验设置”“试验程序\和\合格判据”合并后分为“宣称开路火效模式SPI)的试验\和“宣称短路火效模式SPD的诚验(见7.4.4.2、7.1.1.3.2016年版的7.1.7.1、7.4.7.3和7.4.7.4);修改了“湿热条件下的寿命测试\\输入/输出端了分开的一端口的SPD试验”\合格判据\\户外型SPD的环境试验\\分开隔离电路的SPD\(见7.6.1、7.7.1、7.7.1.2、7.7.2、7.7.3,2016年版的7.6.1、7.7.1、7.7.1.2、7.7.2、7.7.3)一增川广“试验冲击”“动作负载试验的电源特征”“川类动作负载试验”“热稳定性试验”“7.1.2.6动作负载试验”\皿类动作负载试验内容”“持续工作电流Ic1v\(见7.2.2、7.4.2.3、7.4.2.67.1.3.2、表6、图 2、7.4.6);
一删除了表7、“防直接接触试验”确定限制电压”特殊性能的附加试验”(见206年版的表?、7.4.1,7.4.4.7.8) ;
删除了附录B、附录C(见2016年版的附录B、附录C):本部分使用翻译法等同采用IEC6164331:2018《低压电涌保护器第31部分:光伏系统的电涌保护器性能要求和试验方法》
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下:GB/T42082017外壳防扩等级(IP代码)(IEC60529:2013,IDT)GB/T16927.1—2011高电压试验技术第1部分:一般定义及试验要求(IEC600601:2010.M0D)
—G13/T16927.4—2011高电压和大电流试验技术第1部分:试验电流和测量系统的定义和要求(IEC62175.2010.MOD)
GB/T17627.11998
低压电气设备的高电压试验技术第一部分:定义和诚验要求(IEC 61180 1:1992 .EQV)
—GB17799.3—2012电磁兼容通用标准居住、商业和轻T业环境中的发射(IEC5100063.2011,DT
GB/T18802.112020低压电涌保护器(SPI))第【1部分:低压电源系统的电浦保护器性能要求和试验方法(IEC61643-11:2011.M0D)本部分做了下列编辑性修收:
为与现有标准系列致,将本部分名称修改为《低压电涌保护器第31部分:用于光伏系统的电涌保护器性能要求和试验方法》:——表12中删除了关于北关线规的规定:增加了参考文献GB/T2900.832008、GB/T16927.42014、IEC60269-6、IEC61000-6-1、IEC61180、IEC62305(所有部分)请注意本文件的某些内容川能涉及专利。本文件的发布机构不承担识别这些专利的责任,本部分由中国电器工业协会提出。本部分由全国避器标准化技术委员会(SA8I)归口。-riKacerKAca-
GB/T 18802.31—2021/IEC 61643-31:2018本部分起草单位:上海市气象灾害防御技术中心(上海市防雷中心)、上海大学、西安高压电器研究院有限责任公司、施耐德万高(大津)电气设备有限公司、四川中光防雷科技股份有限公司、菲尼克斯亚太电气(南京)有限公司、厦门大恒科技有限公司、德和盛电气(上海)有限公司、上游西岱尔电子有限公司、北京ABB低压电器有限公司、上海电科臻和智能科技有限公司、四安神电电器有限公司、德凯质量认证(「海)有限公司、厦门器尔特电了有限公司、苏州击凯浦保护设备有限公司、宁波职业技术学院机电工程学院,
本部分主要起草人:赵洋、周歧斌、陈文文、黄勇、林毅、雷成勇、徐祝勒、李博琛、李红车、钟湘闷、朱泽伟、徐贺、李正儿、费东旭、何世游、张祥贵、李四育、沈建位,本部分所代替标准的历次版本发布情况为:GB/T18802.312016。
-iiKaeerkAca
GB/T18802.31—2021/IEC61643-31:2018引言
GB/T18802的本部分提出了安装在的白流侧的电涌保扩器(SPD)的安全性和性能试验,以防止感应和点击雷电影响。
有一类测试:
1)I类试验模拟局部传导的雷电流脉冲。按照I类试验方法测试的SPD·股用于高暴露的地
点,例如建筑物声电防护系统的进线处,接照Ⅱ类或Ⅲ奖试验方法测试的SPD承受持续时间较短的脉冲。2)
SPD在试验时应尽可能视作一个“黑盒子”。3
测试考到光伏系统:
类似电流发生器:
一输出电流取决于人射光的强度和温度;短路电流咯高于工作输出电流:以串联和/或并联的方式连接,从而生从儿自瓦(住宅楼)到数兆瓦(光伏发电厂)的各种电压、电流和功率
古流侧光伏系统的具体电气参数对SPI)提出广具体的试验要求GB/T18802.32闹述了光伏应用(实际工作)中实际情况下SPI)的选择和应用原则,-rKaeerkca-
1范围
GB/T18802.31—2021/IEC 61643-31:2018低压电涌保护器第31部分:用于光伏系统的电涌保护器性能要求和试验方法GB/T18802的本部分适用丁对需电的问接和占接效应或其他瞬态过电压的电涌逆行保扩的电涌保护器(SPD)。这些SPD将被连接到额定电压不超过1500V的光伏系统的直流侧。这此SPD至少包含·个用来限制电压和泄放电涌电流的非线性的元件,本部分规定这此电器的性能特性、安全要求、标准试验方法和额定值符合本部分的SPI)仅仅是设计用米安装在光伏系统直流侧和逆变器的直流侧。用于储能光伏系统(如电池,电容组)的SPL)不包含在本部分中。在分开的输人和输出端子之问有特殊的中联阳抗的SPD(IEC61643-11:2011中所谓的二端口SP)月前不包含在本部分中,
符合本部分的SPD)是只能用工具来连接和断开的永久连接的固定式SPD本部分不适用丁移动式 SPD
注1:对」应用」光伏系统的SPI).出」对电源效率的考虑,输人和输出端了之问通带不包含特殊的中联阳抗,注2:凡在不部分中提到的电方系统或者电网,都是指光伏系统的止流侧2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注Ⅱ期的引用文件,仅注Ⅱ期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修政单)适用丁本文件。G3/T2423.3—2016坏境试验第2部分:试验方法诚验(ab:恒定湿热试验(1EC)60068-2-78:2012.IDT
GB/T16935.12008低压系统内设备的绝缘配合第1部分:原理、要求和试验(IEC60664-12007.1DT)
IEC60060-1:2010高电压试验技术第1部分:一般定义和试验要求(High-voliage1est1echniqucsPart I:Gencral definitions anl tcst rcquircmcnts)IEC60529外壳防护等级(IP代码>LDegreesofprotectionprovidedbyenclosures(IPCode)IEC61000-6-3电磁兼容第6-3部分:通用标准居住、商业和轻工业环境中的发射标准(Electromagnetic compatihility(EMC) Part 6-3:Gencric standards Fmission standard for rcsidential,comnercial and light-industrial environments)IEC61180-1低压设备的高压试验技术第1部分:定义、试验和程序要求(High-vol1age1esttechniqucs for low-voltagc cquipment; part I: definitions. test and proccdlurc rcquircmcnts)IEC61643-11:2011低压电涌保扩器第11部分:低压电力系统的电涌保扩器性能要求和试验万法(Low-voltagc surgc protective devices Part I: Surgr protective devices connccted to low-voltagc:power systems-Requirementsand tests methods)IEC62475:2010大电流试验技术试验电流和测量系统的定义和要求(High-curren11es11ech-niqucs-Definitions and requirements for test currents and mcasuring systems)1
-riKacerKAca-
GB/T18802.31—2021/IEC61643-31:20183术语和定义、符号和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
surgeprotectivedevice:SPD
电涌保护器
用丁限制瞬态过电压和泄放电涌电流的电器,它至少包含一个非线性的儿件,注:SPD是一个装配完整的部件,H具有适的连接丁段LIEC61643-11:2011.定义3.1.1
)one-portSPD
一端口的 SPD
在端子之问没有特殊的中联阳抗的SPD注1:端口SPD)可以!有分开的输人和输出端,注2:过电流保护设各(如熔丝、断路器)不认为是特殊的串联阻扰,注3:改马1F61543-11:2011.定义3.1.23.1.3
电压开关型SPD
voltageswitchingSPD
没有电涌时其有高阻抗,当对电涌响成时能突变成低阻抗的SPD注1:电压π关型SPl)带用的元件有放电问源、气体放电和品闹管(可控硅整流器)有时称为\crowbar型\元件。
注2:改写IEC61613-11:2011.定义3.1.4。3.1.4
电压限制型SPD
voltagelimitingSPP
没有电涌时具有高阻抗,但是随着电涌电流和电压的上升,其阻抗将持续地诚小的SPD。注1:常川的作线性元件是:压缴电阻和抑制二极管。石时称为“第压型”元件。注2:改写IEC6164311:2011,光义3.1.5。3.1.5
复合型SPD
combinationSPD
出电压开关型元件和电压限制型元件组成的SPD该类SPD的特性川以表现为电压开关型、电压限制型或两者皆有。
注:改写 1FC 61643-11:2011,定义3.1.6,3.1.6
modesof protection
保护模式
端子间的电流通路包含个或多个保护元件.并且制造商声明「该电流通路的保护水平。注1:该电流通路中可能包含额外的端子。注2:改写1EC61613-11:2011,定义3.1.8,3.1.7
nominal discharge current
标称放电电流
流过SPI)具有8/20波形的电流的峰值。注:改写IEC 61$43 11:2011.定义3.1,9-rrKaeerKAca-
GB/T 18802.31—2021/IEC 61643-31:2018I类试验的冲击放电电流impulsedischargecurrentforclassIlestI ip
在舰定的时间内,流过SPI并其有规定的电荷量Q和比能量W/R的放电电流的峰循。[IEC 61643-11:2011,定义 3.1.10]3.1.9
最大放电电流maximumdischargecurrentI nax
流过SPD并具有8/20波形和制造商宣称幅侦的电流的峰值,注;I.a等于或大于I.:
[1EC 61613-11:201[,定义 3.1.48]3.1.10
光伏系统的最大持续工作电压maximumcontinuousoperatingvoltageforPyapplicationUp
可连续地施川在SPD)保护模式上的最大直流电压,3.1.11
光伏系统的持续工作电流continuous operating current forPV applicalionIcpy
施加最人持续工作电压(rv吋,流过其带电导线间的电流。3.1.12
残流residual current
施加最大持续工作电压Ucw时,流过HPE接线端子的电流:注:改马JFC61$4311:2011,定义3.1.403.1.13
续流followcurrent
施加冲击电流放电之后由电源系统流人SPI)的峰值电流。注1:续流和持续1作电流「v是显著不同的。注2:改写IEC61643-11:2011,光义3.1.12。3.1.14
rated load current
额定负载电流
能提供给输人/输出端的最人持续额定直流电流注:改写1EC61643-11:2011.准义3.1.13。3.1.15
voltageprotection level
电压保护水平
丁施加规定陡度的冲击电压和规定幅值及波形的冲击电流而在SPD两端之问预期出现的最大电压
注1:电压保护水平出制造商提供.并口不小于下方法测得的限制电压:对于Ⅱ类和/攻类试验.取决于波前放电电压(如适川)和对应于Ⅱ类与I类试验中个到,和/或「峰值处的残乐确定;
-rKaeerkca-
GB/T18802.31—2021/IEC61643-31:2018对于Ⅱ类验巾复合液在Uo处的限制电压确定。注2:改写1EC61613-11:2011,定义3.1.14。3.1.16
measured limiting voltage
限制电压
施加规定波形和幅估的冲击时.在SPL)接线端子间测得的最大电压峰估,[IEC 61643-11:2011,定义3.1.15]3.1.17
residual voltage
放电电流流过SPI)时,在其端了间产生的电压峰值。[IEC 61643-11:2011,定义3.1.16]3.1.18
1.2/50冲击电压
1.2/50voltage impulse
视在波前时间为1.28,半峰值时间为50us的冲击电压注:IFC600601:2010第8章定义广冲山电压的波前时间.半峰值时间和波形。IEC$164311童叉广特定的允诈偏落。
[IEC 61643 11:2011,定义 3.1.20]3.1.19
8/20冲击电流8/20currentimpulse视在波前时问为8us,半峰值时问为20 us的冲击电流。注:GB/T16927.12014第10章定义了冲击电流的波前时问,半峰值时问和波形。IEC61613-11定义了特定的允许遍差。
[1EC 61648-11 :201[,定义 3.1.21]3.1.20
复合波combination wave
-种道过定义开路条件下电压幅佰(Un:)和波形以及短路条件下电流幅估(Icw)和波形来描述其特性的波,
注:施加在SPD上的电压值.电流隔值和波形敢决于复合波发生器(CWC)的阻抗Z.和试品的阻抗[IEC 61643 11:2011.定 义 3,1.223.1.21
open-circuit voltage
开路电压
在复合波发生器连接试品端口处的开路电压。[IEC 61643 11:2011,定义3.1.23]3.1.22
复合波发生器的短路电流combinationwavegeneratorshort-circuitcurrentIcw
在复合波发牛器连接试品端口处的预期短路电流。注:SPLD)连接到复合波发生器,流过试品的电流通常小于I.*[IEC 61643-11:2011,定义3.1.24]3.1.23
热稳定
thermal stahility
在引起SPD温度1:升的动作负载试验后.在舰定的坏境温度条件下.给SPUD施加规定的最人持续-rKaeerkca-
