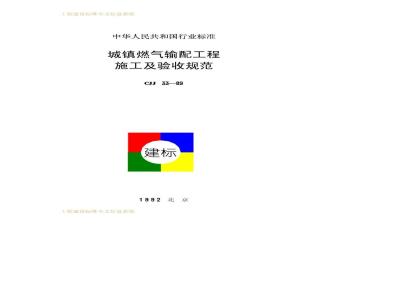

中华人民共和国行业标准
城镇燃气输配工程
施工及验收规范
CJJ33—89
工程建设标准全文信息系统
工程建设标准全文信息系统
中华人民共和国行业标准
城镇燃气输配工程施工及验收规范CJJ33—89
主编单位：建设部城市建设研究院批准部门：中华人民共和国建设部实行日期：1990年6月1日
工程建设标准全文信息系统
kANiKAca
工程建设标准全文信息系统
第一章总则·
第二章土方工程
第一节一般规定
第二节开槽
第三节回填土
第三章材料的性能及检验
一般规定
第一节
第二节钢管及钢制管件
第三节铸铁管及铸铁管件
第四节铸铁管接口材料
第四章管道及附属设备安装
第一节
第二节
第三节
第四节
第五节
般规定
钢管道安装
铸铁管安装
管道穿（跨）越
附属设备安装
第五章钢管道的防腐
第一节
般规定
第二节石油沥青防腐绝缘涂层
第三节环氧煤沥青防腐绝缘涂层第四节阴极保护（牺牲阳极法）第六章储配与调压
第一节
般规定
第二节储配站
第三节调压设施
第七章试验与验收
第一节
一般规定
工程建设标准全文信息系统
工程建设标准全文信息系统
第二节．强度试验
第三节气密性试验
第四节验收·wwW.bzxz.Net
石油沥青涂层施工要求
附录—
.心.心心.
环氧煤沥青涂层施工要求
附录二
附录三
附录四
镁阳极施工要求
.............
本规范用词说明.
附加说明
0000666660060006
工程建设标准全文信息系统
c060000606060000000c0c
KAONTKAca-
工程建设标准全文信息系统
主要符号
沟槽底宽度(m）
一沟槽上口宽度（m）
沟槽深度（m）
沟槽边坡率
——允许压力降(Pa）
实测压力降(Pa）
B1、B2
D1.D2.-D.
did2**-d.
Li、L·L
ti、t2
试验开始和结束时的气压计读数(Pa）试验开始和结束时的压力计读数（(Pa）管段外径（m）
管段内径(m）
各条管外径(m)
各管段内径（m）
各管段长度（m）
试验时间(h）
试验开始和结束时的管内温度（℃）检漏电压（V）
涂层厚度（mm）
两管之间的设计净距（m）
工程建设标准全文信息系统
工程建设标准全文信息系统
第一章总
第1.0.1条为指导城镇燃气输配工程施工及验收工作，确保安全供气，特制定本规范。第1.0.2条本规范适用于压力不大于0.8MPa（8kgf/cm）的城镇燃气（不包括液态输送的液化石油气）输配工程的新建、改建或扩建的施工及验收。第1.0.3条凡进行城镇燃气输配工程施工的单位，必须具有当地主管部门批准或认可的施工许可证。第1.0.4条城镇燃气输配工程施工应按基本建设程序进行，具备下列条件方可开工：
一、设计及其他技术文件齐全，施工图纸业经审定；二、施工方案业经批准，技术交底和必要的技术培训已经完成，
三、材料、劳动力、机具基本齐全，施工现场环境符合要求，施工用水、电、气等可以满足需要，并能保证连续施工。第1.0.5条城镇燃气输配工程施工应按设计进行，修改设计或材料代用应经原设计部门同意。第1.0.6条城镇燃气输配工程施工和检验的安全技术、劳动保护应按有关规定执行。
工程建设标准全文信息系统
KANTKAca
工程建设标准全文信息系统
第二章土方工程
第一节一般规定
第2.1.1条施工单位应作好管沟开挖前的一切准备工作并会同建设、设计及其它有关单位共同核对有关地下管线及构筑物的资料，必要时开挖探坑核实。第2.1.2条在施工区域内，有碍施工的已有建筑物和构筑物、道路、沟渠、管线、电杆、树木等，应在施工前，由建设单位与有关单位协商处理。
第2.1.3条管沟必须按设计图纸放线。第2.1.4条在地下水位较高的地区或雨季施工时，应采取降低水位或排水措施，及时清除沟内积水。第二节开槽
第2.2.1条管道沟槽应按设计所定平面位置和标高开挖。人工开挖且无地下水时，槽底预留值宜为0.05～0.10m；机械开挖或有地下水时，槽底预留值不应小于0.15m。管道安装前应人工清底至设计标高。
第2.2.2条管沟沟底宽度宜符合下列要求：一、铸铁管、钢管（单管沟底组装）宜遵守表2.2.2的规定：沟底宽尺寸
管的公称直径
沟底宽度
100~250~400~
工程建设标准全文信息系统
500~700~
900~1100~
工程建设标准全文信息系统
二、钢管（单管沟边组装）可按下式计算：a=D十0.3
三、钢管（双管同沟敷设）可按下式计算：a=D1+D2+8+c
一沟底宽度（m）；
一管外径(m)；
一第一条管外径(m)；
D2—一第二条管外径(m）；
一两管之间的设计净距（m）：
(2.2.2-1)
(2.2.2-2)
一工作宽度，当在沟底组装时，c=0.6，当在沟边组装时，c=0.3(m)。
第2.2.3条梯形槽（如图2.2.3所示）上口宽度可按下列公式确定：
图2.2.3梯形槽横断面
b=a+2nh
式中b——沟槽上口宽度(m)；
一沟槽底宽度（按表2.2.2确定）（m）；(2.2.3)
一沟槽边坡率（边坡的水平投影与垂直投影的比n
值)；
h——沟槽深度(m)。
第2.2.4条在无地下水的天然湿度土壤中开挖沟槽时，如沟深不超过下列规定，沟壁可不设边坡。1m;
一、填实的砂土和砾石土
二、亚砂土和亚粘土
三、粘土
工程建设标准全文信息系统
KAONTKAca-
工程建设标准全文信息系统
四、特别密实的土
第2.2.5条土壤具有天然湿度、构造均匀、无地下水、水文地质条件良好、挖深小于5m且不加支撑的沟槽，其边坡坡度可按表2.2.5确定。
深度在5m以内的沟槽最大边坡坡度（不加支撑）表2.2.5边
土壤名称
亚砂土
亚粘土
含砾土卵石土
泥炭岩白垩土
千黄土
人工开挖并将土
抛于沟边上
在沟底挖土
(1 +n)
在沟边上挖土
注：①如人工挖土不把土抛于沟槽上边而随时运走时，则可采用机械在沟底挖土的坡度。
②弃土堆置高度不宜超过1.5m。靠房屋墙壁堆土时，其高度要求不超过墙高的1/3。弃土与沟边应有安全距离。第2.2.6条在无法达到第2.2.5条的要求时，应用支撑加固沟壁。对于不坚实的土壤应作连续支撑，支撑物应有足够的强度。
第2.2.7条局部超挖部分应回填夯实，当沟底无地下水时，超挖在0.15m以内者，可用原土回填夯实，其密实度不应低于原地基天然土的密实度，超挖在0.15m以上者，可用石灰土或沙处理，其密实度不应低于95%。当沟底有地下水或沟底土层含水量较大时，可用天然砂回填。第2.2.8条对于湿陷性黄土地区的开挖，不宜在雨季施工，或在施工时切实排除沟内积水，开挖中应在槽底预留0.03～0.06m厚的土层进行夯实处理，夯实后，沟底表层土的干容重一工程建设标准全文信息系统
工程建设标准全文信息系统
般不小于1.6×10°kg/m。
第2.2.9条沟底遇有废旧构筑物、硬石、木头、垃圾等杂物时，必须清除，然后铺一层厚度不小于0.15m的砂土或素土并整平夯实。
第2.2.10
对软弱管基及特殊性腐蚀土壤，应按设计要条
求处理。
第三节回填土
第2.3.1条沟槽的回填，应先填实管底，再同时投填管道两侧，然后回填至管顶以上0.5m处（未经检验的接口应留出）。如沟内有积水，必须全部排尽后，再行回填。沟槽未填部分在管道检验合格后应及时回填。第2.3.2条沟槽的支撑应在保证施工安全的情况下，按回填进度依次拆除，拆除竖板桩后，应以砂土填实缝隙。第2.3.3条管道两侧及管顶以上0.5m内的回填土，不得含有碎石、砖块、垃圾等杂物。不得用冻土回填。距离管顶0.5m以上的回填土内允许有少量直径不大于0.1m的石块。第2.3.4条回填土应分层夯实，每层厚度0.2～0.3m，管道两侧及管顶以上0.5m内的填土必须人工夯实，当填土超出管顶0.5m时，可使用小型机械夯实，每层松土厚度为0.25～0.4m。
第2.3.5条回填土应分层检查密实度。沟槽各部位的密实度应符合下列要求（见图2.3.5）：Ⅲ
回填土横断面
工程建设标准全文信息系统
KAONTKAca-
工程建设标准全文信息系统
一、胸腔填土（1）95%
二、管顶以上0.5m范围内
85%；
（）：
三、管顶0.5m以上至地面（Ⅲ）：1.在城区范围内的沟槽95%；
2.耕地90%。
工程建设标准全文信息系统
工程建设标准全文信息系统
第三章材料的性能及检验
第一节一般规定
第3.1.1条燃气输配工程所使用的管子、管件、管道附件、密封填料应符合国家现行有关标准，凡非标准产品，均应参照相应的标准作性能试验或检验。第3.1.2条管子、管件、管道附件及其他材料应具出厂合格证，无合格证时，应经检查试验，证明合格后，方准使用。第二节钢管及钢制管件
第3.2.1条燃气输配工程所采用的钢管性能及其检验应符合下列国家现行标准的要求：一、GB3091《低压输送流体镀锌焊接钢管》；二、GB3092《低压流体输送用焊接钢管》；三、YB231《无缝钢管》；
四、SY5036《承压流体输送用螺旋焊缝埋弧焊钢管》；五、SY5037《一般低压流体输送用螺旋缝埋弧焊钢管》，六、SY5038《承压流体输送用螺旋缝高频焊钢管》；七、SY5039《一般低压流体输送用螺旋缝高频焊钢管》；八、工作温度低于一20℃的钢管及钢制管件应有低温冲击韧性试验结果，否则应按YB19《金属低温冲击韧性试验法》的要求进行试验，其指标不得低于规定值的下限。第三节铸铁管及铸铁管件
第3.3.1条铸铁管及铸铁管件的性能和检验应符合下列国家现行标准的要求：
工程建设标准全文信息系统
KANTKAca
