DL/T 1980-2019
基本信息
标准号： DL/T 1980-2019
中文名称：变压器绝缘纸(板)平均含水量测定法频域介电谱法
标准类别：电力行业标准(DL)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：11751801
标准分类号
关联标准
出版信息
相关单位信息
标准简介
DL/T 1980-2019.Test method of average moisture content in transformer insulation paper and paperboard Frequency domain dielectric spectroscopy method.
1范围
DL/T 1980规定了用频域介电谱法测定油浸变压器、电抗器和套管等设备绝缘纸(板)平均含水量的方法概述、仪器及材料、测量方法等。
DL/T 1980适用于油浸变压器、电抗器和套管等设备绝缘纸(板)平均含水量的测定，包括取样获得的绝缘纸(板)、新纸(板)样品检测和不取样现场设备整体检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1410固体绝缘材料体积电阻率和表面 电阻率试验方法
DLT449油浸纤维 质绝缘材料含水量测定法
DL/T474.3现场绝缘试验实施导则 介质损耗因数 tan8试验
DLT 596电力 设备预防性试验规程
IEC 60814 绝缘液油浸纸和纸板的水分 含量测定法(卡尔费休法) ( Insulating liquids-0il-
impregnated paper and pressboard-Determination of water by automatic coulometric Karl Fischer trtion)
3术语和定义
下列术语和定义适用于本文件。
3.1介 电响应dielectric response
电介质在外施电压下电气性能参数随时间和频率变化的响应特性，分别称为时域介电响应和频域介电响应。
3.2频域介电谱frequency domain deletrie spectroscopy
电介质的介电系数和介质损耗因数等介电参数随频率变化的响应曲线。
1范围
DL/T 1980规定了用频域介电谱法测定油浸变压器、电抗器和套管等设备绝缘纸(板)平均含水量的方法概述、仪器及材料、测量方法等。
DL/T 1980适用于油浸变压器、电抗器和套管等设备绝缘纸(板)平均含水量的测定，包括取样获得的绝缘纸(板)、新纸(板)样品检测和不取样现场设备整体检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1410固体绝缘材料体积电阻率和表面 电阻率试验方法
DLT449油浸纤维 质绝缘材料含水量测定法
DL/T474.3现场绝缘试验实施导则 介质损耗因数 tan8试验
DLT 596电力 设备预防性试验规程
IEC 60814 绝缘液油浸纸和纸板的水分 含量测定法(卡尔费休法) ( Insulating liquids-0il-
impregnated paper and pressboard-Determination of water by automatic coulometric Karl Fischer trtion)
3术语和定义
下列术语和定义适用于本文件。
3.1介 电响应dielectric response
电介质在外施电压下电气性能参数随时间和频率变化的响应特性，分别称为时域介电响应和频域介电响应。
3.2频域介电谱frequency domain deletrie spectroscopy
电介质的介电系数和介质损耗因数等介电参数随频率变化的响应曲线。
标准图片预览
标准内容

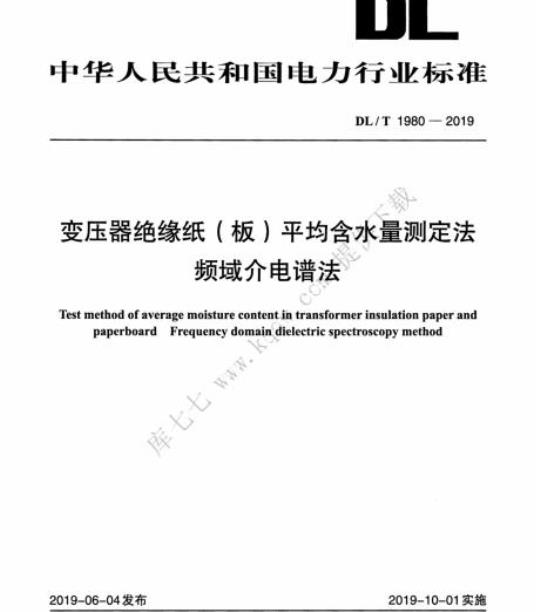

ICS27.140
中华人民共和国电力行业标准
DL/T1980—2019
变压器绝缘纸（板）平均含水量测定法频域介电谱法
Test method of average moisture content in transformer insulation paper andpaperboard Frequencydomain dielectric spectroscopymethodHiika
2019-06-04发布
国家能源局
2019-10-01实施
前言：
1范围
2规范性引用文件
3术语和定义
4方法概述
5试验条件·
6仪器及材料：
7测量方法·
8精密度
9报告·
附录A（资料性附录）
附录B（规范性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
不同含水量的油浸绝缘纸（板）的频域介电谱数据库变压器、电抗器及套管的测量接线方法：DL/T1980—2019
XY模型评估变压器、电抗器和套管等设备内绝缘纸（板）含水量方法.10绝缘纸（板）含水量测试报告.
油浸变压器和电抗器绝缘纸（板）的含水量判据：iiKaee
DL/T1980—2019
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则制定。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国电力企业联合会提出。本标准由全国电气化学标准化技术委员会（SAC/TC322）归口。本标准起草单位：西安交通大学、深圳供电局有限公司、国网陕西省电力公司电力科学研究院、国网江苏省电力有限公司电力科学研究院、中核武汉核电运行技术股份有限公司、南方电网科学研究院有限责任公司、西安热工研究院有限公司、国网山东省电力公司电力科学研究院、中国电力科学研究院有限公司、南京普锐迪电气科技有限公司本标准主要起草人：张冠军、穆海宝、田杰、张大宁、余鹏、韩彦华、刘孝为、李建生、陆云才、云浩、张益舟、黄之明、傅明利、唐金伟、李烨峰、朱文兵、朱孟兆、辜超、李金忠、李平。本标准为首次发布。
HiiKaeeiKAca
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
1范围
DL/T1980—2019
变压器绝缘纸（板）平均含水量测定法频域介电谱法本标准规定了用频域介电谱法测定油浸变压器、电抗器和套管等设备绝缘纸（板）平均含水量的方法概述、仪器及材料、测量方法等。本标准适用于油浸变压器、电抗器和套管等设备绝缘纸（板）平均含水量的测定，包括取样获得的绝缘纸（板）、新纸（板）样品检测和不取样现场设备整体检测。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1410固体绝缘材料体积电阻率和表面电阻率试验方法DL/T449油浸纤维质绝缘材料含水量测定法DL/T474.3现场绝缘试验实施导则介质损耗因数tano试验DL/T596电力设备预防性试验规程IEC60814绝缘液油浸纸和纸板的水分含量测定法（卡尔费休法）（Insulatingliquids-Oiliikae
impregnatedpaperandpressboard-DeterminationofwaterbyautomaticcoulometricKarlFischertitration）3术语和定义
下列术语和定义适用于本文件。3.1介电响应dielectricresponse电介质在外施电压下电气性能参数随时间和频率变化的响应特性，分别称为时域介电响应和频域介电响应。
3.2频域介电谱frequencydomaindielectricspectroscopy电介质的介电系数和介质损耗因数等介电参数随频率变化的响应曲线。3.3XY模型XYmodel
按油浸变压器和电抗器中油隙、撑条及纸板之间尺寸关系的等比例简化模型，X表示绝缘系统中所有纸板厚度之和与所有撑条厚度之和的比值，Y表示绝缘系统中所有撑条宽度之和与所有纸板宽度之和的比值。
4方法概述
对油浸变压器、电抗器和套管等设备的绝缘纸（板）、新纸（板）样品和现场设备进行频域介电谱测量，将测量曲线与标准曲线数据库进行对比，得到被测样品或设备绝缘纸（板）的平均含水量。5试验条件
试验宜在环境温度不低于一5℃、空气相对湿度不大于80%的条件下进行。1
DL/T1980—2019
6仪器及材料
6.1频域介电谱测试仪
频域介电谱测试仪包含低压宽频信号源、高压宽频放大器和微电流检测模块等。在仪器运行稳定后，应达到以下指标：
a）频率测量范围为0.1mHz～5kHz；b）介质损耗角正切值测量范围为0～10；c）电容量测量范围为10pF100μF；d）电流测量最大值及分辨率为20mA和10pA；e）支持变压器绝缘纸（板）含水量评估功能。6.2测量电极
测量电极（在实验室测量使用）为三电极结构，包括高压电极、被保护电极和保护电极，电极如图1所示，典型尺寸见表1。测量电极应保持洁净、干燥，保存在干燥器中。高压电极
测量电极示意图
6.3试剂
石油醚：分析纯，沸程为60℃～90℃。2
保护电极
被保护电极
测量电极典型尺寸
单位：mm
无水乙醇：分析纯。
7测量方法
7.1取样检测
7.1.1样品准备
DL/T1980—2019
对于从油浸设备中获取的纸（板）样品（含油）和新纸（板）样品，可用预先干燥过的锐利金属工具（剃须力片或剪刀）割取，样品尺寸应大于高压电极的外径，然后将样品放入清洁的有自封功能的塑料密封袋中，排出空气后密封，装入密封瓶中保存。样品采集后应尽快测试，建议存放时间不超过7天。
7.1.2测量步骤
7.1.2.1从干燥器中取出测量电极，用镊子将被测样品放入测量电极中，使样品与高压电极、被保护电极和保护电极充分接触，确保无气隙，然后将测量电极置于金属屏蔽盒中。样品应完全覆盖保护电极，且不与屏蔽盒内壁接触。
7.1.2.2将三电极中的被保护电极与测试仪测量端相连，高压电极与测试仪高压端相连，保护电极与屏蔽盒及测试仪屏蔽端相连，测试接线均采用同轴屏蔽线。。7.1.2.3记录环境温度，开启测试仪，稳定运行5min后开始测量，得到被测样品的频域介电谱曲线，依据仪器所配的标准曲线数据库（参见附录A）计算得到被测样品的含水量。7.1.2.4测试完成后，关闭测试仪电源，并将测量电极用石油醚清洗干净，烘干后置于干燥器中a
保存。
7.2不取样现场设备整体检测
7.2.1试验准备
试验前，拆除与被测设备套管端部相连的所有引线，清除设备周围的杂物，并将设备充分放电必要时对设备外绝缘表面进行清洁或干燥处理。7.2.2测量步骤
7.2.2.1对被测设备进行接线。双绕组、三绕组变压器和自耦变压器、电抗器及套管的测量接线方法见附录B。
7.2.2.2开启测试仪，稳定运行5min后，测量得到被测设备的频域介电谱曲线，同时记录被测设备的顶层油温数据。
7.2.2.3当频域介电谱曲线出现负值或明显波动时，应检查接线是否连接可靠、接地是否良好、套管表面是否脏污受潮等干扰因素并排除后，重新测量。7.2.2.4将被测设备的频域介电谱曲线换算到标准温度（25℃），依据被测设备绝缘结构的X、Y参数，拟合得到被测设备绝缘纸（板）的含水量，方法参见附录C。7.2.2.5测试完成后，关闭测试仪，将被测设备充分放电后拆除所有测试接线。8精密度
本标准两次测定结果之差不应大于平均值的10%。3
DL/T1980—2019
9报告
对于油浸变压器、电抗器和套管等设备的绝缘纸（板）样品取两次测试结果的平均值，对于变压器、电抗器和套管等设备取单次测试结果。绝缘纸（板）含水量测试报告参见附录D。油浸变压器和电抗器绝缘纸（板）的含水量判据参见附录E。iiKaeeiKAca
附录A
（资料性附录）
不同含水量的油浸绝缘纸（板）的频域介电谱数据库DL/T1980—2019
温度25℃下含水量为0.5%～6%的绝缘纸（板）的频域介电谱标准曲线如图A.1～图A.3所示。其中图中含水量的标定由称重法和卡尔费休水分测定法所得。100
0.00010.001
图A.1/不同含水量绝缘纸
（板）的e-f曲线
0.00010.001
武医药药委局
不同含水量绝缘纸（板）的e\-f曲线图A.2
DL/T1980-2019
0.00010.001
医省区药药药药公
不同含水量绝缘纸（板）的tano-f曲线iiKaeeiKAca=
B.1单相双绕组变压器
附录B
（规范性附录）
变压器、电抗器及套管的测量接线方法DL/T1980—2019
对于单相双绕组变压器高、低压绕组间绝缘的介电响应试验，高压绕组及中性点短接并连接至介电响应测试仪的高压端，低压绕组短接并连接至介电响应测试仪的测量端，屏蔽线接变压器外壳。试验接线如图B.1所示。
介电响应测试仪
说明：
A、N-
高压端
测量端
变压器
Hiikae
高压绕组与低压绕组间绝缘的等值电容；低压绕组端子：
一高压绕组及中性点端子。
图B.1单相双绕组变压器试验接线图（虚线为屏蔽线）B.2单相三绕组变压器
对于单相三绕组变压器高、中、低压绕组间绝缘的介电响应试验，中压绕组及中性点短接并连接至介电响应测试仪的高压端，低压绕组短接并连接至介电响应测试仪的测量端1，高压绕组及中性点短接并连接至介电响应测试仪的测量端2，屏蔽线接变压器外壳。试验接线如图B.2所示。B.3单相自耦变压器
对于单相自耦变压器绝缘的介电响应试验，高、低压绕组及中性点短接并连接至介电响应测试仪的测量端，变压器外壳连接至介电响应测试仪的高压端，屏蔽线悬空。试验接线如图B.3所示。bzxz.net
DL/T1980—2019
介电响应测试仪
说明：
am、xm
高压端
测量端1
测量端2
三绕组
变压器
高压绕组与中压绕组间绝缘的等值电容；低压绕组与中压绕组间绝缘的等值电容：低压绕组端子；
中压绕组端子；
高压绕组及中性点端子。
单相三绕组变压器试验接线图（虚线为屏蔽线）图B.2
介电响应测试仪
高压端
测量端
自耦变
5555555
555555
5555555
图B.3单相自耦变压器试验接线图（虚线为屏蔽线）B.4三相变压器
5555555
对于三相双绕组变压器、三相三绕组变压器、三相自耦变压器，需将A、B、C三相各相中压绕组短接在一起。
B.5电抗器
对于油浸电抗器的介电响应试验，其接线如图B.4所示。共地端（高压端）连接至外壳，绕组短接并连接至测量端，测量线的屏蔽线悬空。8
说明：
A、N-
介电响应测试仪
绕组端子：
一绕组对地绝缘的等值电容。
B.6套管
共地端
反接法
测量端
电抗器
ssssss
5555555
电抗器试验接线图（虚线为同轴屏蔽线）DL/T1980—2019
对于油浸套管的介电响应试验，其接线如图B.5所示。高压端连接至套管导电杆，末屏引线连接iiKae
至测量端，测量线的屏蔽线接地。介电响应测试仪
高压端
测量端
反接法
图B.5套管试验接线图（虚线为同轴屏蔽线）9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
