GB/T 14905-2020.Rubber and plastics hoses-Determination of adhesion between components.
1范围
软管各层间充分的粘合是软管在使用期间能否良好工作的基础。GB/T 14905规定了软管内衬层和增强层、外覆层和增强层、增强层间、外覆层和外贴层(位于外覆层之外起保护作用的薄层)以及内衬层和镶衬层(位于内衬层内，降低流体对内衬层渗透作用的薄层)之间的粘合强度的测定方法。本标准包含所有尺寸的软管并包含以下型别的软管结构:
机织织物;
编织织物;
针织织物;
圆织织物;
织物缠绕;
帘子布;
钢丝编织;
钢丝缠绕;
支撑螺旋线。
要使软管的性能令人满意,软管的各个部件之间应有足够的附着力。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 5893橡胶和塑料试验设备拉力、压力和弯曲型(恒速驱动)技术规范(Rubber and plastics test equipment-Tensile, flexural and compression types (constant rate of traverse)-Specification)
ISO 6133橡胶和塑料撕裂强度和粘合强度测定中的多峰曲线分析(Rubberandplastics-Analysis of multi- peak traces obtained in determinations of tear strength and adhesion strength)

ICS 23.040.70

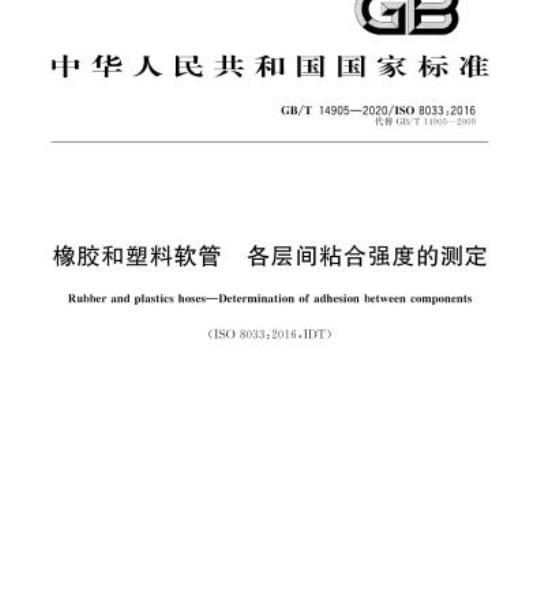

中华人民共和国国家标准
GB/T14905—2020/IS08033:2016代替（GB/T119052009
橡胶和塑料软管
各层间粘合强度的测定
Rubber and plastics hosesDetermination of adhesion between components(ISO 8033:2016,IDT)
2020-11-19 发布
国家市场监督管理总局
国家标准化管理委员会
2021-10-01实施
中华人民共租国
国家标滩
管各层间粘合强度的测定
橡胶和塑料软管
GB/T149052020/IS0 8033:2016
中国标准出版社出版发行
北京市朝阳区和平里西街币2号（100029）北京市西城区三里河北街16号（100045）网址：apc.org.cn
服务热线：4001580010
2020年11月第一版
书号：155066：1-65840
版权专有
侵权必究
-rrKaeerKAca-
本标准按照GB/T1.12009给出的规则起草。GB/T14905—2020/ISO8033:2016本标准代替GB/T149052009《橡胶和塑料软管各层问粘合强度的测定》。本标准与GB/T14905—2009相比主要技术变化如下：一增川了术和定义”-章（见第3章)：一扩人了7型试样的适用范固，不仅适用于相邻螺旋线间距人于10mm的软管·还给出了相邻螺旋线间距小于10mm时制备试样方法的建议（见6.3.8，2009年版的5.3.8）；修收了图1~图8.使这些图的表示史加准确减少标准使用者的误解（见图1～图8.2009年版的图1～图8）：
本标准使用翻译法等同采用IS08033：2016《橡胶和塑料软管各层间粘合强度的测定》。与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T29412006橡胶物理试验方法试样制备和调节通用程序（ISO23529：2004.IDT）：GB/T128332006橡胶和塑料撕裂强度和粘合强度测定中的多峰曲线分析（IS06133：1998.IDT);
—GB/T17200—2008
2002:IDT)
橡胶朔料拉力、压力和弯曲试验机（恒速驱动）技术规范（ISO5893：本标准由中国石油和化学工业联合会提出。本标准山全国橡胶与橡胶制品标准化技术委员会（SAC/TC35)归口。本标准起草单位：性利油田长龙橡塑有限责任公司、沈阳橡胶研究设计院有限公司：本标准主要起常人：稳学杰、张义贵、土淑丽，本标准所代替标准的历次版本发布情况为：GB/T149051994.GB/T149052009.-rrKaeerkca-
-riKacerKAca-
1范围
GB/T14905—2020/ISO8033:2016橡胶和塑料软管各层间粘合强度的测定软管各层间充分的粘合是软管在使用期间能否良好工作的基础。本标准规定了软管内衬层和增强层、外覆层和增强层、增强层间、外覆层和外贴层（位于外覆层之外起保护作用的薄层）以及内衬层和镀衬层（位于内衬层内·降低流体对内衬层渗透作用的薄层）之间的粘合强度的测定方法，本标准包含所有尺寸的软管并包含以下型别的软管结构：机织织物；
编织织物；
针织织物；
圆织织物；
-织物缠绕：
一帘子布：
一钢丝编织：
一钢丝缠绕：
支撑螺旋线
要使软管的性能令人满意，软管的各个部件之问应有足够的附着力。2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用丁本文件。凡是不注日期的引用文件.其最新版本（包括所有的修改单)适用于本文件，IS(）5893橡胶和塑料试验设备拉力、压力和弯曲型（恒速驱动）技术规范（Rubberandlplastics test equipment-Tensile, flexural and compression types (constant rate of traverse)-Specification)
IS6133橡胶和塑料撕裂强度和粘合强度测定中的多峰曲线分析（Rubberand plasticsA-nalysis of muli-peak iraces obtained in dlelerininations of tear sirengih and adhesion strength)ISO23529橡胶物理试验方法试样制备和调节通用程序（Ruhher（Gcneralproccduresforprc-paring and conditioning test picces for physical test mcthods)3术语和定义
1S08330界定的术语和定义适用于本文件：ISO和IEC维护的标准化T作中使用的术语数据库网址如下：IEC电上自科：http://electropedia.org/;IS0在线浏览平台：huips：//iso.org/obp：4原理
在规定条件下，用标谁尺寸的试样测定内衬层和增强层、外覆层和增强层，各增强层，外覆层和外贴1
-riKaeerkca-
GB/T14905—2020/ISO8033:2016层，以及内衬层和镀衬之间的粘合强度，5试验仪器
5.1概述
试验设备应具有下述特性，wwW.bzxz.Net
5.2试验设备
诚验设备由动力驱动，装配有适用的测力计及白动记录装置，在试验过程中可保持移动端的移动速度充分定：试验设备应符合IS05893中的0.5级或1级要求，应使用无惯性测力计。
5.3夹具
夹具成具有夹持试样不消动的能力，建议使用白紧式夹具，
对于条状试样.应采取预防措施以保持条状试样在试验过程中处于夹具夹持而树平行的平而内，例如用适当的重物固定在试样的白山端或将一块涂有聚四乙烯(PTFE)之类低摩擦材料的支撑板安装到无驱动爽持器上。
5.4芯轴
对于环形试样（6型和8型)成提供在试样巾贴紧清动的芯轴。该芯轴应能安装在机器的转动机头[，从而使芯轴在试验过程中能白由转动。6试样
6.1试样的型别
6.1.1概述
规定了8个型别的试样，包含各类软管的结构及各种标准内径尺寸（见图【图8）。6.1.21型
条状，从软警上划取个25mm士0.5mm宽的环状试样，然后横向切开形成条状。6.1.32 型
条状，长160mm，宽为软管半周长，6.1.43型
条状，从软管「切取一个35mm工2mm宽的坏状试样，然后横向切开形成条状。6.1.54型
条状.长【60mm，宽为软管半周长或10mm.两名中取小者2
rKaeerkca-
6.1.65型
条状，长160mm，宽为软管半周长。6.1.76型
环状,35 mm+2 mm宽，
6.1.87型
GB/T 14905—2020/IS0 8033:2016条状.沿增强层螺线方向切取25mm+0.5mm宽.或尽可能以最人宽度切取，6.1.98 型
环状，25mm+0.5mm宽。
6.2试样的选择
除特定的产品标准或相关各方乃有协定外，应从表「中选择试样的型别。不同的试样和（或)结构相同而直径不同的软管得到的结果不可比：表1试样的选择
软管公称内径尺小，d
软普结构
机织物
综织织物
针织织物
圆织织物
织物缠绕
睿了布
钢丝编织
钢丝缠绕
旋线支撑软管
所有结构
新合层
内衬层和增强层
增强层间
外德层和增强层
内衬层和增强层
增强层问
外薇层和增强层
内衬层和增强层
增强层间
外凝层和增强层
内衬层和增强层
增强层间
外夏展和增强层
内衬层和镶衬层
外夏层和外贴层
4型或8型
4型或8型
4型或8型
2型.6型或8型
2型.6型或8型
2型.6型或8型
2型.6型或8型
2型.4型+
5型或8型
2型，4型，
5型或8型
1型或8型
1型或8型
1型或8型
3型,6型或8型
2型，3型.6型或8型
3.6或8型
2型.6型或8型
2型.4型+
5型或8型
2型,4型
5型或S型
如果内纱线的损坏难以获得清断的分离界面而影响测定精合强度，应在报告中注明，5当内径尺小小于12.3mm时，因试样宽度不足，试验不可行、std
1型或8型
1型或8型
1型或8型
3型，6型或8型
3 型,6 型或 8 型
3型.6型或8型
2型.6型或8型
2型.4型+
5型或8型
2型，4型.
5型或8型
由于钢丝编织动绕层剥离时会导致钢丝散开而无法进行测试，而口在任何情况下所得的结果均明显妥弯曲钢丝所需的力的影响。
-rrKaeerKAca-
GB/T14905—2020/ISO)8033:20166.3试样的制备
6.3.1概述
应采用切制刀片不会生高温的方法制备试样应打磨调整试样的厚度,从而使分离面与爽具的牵引轴尽可能靠近。含有茶质，起泡或裂纹的试样不成用于本试验，6.3.21型
以与软管轴向成直角的方式从软管1切取一个25mm0.5mm宽的坏，将该坏横向切元，并展开形成条状。
剥开-层至足够长度，以保证该剥开端被夹在试验机的夹其上（见图1)在热积累可能导致性能退化的情况下.应使用2型，3型，5型或6型试样6.3.32型
将适当长度的软管沿轴向切成两平。取出其巾·半，根据试样宽度沿轴向平行切两刀，间隔为25mm=0.5mm、10mm±0.5mm或5mm士0.2mm.注意不应切透纱线刺开一层至是够长度，以保证该剩端被爽在试验机的来具上（见图2）。6.3.43型
以与软管轴向成直角的方式从软管上切取-个35mm二2mm宽的环。将该环横向切开，并展开形成条状：
在条状试样[平行切两刀，间隔25mm二0.5mm，注意不应切透纱线。剥开层至足够长度，以保证该剥开端被夹在试验机的夹其上（见图3）：6.3.54型
将适当长度的软管措轴向切成两半，取出其巾半，切成10mm十0.5mm宽的条状试样，如果宽度小于10mm，则尽可能取最人宽度。刺开一层至够长度，以保证该剩开端被爽准试验机的爽具上（见图4）：6.3.65型
将适当长度的软管沿轴向划成两半，用双刃刀其·在其中的半的内衬层的中心位置纵向切制宽为5mm一0.2mm的条状试样，并剥开试样的-端形成卷边，剥开一层至足够长度，以保证该刺开端被爽作试验机的夹具上（见图5)6.3.76 型
以与软管轴向成直角的方式从软上切取个35mm+2mm宽的环，在位于试样外覆层的中间位置圆周切透外覆层两刀，间距为25mm士0.5mm，横向切透该25mm宽的外覆层，并剥开刀口的侧形成卷边（见图6)。
注：从软管上切取坏形试样时官在划割试样之前，在软内插人木棍或类似物体6.3.87型
在软管髓「过沿增强层螺旋线方向切透整个软管厚度而获得一个长条，开修剪成160mm长、4
-riKacerKAca-
GB/T14905—2020/ISO8033:201625mm士0.5mm宽的试样，如果宽度小于25mm.则尽可能取最大宽度剥元一层至足够长度，以保证该剥开端被夹在试验机的夹具「（见图7）此为可选性试验，适用于人长度螺旋线支撑软管，不适用于制造成带有特殊端部的、埋人式管头软管等。如果相邻螺旋线问距小丁10mm，宜在制造过程中在软管的一端保留适当长度（如160 mm或25mIm）不铺设增强螺旋线，使具制造工艺和状态与铺设螺旋线的软管相同：切最此部分，并根据4型或8型试样制备：
6.3.98型
以软管轴向成直角的方式切取一个25mm工0.5mm宽的坏形试样。横向切开该25mm宽的外覆层，并刺开刀口的一侧形成卷边（见图8）注：“从软管上切取环形试样时，宜在切制试样之前.在管内插人木棍或类似物体。6.4试样的调节
所有试验均不应在软管制造后的24h内进行：试验前.试样成在标准温度和湿度（见IS03529）下至少调节16h；这段时间可作为制造后的24h中的部分，6.5硫化和试验的时间间隔
对丁用丁对比的评价，试验宜尽可能在品制成后的相同时问间隔近行。对丁样品制造和试验之问的时问，应遵循ISO23529的规定7程序
7.1准备
待试验的每一界面均应使用一个单独的试样。7.2试样的装配
从调节环境中取出试样，并测量试样的实际宽度：对于1型,2型，3型，4型.5型和7型试样,将其剥开端夹在试验机的夹具上。对于6和8型试样，将试样置于芯轴（5.1)上，将剥开端夹在夹其上，进行调整，使张力均勾分布并在试验过程中试样不发生扭曲现象。将试样夹在夹具「时·使条状试样的剥离角度约为180°,环状试样剥离角度约为90°重要的是应保证拉力作用丁刺离面内。7.3试验速度
动力驱动夹其移动速率应能提供50mm/min一5mm/min(1型~~7型试样）或者25mm/min+2.5mm/min(8型试样）的层剥离速率，7.4测量
启动试验机并记录剥离至少100mm长度所需的力，单位为牛（N）：如果试样长度小于100mm，则记录剥离的最大距离所需的力。如果剥离发生在其他位置.例如在试样的任一层内部出现剥离应注明该失效并记录此时的力。5
-riKacerKAca-
GB/T14905—2020/IS08033:20168结果的表示
白动记录仪上得到的曲线表示层问剥离时力的变化按照IS）6133的规定用相应的方法，从曲线图中测是力的峰值的中位数：将力的峰值的中位数除以试样的有效宽度，得到的侦为粘合强度，以千牛每米(k.V/m)表示：9试验报告
试验报告应包含以下内容：
软管的型别和公称内径；
h）生产期以及批号或相关信息；生产方法和增强层详细信总；
本标准的编号，即：GB/T14905
所使用试样的型号；
试验速度；
如果适用.内衬层和增强层之间的粘合强度，以千牛每米（kN/m)表示；如果适用，增层间的粘合强度，以千牛每米(kN/m)表示，若出现问题应注明（见表1，脚注\)：
如果适用，外覆层和增强层之间的粘合强度.以千牛每米(kN/m)表示；如果适用.外覆层和外贴层.以及内衬层和镶衬层之间的粘合强度，以千牛每米(kN/m)表示；诚验Ⅱ期。
单位为毫米
1型试样
-riKaeerkca-
说明：
宽度.为25mm=0.5mm,10mm=0.5mm5mm±0.2mm图22型试样
-rKaeerkca-
GB/T14905—2020/IS08033:2016单位为毫米
GB/T14905—2020/IS08033:20168
图33型试样
-rKaeerkca-
单位为毫米
