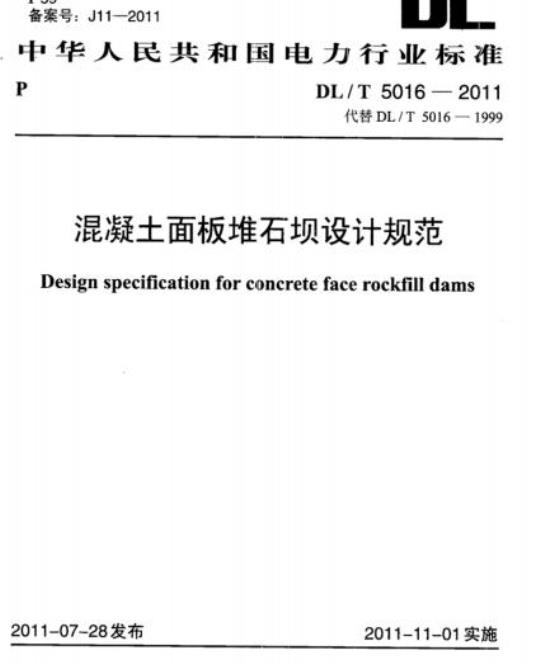

ICS27.140
备案号：J11—2011
中华人民共和国电力行业标准
DL/T5016—2011
代替DL/T5016—1999
混凝土面板堆石坝设计规范
Design specification for concrete face rockfill dams2011-07-28发布
国家能源局
2011-11-01实施
范围-
规范性引用文件，
术语和定义·
坝的布置和坝体分区…
坝的布置
坝顶·
坝坡·
坝体分区
筑坝材料及填筑标准
坝料勘察与试验、料场规划
垫层料与过渡料
堆石料
填筑标准
趾板定线和布置：
趾板尺寸
趾板混凝土及其配筋
8混凝土面板
面板尺寸和分缝
面板混凝土设计及配筋
8.3面板防裂措施
接缝和止水
DL/T5016—2011
DL/T5016—2011
止水材料
周边缝
垂直缝…
9.4其他接缝
坝基处理
基础开挖
坝基处理
11坝体计算
渗流计算
11.2抗滑稳定计算
11.3应力和变形分析
抗震措施·
分期施工和坝体加高
分期施工
水度汛·
过水保护：wwW.bzxz.Net
坝体加高
14安全监测
条文说明
DL/T5016—2011
根据《国家发展和改革委员会办公厅关于印发2006年行业标准项目计划的通知》（发改办工业（2006）1093号）的要求，对DL/T5016—1999《混凝土面板堆石坝设计规范》（以下简称原标准）进行修订。
随着我国水利水电建设的蓬勃发展，天生桥一级、洪家渡、三板溪、水布垭等一批200m级高混凝土面板堆石坝的建设，为我国面板堆石坝的发展积累了丰富的实践经验，促进了面板堆石坝筑坝技术的发展，在坝体布置、筑坝材料、止水结构、混凝士面板与趾板设计、地基处理、施工方法、安全监测与质量控制等关键技术方面都有了进一步的发展。为了及时反映新的建设经验和成熟的技术研究成果，对原标准进行修订是非常必要的。本标准在修订的过程中，总结了十多年来混凝土面板堆石坝建设中的经验教训，广泛征求各有关单位对原标准的意见，并开展了“坝坡稳定分析研究”、“坝体分区设计研究”、“面板与配筋设计研究”、“坝体施工分期设计研究”四个专题研究，为原标准的修订奠定了基础。
本次对原标准修订的主要技术内容包括：提出应结合泄洪、排沙、供水、后期导流、应急和检修的需要，研究设置用于降低库水位的放空设施的必要性。明确坝体分区时应尽量利用建筑物开挖料和近坝区可用的料源，且应有利于变形控制，并调整了堆石坝体分区示意图。一调整垫层料小于5mm的颗粒含量宜为35%～55%，小于0.075mm的颗粒含量宜为4%~8%。一按150m为界分坝高确定不同岩性坝料的填筑标准。一对上游铺盖区和压重区的项高程设置和填筑标准提出了II
DL/T5016-2011
要求。
一明确趾板可置于密实覆盖层上，高坝趾板置于覆盖层上应经专门论证。
一将分期浇筑的混凝土面板顶高程与浇筑平台的填筑高程差修订为不宜小于5m~～15m，
一一提出混凝土面板可采用单层或双层双向钢筋。当采用单层双向钢筋时，钢筋宜置于面板截面中部或偏上位置；150m以上高坝宜在面板上部高程、周边缝、分期施工缝一定范围内布置双层双向钢筋网。
增加坝体渗流计算的要求。
一强调坝坡稳定计算的要求。
一提出高坝应间隔设置几条能吸收坝轴向变形的压性垂直缝。改进分期施工面板的要求等。
本标准电水电水利规划设计总院提出。本标准由能源行业水电勘测设计标准化技术委员会归口并负责解释。
本标准负责起草单位：中国水电顾问集团昆明勘测设计研究院。本标准参加起草单位：清华大学。本标准主要起草人：张宗亮、王远亮、冯业林、杨泽艳、杨世源、徐永、刘强、覃建付、杨建敏、张丙印、于玉贞、钱晓翔。本标准审查人：陈振文、汪毅、马洪琪、赵增凯、熊泽斌、赵三其、王常义、朱晟、张林洪、龚爱民、孙永娟、李光顺、翁新雄、黄晓辉、邓毅国、吴吉才、汪荣大、窦向贤、湛正刚、王小红、蔡昌光、王君利、黄天润。
本标准在执行过程中的意见或建议反馈至水电水利规划设计总院（北京市西城区六铺炕北小街2号，邮编100012）。IV
DL/T5016—2011
本标准规定了混凝土面板堆石坝的设计原则、技术要求和计算方法等。
本标准主要适用于水电水利枢纽工程中1、2、3级坝和高度超过70m的4、5级混凝土面板堆石坝的设计。4、5级70m以下的混凝土面板堆石坝可参照执行。200m以上的高坝设计应进行专门研究。
DL/T5016—2011
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。防洪标准
GB50201
水力发电工程地质勘察规范
GB50287
DL/T5055水工混凝土掺用粉煤灰技术规范DLT5057水工混凝土结构设计规范DL5073
水工建筑物抗震设计规范
水工建筑物抗冰冻设计规范
DL/T5082
DL5108
混凝士重力坝设计规范
DL/T5115
DL5180
混凝土面板堆石坝接缝止水技术规范水电枢纽工程等级划分及设计安全标准DL/T5215
DL/T5256
DL/T5259
DL/T5353
DL/T5354
DL/T5355
DL/T5356
DL/T5368
DL/T5388
DL/T5395
DL/T5414
水工建筑物止水带技术规范
土石坝安全监测资料整编规程
土石坝安全监测技术规范
水电水利工程边坡设计规范
水电水利工程钻孔试验规程
水电水利工程岩石试验规程
水电水利工程粗粒土试验规程
水电水利工程土工试验规程
水电水利工程天然建筑材料勘察规程碾压式土石坝设计规范
水电水利工程坝址工程地质勘察技术规程3.0.1
3总则
DL/T5016—201.1
混凝土面板堆石坝的级别，应符合DL5180的规定：混凝土面板堆石坝按其高度可分为低坝、中坝和高坝。高度30m以下为低坝，高度30m100m为中坝，高度100m及以上为高坝，
本标准未提及部分应按DL/T5395和其他有关规范执行DL/T5016—2011
4术语和定义
：下列术语和定义适用于本标准。4.0.1
混凝士面板堆石坝concretefacerockfilldam用堆石料或（和）砂砾石料分层碾压填筑，混凝土面板做上游防渗体的坝。
坝高damheight
从趾板最低建基面算起到坝顶路面（不含预留沉降超高）之间的高度。对于修建在斜坡地基上的坝，可从坝轴线处最低的建基高程起算坝高，同时加以注明。4.0.3
堆石坝体embankment
面板下游用不同粗细材料分区填筑的坝体统称。4.0.4
垫层区cushionzone
面板的直接支承体，向堆石体均勾传递水压力，并起渗流控制作用。
特殊垫层区specialcushionzone位于周边缝下游侧垫层区内，对周边缝及其附近面板上的堵缝材料起反滤作用。
过渡区transitionzone
位于垫层区和堆石区之间，保护垫层并共同起渗流控制作用。
上游堆石区upstreamrockfillzoneDL/T5016—2011
位于上游部分的堆石坝体，是承受水荷载的主要支撑体。4.0.8
下游堆石区downstreamrockfillzone位于下游部分的堆石坝体，与上游堆石区共同保持坝体稳定。4.0.9
排水区.drainagezone
在砂砾石或软岩堆石坝体内设置的用强透水堆（砾）石填筑而成的竖向排水体及水平排水体。4.0.10
下游护坡downstreamslopeprotection下游坡面上的大块石砌体。
上游铺盖区upstreamblanketzone填筑在面板、趾板和周边缝顶部的低液限粉土或类似的其他材料，起辅助渗流控制作用。
盖重区weightedcoverzone
覆盖在上游铺盖区上的渣料，维持上游铺盖区的稳定4.0.13
混凝士面板concretefaceslab
位于堆石坝体上游面的混凝上防渗结构。4.0.14
趾板plinth（toeplate）
连接地基防渗体和面板的混凝土板，有平趾板、窄趾板、斜趾板等。
趾板基准线（x线）plinthline（xline）面板底面延长面与趾板设计建基面的交线。5
DL/T50162011
趾墙toewall
布置在趾板线上和面板连接的混凝土挡墙。4.0.17
坝基混凝土防渗墙
concretecut-offwallindamfoundation坝基内用于防渗的混凝土结构。4.0.18
下游混凝土防渗板downstreamconcreteslabconnectedwiththeplinth
趾板下游坝基表面用于延长渗径、减小基础水力梯度的钢筋准滑十或钢筋网喷混凝士板。
混凝土连接板
concreteconnectionslab
趾板建在覆盖层工时，为适应坝基变形在趾板和坝基防渗墙之问设置的混凝土结构。
防浪墙，parapetwall
位于坝顶并与面板顶部连接的混凝土防浪挡增。4.0.21
周边缝peripheric joint
面板与趾板或趾墙之间的接缝。4.0.22
垂直缝vertical joint
面板条块之间的竖向接缝。
塑性填料flexiblefiller
由沥青、橡胶和填充料配制而成并用于止水的柔性材料。4.0.24
硬质岩hardrock
饱和无侧限抗压强度大于等于30MPa的岩石。6
软质岩
softrock
DL/T5016—2011
饱和无侧限抗压强度小于30MPa的岩石。4.0.26
增模区increased-moduluszone
堆石区内专门设置的压缩模量比相邻堆石区压缩模量大的区域
