HG/T 5635-2019
基本信息
标准号:
HG/T 5635-2019
中文名称:甲醇制烯烃反应废水处理装置
标准类别:化工行业标准(HG)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
下载大小:12526617
相关标签:
甲醇
烯烃
反应
废水处理
装置
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 5635-2019.Process unit of reaction waste water from methanol to olefins.
1范围
HG/T 5635规定了甲醇制烯烃反应废水处理装置的术语和定义、要求、工艺设计、主要设备选型、仪表与过程控制、主要辅助工程、施工与验收、设备安全操作。
HG/T 5635适用于对甲醇制烯烃工艺过程中产生的含固、含油废水进行净化,对其中的废催化剂颗粒及油类实施分离及回收的甲醇制烯烃反应废水处理装置,以下简称处理装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
GB/T 25152液液分离旋流器技术条件
GB 50007建筑地基基础设计规范
GB 50009建筑结构荷载规范
GB 50010混凝土结构设计规范
GB 50011建筑抗震设计规范
GB 50016建筑设计防火规范
GB 50017钢结构设计规范
GB 50034建筑照明设计标准
GB 50037建筑地面设计规范
GB 50046工业建筑防腐蚀设计规范
GB 50052供配电 系统设计规范
GB 50068建筑结构可靠度设计统一标准
GB/T 50087工业 企业噪声控制设计规范
GB 50093自 动化仪表工程施工及质量验收规范
GB 50160石油化工企业设计防火规范
GB 50202建筑地基基础工程施工质量验收规范
GB 50204混凝 土结构工程施工质量验收规范
GB 50205钢结构工程施工质量验收规范
GB 50231机械设备安装工程施工及验收通用规范
GB 50254电气装置安装工程 低 压电器施工及验收规范
GB 50255电气装置安装工程电力变流设备施工及验收规范
标准内容
ICS71.120.10;75.180.20
中华人民共和国化工行业标准
HG/T5634~5635—2019
沸腾床渣油加氢外排催化剂处理装置和甲醇制烯烃反应废水处理装置(2019)
2019-12-24发布
2020-07-01实施
中华人民共和国工业和信息化部发布rrKaeerkca-
HG/T5634—2019
HG/T5635—2019
沸腾床渣油加氢外排催化剂处理装置甲醇制烯烃反应废水处理装置
KaerkAca-

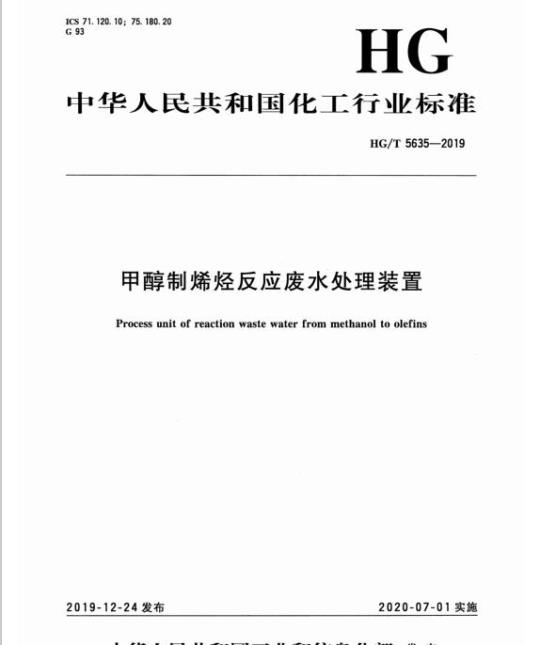

ICS71.120.10:75.180.20
中华人民共和国化工行业标准
HG/T5635—2019
甲醇制烯烃反应废水处理装置
Process unit of reaction waste water from methanol to olefins2019-12-24发布
2020-07-01实施
中华人民共和国工业和信息化部发布rKaeerKca-
规范性引用文件
术语和定义
一般要求
4.2分类
4.3型号标志
5工艺设计
脱固型处理装置
5.2脱油型处理装置
6主要设备选型
6.1旋流脱固装置·
6.2旋流脱油装置
7仪表与过程控制
仪表选型…
7.2仪表设置要求
8主要辅助工程
电气系统.
8.2电信系统
8.3建筑与结构·
施工与验收:
一般规定
土建工程施工
安装工程施工
管道施工
系统联合调试
工程验收
环境保护验收…
设备安全操作
一般规定…
10.2运行管理
安全操作
参考文献
脱固型处理工艺流程
图2脱固型处理装置工艺流程示意图目
-rrKaeerKAca-
HG/T5635—2019
HG/T5635—2019
脱油型处理工艺流程
脱油型处理装置工艺流程示意图脱固型处理工艺类型
脱油型处理工艺类型.
旋流脱固装置选型
旋流脱油装置选型
rKaeerKca-
本标准按照GB/T1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会(SAC/TC429)归口。HG/T5635—2019
本标准起草单位:上海华畅环保设备发展有限公司、华东理工大学、中石化洛阳工程有限公司、天华化工机械及自动化研究设计院有限公司。本标准主要起草人:吕文杰、汪华林、陈建琦、刘昱、乔立功、施磊、汤红年、本杨强、崔馨、吴
文峰、桑伟迟、张洁、昌国平、刘浩。(25)
-KaeerKAca-
1范围
甲醇制烯烃反应废水处理装置
HG/T5635—2019
本标准规定了甲醇制烯烃反应废水处理装置的术语和定义、要求、工艺设计、主要设备选型、仪表与过程控制、主要辅助工程、施工与验收、设备安全操作。本标准适用于对甲醇制烯烃工艺过程中产生的含固、含油废水进行净化,对其中的废催化剂颗粒及油类实施分离及回收的甲醇制烯烃反应废水处理装置,以下简称处理装置。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T25152
GB50007
GB50009
GB50010
GB50011
GB50016
GB50017
GB50034
GB50037
GB50046
GB50052
GB50068
液-液分离旋流器技术条件
建筑地基基础设计规范
建筑结构荷载规范
混凝土结构设计规范
建筑抗震设计规范
建筑设计防火规范
钢结构设计规范
建筑照明设计标准
建筑地面设计规范
工业建筑防腐蚀设计规范
供配电系统设计规范
建筑结构可靠度设计统一标准
:工业企业噪声控制设计规范
GB/T50087
GB50093
GB50160
GB50202
GB50204
GB50205
GB50231
GB50254
GB50255
GB50256
GB50257
GB50275
GB50300
GB50303
自动化仪表工程施工及质量验收规范石油化工企业设计防火规范
建筑地基基础工程施工质量验收规范混凝土结构工程施工质量验收规范钢结构工程施工质量验收规范
机械设备安装工程施工及验收通用规范低压电器施工及验收规范
电气装置安装工程
电力变流设备施工及验收规范
电气装置安装工程
起重机电气装置施工及验收规范电气装置安装工程
爆炸和火灾危险环境电气装置施工及验收规范电气装置安装工程
风机、压缩机、泵安装工程施工及验收规范建筑工程施工质量验收统一标准建筑电气工程施工质量验收规范HG/T4380
液-固微旋流分离器技术条件
-KaeerKAca-
HG/T5635—2019
HJ/T405
建设项目峻工环境保护验收技术规范石油炼制
:石油化工生产建筑设计规范
SH/T3017
SH/T3022石油化工设备和管道涂料防腐蚀设计规范SH/T3024
石油化工环境保护设计规范
SH/T3043
3术语和定义
石油化工设备管道钢结构表面色和标志规定下列术语和定义适用于本文件。3.1
methanoltoolefins
甲醇制烯烃
以甲醇为原料生产低碳烯烃。
废催化剂颗粒
wastecatalystparticles
从反应器跑损的催化剂颗粒。
急冷塔
quenchtower
通过水和高温气体直接接触,利用水的汽化使气体快速降温,同时洗去气体中固体杂质的塔设备。
水洗塔
waterscrubber
通过水和气体直接接触,利用水洗去气体中杂质的塔设备。3.5
分离separation
利用混合物中各组分在物理性质或化学性质上的差异,通过适当的装置或方法使各组分达到有序化的过程。
旋流分离hydrocycloneseparation依靠连续相和分散相两相密度差,利用连续相在旋流器中的旋转流运动产生的离心力场实现连续相-分散相分离的过程。
精密过滤
precision filtration
利用带有微细孔道的介质拦截液体或气体中的颗粒物,实现颗粒物从液体或气体中分离的过程。3.8
汽提steamstripping
通过让废水与水蒸气直接接触,使废水中的挥发性有毒有害物质按一定比例扩散到气相中去,从而达到从废水中分离污染物的目的。2
-KaeerKAca-
continuousphase
连续相
在分散体系中分散其他物质的物质。本标准指液相溶剂或气相气体。3.10
分散相
dispersedphase
在分散体系中被连续相分散的物质。本标准指外排催化剂颗粒。3.11
overflow
旋流分离器的连续相出口排出的流体。3.12
underflow
旋流分离器的分散相出口排出的流体。4要求
4.1一般要求
4.1.1处理装置应对含固、含油废水的处理实施全过程控制。HG/T5635—2019
4.1.2处理装置运行过程中应避免和减少二次污染。对产生的二次污染应治理达标后排放。4.1.3甲醇制烯烃反应废水脱固装置由多根脱固型旋流芯管并联壳装而成,芯管结构及并联安装方式应符合HG/T4380的规定。
甲醇制烯烃反应废水脱油装置由多根脱油型旋流芯管并联壳装而成,芯管结构及并联安装方4. 1. 4
式应符合GB/T25152的规定。
5处理装置选用的设备的噪声水平应符合GB/T50087的规定。4.1.5
4.2分类
处理装置分为脱固型和脱油型。注:脱固型处理装置主要实现对甲醇制烯烃反应废水中携带的废催化剂颗粒进行脱除及回收。脱油型处理装置主要实现对甲醇制烯烃反应废水中的油类进行分离及回用。(29)
-KaeerKAca-
HG/T5635—2019
4.3型号标志
示例1
工艺类型代号:A(全处理);B(部分处理);C(外排处理);D(多级处理)
系统最高工作温度,℃
系统最高工作压力,MPa(G)
形式代号:01(立式单管侧进料);02(立式多管侧进料/卧式单管侧进料);03(立式多管底进料/卧式旋流沉降);04(斜置单管底进料/卧式旋流聚结)旋流芯管数量
旋流芯管公称直径,mm
系统类型:HLS(脱固型);HLL(脱油型)脱固型旋流分离处理装置,旋流芯管公称直径为25mm,旋流芯管数量为300根,旋流分离器型式为立式单管侧进料型,系统最高工作压力为1.6MPa(G),最高工作温度为120℃,工艺类型为全处理型,其型号标志为:HLS25/300-01/1.6/120-A
示例2:
脱油型旋流分离处理装置,旋流芯管公称直径为28mm,旋流芯管数量为100根,旋流分离器型式为卧式旋流聚结型,系统最高工作压力为1.0MPa(G),最高工作温度为150C,工艺类型为多级处理型,其型号标志为HLL28/100-04/1.0/150-D
工艺设计
脱固型处理装置
5.1.1一般规定
5.1.1.1脱固型处理装置适用于对反应废水中催化剂颗粒分离及回收。5.1.1.2
处理装置的处理过程应为连续过程,系统处理量可维持恒定。处理装置的处理量应可根据甲醇制烯烃装置生产负荷做相应调整,以满足系统中固体颗粒5.1.1.3
物脱除的需要。
5.1.2工艺流程
脱固型处理工艺流程见图1。甲醇制烯烃产品气经急冷洗涤系统后,反应废水进人旋流脱固装置、精密过滤装置、热交换系统、废催化剂浓缩装置进行处理。典型的脱固型处理工艺类型见表1,脱固型处理装置工艺流程示意图见图2。4
-KaeerKAca-
工艺类型
甲醇制烯烃产品气、
水蒸气、废催化剂颗粒
急冷洗涤系统
净化产品气
工艺类型名称
全处理脱固型
部分处理脱固型
外排处理脱固型
多级处理脱固型
热交换系统
旋流脱固装置
精密过滤装置
废催化剂
浓缩装置
脱固型处理工艺流程
脱固型处理工艺类型
废催化剂颗粒
工艺特性
HG/T5635—2019
1.该类型工艺对甲醇制烯烃装置急冷水全部循环量进行脱固。2.经旋流脱固后的急冷水经空冷器、热交换器换热后返回急冷塔。3.旋流脱固后清液再经一级精密过滤装置,脱除旋流分离精度以下的微细颗粒,旋流分离脱出的催化剂浆液送至浓缩干燥系统进行浓缩干燥。4.该类型工艺处理后急冷水平衡固含量低,水系统设备连续运行周期长。5.该类型工艺废水处理量大,应有较多旋流脱固装置并联操作。1.该类型工艺对甲醇制烯烃装置急冷水部分循环量进行脱固。2.该类型工艺水处理循环与急冷塔洗自身的洗涤换热循环分开单独设置,脱固系统运行与换热系统运行互不影响。3.旋流脱固后清液再经一级精密过滤装置,脱除旋流分离精度以下的微细颗粒,旋流分离脱出的催化剂浆液送至浓缩干燥系统进行浓缩干燥。4.该类型工艺处理后,急冷水平衡固含量应高于全处理型工艺。5.该类型工艺废水处理量应小于全处理型,旋流脱固装置数相对较少。1.该类型工艺与部分处理类似,区别在于工艺仅对甲醇制烯烃装置急冷水外排去污水处理厂部分进行脱固,脱固后清液应送至污水处理厂,不应返回急冷水循环系统,
2.该类型工艺目的在于降低去污水处理厂急冷水固含量,降低废水中颗粒物及其所含的磷对污水处理厂生化作用的影响,对急冷水循环部分无改善作用,其处理后急冷水平衡固含量应高于全处理型和部分处理型工艺。3.该类型工艺废水处理量小,旋流脱固装置数少。1.该类型工艺与部分处理型工艺类似,工艺可对甲醇制烯烃装置急冷水部分循环量进行脱固。
2.相比部分处理型工艺,系统内增加一级旋流脱固器,用于对催化剂浆液浓缩,实现废水减量,
3.该类型工艺外排废水量小于全处理型和部分处理型工艺。(31)
-KaeerKAca-
HG/T5635—2019
》产品气
说明:
急冷塔:
旋流脱固装置;
精密过滤装置;
空冷器
热交换器;bZxz.net
一泵。
产品气
说明:
急冷塔;
旋流脱固装置;
精密过滤装置:
空冷器;
热交换器;
a)全处理脱固型
b)部分处理脱固型
去水洗塔
去液缩干燥系统
去水洗塔
>去浓缩干燥系统
脱固型处理装置工艺流程示意图(32)
rkaeerkAca-
