首页 > 电力行业标准(DL) > DL/T 5467-2013 输变电工程初步设计概算编制导则
DL/T 5467-2013

基本信息

标准号: DL/T 5467-2013

中文名称:输变电工程初步设计概算编制导则

标准类别:电力行业标准(DL)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:8792687

相关标签: 工程 初步 设计概算 编制

标准分类号

关联标准

出版信息

相关单位信息

标准简介

DL/T 5467-2013.Guidelines for preliminary design budgetary estimate of transmission and transformer project.
1总则
1.0.1 为了在输变电工程初步设计概算中贯彻执行国家的技术经济政策,做到技术先进、经济合理、确保质量,制定本标准。
1.0.2  DL/T 5467适用于35kV~ 1000kV交流输变电工程,±800kV及以下直流输电工程、换流站工程、通信工程(含新建、扩建和改建工程)。
1.0.3输变电工程初步设计概算是投资控制的重要依据,也是初步设计阶段设计文件的重要组成部分。
1.0.4 输变电工程初步设计概算必须履行编制、校核、审核和批准程序,各级编制.校核和审核人员必须在正式的概算书上签字并加盖注册造价工程师执业印章或电力工程造价人员专用章。
1.0.5 输变电工程初步设计概算编制可采用单位工程取费格式,也可采用工程量清单取费格式。工程量清单取费格式概算的编制费用不含在常规的设计费中。
1.0.6 一个建设项目的初步设计概算由两个或两个以,上单位编制时。主体编制单位应负责协调编制范围、价格水平,并负责编制汇总概算书,各编制单位应及时协调,避免漏项和重复编制。
2内容组成
2.0.1输变电 工程初步设计概算由编制说明、总概算表、专业汇总概算表、单位工程概算表、其他费用概算表、综合单价分析表以及相应的附表、附件等组成。相关表格的内容和格式按照本标准附录A执行,相关附表及附件见本标准第2.0.9条。
2.0.2初步设计概算的编制 说明要有针对性,要具体、确切、简练、规范。其内容应符合下列要求:
1工程概况:
1)变电工程应包括:设计依据,本期建设规模、变压器台数及单台容量,规划容量;静态投资、静态单位投资,动态投资动态单位投资;计划投产日期;资金来源;外委设计项目名称及分工界限;站址特点及交通运输状况;白然地理条件(如地震烈度、地耐力、地形、地质、地下水位等)和对投资有较大影响的情况。主设备、配电装置选型。

标准图片预览






标准内容

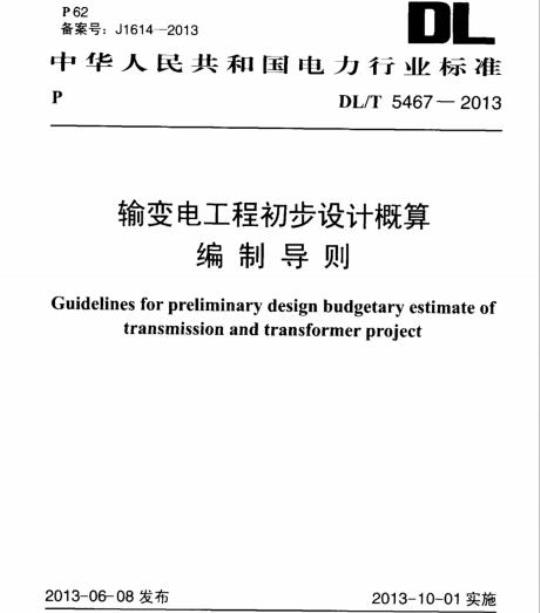

ICS29.240
备案号:J1614-—2013
中华人民共和国电力行业标准
DL/T5467—2013
输变电工程初步设计概算
编制导则
Guidelines for preliminary design budgetary estimate oftransmission and transformerproject2013-06-08发布
国家能源局
2013-10-01实施
中华人民共和国电力行业标准
输变电工程初步设计概算
编制导则
Guidelines for preliminary design budgetary estimate oftransmission and transformer projectDL/T5467—2013
主编部门:电力规划设计总院
批准部门:国家能源局
施行日期:2013年10月1日
中国计划出版社
2013北
国家能源局
2013年
第4号
按照《国家能源局关于印发(能源领域行业标准化管理办法(试行))及实施细则的通知》(国能局科技【2009]52号)的规定,经审查,国家能源局批准《压水堆核电厂核岛机械设备制造规范》等205项行业标准(见附件),其中能源标准(NB)189项和电力标准(DL)16项,现予以发布。
附件:行业标准目录
国家能源局
2013年6月8日
附件:
行业标准目录
标准编号
54672013
标准名称
输变电工程初步设
计概算编制导则bZxz.net
代替标准
采标号
批准日期
实施日期
2013-06-082013-10-01
根据国家能源局《关于下达2011年第二批能源领域行业标准制(修)订计划的通知》(国能科技【20111252号)的要求,标准编制组经广泛调查研究、认真总结经验,并在广泛征求意见的基础上制定本标准。
本标准共分4章和1个附录,主要内容包括:总则、内容组成、编排次序、编制规则等。
本标准由国家能源局负责管理,由电力规划设计总院提出,由能源行业火电和电网工程技术经济专业标准化技术委员会负责日常管理,由中国电力工程顾问集团公司负责具体技术内容的解释。执行过程中如有意见或建议,请寄送电力规划设计总院(地址:北京市西城区安德路65号,邮政编码:100120)本标准主编单位、参编单位、主要起草人和主要审查人:主编单位:中国电力工程顾问集团公司电力规划设计总院
参编单位:电力工程造价与定额管理总站主要起草人:昌世森
雷小兰
李振宇
主要审查人:金耀谦
叶锦树
张平朗
唐易木
张慧翔
张方银
税全利
董士波
骆雪梅
谈永国
邵长利
左宏斌
张平利
内容组成
编排次序
初步设计概算编排次序
变电工程概算编排次序
架空输电线路工程概算编排次序电缆输电线路工程概算编排次序编制规则
初步设计概算的编制规则
初步设计概算应满足的深度要求编制初步设计概算各方应提供的资料附录A
输变电工程概算表
本标准用词说明
(58)
General provisions
Contentcomponents
Compositionorder
Contents
3.1Compilationorderforpreliminarydesignbudgetaryestimate
3.2Compilation order forpreliminarydesign budgetaryestimate of substation project3.3Compilation order for preliminary design budgetaryestimate of overhead transmission line project3.4Compilationorderforpreliminarydesignbudgetaryestimateof cabletransmissionproject4Rulesfor compilation
4.1Compilationrule of prelirninarydesignbudgetaryestimate
(9)
4.2 Requirement of preliminary design budgetary cstimate .....(10)4.3Materialsprovidedbyall partiesAppendix ATable of transmission and transformerproject
Explanation of wording in this standard(11)
(12)
1总则
1.0.1为了在输变电工程初步设计概算中贯彻执行国家的技术经济政策,做到技术先进、经济合理、确保质量,制定本标准。1.0.2本标准适用于35kV~1000kV交流输变电工程,士800kV及以下直流输电工程、换流站工程、通信工程(含新建、扩建和改建工程)。
1.0.3输变电工程初步设计概算是投资控制的重要依据,也是初步设计阶段设计文件的重要组成部分。1.0.4输变电工程初步设计概算必须履行编制、校核、审核和批准程序,各级编制、校核和审核人员必须在正式的概算书上签字并加盖注册造价工程师执业印章或电力工程造价人员专用章。1.0.5输变电工程初步设计概算编制可采用单位工程取费格式:也可采用工程量清单取费格式。工程量清单取费格式概算的编制费用不含在常规的设计费中。
1.0.6一个建设项日的初步设计概算由两个或两个以上单位编制时.主体编制单位应负责协调编制范围、价格水平,并负责编制汇总概算书,各编制单位应及时协调,避免漏项和重复编制,1.0.7输变电工程初步设计概算编制除应符合本标准外,尚应符念国家现行有关标准的规定。
2内容组成
2.0.1输变电工程初步设计概算由编制说明、总概算表、专业汇总概算表、单位工程概算表、其他费用概算表、综合单价分析表以及相应的附表、附件等组成。相关表格的内容和格式按照本标准附录A执行.相关附表及附件见本标准第2.0.9条。2.0.2初步设计概算的编制说明要有针对性,要具体、确切、简练、规范。其内容应符合下列要求:1工程概况:
1)变电工程应包括:设计依据,本期建设规模,变压器台数及单台容量,规划容量:静态投资、静态单位投资,动态投资、动态单位投资:计划投产日期:资金来源;外委设计项目名称及分工界限:站址特点及交通运输状况:白然地理条件(如地震烈度、地耐力、地形、地质、地下水位等)和对投资有较大影响的情况。主设备、配电装置选型。2)输电线路工程应包括:线路经过地区的地形、地貌、地质、地下水位、风力、地震烈度:线路亘长:导、地线型号,杆塔类型:静态投资、静态单位投资,动态投资,动态单位投资:计划投产日期:资金来源,外委设计项自名称及分工界限等。重要的交跨越。
2改、扩建工程的建设范围、过渡措施方案及其费用,可利用或需拆除的设备、材料、建(构)筑物等工程情况3编制原则及依据:包括丁程量计算依据·建筑安装工程费编制依据,地区人工工资调整依据,材料、机械计价依据,设备及装置性材料价格的计价依据,以及建设期贷款利息的计算依据。4其他有关重大问题的说明
5主要经济指标:按照本标准附录A相关要求编制。6概算造价水平分析:初步设计概算总投资应控制在可行性研究估算总投资范围内:如因特殊原因超出估算总投资时,应作具体分析,并重点叙述超出原因的合理性:初步设计概算均应与上年度相关工程造价水平进行对比分析。2.0.3采用单位工程取费格式编制变电工程初步设计概算时,成品包括的内容应符合下列要求:编制说明。
变电工程总概算表。
变电安装工程汇总概算表。
变电建筑工程汇总概算表。
变电安装工程概算表。
变电建筑工程概算表。
变电工程其他费用概算表。
附表及附件。
采用工程量清单取费格式编制变电工程初步设计概算时,所使用的表格及其内容构成应符合下列要求:1
编制说明。
变电工程总概算表。
变电安装工程汇总概算表。
变电建筑工程汇总概算表。
变电安装工程概算表。
变电建筑工程概算表。
变电工程其他费用概算表。
安装工程综合单价分析表。
建筑工程综合单价分析表。
附表及附件。
采用单位工程取费格式编制架空输电线路工程初步设计概算时,所使用的表格及其内容构成应符合下列要求:·3.
编制说明。
架空输电线路工程总概算表。
架空输电线路安装工程费用汇总概算表。架空输电线路单位工程概算表。输电线路辅助设施工程概算表。输电线路工程其他费用概算表。综合地形增加系数计算表。
输电线路工程装置性材料统计表。输电工程土石方量计算表。
输电工程工地运输重量计算表。输电工程工地运输工程量计算表。输电工程杆塔分类一览表。
采用工程量清单取费格式编制架空输电线路工程初步设计概算时,所使用的表格及其内容构成应符合下列要求:1
编制说明。
架空输电线路工程总概算表。
架空输电线路安装丁程费用汇总概算表。架空输电线路单位工程概算表。输电线路辅助设施工程概算表,输电线路工程其他费用概算表。架空输电线路单位工程综合单价分析表。综合地形增加系数计算表。
输电线路工程装置性材料统计表。输电工程上右方量计算表。
输电工程工地运输重量计算表。输电工程工地运输工程量计算表。输电工程杆塔分类一览表。
采用单位工程取费格式编制电缆输电线路工程初步设计2.0.7
概算时,所使用的表格及其内容构成应符合下列要求:.4.
编制说明。
电缆输电线路工程总概算表。
电缆输电线路安装工程费用汇总概算表。电缆输电线路建筑工程费用汇总概算表。电缆输电线路安装工程概算表。电缆输电线路建筑工程概算表。输电线路辅助设施工程概算表。输电线路其他费用概算表。
综合地形增加系数计算表。
输电线路工程装置性材料统计表。输电工程土石方量计算表。
输电工程工地运输重量计算表。输电工程工地运输工程量计算表。采用工.程量清单取费格式编制电缆输电线路工.程初步设计概算时.所使用的表格及其内容构成应符合下列要求:编制说明。
电缆输电线路工程总概算表。
电缆输电线路安装工程费用汇总概算表。电缆输电线路建筑工程费用汇总概算表。电缆输电线路安装工程概算表
电缆输电线路建筑工程概算表。输电线路辅助设施工程概算表。输电线路其他费用概算表。
电缆输电线路安装工程综合单价分析表。电缆输电线路建筑工程综合单价分析表。综合地形增加系数计算表。
输电线路工程装置性材料统计表。输电工程土石方量计算表。
输电工程工地运输重量计党表。.5.
15输电工程工地运输工程量计算表2.0.9初步设计概算的其他费用附表应完整,包括价差预备费计算表、建设期贷款利息计算表、编制期价差(设备、人工、材料、机械价差)计算表等,还应有必要的附件。附件包括外委设计项目的费用计算表(如公路、码头等),特殊项目的依据性文件及费用计算表等。
总概算表应计算到项目计划资本金
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
