DL/T 5476-2013
基本信息
标准号： DL/T 5476-2013
中文名称：电缆输电线路工程建设预算项目划分导则
标准类别：电力行业标准(DL)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：11127175
标准分类号
关联标准
出版信息
相关单位信息
标准简介
DL/T 5476-2013.Guidelines for item segregation of construction budget for cable transmission line project.
1总则
1.0.1为了电缆输电线路工程建设预算项目划分标准化,合理确定工程造价,提高投资效益,维护工程建设各方的合法利益,促进电力建设事业健康发展,特制定本标准。
1.0.2 DL/T 5476适用于35kV~500kV电缆输电线路工程。
1.0.3 DL/T 5476规定了电缆输电线路工程建设预算的项目划分。
1.0.4电缆输电线路工程建设预算项目划分除应符合本标准规定外,尚应符合国家现行有关标准的规定。
2术语
2.0.1建设预算 construction cost
可行性研究投资估算、初步设计概算、施工图预算统称为建设预算。
2.0.2项目划分 item segregation
根据功能、用途、结构等要素将单项工程划分为单项工程单位工程和分部工程的过程。
2.0.3单项工程 individual project
具有独立的设计文件,建成后能够独立发挥生产能力或效益的工程项目。
2.0.4单位工程 unit project
具有独立的设计文件，能够独立组织施工,但不能独立发挥生产能力或效益的工程项目,是单项工程的组成部分。
2.0.5分部工程 part project
根据工程部位和专业性质等的不同,将单位工程分解形成的工程项目单元,是单位工程的组成部分。
2.0.6电缆构筑物 cable structures
专供敷设电缆或安置附件的浅槽、电缆沟、埋管、隧道.夹层、桥(支)架、栈桥、竖(斜)井和工作井等构筑物。
2.0.7陆上电缆 land cable
敷设在浅槽、电缆沟、埋管、栈桥、隧道等环境中,外护套与空气、土壤接触的电缆。
1总则
1.0.1为了电缆输电线路工程建设预算项目划分标准化,合理确定工程造价,提高投资效益,维护工程建设各方的合法利益,促进电力建设事业健康发展,特制定本标准。
1.0.2 DL/T 5476适用于35kV~500kV电缆输电线路工程。
1.0.3 DL/T 5476规定了电缆输电线路工程建设预算的项目划分。
1.0.4电缆输电线路工程建设预算项目划分除应符合本标准规定外,尚应符合国家现行有关标准的规定。
2术语
2.0.1建设预算 construction cost
可行性研究投资估算、初步设计概算、施工图预算统称为建设预算。
2.0.2项目划分 item segregation
根据功能、用途、结构等要素将单项工程划分为单项工程单位工程和分部工程的过程。
2.0.3单项工程 individual project
具有独立的设计文件,建成后能够独立发挥生产能力或效益的工程项目。
2.0.4单位工程 unit project
具有独立的设计文件，能够独立组织施工,但不能独立发挥生产能力或效益的工程项目,是单项工程的组成部分。
2.0.5分部工程 part project
根据工程部位和专业性质等的不同,将单位工程分解形成的工程项目单元,是单位工程的组成部分。
2.0.6电缆构筑物 cable structures
专供敷设电缆或安置附件的浅槽、电缆沟、埋管、隧道.夹层、桥(支)架、栈桥、竖(斜)井和工作井等构筑物。
2.0.7陆上电缆 land cable
敷设在浅槽、电缆沟、埋管、栈桥、隧道等环境中,外护套与空气、土壤接触的电缆。
标准图片预览
标准内容

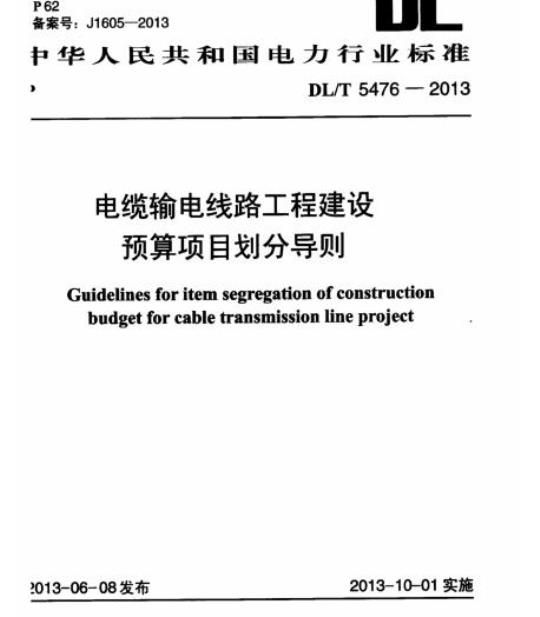

ICS29.240
备案号：J1605—2013
中华人民共和国电力行业标准
DL/T5476—2013
电缆输电线路工程建设
预算项目划分导则
Guidelines for item segregation of constructionbudget for cable transmission line project2013-06-08发布
国家能源局
2013-10-01实施
中华人民共和国电力行业标准
电缆输电线路工程建设
预算项目划分导则
Guidelines for item segregation of constructionbudget for cable transmission line projectDL/T5476—2013
主编部门：电力规划设计总院
批准部门：国家能源局
施行日期：2013年10月1日
中国计划出版社
2013北京
国家能源局
2013年第4号
按照《国家能源局关于印发<能源领域行业标准化管理办法（试行）及实施细则的通知》》（国能局科技【2009]52号）的规定，经审查，国家能源局批准《压水堆核电厂核岛机械设备制造规范》等205项行业标准（见附件），其中能源标准（NB）189项和电力标准（DL）16项，现以发布。
附件：行业标准目录
国家能源局
2013年6月8日
附件：
行业标准目录
标准编号
54762013
标准名称
电缆输电线路工程
建设预算项目划分
代替标准
采标号
批准日期
实施日期
2013-6-08
2013-10-01
根据国家能源局《关于下达2012年第一批能源领域行业标准制（修）订计划的通知》（国能科技【2012】83号）的要求，标准编制组经广泛调查研究，认真总结经验，并在广泛征求意见的基础上制定本标准。
本标准共分3章和1个附录，主要内容包括：总则、术语、电缆输电线路工程建设预算项目划分等。本标准由国家能源局负责管理，由电力规划设计总院提出，由能源行业火电和电网工程技术经济专业标准化技术委员会负责日常管理，由国家电网公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送电力规划设计总院（地址：北京市西城区安德路65号，邮政编码：100120）。本标准主编单位、参编单位、主要起草人和主要审查人：主编单位：国家电网公司
浙江省电力公司
参编单位：电力工程造价与定额管理总站浙江省电力设计院
鉴刘薇叶锦树郭玮天
主要起草人：丁广鑫
夏华丽
徐慧君
主要审查人：金耀谦
蒋翊远
丁兆冈
吕世森
张方银
张平朗
金红明
冯毓敏
董士波
何旭涛
吴海飞
谈永国
唐易木
张慧翔
税全利
张平利
邵长利
电缆输电线路工程建设预算项目划分3.1
般规定
陆上电缆输电线路工程建设预算项目划分3.2
3.3水下电缆输电线路工程建设预算项目划分附录A电缆输电线路工程建设预算项目划分表本标准用词说明
（4）
（4）
（4）
（5）
General provisions
Contents
Segregation of construction budget project3.1General regulations
3. 2Segregation of construction budget for cable transmissionlineproject
3. 3 Segregation of construction budget for underwater cabletransmission lineproject
Appendix A Item segregation of construction budget for1
（4）
（5）
cable transmission line project table ......... ( 7 )Explanation of wording in this standard(14)
1总则
1.0.1为了电缆输电线路工程建设预算项目划分标准化，合理确定工程造价，提高投资效益，维护工程建设各方的合法利益，促进电力建设事业健康发展，特制定本标准。1.0.2本标准适用于35kV～500kV电缆输电线路工程。1.0.3本标准规定了电缆输电线路工程建设预算的项目划分。1.0.4电缆输电线路工程建设预算项目划分除应符合本标准规定外，尚应符合国家现行有关标准的规定。1
2.0.1建设预算
2术语www.bzxz.net
construction cost
可行性研究投资估算、初步设计概算、施工图预算统称为建设预算。
2.0.2项目划分
item segregation
根据功能、用途、结构等要素将单项工程划分为单项工程、单位工程和分部工程的过程。
2.0.3单项工程
individual project
具有独立的设计文件，建成后能够独立发挥生产能力或效益的工程项目。
2.0.4单位工程
unit project
具有独立的设计文件，能够独立组织施工，但不能独立发挥生产能力或效益的工程项目，是单项工程的组成部分。2.0.5分部工程
part project
根据工程部位和专业性质等的不同，将单位工程分解形成的工程项目单元，是单位工程的组成部分。cablestructures
2.0.6电缆构筑物
专供敷设电缆或安置附件的浅槽、电缆沟、埋管、隧道、夹层、桥（支)架、栈桥、竖（斜)井和工作井等构筑物。2.0.7陆上电缆
landcable
敷设在浅槽、电缆沟、埋管、栈桥、隧道等环境中，外护套与空气、土壤接触的电缆。
2.0.8水下电缆
underwatercable
敷设在江、河、湖、海等水域环境中，电缆外护套直接与水接触或埋设在水底，具有纵向阻水和耐蚀性较强能力的电缆。.2.
2.0.9浅槽shallowslot
容纳电缆数量较少，槽净高600mm以内的有盖式构筑物。2.0.10电缆沟
cable channel
按要求开挖并砌（浇）筑，沟壁安装承力支架并按要求接地，上面的盖板可以开启的用于敷设电缆的构筑物。2.0.11电缆埋管buriedcablepipe指专供敷设电缆的无混凝土包排管、有混凝土包排管，非开挖拉管、顶管等埋管方式。
2.0.12隧道
tunnel
容纳电缆数量较多、有供施工和巡视的通道、全封闭型的电缆构筑物。
2.0.13隧道工作井
tunnel manhole
专用于电缆隧道消防、排水、施工和巡视人员上下、设备材料运输、电缆敷设牵拉作业及施工通风的电缆构筑物。underwaterwrecking
2.0.14水下清障
清除水下电缆敷设路由轴线上影响施工顺利进行的旧有废弃缆线、插网、渔网等小型障碍物。2.0.15水下电缆登陆
underwater cable landing
指水下电缆在水域环境与陆上环境过渡阶段。根据现场实际情况选择登陆施工条件较为艰难的地点作为始端登陆，另一端作为水缆的终端登陆。
3电缆输电线路工程建设预算项目划分3.1般规定
3.1.1本标准是对电缆输电线路工程建设预算的建筑工程、安装工程中工程项自编排次序和编排位置的规定。3.1.2电缆输电线路工程建设预算项目划分层次，在单项工程下分为三级；第一级为单项工程，第二级为单位工程，第三级为分部工程。
3.1.3编制电缆输电线路工程建设预算编制时，对各级项目的工程名称不得任意简化，均应按照本项目划分导则中规定的全名填写。
3.1.4本标准之外确有必要增列的工程项目，按照设计专业划分，在单项工程或单位工程项目序列之下，在已有项目之后顺序排列。
3.1.5本标准分为陆上电缆输电线路工程建设预算项目划分和水下电缆输电线路工程建设预算项目划分。陆上电缆输电线路工程建设预算项目划分适用于材质为陆上使用的电缆输电线路工程；水下电缆输电线路工程建设预算项目划分适用于材质为水下使用的电缆输电线路工程；陆上电缆工程与水下电缆相连的线路以电缆中间接头为界，连接点的中间接头及接地箱划归水下电缆工程。
3.2陆上电缆输电线路工程建设预算项目划分3.2.1
陆上电缆输电线路工程建设预算项目划分应符合下列要求：
1建筑工程：
1)土石方；
‘2)构筑物；
3)辅助工程。
2安装工程：
1)电缆桥、支架制作安装；
2)电缆敷设；
3)电缆附件；
4)电缆防火；
5)调试及试验；
6)电缆监测(控)系统，
3.2.2陆上电缆输电线路建筑工程建设预算项目按照本标准附录A表A-1划分。
陆上电缆输电线路安装工程建设预算项目按照本标准附3.2.3
录A表A-2划分。
3.3水下电缆输电线路工程建设预算项目划分水下电缆输电线路工程建设预算项目划分应符合下列3.3.1
要求：
1建筑工程：
1)土石方；
2)构筑物；
3)辅助工程。
2安装工程：
1)电缆桥、支架制作安装；
2)电缆敷设；
3)电缆附件；
4)电缆防火；
5)调试及试验；
6)电缆监测（控)系统。
3.2.2水下电缆输电线路建筑工程建设预算项目按照本标准附录A表A-3划分。
3.2.3水下电缆输电线路安装工程建设预算项目按照本标准附录A表A-4划分。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
