GB/T 33588.7-2020
基本信息
标准号： GB/T 33588.7-2020
中文名称：雷电防护系统部件(LPSC)第7部分:接地降阻材料的要求
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：5424533
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 33588.7-2020.Lightning protection system components (LPSC)-Part 7 :Requirements for earthing enhancing compounds.
1范围
GB/T 33588的本部分规定了雷电防护系统(LPS)中接地降阻材料的要求、试验方法以及检测报告的结构和内容。
GB/T 33588.7适用于接地降阻材料的测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 702热轧钢棒尺寸、外形、重量及允许偏差
GB 6566建筑材料放射性核素限量
GB 15618土壤环境质量 农用地 土壤污染风险管控标准(试行)
GB/T 23769无机化工产 品水溶液中 pH值测定通用方法
3术语和定义
下列术语和定义适用于本文件。
ISO和IEC在以下网址持续更新术语用于标准化的数据库:
IEC: http://www.electropedia.org/
ISO在线浏览平台:https:// www.iso.org/ obp
3.1
接地降阻材料 earthing enhancing compounds
敷设在接地装置周围以降低接地电阻的材料。
4要求
4.1一般要求
4.1.1接地降阻材料在设计施工时应保证其具有可靠的性能,对人和周围环境无害。
4.1.2接地降阻材料的选择应与实际应用中的特殊要求相适应。
4.1.3接地降阻材料应保证与接地体紧密接触。
1范围
GB/T 33588的本部分规定了雷电防护系统(LPS)中接地降阻材料的要求、试验方法以及检测报告的结构和内容。
GB/T 33588.7适用于接地降阻材料的测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 702热轧钢棒尺寸、外形、重量及允许偏差
GB 6566建筑材料放射性核素限量
GB 15618土壤环境质量 农用地 土壤污染风险管控标准(试行)
GB/T 23769无机化工产 品水溶液中 pH值测定通用方法
3术语和定义
下列术语和定义适用于本文件。
ISO和IEC在以下网址持续更新术语用于标准化的数据库:
IEC: http://www.electropedia.org/
ISO在线浏览平台:https:// www.iso.org/ obp
3.1
接地降阻材料 earthing enhancing compounds
敷设在接地装置周围以降低接地电阻的材料。
4要求
4.1一般要求
4.1.1接地降阻材料在设计施工时应保证其具有可靠的性能,对人和周围环境无害。
4.1.2接地降阻材料的选择应与实际应用中的特殊要求相适应。
4.1.3接地降阻材料应保证与接地体紧密接触。
标准图片预览
标准内容

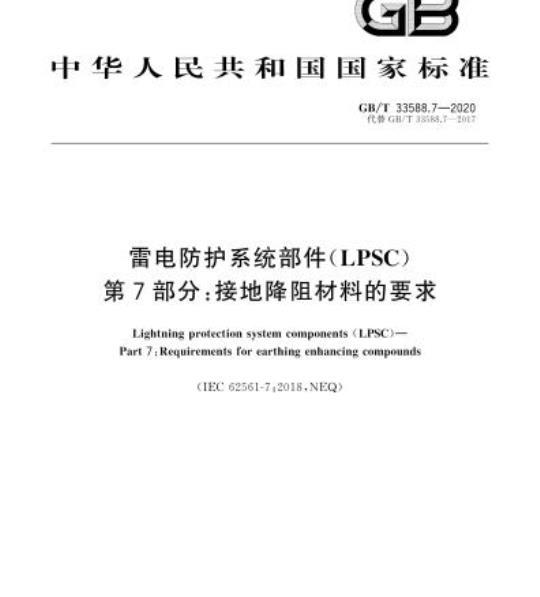

ICS91.120.40
中华人民共和国国家标准
GB/T33588.7—2020
代替（3/T33588.7—2017
雷电防护系统部件（LPSC）
第7部分：接地降阻材料的要求
Lightning protection system components (LPSC)-Part 7:Requirements for earthing enhancing compounds(IEC 62561-7:2018,NEQ)
2020-11-19 发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施
GB/T33588.7—2020
规范性引用文件
术语和定义
一般要求
4.2文件资料
4.3技术指标
5试验方法
试验分类
试验项目
电阻率测量
稳定性试验
人电流耐受性试验
酸碱度测量
放射性核素限量检测
重金属元素限量检测
腐蚀试验
6检测报告的结构和内容
-般要求
报告标识
样品说明
标准和参考文献
试验程序
试验设备说明
测量仪器说明
记录的结果和参数
合格不合格声明·
附录A（规范性附录）
参考文献
接地降阳材料的型式试验流和
rrKaeerKAca-
GB/T33588需电防扩系统部件（LPSC)》分为7个部分：第1部分：连接件的要求：
第2部分：接闪器、引下线和接地极的要求；一第3部分：隔离放电间隙（ISG)的要求；一第1部分：导体的紧固件要求；第5部分：接地极被检测箱和接地极密封件的要求：第6部分：雷击计数器(LSC)的要求：第7部分：接地降叫材料的要求，本部分为GB/T33588的第7部分
本部分按照（G13/T1.1—2009给出的规则起草本部分代替GB/T33588.72017雷电防护系统部件（LPSC)与GB/T33588.72017相比，主要技术变化如下：GB/T33588.7—2020
第7部分：接地降阻材料的要求》，增加了粉体接地降阳材料电阳率测量的试验步骤（见5.3.3）；一增川接地体样品扁钢、圆钢及镀锌钢的要求（见5.9.1）；删除了“理地接地降阻材料对钢接地休的腐蚀试验”（见2017年版的5.9.3）：增加了“接地降阻材料的型式试验流程（见附录A）。本部分使用重新起草法参考IEC62561-7：2018需电防扩系统部件（LPSC）第7部分：接地降阳材料的要求》编制，与IEC625617:2018的一致性程度为非等效：请注意本文件的某些内容可能涉及专利，本文件的发布机构不承扭识别这些专利的贡任。本部分由全国雷电防护标准化技术委员会（SA（/T258)提出并归口本部分起草单位：清华人学、重庆市防禹中心、四川中光防雷科技股份有限公司、重庆莱霆防禹技术有限责任公司、大市中力防雷技术有限公司、江苏金合益复合新材料有限公司、中国标滩化协会不部分主要起草人：张波、何金良姚喜梅、许伟余蜀豫、杨国华，刘璐、曾武、雷战勇、孙魏魏、孙永容
本部分所代替标准的历次版本发布情况为：GB/T33588.72017。bZxz.net
rrKaeerkca-
GB/T33588.7—2020
GB/T33588的本部分涉及根据GB/T21714（所有部分）设计和安装的需电防扩系统（LPS）所采用的接地降阻材料的要求和试验方法。r kaeerkAca
1范围
雷电防护系统部件（LPSC)
第7部分：接地降阻材料的要求
GB/T33588.7—2020
GB/T33588的本部分规定了需电防扩系统（LPS)中接地降阳I材料的要求、试验方法以及检测报告的结构和内容
本部分适用丁接地降阳材料的测试2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB/T702热轧钢棒尺寸、外形、重量及允许偏差GB6566建筑材料放射性核素限量(315618十壤环境质量农用地十壤污染风险管控标准（试行）GB/T23769光机化工产品水溶液中pII值测定通用方法3术语和定义
下列术语和定义适用于本文件，IS0和IC在以下网址持续史新术谱用于标准化的数据库：IEC:hitp://electropedia.org/ISO在线浏览平台：https：//iso.org/obp3.1
接地降阻材料earthing enhancing compounds敷设在接地装置周用以降低接地电阻的材料。4要求
4.1一般要求
4.1.1接地降阻材料在设计施工时应保证其具有可靠的性能，对人和周围坏境无害。4.1.2接地降阻材料的选择应与实际应用中的特殊要求相适应。4.1.3接地降阻材料应保证与接地体紧密接触：4.2文件资料
接地降阻材料的制造商或供成商成至少提供下列文件资料，以确保使用者能够合埋、安全地选择和使用：
出厂合格证及本批产品的抽样诚验报告，必要时还应提供在有效期内的型式试验报告，1
rKaeerkAca-
GB/T33588.7—2020
b）使用说明书、
注：为了使接地降阻材料的特性保持稳定，制造商在其资料中宜提供长期使川中的维护方法。4.3技术指标
4.3.1电阻率
接地降阻材料应能在一15℃~40℃的环境温度下正常使用：个室温（205）℃时，接地降阻材料的电阻率小于5Q·m。
4.3.2稳定性
接地降材料应具有稳定的性能，经失水、水浸泡、冷热循环项性能试验·在试验过程中和试验完成后，样品应无流散，白燃或挥发现象。以上一项性能试验全部完成后，样品的电阳率增加值不应大丁试验前的20%
对于液体降阻材料等不具备进行失水、水没池、冷热循坏试验条件的降阻材料，其稳定性检测方法和性能指标由使用者和制造商或供成商协商确定。降材料敷设到接地体周周凝固后应与接地体接触良好。4.3.3大电流耐受性
降阻材料应有良好的冲击电流耐受特性，对丁用丁电力系统接地工程的降阻材料，还应有良好的工频电流耐受特性，经冲击通流和工频通流试验后，样品的电率增加值均不应大丁通流前的20%4.3.4酸碱度
接地降材料应呈中性或弱碱性，具pII值应在7~12内。4.3.5放射性核素
放射性核素限量应符合B6566的规是：具内照射指数1.1.0.外照射指数1，1.04.3.6重金属元素
重金属元素含量应符合GB15618规定的十壤环境质量的要求。4.3.7腐蚀率
接地降阻材料应对接地休具有物理和化学惰性，以避免加剧对接地体的腐蚀。降阻材料对钢接地体的表面腐蚀率0.03mm/a。
4.4标识
所有符合本部分的产品应至少有以下标识：a）
公司名称：
b）商标；
c）地址；
产品名称；
型号；
生产日期；
保质期；
-riKacerKAca-
h）电阻率值；
5试验方法
5.1试验分类
试验分为例行试验和型式试验。5.1.1例行试验
GB/T 33588.7—2020
接地降阻材料在出厂前从每批次任意抽取不少于3个包装的样品组成一组进行试验，经试验合格并附有产品合格证后方川出厂。例行试验按表1逊行，除非另有规定，所有试验都通过时才符合要求。委托方提交样品时，可额外提供一组样品。当某一样品诚验火败时，检测机构可直接使用额外提供的一组样品进行测试，并仅在样品再次试验失败时判定不合格。如果委托方未同时提供额外样品，一个样品试验失败则判定为不合格
表1试验项目
5.1.2型式试验
试验项目
电阳率
稳定性
大电流耐受性
酸碱度
效射性核索
重金属元索
腐蚀试验
型式法验
试验要求
例行试验
(室温）
试验方法
在例行试验合格的样品中随机抽取3件组成组，按表1规定的试验项日和附录A规定的试验流程进行试验。除非另有规定，所有试验都通过时才衍合要求。注：如按“另有规定“进行的试验，非本部分规定的型式试验。委托方提交样品时，可额外提供一组样品。当某一样品试验失败时，检测机构可直接使用额外提供的组样品进行测试，并仪在样晶再次试验失败时判定不合格，如果委托方未回时提供额外样品：个样品试验失败则判定为不合格。下列情况应逆行型式试验：
a）新产品投产：
b）原材料或生产工艺发生重人改变；e）停产半年及以上重新恢复生产，5.2试验项目
接地降阳材料的试验项目见表1。3
KaeerkAca-
GB/T 33588.7—2020
5.3电阻率测量
5.3.1一般要求
电阳率测量包括室温电阻率测量和低温电阻率测量，以及表1中具他试验项目中的电阻率测量空温电阻率测量指样品在室温（20士5)℃时的电阻率测量。低温电阻率测量指样品在—15℃～—10℃时的电阻率测量用四电极法在外侧电搬施加100mA电流，用电压表测量内侧电被间的电压降，然后计算出电阻值。每个接地降阳材料样品的电阳值均需根据式（1)转换为电阳率值：R·A
式中：
样品电阻率，单位为欧姆米（Q·m）：电阻.单位为欧姆（Q)：
电流垂直通过的样品横截而而积，单位为平方米（m）内侧电极问距，从电极内部边缘开始测量，单位为米（m)。5.3.2试验仪器
（1）
降阻材料电阻率测量的仪器由低频（如50)Hz)交流电源、电流表、四电极箱和高输人阻抗的电压表组成，连接方法见图1。
四电极箱为绝缘材料制成的尺寸为0.5m×0.1m×0.1mm(长×宽×高)的箱体，在两个0.1mm×0.1 mm的面内侧分别安装与该面等尺寸的铜板电极，构成一对电流输出端.中部一对铜制针电极（问距大于0.2mm)构成电压输出端.
电流表
低频交流电源
电压表
四电极箱
图1四电极箱和测量接线图
5.3.3试验和计算步骤
应根据制造商的说明准备接地降阻材料，如果材料的使用无需特殊准备，则接地降阻材料应按杆品收集时的状态进行试验：如果制造商有要求.质根据制造商的说明进行固化或陈化·段时间，之后再进行试验。
-rKaeerkca-
GB/T33588.7—2020
接地降阻材料的样品应放在四电极箱内并装满确保它与电极有良好的电气接触。对于粉体材料，放人四电极箱后，应对样品表面均勾施加100N/m的压力1h后再开始测量·并在测量时继续保持该压力。
测出电压和电流值，计算其比值得到电阻R，然后根据式（1)计算得出每个样品的电阻率5.4稳定性试验
5.4.1一般要求
稳定性试验山失水试验、冷热循环试验、水浸泡试验组成，并按此顺序逊行试验开始前及结束后.分别测出各样品在室温下的试前电阻率和试后电阳率。5.4.2失水试验
抽取的3个样品在室温下测量试前电阻率.然后连同四电极箱放入恒温箱（60一2)℃内12h。然后断开恒温箱电源，开启箱门占至样品冷却至室温，再测出各样品的试后电阳率，按式(2)计算得到电阳率变化率A0，并取电阳率变化率的算术平均值A0=P1x100%
武巾：
诚前电阻率，单位为欧姆米(Q·m)；试后电阳率，单位为欧姆米（Q·m）p：
5.4.3冷热循环试验
将经失水试验后的3个样品连同四电极箱放置在专门的容器内，浸泡2h后取出沥水1h.然后按图2进行冷热循环试验。试验后将样品在室温下放置1h后进人下一项试验。分别测出各样品在室温下的试前电阳率和试后电阻率，按式(2)求出电阻率变化率A0，并取电阻率变化率的算术平均值，120℃
5.4.4水浸泡试验
120℃
-10℃
图2冷热循环试验程序
放置1h
将经冷热循环试验后的3个样品连同四电极箱放入容器中。问容器加水至高度为140mm的水位线（高出四电极箱40mm），放置在散光和四周无热源处浸泡14d.每隔48h换水-次.后将样品从水中取山沥水6h.分别测山各样品在室温下的试前电阳率和试后电阳率，按式（2)求出电阻率变化率Ap并取电阻率变化率的算术平均值。同时应确认样品无裂缝发生。5.5大电流耐受性试验
5.5.1一般要求
人电流耐受讯验包活冲击电流耐受试验和工频电流耐受诚验两部分，其中，工频电流耐受讯验仪5
-rKaeerkAca-
GB/T 33588.7—2020
适用于电力系统接地工程中使用的降阻材料·且应在冲击电流耐受试验之后进行5.5.2冲击电流耐受试验
本试验作完成5.4试验的3个样品上迹行，并在完成5.4试验后72h内完成。先在四电极箱中测量室温下样品的试前电阳率9.然后去掉四电极箱中问的两个电极，通过四电极箱外侧·对电极向样品施川波形为8/20S、峰估为6kA的冲击电流10次.相邻两次的时间间隔为50s~60s.5次为一组，相邻两红战验间隔时闻为30min。记录第3次和第10次的放电出流和样品「的电压峰值。10次放电完成并H样品冷却至室温后，安装四电被箱中间的两个电极，测量样品的诚后电阳率，然后按式(2)求出试验各样品电刚率的变化率△β，并取电阳率变化率的算术平均值：全部试验成在24h内完成
5.5.3工频电流耐受试验
本试验在完成5.5.2试验的3个样品1进行，并在完成5.5.2战验后96h内完成先在四电极箱中测量样品的试前电阳率°，.然后去掉四电极箱中问的两个电极，通过四电极箱外侧对电极问样品施加有效值为30A，持续10s的T顾电流：间隔30min后进行第2次耐受试验.具耐受5次，第5次试验结束待样品冷却至空温后，安装四电极箱中间的两个电极，测量样品试后电阻率\：，按式（2)计算工频耐受后各样品电阻率的变化率A.并取电阻率变化率的算术平均值。全部试验应在24h内完成。
5.6酸碱度测量
称取经风十和50℃下2h十燥后的接地降阻材料3份，每份（20二0.1)g，分别倒入洁净十燥的3个玻璃量杯内，每份各加人蒸馏水或去离了水60g.搅拌2min后.静置30 min，过滤.其滤液作为试液，取3个试液的pH平哟值作为接地降阻材料的酸碱度测量值。不能过滤时，直接测量混合液的PH值。液态出厂的接地降阳材料：按接地降阳材料使用说明书要求的方法调制后作初凝前测量酸碱度。以上酸碱度检测均按GB/T23769执行5.7放射性核素限量检测
放射性核素限量检测按GB6566执行。5.8重金属元素限量检测
重金属元素限量检测按GB15618执行。5.9腐蚀试验
5.9.1一般要求
离蚀试验采用失重法进行测试
接地体样晶由普通碳素扁钢、普通碳嘉圆钢、热镀锌扁钢和热镀锌圆钢四种材料组成·其巾扇钢和圆钢应符合（G13/T702的要求，镀锌圆钢锌层22.7g/m，扁钢锌层32.1g/m，每种材料的样品需制备10件，山四种材料的样品（各10件，共40件)组成一组。扁钢样品宽为25mm，厚度2.5mm；圆钢样品点径为=10mm.每种样品的长度为50mm.样品应平整、无锈蚀、无毛刺和飞边，试验前用酒精擦洗十净并在100℃下烘十1h，冷却至空温并随即用分析天平（精度为0.1mg)称重待用：6
riKaeerkAca-
5.9.2接地降阻材料对金属接地体的腐蚀试验GB/T33588.7—2020
取一组样品水平装于图3所示的样品箱内先在箱底部平铺40mm的接地降阻材料，然后在其上平放样品，样品尚距应大丁60cm，电在样品上覆盖厚40mm的接地降阳材料：安置完成1h后：间接地降阳材料衣面喷蒸馏水，点至衣面水层深约5mm.然后用双层PVC厚膜将样品箱封住，以防止水分蒸发：
样品箱应置于室内无阳光照射、无热源的位置不少于120d。120d后取出试样，清除样品表面附差物，同时进行外观检查，除锈、酒精清洗称重。按式（3)计算腐蚀率。对普通碳素钢和热镀锌钢的腐蚀率应分别统计，其值为每种样品的平均值。V-_36502W
式中：
样品表而平均年腐蚀率，单位为毫米每年（mm/a)；样品失重.单位为克(g)：
样品表而积.单位为平方库米（ctm）：样品埋入接地降阻材料的大数.单位为大(d)；样品材料密度，单位为克每立方厘来（g/cm）：低碳钢为7.85，锌为7.14：25×3非镀锌扁
25×3镀锌扁钢
6检测报告的结构和内容
6.1一般要求
10镀锌圆钢
>31000
腐蚀试验样品埋设示意图
单位为毫米
p10非镀锌销
试样箱
接地降阻材料
本条规定了检测报先的一般性要求，促使检测机构在编制检测报告时遵循清晰完整的流程检测机构的试验结果应在报告中准确、清楚和客观地体现.确保符合试验方法的所有要求。检测报告成包括所有对解释试验结果必需的信息和采用的试验方法要求的信息。应特别注意报告的编排，无其是试验数据的表达方式应易于读名理解，应存细地为每项完成的验设计专门的报告格式.但报告中各章节的标题成按6.2～6.9的标题了以规范，每份报告成至少包含6,2~6.9中的信息，6.2报告标识
报告中应包含以下信息：
-rrKaeerKa-
GB/T 33588.7—2020
报告的标题或主题；
检测机构的名称、地址和电了邮件或电话号码：h)
当试验在指定检测机构之外的分包检测机构中完成时，分包检测机构的名称、地址和电了邮件或电话号码；
检测报先的唯一性识别号码（或序列号)；d）
委托方的名称和地址；
页数和总页数.包括附录或附件；签发报告的Ⅱ期：
逆行检测的日期；
检测人、报告编制人、授权签字人等相关人员的签名或其他批准标记：声明：“术经出具报告的检测机构书而许可，不允许部分复制使用型式试验报告。本型式试验报告仅涉及提交试验的样品，不作为批量生产的质量证明，”6.3样品说明
样品说明应包含以下信息：
a）样品名称；
h）样品和(或)试验组件的详细名称和明确标识；样品和(或)试验组件的特性和状态：d
抽样程序（如适用）：
样品的接收日期；
照片、图纸或其他图像文件（如有）。6.4标准和参考文献
标准和参考文献应包含以下信息：a）参照的试验标准号和该标准的发布日期；b）其他朴关文件及其日期，
6.5试验程序
试验程序应包含以下信息：
a）试验程序说明；
b）任何偏离、增或删除参照标准规定的埋由：其他与特定试验相关的信息，如环境条件；）测试装置的设置：
样品在测试区的布置和测量方法。6.6试验设备说明
每项试验使用的设备的说明，即发生器、环境影响试验设备等，6.7
测量仪器说明
用丁测量本部分规定的数值的所有仪器的特性和校准日期，如接地电阻计、电压表、电流表等6.8记录的结果和参数
应至少清楚地标识出以下测量，观察或推导出的结果：8
-rrKaeerkAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
