GB/T 7308.3-2021.Plain bearings-Thin-walled half bearings with or without flange-Part 3: Measurement of peripheral length.
1范围
GB/T 7308的本部分根据GB/T 27939规定了有法兰或无法兰薄壁轴瓦的周长测量,并说明了所需的检验方法及测量设备。
薄壁轴瓦在自由状态下是弹开的.呈非圆柱形。因此,轴瓦周长只能通过专用测量设备在强制载荷下进行测量。
另外，也可使用不同于本部分所图示的测量设备,但其测量精度需与第17章的规定一致。
GB/T 7308.3适用于有法兰或无法兰薄壁轴瓦测量,其规格见GB/T 7308.1。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 7308.1滑动轴承 有法兰或无法兰薄壁轴瓦 第1部分:公差、结构要素和检验方法(GB/T 7308.1- 2021,1SO 3548-1 :2014 , MOD)
GB/T 27939滑动轴承几何 和材料质量特性的质量控制技术和检验(GB/T 27939- 2011,ISO 12301 :2007 ,IDT)
3术语和定义
下列术语和定义适用于本文件。
3.1
周长 peripheral length
从一个对口面到另一个对口面之间的圆周长度。
3.2
高出度 crush height
紧余量
h
注:实际上,是将检验模的基准面作为测量h的基准(见图1)。
1范围
GB/T 7308的本部分根据GB/T 27939规定了有法兰或无法兰薄壁轴瓦的周长测量,并说明了所需的检验方法及测量设备。
薄壁轴瓦在自由状态下是弹开的.呈非圆柱形。因此,轴瓦周长只能通过专用测量设备在强制载荷下进行测量。
另外，也可使用不同于本部分所图示的测量设备,但其测量精度需与第17章的规定一致。
GB/T 7308.3适用于有法兰或无法兰薄壁轴瓦测量,其规格见GB/T 7308.1。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 7308.1滑动轴承 有法兰或无法兰薄壁轴瓦 第1部分:公差、结构要素和检验方法(GB/T 7308.1- 2021,1SO 3548-1 :2014 , MOD)
GB/T 27939滑动轴承几何 和材料质量特性的质量控制技术和检验(GB/T 27939- 2011,ISO 12301 :2007 ,IDT)
3术语和定义
下列术语和定义适用于本文件。
3.1
周长 peripheral length
从一个对口面到另一个对口面之间的圆周长度。
3.2
高出度 crush height
紧余量
h
注:实际上,是将检验模的基准面作为测量h的基准(见图1)。

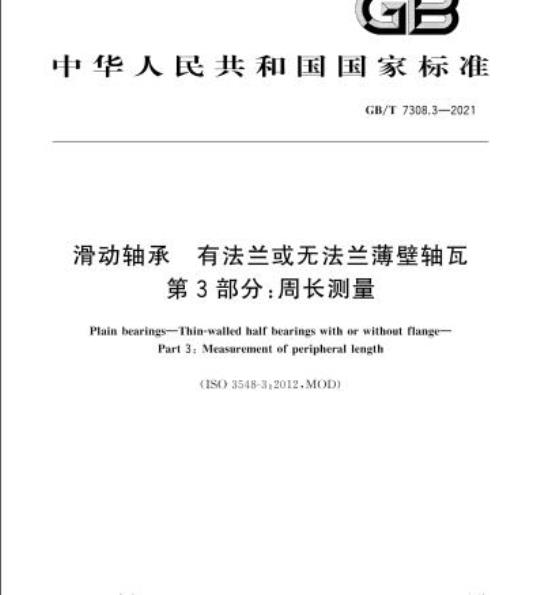

标准图片预览
