HG/T 5297-2018.Diffusion composite polyethylene terephthalate (PET) film.
1范围
HG/T 5297规定了扩散复合聚对苯二甲酸乙二醇酯(PET)薄膜的要求、试验方法、检验规则、标识、包装、贮存和运输。
HG/T 5297适用于在聚对苯二甲酸乙二醇酯(PET)薄膜上进行涂布制成的扩散复合聚对苯二甲酸乙二醇酯(PET)薄膜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 2410透明塑料透光率和雾度的测定
GB/T 2573玻璃纤维增强塑料老化性能试验方法
GB/T 2918塑料试样状态调节和试验的标准环境
GB/T 6672塑料薄膜和薄片厚度测定机械测量法 .
GB/T 6739色漆 和清漆铅笔法测定漆膜硬度
GB/T 9286色漆和清漆漆膜的划格实验
GB/T 27584光学功能薄膜聚对苯二甲酸乙二醇酯 (PET) 薄膜受热后尺寸 变化测试方法
HG/T 3331绝缘漆漆膜体积电阻系数和表面电阻系数测定法
4.2收卷质量和表观质量
4.2.1 收卷质量
整轴薄膜收卷应平整，松紧一致、收卷整齐。
4.2.2表观质量
产品的表观质量应达到表2的规定。
4.3耐候性要求
4.3.1短期耐候性要求
薄膜满足玻璃板斑纹测试后不发雾的要求。玻璃板斑纹是指在规定的测试条件测试后观察玻璃板有无发雾情况。

ICS71.080.99
备案号：63666~63669—2018
中华人民共和国化工行业标准
HG/T5297~5300—2018
扩散复合聚对苯二甲酸乙二醇酯（PET）薄膜、耐高温透明高阻隔膜、铟锡氧化物ITO）镀膜用透明聚对苯二甲酸乙二醇酯(PET）硬化薄膜和铟锡氧化物（ITO）镀膜用折射率匹配硬化膜
（2018)
2018-04-30发布
2018-09-01实施
中华人民共和国工业和信息化部发布HG/T5297—2018
HG/T5298—2018
HG/T5299—2018
HG/T5300—2018
扩散复合聚对苯二甲酸乙二醇酯（PET)薄膜耐高温透明高阻隔膜
铟锡氧化物（ITO)镀膜用透明聚对苯二甲酸乙二醇酯（PET）硬化薄膜铟锡氧化物（ITO)镀膜用折射率匹配硬化膜...

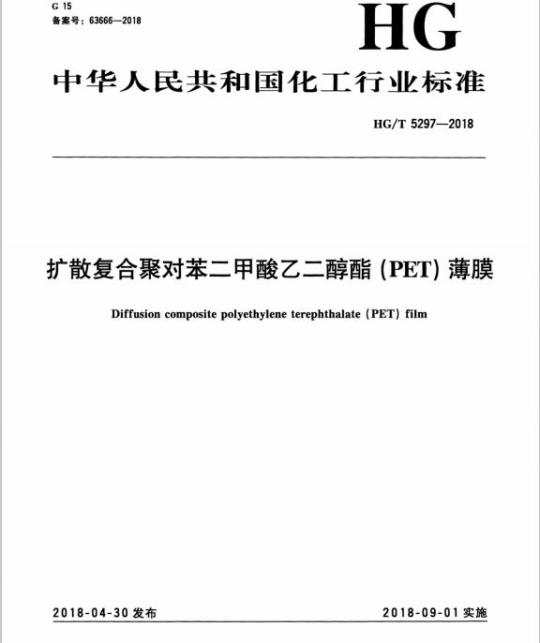

ICS71.080.99
备案号：63666—2018
中华人民共和国化工行业标准
HG/T5297—2018
扩散复合聚对苯二甲酸乙二醇酯（PET）薄膜Diffusioncompositepolyethyleneterephthalate(PET)film2018-04-30发布
2018-09-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。HG/T5297—2018
本标准起草单位：合肥乐凯科技产业有限公司、江苏怡丽科姆新材料股份有限公司、中国乐凯集团有限公司、江苏双星彩塑新材料股份有限公司、浙江强盟实业股份有限公司。本标准主要起草人：刘玉磊、李恒、王欢、吴培服、许丽丽、赵正飞、戴文静、池卫、胡培隆、何晶晶、减立恒、白银亮。
1范围
HG/T5297—2018
扩散复合聚对苯二甲酸乙二醇酯（PET）薄膜本标准规定了扩散复合聚对苯二甲酸乙二醇酯（PET）薄膜的要求、试验方法、检验规则、标识、包装、贮存和运输。
本标准适用于在聚对苯二甲酸乙二醇酯（PET）薄膜上进行涂布制成的扩散复合聚对苯二甲酸乙二醇酯（PET）薄膜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB/T2410
GB/T2573
GB/T2918
GB/T6672
GB/T6739
GB/T9286
包装储运图示标志
透明塑料透光率和雾度的测定
玻璃纤维增强塑料老化性能试验方法塑料试样状态调节和试验的标准环境塑料薄膜和薄片厚度测定机械测量法色漆和清漆铅笔法测定漆膜硬度漆膜的划格实验
色漆和清漆
GB/T27584
HG/T3331
3产品结构
光学功能薄膜聚对苯二甲酸乙二醇酯（PET）薄膜受热后尺寸变化测试方法
绝缘漆漆膜体积电阻系数和表面电阻系数测定法扩散复合聚对苯二甲酸乙二醇酯（PET）薄膜产品结构示意图如图1所示。2
说明：
1——预涂层；
2——PET基膜；
3一一背涂功能层，具有防粘连、扩散匀光的作用。图1扩散复合聚对苯二甲酸乙二醇酯（PET）薄膜产品结构示意图(5)
HG/T5297—2018
4要求
光学性能和物理性能
产品的光学性能和物理性能应达到表1的规定。表1光学性能和物理性能
厚度极差
透光率
检验项目
铅笔硬度（背涂功能层）
附着力 (背涂功能层）
表面电阻（背涂功能层）
热收缩率
检验指标
规格值士5
规格值a士1
规格值b士2
规格值c士3
规格值a指产品的雾度小于10%范围内；注：
规格值b指产品的雾度在10%～20%范围内：规格值c指产品
的雾度大于20%范围内。
收卷质量和表观质量
收卷质量
整轴薄膜收卷应平整，松紧一致、收卷整齐。4.2.2
表观质量
产品的表观质量应达到表2的规定。2
缺陷种类
异物、白点、黑点
纵纹、横纹
花斑等明显表观不均
波浪趣曲
表2表观质量
L≤1.0mm
1.0mm注1：Φ一般指缺陷的直径，若是不规则体则为缺陷的长径。注2：L指划伤的长度，W指划伤的宽度。4.3耐候性要求
短期耐候性要求
个/m2
个/m2
条/㎡
条/m2
条/m2
条/m2
HG/T5297—2018
检验指标
薄膜满足玻璃板斑纹测试后不发雾的要求。玻璃板斑纹是指在规定的测试条件测试后观察玻璃板有无发雾情况。
长期耐候性要求
低温试验、
高温高湿试验、冷热循环试验后的薄膜质量指标需满足表3的要求。经高温试验、
长期耐候性要求
检验项目
高温试验
低温试验
高温高湿试验
冷热循环试验
检验指标
AT≤2
AH≤20
AT≤2
AH≤10
AT≤2
AH≤30
AT≤2
AH≤20
注：T代表透光率，AT代表测试前后的透光率的变化率；H代表雾度，AH代表测试前后的雾度的变化率。5
试验方法
试验条件和取样
样品测试之前，需在符合GB/T2918的环境条件下平衡放置4h。(7)
HG/T5297—2018
5.1.2全幅宽取样长约1000mm，作为被测试样。5.2光学性能和物理性能
5.2.1厚度及厚度极差
按GB/T6672中规定的方法测定。5.2.2
2透光率和雾度
按GB/T2410规定的方法测定。
5.2.3铅笔硬度
按GB/T6739规定的方法测定，铅笔的负重为750g。5.2.4附着力
按GB/T9286规定的方法测定，使用剥离强度为0.4N/mm～0.5N/mm的胶带进行测试。5.2.5表面电阻
按HG/T3331规定的方法测定。
5.2.6热收缩率
按GB/T27584规定的方法，使用精度为0.001mm的阿贝测试仪测定。其中，标准中的样片尺寸规定为100mm×100mm，加热温度规定为90℃士1℃，加热时间为60min。5.3收卷质量和表观质量
5.3.1收卷质量
目视检验整轴薄膜的收卷质量。5.3.2表观质量
5.3.2.1异物、白点、黑点和划伤取被测试样全幅宽膜长约1000mm作为样片，在全黑的暗室中人眼在强光手电下观看，强光手电放置在背涂功能层上方200mm，光和膜面的夹角为45，人眼正对背涂功能层面的光斑处且距离为200mm。
5.3.2.2纵纹、横纹和花斑等明显表观不均取被测试样全幅宽膜长约2000mm作为样片，在全黑的暗室中的黑色背景墙上高1500mm的地方横向放置长1000mm的三波长灯，将样片纵向粘贴在灯管下方100mm的墙上，背涂功能层面面向观察者，在反射光下观察纵纹、横纹和花斑等明显表观不均。5.3.2.3波浪翘曲
取被测试样全幅宽膜长约1000mm作为样片，将样片背涂功能层面向上平铺在1000mm×1500mm尺寸的大理石台面上，用塞尺测量4个边部的翘曲，得到的数据取最大值。4
5.4耐候性测试
5.4.1玻璃板斑纹
HG/T5297—2018
将膜裁成100mm×100mm的正方形，用150mm×150mm的玻璃板将膜夹在中间，上、下用夹子夹紧。将玻璃板竖向放在烘箱内，90℃烘4h后取出，平衡至室温后，取下夹子，打开玻璃板，观察玻璃板的情况。如果发雾，说明有玻璃板斑纹。5.4.2高温试验
取3片～5片A4试样，测试薄膜的透光率T。和雾度H。。将恒温恒湿箱的温度设定为80℃士2℃，到达设定温度后，将样片放于箱内，恒温250h。取出试样，平衡至室温后，测试透光率T，和雾度Ht。
按照以下公式计算透光率变化率△T和雾度变化率△H：T。-Trx100
AT/%=-
H,-H。
....(2)
其中，T。表示高温测试前薄膜的透光率，H。表示高温测试前薄膜的雾度；T，表示高温测试后薄膜的透光率，H，表示高温测试后薄膜的雾度；△T表示高温测试前后薄膜的透光率变化率，△H表示高温测试前后薄膜的雾度变化率。5.4.3低温试验
取3片～5片A4试样，测试薄膜的透光率T。和雾度H。。将恒温恒湿箱的温度设定为一20℃土2℃，到达设定温度后，将样片放于箱内，恒温250h。取出试样，平衡至室温后，测试透光率T，和雾度Hf。透光率变化率△T的计算见公式（1)，雾度变化率△H的计算见公式（2)。5.4.4高温高湿试验
按GB/T2573中规定的方法测定。取3片～5片A4试样，测试薄膜的透光率T。和雾度H。。采用恒定湿热试验条件，设定试验温度为60℃土2℃，设定试验湿度为90%士3%RH。到达设定参数后，将A4试样放于试验箱内，恒温恒湿250h后取出，待试样恢复至室温后，测试透光率T和雾度H。透光率变化率△T的计算见公式（1)，雾度变化率△H的计算见公式（2)。5.4.5冷热循环试验
取3片5片A4试样，测试薄膜的透光率T。和雾度H。。使用恒温恒湿箱试验，试样在恒温恒湿箱内应水平放置。一个试验周期由两个阶段构成：第一阶段，高温60℃士2℃，相对湿度90%士3%，1h；第二阶段，低温一40℃士2℃，相对湿度0%，1h。高低温转移的时间应不超过1h。循环100次后试验结束，取出试样，待试样恢复至室温后，测试透光率T，和雾度H，。透光率变化率△T的计算见公式（1)，雾度变化率△H的计算见公式（2)。6检验规则
6.1出厂检验
由生产厂的质量检验部门按表4规定的检验频次进行检验，合格后方可出厂。(9)
HG/T5297—2018
检验项目
表4检验频次
厚度、厚度极差、透光率、雾度、铅笔硬度、附着力、表面电阻、收卷质量、表观质量
热收缩率、短期耐候性
长期耐候性
6.2型式检验
6.2.1产品有下列情形之一时，应进行型式检验：6.2.1.1新产品或老产品转厂生产的试制定型鉴定；6.2.1.2正常生产时，每年进行一次；6.2.1.3配方、工艺有较大改变时；6.2.1.4停产半年以上恢复生产时；6.2.1.5出厂检验结果与上次型式检验有较大差异时；6.2.1.6质量监督机构提出检验要求时。6.2.2型式检验应包括本标准规定的全部项目。6.3抽样wwW.bzxz.Net
型式检验的样品从出厂检验合格的样品中抽取，抽取3轴。6.4判定
检验频次
每批次
3个月
产品的各项指标检验，若样本单位的检验结果符合本标准的规定，则判为合格。当检验结果中有一项不符合要求时，可重新抽样，对不合格项抽取两个样本单位进行复检，复检结果合格则判定该批产品为合格，仍有不合格时整批判为不合格。6.5验收
需方有权按标准规定进行产品验收，经检验合格的产品应予以接收。若经检验有不合格项目，则应加倍取样进行复检，以复检结果为准。7标识、包装、贮存和运输
7.1标识
产品的外包装上应注明下列内容：产品名称、商标、型号、厚度、宽度、长度、轴芯、净重、附加信息、生产日期、轴号、物流号、生产厂家、小心轻放和防潮防晒等内容及标识。并应符合GB/T191的规定。
产品的内包装上应注明下列内容：产品名称、执行标准、产品型号、轴号、规格、长度、涂层、面积、净重、生产日期、班次。6
7.2包装
HG/T52972018
产品包装以轴为最小包装单位。成卷供应，整齐卷绕在6寸压光轴芯管上，卷尾用胶粘带粘贴。用铝箔材料包裹整轴后，外用双层阻隔薄膜包装，包装上使用透明胶带粘贴干燥剂，轴芯两端安装塑料堵头和木挡板后打托，用纸箱包装，最外面用缠绕膜捆包封箱并在规定位置贴上标识。包装应能保证产品安全运输的需要，符合GB/T191的规定，注明产品标识号，并附产品合格证。7.3购存
产品应保持原封装，横放保存。产品保存在温度10℃~35℃，相对湿度为40%80%的环境中。
自产品生产之日算起，在本标准规定条件下运输、贮存和使用，产品保质期为12个月。7.4运输
产品在运输过程中不应受日晒、雨淋和剧烈震动的侵害。(11)
打印日期：2018年9月19日
中华人民共和国
化工行业标准
扩散复合聚对苯二甲酸乙二醇酯（PET）薄膜，耐高温透明高阻隔膜、钢锡氧化物（ITO）镀膜用透明聚对苯二甲酸乙二醇酯（PET）硬化薄膜和铟锡氧化物（ITO）镀膜用折射率匹配硬化膜(2018)
HG/T5297~5300—2018
出版发行：化学工业出版社
（北京市东城区青年潮南街13号邮政编码100011)北京科印技术咨询服务公司海淀数码印刷分部880mm×1230mm1/16印张3字数66.2千字2018年7月北京第1版第1次印刷
书号：155025·2469
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//cip.com.cn凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：42.00元
版权所有违者必究
