HG/T 5609-2019.Pressure-sensitive adhesive sheet of thermosensitive graphite.
1范围
HG/T 5609规定了石墨散热压敏胶粘片的定义、要求、试验方法、检验规则以及标志、包装、运输、贮存。
HG/T 5609适用于人工合成石墨散热压敏胶粘片材,不适用于天然石墨散热压敏片材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191-2008包装 储运图示标志
GB/T 1463纤维增强塑料密度和相对密度试验方法
GB/T 2792-2014 胶粘带剥离强度的试验方法
GB/T 4851-2014 胶粘带持粘性的试验方法
GB/T 7125胶粘带厚度的试验方法
GB/T 19466.4-2016塑料差示扫描量热法 (DSC)第4部分:比热容的测定
GB/T 22396压敏胶粘制品术语
HG/T 4139压敏胶粘制品用防粘材料
ASTM E1461用闪光法 测定热扩散率的标准试验方法(Standard Test Method for Thermal Dif-fusivity by the Flash Method)
3术语和定义
GB/T 22396界定的以及下列术语和定义适用于本文件. .
石墨散热压敏胶粘片 pressure-sensitive adhesive sheet of thermosensitive graphite
在人工方法合成的超薄石墨导热膜(单层)的两面分别贴合单面压敏胶粘带、超薄压敏双面胶粘带,外层再复合保护膜胶粘带和离型膜制备构成。结构示意图见图1.
标准内容

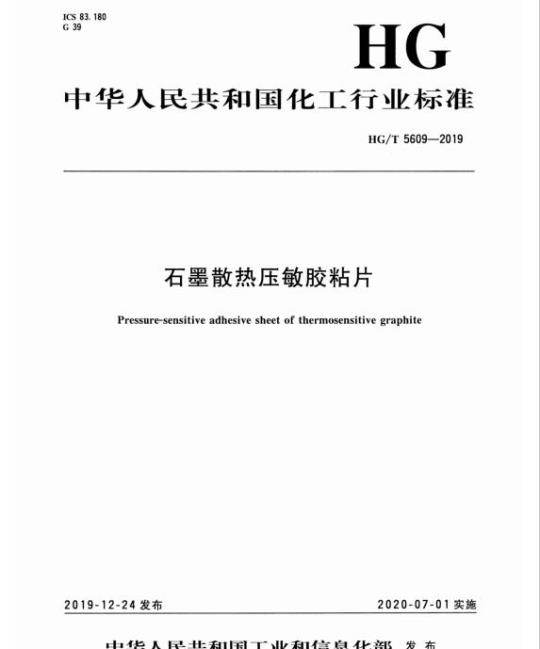

ICS83.180
中华人民共和国化工行业标准
HG/T56085609—2019
汽车用减震密封胶和石墨散热压敏胶粘片(2019)
2019-12-24发布
2020-07-01实施
中华人民共和国工业和信息化部发布rrKaeerkca-
HG/T5608—2019
HG/T5609—2019
汽车用减震密封胶
石墨散热压敏胶粘片
-KaeerKAca-
ICS83.180
中华人民共和国化工行业标准
HG/T5609—2019
石墨散热压敏胶粘片
Pressure-sensitive adhesive sheet of thermosensitive graphite2019-12-24发布
2020-07-01实施
中华人民共和国工业和信息化部发布
rrKacerkca-
本标准按照GB/T1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国胶粘剂标准化技术委员会(SAC/TC185)归口。HG/T5609—2019
本标准起草单位:江苏斯迪克新材料科技股份有限公司、深圳市美信电子有限公司、苏州巨邦新材料科技有限公司、浙江福莱新材料股份有限公司、开平市齐裕胶粘制品科技有限公司、永大(中山)有限公司、东莞市科建检测仪器有限公司、中山新亚洲胶粘制品有限公司、上海橡胶制品研究所有限公司。
本标准主要起草人:金闯、朱先磊、王敏、陈维斌、涂大记、何汉健、罗吉尔、杨永强、苏平、杨建平、王曼卿、杨晓明。
-KaeerKAca-
1范围
石墨散热压敏胶粘片
HG/T5609—2019
本标准规定了石墨散热压敏胶粘片的定义、要求、试验方法、检验规则以及标志、包装、运输、贮存。
本标准适用于人工合成石墨散热压敏胶粘片材,不适用于天然石墨散热压敏片材。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191—2008包装储运图示标志GB/T1463纤维增强塑料密度和相对密度试验方法GB/T2792—2014胶粘带剥离强度的试验方法GB/T4851一2014胶粘带持粘性的试验方法胶粘带厚度的试验方法
GB/T7125
GB/T19466.4—2016塑料差示扫描量热法(DSC)压敏胶粘制品术语
GB/T22396
HG/T4139
压敏胶粘制品用防粘材料
ASTME1461
第4部分:比热容的测定
用闪光法测定热扩散率的标准试验方法(StandardTestMethodforThermalDif-fusivity by theFlash Method)3术语和定义
GB/T22396界定的以及下列术语和定义适用于本文件。石墨散热压敏胶粘片
pressure-sensitive adhesive sheet of thermosensitivegraphite在人工方法合成的超薄石墨导热膜(单层)的两面分别贴合单面压敏胶粘带、超薄压敏双面胶粘带,外层再复合保护膜胶粘带和离型膜制备构成。结构示意图见图1。+++++.
+++++++++++
+++++++
有机硅保护膜胶粘带
单面胶粘带
人工合成石墨片(单层)
超薄双面胶粘带
离型膜
石墨散热压敏胶粘片结构示意图(19)
-KaeerKAca-
HG/T5609—2019
4石墨散热压敏胶粘片的制备及散热原理4.1石墨散热压敏胶粘片的制备
4.1.1在表面平整的钢化玻璃表面将人工合成石墨和单面胶粘带贴合在一起(用1kg重的滚轮来回滚1次),贴合后不能有气泡、褶皱(结构见图2)。11
11111111111111111111111111111t
单面胶粘带
人工合成石墨片(单层)
图2单面胶粘带与人工合成石墨的复合结构4.1.2在表面平整的钢化玻璃表面将上述复合结构(4.1.1)的石墨面和超薄双面胶粘带贴合在一起(用1g重的滚轮来回滚1次),贴合时排掉离型力轻的离型膜,用此离型膜对应的胶面贴合石墨面,贴合后不能有气泡、褶皱(结构见图3)。11111111111111111111111111111////
XXX×XXX××X×XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX)单面胶粘带
人工合成石墨片(单层)
超薄双面胶粘带
贴合时未排掉的双面胶自带离型膜图3人工合成石墨与单面胶粘带、超薄双面胶粘带的复合结构4.1.3在表面平整的钢化玻璃表面将上述复合结构(4.1.2)和有机硅保护膜胶粘带贴合在一起(用1kg重的滚轮来回滚1次),贴合后不能有气泡、褶皱(结构见图4)。+++++++++++++
11111111111111111111111111111111111111
X××XX××XXXXXXXXXXXXXXXX×XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX×XXX×XXXXX有机硅保护膜胶粘带
单面胶粘带
人工合成石墨片(单层)
超薄双面胶粘带
贴合时未排掉的双面胶自带离型膜图4人工合成石墨与单面胶粘带、超薄双面胶粘带、有机硅保护膜胶粘带的复合结构4.1.4在表面平整的钢化玻璃表面将上述复合结构(4.1.3)和离型膜贴合在一起(用1kg重的滚轮来回滚1次),贴合时排掉双面胶自带的剩余一面的离型膜,用此离型膜对应的胶面贴合图1中的离型膜,贴合后不能有气泡、褶皱(结构见图1)。4.2散热原理
通过与现有的散热组件(如大功率LED上的热沉)结合,极大地提高散热效果,也可单独使用在有空间限制要求的电子设备上,如智能手机、液晶面板、超薄笔记本等,将芯片和电池等点热源转换为面热源加速热扩散,达到散热效果。2
-KaeerKAca-
5要求
5.1外观
金属灰黑色,平整光滑的片状薄膜。不充许有未发泡和边缘缺损等现象HG/T5609—2019
由于石墨散热压敏胶粘片中人工合成石墨的层状特性,允许有轻微的掉屑和划痕刮伤。不允许各层的贴合界面间有气泡。5.2
有机硅保护膜胶粘带性能
有机硅保护膜胶粘带性能见表1。表1
厚度/μm
厚度公差/%
剥离强度/(N/cm)
单面胶粘带性能
单面胶粘带性能见表2。
厚度/μm
厚度偏差/μm
剥离强度/(N/cm)
持粘性/h
超薄双面胶粘带性能
超薄双面胶粘带性能见表3。
有机硅保护膜胶粘带性能
0.002~0.008
厚度/μm
厚度偏差/μm
剥离强度/(N/cm)
持粘性/h
单面胶粘带性能
超薄双面胶粘带性能
-KaeerKAca-
HG/T5609—2019
离型膜性能
离型膜性能见表4。
厚度/μm
厚度公差/%
离型力/(N/25mm)
残余粘着率/%
人工合成石墨层性能
离型膜性能
根据人工合成石墨层的厚度不同,石墨层可分为5种,其性能见表5。表5
厚度/μm
热传导率/[W/(m·K)
热扩散率/(mm/s)
密度/(g/cm2)
比热(50℃)/(J/kg)
石墨散热压敏胶粘片性能
人工合成石墨层性能
0.01~0.03
的厚度不同,石墨散热压敏胶粘片可分为5种,其性能见表6。根据人工合成石墨层
(单层)白
表6石墨散热压敏胶粘片性能
石墨层厚度/um
石墨+单面胶+双面胶层厚度/μm厚度/μm
厚度公差/%
剥离强度/(N/cm)
持粘性/h
热传导率/[W/(m·K)
厚度的商定范围界定在符合表1至表5对各层厚度范围规定之和的范围之内。4
-KaeerKAca-
88±12
6试验方法
6.1外观
目测。
2厚度
按照GB/T7125的规定进行测定。6.3
3剥离强度
有机硅保护膜胶粘带
按照GB/T2792—2014中方法1的规定进行测定。6.3.2
单面胶粘带
按照GB/T2792—2014中方法1的规定进行测定。超薄双面胶粘带
按照GB/T2792—2014中方法3的规定进行测定。6.3.4
4石墨散热压敏胶粘片
按照GB/T2792—2014中方法3的规定进行测定。6.4持粘性
胶粘带常温持粘性
HG/T5609——2019
按照GB/T4851一2014中方法A的规定进行测定,试样尺寸为24mm×24mm。2胶粘带高温持粘性
按照GB/T4851一2014中方法G的规定进行测定,试样尺寸为24mm×24mm。3石墨散热压敏胶粘片持粘性
常温同6.4.1,高温同6.4.2。
6.5离型力
按照HG/T4139的规定进行测定。6.6残余粘着率
按照HG/T4139的规定进行测定。6.7热传导率www.bzxz.net
按照ASTME1461规定的方法进行测定。注:采用热导法,激光垂直射入样品。(23)
-KaeerKAca-
HG/T5609—2019
6.8热扩散率
按照ASTME1461规定的方法进行测定。注:采用热导法,微光垂直射人样品。6.9密度
石墨层的密度按照GB/T1463规定的方法进行测定。6.10
石墨层的比热按照GB/T19466.4一2016规定的方法进行测定。7检验规则
7.1组批
以每一批号的石墨散热膜生产的产品为一批,每批不超过5000m。7.2抽样
在总量不少于20%的批产品中随机抽取样品,样品长、宽不小于280mm×280mm。7.3出厂检验
出厂检验项目如下:
a)石墨散热压敏胶粘片的厚度;b)石墨散热压敏胶粘片的热传导率。7.4型式试验
型式试验为本标准的全部技术要求。有下列情况之一时应进行型式试验:正常生产每年进行一次;
原料、工艺有重大改变,可能影响产品性能时;停产6个月以上恢复生产时;
国家质量监督机构或客户提出型式试验要求时。7.5判定
若检验结果有指标不符合要求,应重新加倍取样对不合格项目进行复验,复验结果仍有不合格,则判该批产品为不合格品。
8标志、包装、运输、贮存
8.1标志
在产品包装母卷上应有明显、牢固的标志,其内容包括:产品名称、商标、产品标准编号、批号及生产日期、来数、生产厂名厂址、贮存期限及注意事项。包装上图形标志应符合GB/T191—2008的规定。6
-KaeerKAca-
8.2包装
每卷含石墨散热胶粘片1000片~3000片,用纸箱悬空包装。8.3运输
产品运输时应轻拿、轻放,防止撞击,注意密封,防晒、防潮、防冻。8.4存
HG/T5609—2019
产品贮存在阴凉、干燥、通风的室内。贮存温度以23℃土2℃为宜。在符合所述条件下,自生产之日起产品保质期为至少12个月。(25)
-KaeerKAca-
