GB/T 39924-2021
基本信息
标准号： GB/T 39924-2021
中文名称：旋转式喷头节水评价技术要求
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：981700
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 39924-2021.Technical requirements of water saving evaluation for rotating sprinklers.
1范围
GB/T 39924规定了旋转式喷头节水评价的技术要求和试验方法。
GB/T 39924适用于各种类型灌溉用旋转式喷头的节水评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仪注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 19795.1农 业灌溉设备旋转式喷头 第1 部分:结构和运行要求
3术语和定义
GB/T 19795.1界定的术语和定义适用于本文件。
4技术要求
4.1 基本要求
节水型旋转式喷头的材料.结构和工艺.接口螺纹、性能要求(包括工作压力和驱动机构,适用于配带一个或多个喷嘴的喷头)、结构和零部件、接口螺纹承载性能、常温耐压、高温耐压.喷嘴接口密封性、水量分布特性、喷射高度、工作压力范围和耐久性应符合GB/T 19795.1要求。
4.2喷头密封性
节水型旋转式喷头的喷头密封性应符合表1的规定。
4.3旋转速度均匀性
节水型旋转式喷头的旋转速度均匀性(相对于平均值的最大偏差率)应不大于10.0%。
注:旋转速度均匀性适用于每旋转一圈所需时间大于20s的喷头。
4.4流量一致性
节水型旋转式喷头的流量一致性应符合表 2的规定。
4.5有 效喷洒直径
节水型旋转式喷头的有效喷洒直径(相对于制造厂规定的明示值偏差)应不大于4.0%。
5试验方法
节水型旋转式喷头的喷头密封性、旋转速度均匀性、流量一致性和有效喷洒直径应按照GB/T 19795.1中规定的试验方法和计算方法进行。
1范围
GB/T 39924规定了旋转式喷头节水评价的技术要求和试验方法。
GB/T 39924适用于各种类型灌溉用旋转式喷头的节水评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仪注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 19795.1农 业灌溉设备旋转式喷头 第1 部分:结构和运行要求
3术语和定义
GB/T 19795.1界定的术语和定义适用于本文件。
4技术要求
4.1 基本要求
节水型旋转式喷头的材料.结构和工艺.接口螺纹、性能要求(包括工作压力和驱动机构,适用于配带一个或多个喷嘴的喷头)、结构和零部件、接口螺纹承载性能、常温耐压、高温耐压.喷嘴接口密封性、水量分布特性、喷射高度、工作压力范围和耐久性应符合GB/T 19795.1要求。
4.2喷头密封性
节水型旋转式喷头的喷头密封性应符合表1的规定。
4.3旋转速度均匀性
节水型旋转式喷头的旋转速度均匀性(相对于平均值的最大偏差率)应不大于10.0%。
注:旋转速度均匀性适用于每旋转一圈所需时间大于20s的喷头。
4.4流量一致性
节水型旋转式喷头的流量一致性应符合表 2的规定。
4.5有 效喷洒直径
节水型旋转式喷头的有效喷洒直径(相对于制造厂规定的明示值偏差)应不大于4.0%。
5试验方法
节水型旋转式喷头的喷头密封性、旋转速度均匀性、流量一致性和有效喷洒直径应按照GB/T 19795.1中规定的试验方法和计算方法进行。
标准图片预览
标准内容

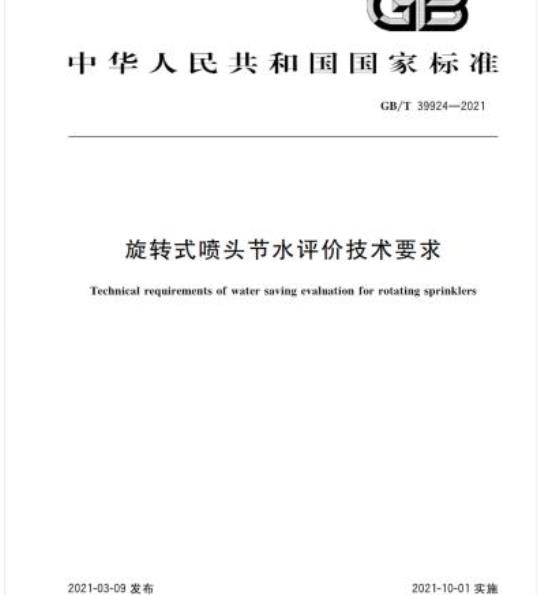

ICS65.060.35
中华人民共和国国家标准
GB/T39924—2021
旋转式喷头节水评价技术要求
Technical requirements of water saving evaluation for rotating sprinklers2021-03-09发布
国家市场监督管理总局
国家标准化管理委员会
2021-10-01实施
本标准按照GB/T1.12009给出的规则起草。本标准由全国节水标准化技术委员会（SAC/TC442)提出并归口。GB/T39924—2021
本标准起草单位：广东达华生态科技有限公司、上海城建职业学院、阜南中远厨卫有限公司、广东达华节水科技有限公司、台州锦格水暖有限公司、台州量标科技信息服务有限公司、北京绿源塑料有限责任公司、中国标准化研究院、国家排灌及节水设备产品质量监督检验中心、安微省产品质量监督检验研究院、浙江圣害休闲用品有限公司、标准联合咨询中心股份公司、中国水利水电科学研究院。本标准主要起草人：王羽、朱双四、方华明、刘业龙、刘珊瑜、胡梦婷、蔡榕、江善虎、王留运、马土永、冯正文、潘怀聪、丁哲宇、将佑华、郎泽恩、杨博普、赵艳、库国钢、刘志烽、李永裕、韩帮军、王平、邱丽琴、卫志东、朱晓辉、潘怀伟、卢成绪、王庆明、姜珊。I
-riKaeerkca-
旋转式喷头节水评价技术要求
本标准规定了旋转式喷头节水评价的技术要求和试验方法。本标准适用于各种类型灌溉用旋转式喷头的节水评价。2
规范性引用文件
GB/T39924—2021
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T19795.1农业灌溉设备旋转式喷头第1部分：结构和运行要求3术语和定义
GB/T19795.1界定的术语和定义适用于本文件。4技术要求
4.1基本要求
节水型旋转式喷头的材料、结构和工艺、接口螺纹、性能要求（包括工作压力和驱动机构，适用于配带一个或多个喷嘴的喷头）、结构和零部件、接口螺纹承载性能、常温耐压、高温耐压、喷嘴接口密封性、水量分布特性、喷射高度、工作压力范围和耐久性应符合GB/T19795.1要求。喷头密封性
节水型旋转式喷头的喷头密封性应符合表1的规定。表1喷头密封性要求
旋转轴承处泄漏量
（公称流量Q≤0.25m/h）www.bzxz.net
评价指标
旋转轴承处泄漏量相对于试验压力下喷头流量（0.25m*/h<公称流量Q<5.0m/h）旋转轴承处泄漏量相对于试验压力下喷头流量（5.0m2/h<公称流量Q30m*/h）
旋转轴承处泄漏量相对于试验压力下喷头流量（公称流量Q>30m/h）
-rKaeerKa-
节水评价值
0.004m2/h
GB/T39924—2021
旋转速度均匀性
节水型旋转式喷头的旋转速度均勾性（相对于平均值的最大偏差率）应不大于10.0%注：旋转速度均匀性适用于每旋转一圈所需时间大于20s的喷头。4.4
流量一致性
节水型旋转式喷头的流量一致性应符合表2的规定。表2流量一致性要求
评价指标
规定试验压力下喷头流量的变化量（公称流量Q≤0.25m/h）
规定试验压力下喷头流量的变化量（公称流量Q>0.25m2/h）
有效喷酒直径
节水评价值
节水型旋转式喷头的有效喷洒直径（相对于制造厂规定的明示值偏差）应不大于4.0%。试验方法
节水型旋转式喷头的喷头密封性、旋转速度均匀性、流量一致性和有效喷酒直径应按照GB/T19795.1中规定的试验方法和计算方法进行。2
-rrKaeerKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T39924—2021
旋转式喷头节水评价技术要求
Technical requirements of water saving evaluation for rotating sprinklers2021-03-09发布
国家市场监督管理总局
国家标准化管理委员会
2021-10-01实施
本标准按照GB/T1.12009给出的规则起草。本标准由全国节水标准化技术委员会（SAC/TC442)提出并归口。GB/T39924—2021
本标准起草单位：广东达华生态科技有限公司、上海城建职业学院、阜南中远厨卫有限公司、广东达华节水科技有限公司、台州锦格水暖有限公司、台州量标科技信息服务有限公司、北京绿源塑料有限责任公司、中国标准化研究院、国家排灌及节水设备产品质量监督检验中心、安微省产品质量监督检验研究院、浙江圣害休闲用品有限公司、标准联合咨询中心股份公司、中国水利水电科学研究院。本标准主要起草人：王羽、朱双四、方华明、刘业龙、刘珊瑜、胡梦婷、蔡榕、江善虎、王留运、马土永、冯正文、潘怀聪、丁哲宇、将佑华、郎泽恩、杨博普、赵艳、库国钢、刘志烽、李永裕、韩帮军、王平、邱丽琴、卫志东、朱晓辉、潘怀伟、卢成绪、王庆明、姜珊。I
-riKaeerkca-
旋转式喷头节水评价技术要求
本标准规定了旋转式喷头节水评价的技术要求和试验方法。本标准适用于各种类型灌溉用旋转式喷头的节水评价。2
规范性引用文件
GB/T39924—2021
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T19795.1农业灌溉设备旋转式喷头第1部分：结构和运行要求3术语和定义
GB/T19795.1界定的术语和定义适用于本文件。4技术要求
4.1基本要求
节水型旋转式喷头的材料、结构和工艺、接口螺纹、性能要求（包括工作压力和驱动机构，适用于配带一个或多个喷嘴的喷头）、结构和零部件、接口螺纹承载性能、常温耐压、高温耐压、喷嘴接口密封性、水量分布特性、喷射高度、工作压力范围和耐久性应符合GB/T19795.1要求。喷头密封性
节水型旋转式喷头的喷头密封性应符合表1的规定。表1喷头密封性要求
旋转轴承处泄漏量
（公称流量Q≤0.25m/h）www.bzxz.net
评价指标
旋转轴承处泄漏量相对于试验压力下喷头流量（0.25m*/h<公称流量Q<5.0m/h）旋转轴承处泄漏量相对于试验压力下喷头流量（5.0m2/h<公称流量Q30m*/h）
旋转轴承处泄漏量相对于试验压力下喷头流量（公称流量Q>30m/h）
-rKaeerKa-
节水评价值
0.004m2/h
GB/T39924—2021
旋转速度均匀性
节水型旋转式喷头的旋转速度均勾性（相对于平均值的最大偏差率）应不大于10.0%注：旋转速度均匀性适用于每旋转一圈所需时间大于20s的喷头。4.4
流量一致性
节水型旋转式喷头的流量一致性应符合表2的规定。表2流量一致性要求
评价指标
规定试验压力下喷头流量的变化量（公称流量Q≤0.25m/h）
规定试验压力下喷头流量的变化量（公称流量Q>0.25m2/h）
有效喷酒直径
节水评价值
节水型旋转式喷头的有效喷洒直径（相对于制造厂规定的明示值偏差）应不大于4.0%。试验方法
节水型旋转式喷头的喷头密封性、旋转速度均匀性、流量一致性和有效喷酒直径应按照GB/T19795.1中规定的试验方法和计算方法进行。2
-rrKaeerKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
