GB/T 39098-2020.Ships and marine technology-Shipboard fire-fighters' outfits(protective clothing , gloves , boots and helmet).
1范围
GB/T 39098规定了船舶消防员在船舶灭火时使用的防护服.手套、靴子和头盔的设计要求、性能要求.测试方法、维护保养和标记等。
GB/T 39098规定的装备适用于固定式灭火系统启动前对中小型火灾的扑救,不适用于消防员进入火场时穿着使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 1421:1998橡胶或塑料涂层织物 拉伸 强度和断裂伸长的测定(Rubber or plastics- coated fabrics- Determination of tensile strength and elongation at break)
ISO 4674-1:2003橡胶或塑料涂层织物抗扯强度测定 第1部分:恒速扯裂法( Rubber-or plastics-coated fabrics- Determination of tear resistance- Part 1 :Constant rate of tear methods)
ISO 4920纺织品织物耐表 面湿润(喷雾试验)性的测定[Textiles-Determination of resistance to surface wetting(spray test)of fabrics]
ISO 6487:2002道路车辆冲 击试验测量技术仪 器设备(Road vehicles- Measurement techniques in impact tests- Instrumentation)

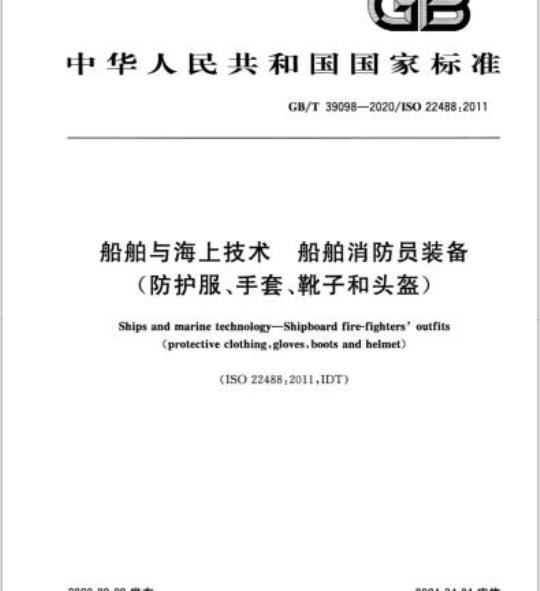

ICS47.020.20
中华人民共和国国家标准
GB/T39098—2020/ISO22488.2011船舶与海上技术
船舶消防员装备
（防护服、手套、靴子和头盔）Ships and marine technology-Shipboard fire-fighters' outfits(protectiveclothing,gloves,bootsandhelmet)(ISO22488:2011,IDT)
2020-09-29发布
国家市场监督管理总局
国家标准化管理委员会
2021-04-01实施
GB/T39098—2020/ISO22488:2011前言
2规范性引用文件
术语和定义
设计要求
性能要求和测试方法
附加要求·
维护保养说明
附录A（规范性附录）
附录B（规范性附录)
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（规范性附录）
附录G（规范性附录）
参考文献bZxz.net
反射/荧光材料布置
靴子设计款式
靴子评估
面屏耐火测试
面屏抗冲法
面屏视角范围测试
移动测试
-rrKaeerKca
本标准按照GB/T1.1—2009给出的规则起草。GB/T39098—2020/IS022488:2011本标准使用翻译法等同采用ISO22488：2011船舶与海上技术船舶消防员装备（防护服、手套、靴子和头盔）》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T3923.1一2013纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定（条样法)(ISO13934-1：1999MOD)
GB/T4745—2012纺织品防水性能的检测和评价沾水法（ISO4920：2012,MOD）本标准做了下列编辑性修改：
-5.2.3和5.2.4中平均热辐射指数增加了单位s”，本标准由全国船用机械标准化技术委员会（SAC/TC137）提出井归口。本标准起草单位：中国船舶工业综合技术经济研究院、福建天广消防有限公司、东台市江海救生消防设备有限公司、南通海舟船舶设备有限公司、东台市东方船舶装配有限公司、国家船舶装产品质量监督检验中心、中国船级社江苏分社、热视际河北科技有限公司。本标准主要起草人：郭颖钊、孙猛、缪永明、姜杰、厉梁、何丽君、黄亚树、陈贤雷、杨鹏。I
rKaeerkca-
1范围
GB/T39098—2020/ISO22488:2011船舶与海上技术船舶消防员装备（防护服、手套、靴子和头盔）本标准规定了船消防员在船舶灭火时使用的防护服、手套、靴子和头盔的设计要求、性能要求、测试方法、维护保养和标记等，
本标准规定的装备适用于固定式灭火系统启动前对中小型火灾的扑数，不适用于消防员进入火场时穿着使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO1421.1998橡胶或塑料涂层织物拉伸强度和断裂伸长的测定（Rubber-orplastics-coatedfabricsDetermination of tensile strength and elongation at break)ISO4674-1：2003橡胶或塑料涂层织物抗扯强度测定第1部分：恒速扯裂法（Rubber-orplastics-coated fabrics-Determinationof tear resistance—Part 1:Constant rate of tear methods)ISO4920纺织品织物耐表面湿润（喷雾试验）性的测定[TextilesDeterminationofresistanceto surface wetting(spray test)of fabricsISO6487：2002道路车辆冲击试验测量技术仪器设备（RoadvehiclesMeasurementtech-niques in impact tests-Instrumentation)ISO6330，2000纺织品织物试验的家庭洗涤和干燥程序（Textiles—Domesticwashinganddrying procedures for textile testing)ISO6942：2002防护服隔热阻燃保护服试验方法：材料和材料组合受辐射热源影响时的热性能评价(Protective clothingProtection against heat and fireMethod of test：Evaluationof materialsand material assemblies when exposed toa sourceof radiant heat)ISO9151隔热阻燃防护服暴露于火焰时热传导性能的测定（Protectiveclothingagainst heatand fire-Determination of heat transmission upon exposureto flame)ISO11612：2008隔热阻燃防护服隔热服试验方法和性能要求（Clothingforprotectionagainstheat and flameTest methods and performance requirements for heat-protective clothing)ISO13934-1纺织品：织物拉伸性能第1部分：使用条样法测定最大拉伸强力和伸长率（TextilesTensile properties of fabricsPart l,Determination of maximum force and elongation at maxi-mum force using the strip method)ISO15025：2000防护服阻燃性能限定火焰蔓延的阻燃试验方法（Protectiveclothing—Protection againstflame-Method oftest for limited flame spread)ISO15383：2001消防手套试验室试验方法和性能要求（Protectiveglovesforfirefighters-Laboratorytestmethodsandperformancerequirements)ISO17493隔热服和设备使用热空气循环炉进行抗热对流测试试验方法（Clothingandequipment for protection against heatTest method for convective heat resistance using a hot air1
rrKaeerkca-
GB/T39098—2020/IS022488:2011circulating oven)
ISO20344：2004个人防护装备鞋类试验方法（Personalprotectiveequipment—Testmethodsfor footwear)
ISO20345，2004个人防护装备安全鞋类（PersonalprotectiveequipmentSafetyfootwear）EN471—2003专业高可视性警示服试验方法和要求（2007年修正）（Highvisibilityclothingfor professional use-Test methods and requirements,as amended in2007)3术语和定义
下列术语和定义适用于本文件。3.1
续燃时间afterflametime
在规定的试验条件下，移开点火源后，材料持续有焰燃烧的时间。3.2
阴燃时间afterglowtime
在规定的试验条件下，当火焰熄灭或移开点火源后，材料持续无焰燃烧的时间。3.3
closuresystem
服装闭合系统
系紧防护服上开口的方法，包括实现服装安全封闭的多种方法。注；一个封闭系统不包括接缝，3.4
阻燃性flame-resistant
材料延缓火焰传播的特性。
garment
单层或多层布料的单件衣服。
硬质辅件hardware
防护服的非织物成分，包括由金属或塑料材料制成的成分。例：拉链，钩和环以及其他紧固件。3.7
热应激heatstress
由于防护服破裂导致热流辐射引起的有可能会对穿戴人员躯体造成恶劣影响的温度上升。3.8
孔hole
在试验试样或材料上由熔化、发光或燃烧引起的不小于5mm×5mm大小的破损。3.9
本质阻燃性材料
inherentlyflame-resistantmaterial选用的其本身具备不可燃或阻燃特性纤维材料。3.10
最内层材料
innermost material
复合成分组件最内层的材料。
rKaeerkAca-
服装最里层innermostsurfaceofgarment服装贴近身体一侧的最内层材料。熔化的碎片moltendebris
在试验过程中从试样熔化滴落的材料，并且滴落时未燃烧。多层面料复合结构multilayerclothingassemblyGB/T39098—2020/ISO22488:2011按服装穿着顺序排列的多层面料，可包含多层材料，材料可以是组合材料或多层布料。outermaterial
外层材料
防护服的最外层材料。
protectiveclothing
防护服
消防员进行灭火敦援时穿的用来对驱干、颈部、手臂和腿部（不包括头部、手部和脚）进行防护的专用服装。
retroreflectivematerial
逆向反射材料
可将人射光束沿相反方向反射回去的材料。3.17
接缝seam
服装上通过缝纫或其他方式持续连接材料两边的交界处。3.18
自熄性
Eself-extinguishing
在指定的试验条件下，当移走点火源后熄灭火焰的特性。4设计要求
4.1一般要求
4.1.1防护服、手套、靴子和头盔设计时应考虑应用于船舶灭火的灵活性，且能在防护服外面穿戴空气呼吸装置。
4.1.2装配在防护服、手套，靴子和头盔的硬质辅件不能因热传递对穿戴者造成伤害。硬质辅件的设计和安装应考虑耐腐蚀以及本标准规定的其他性能。4.2防护服
4.2.1防护服包括连体防护服或由上衣和裤子组成的分体防护服，应能对消防员的上下躯干、颈部、手臂和腿部进行防护，不包括头部、手部和脚部。4.2.2若防护服、手套或靴子由多层材料构成，这些应永久地连接在一起，否则应提供明确的穿戴提示。
4.2.3若防护服不能进行有效保护，则应选择和配置服装闭合系统。闭合系统的选择和配置不应破坏防护服的防护等级。
4.2.4防护服领口和袖口的设计和尺寸应防止火花或火焰进入，可以结合头盔和手套来实现。所有带有外部开口的口袋和开叉应设置一个封闭系统或覆盖一个保护盖，该保护盖应被缝合或能够闭合以防3
rKaeerkAca-
GB/T39098—2020/IS022488.2011止火花或火焰进人。
4.2.5测试者穿着尺寸合适的衣服两侧手臂举起时，上衣和裤子的重叠部分不应小于300mm。在穿着防护服时，衣服和裤子，手套或靴子间重叠处的测试者皮肤不应暴露在外。4.2.6防护服应覆盖到靴帮部位。4.2.7按照附录A的规定，防护服应装有最小宽度为50mm，并能在防护服上全方位可视的反射/荧光性能的组合材料。按照EN471一2003中6.1规定的试验方法，在入射角为5\和观察角为0.2的情况下测得逆向反射/荧光材料的反射系数，其结果应符合EN471一2003的要求。逆向反射/荧光材料应符合EN471—2003中5.1.1的规定。4.3手套
手套应符合ISO15383：2001中的Ⅱ级要求。4.4靴子
船舶消防员的靴子应符合以下要求：款式设计应按照附录B的规定；
符合ISO20345：2004中I级或Ⅱ级的要求；一符合本标准规定的附加功能和试验要求。4.5头盔
4.5.1头盔应配有披肩与面屏，保护穿戴人员的面部、头部和颈部不受热侵害。4.5.2头盔设计应满足可与消防员空气呼吸装置面屏一起使用的需求。4.5.3头盔应配有下额带或其他调节方式以便将其紧固在穿戴人员头上。4.5.4头盔内部应配有调节装置。可使穿戴人员在不使用工具的情况下轻松操作，当这种调整适用于多种头围尺寸时，制造商捷供的产品说明中应给出相应说明。4.5.5头盔材料应具阻燃性或自熄性。4.5.6头盔应具有绝缘性能防止穿戴人员触电。4.5.7头应在穿戴人员的头部和披肩之间以及头部和头盔之间提供间隙，4.5.8当穿戴时，在头盔与头部接触或可能接触的任何部分都不应存在尖锐的边缘、粗糙部位或突出物，否则可能导致穿戴人员不适或受伤。4.5.9头盔上面屏应基本无色透明且无变形。5性能要求和测试方法
5.1总体要求和抽样要求
5.1.1总体要求
除非另有规定，所有收到的材料均应进行测试。5.1.1.1
在所有表面试验中，除非另有规定，最外层表面应为暴露面。5.1.2抽样
抽取的材料试样和服装结构试样都应具有代表性5.1.2.2
除非另有规定，每个测试所需试样的数量和尺寸都应满足相关标准要求。4
rKaeerkAca-
5.2防护服
5.2.1预处理
5.2.1.1金属材料
GB/T39098—2020/IS0224882011在进行5.2.2、5.2.3、5.2.4和5.2.7中提及的测试前，金属材料应按照ISO11612：2008附录B的要求做机械预处理，除了机械预处理进行1000次的可免测试。5.2.1.2非金属材料
5.2.1.2.1除非有特殊说明，在进行5.2.2、5.2.3、5.2.4和5.2.7描述的测试前，本质阻燃性材料应按ISO6330：2000流程2A的要求，以(60士3)℃温水清洗，以及流程E烘干）进行烘干，或按照ISO3175-1干洗5次。如果既可水洗也可干洗，则试样仅作水洗。5.2.1.2.2除非有特殊说明，在进行5.2.2、5.2.3、5.2.4和5.2.7描述的测试前，非本质阻燃材料应按ISO6330：2000流程2A的要求，以（60士3)℃温水清洗，以及流程E（烘干）进行烘干，或按照ISO3175-1干洗50次。如果既可水洗也可干洗，则试样仅作水洗。5.2.1.3预处理后，防护服的材料收缩率不应超过3%。5.2.2阻燃性能测试
5.2.2.1材料（含反射/荧光材料）应按照ISO15025：2000的程序A进行测试。按规定，为了能够按照ISO15025所规定的尺寸采集试样，反光标志条的材料应与外层材料一同测试。应符合以下规定测试试样不应在项部或任何一侧的边缘上呈现火焰；a)
测试试样在任何层上不应有孔，用于热防护以外的其他防护类型（例如，防止液体渗漏）的最外b)
层或最重层，可以免除：
测试试样不应出现燃烧或熔化的碎片；续燃时间的平均值不应超过2S；d)
阴燃时间的平均值不应超过2 s。e)
5.2.2.2裤腿和袖子的易翻转内部部件和可能暴露在火焰中的其他内部材料，例如外套折边10cm内的材料，以及不同于外部部件、内部部件，也应按照5.2.2.1的要求进行测试。5.2.2.3试验试样应包括装在防护服最外表面的所有材料和标签。5.2.3热传递（火焰）测试
当按照ISO9151的要求，以80kW/m的热通量进行测试时，传热指数的平均值应满足以下要求：对于部件组合或多层面料组合，平均热传递指数HTI≥13s，平均热传递指数（HTI一a)
HT)≥4S;
b）分体防护服的裤子和连体防护服裤档下面的裤腿部，平均热传递指数HTIa≥10s，平均热传递指数(HTI—HTIa)≥3S。
注：平均热传递指数HTIz和HTIz是将服装最内表面的温度从试验开始时的值分别提高24C和12℃所需的时间。
5.2.4热传递（辐射）测试
当按照ISO6942的要求，以40kW/m的热通量进行测试时，辐射传热指数的平均值（RTHI)应满足以下要求：
-rrKaeerKAca-
GB/T39098—2020/ISO22488：2011a）对于部件组合或多层面料组合，平均热辐射指数RHTIa≥18s，平均热辐射指数（RHTI24一RHTI)≥4$;
b）分体服装的裤子和整体服装裤档下面的裤腿部，平均热辐射指数RHTIa≥10s，平均热辐射指数(RHTI-RHTI2)≥3s。
注：平均热辅射指数RHTIa和RHTIz是将服装最内表面的温度从试验开始时的值分别提商24C和12℃所需的时间。
5.2.5拉伸强度和撕裂强度测试
按ISO4674-1：2003方法B测试撕裂强度，按ISO1421方法1（金属材料）或ISO13934-1（非金属材料）测试拉伸强度时，外层材料在经向和纬向的最小拉伸力和撕裂力应为：a）拉伸强度≥450N；
b）撕裂强度≥25N。
5.2.6耐高温测试
按ISO17493的要求在180C下进行测试时，防护服组件的各材料不应熔化、熔滴、分离或被点燃。所有材料的收缩率不应超过5%。测试后，暴露在衣服外面的硬质附件功能应正常，闭合系统可打开。反射/荧光材料不应熔化、熔滴、分离或被点燃。5.2.7表面抗湿性能测试
按照ISO4920的要求进行测试时，外层材料的防水等级不应低于4级。5.2.8缝线
5.2.8.1拉伸强度
在夹持距离250mm，恒动速率为（300土20）mm/min条件下进行测试时，抽取10个消防服缝线的测试试样，拉伸强度不应低于20N。5.2.8.2受热时剩余拉伸强度
应按照IS017493的要求，将试样暴露于（180士5）℃高温下5min后，再进行5.2.8.1中描述的拉伸强度测试。所有试样的拉伸强度不应低于16N。5.3乾子
5.3.1抽样和环境
靴子的最小抽样数量以及每一试样的测试数量应符合ISO20344规定及表1的要求，除非另有规定，试验试样应尽可能从整只靴子上采集。如果不能从整只靴子上获取足够尺寸的试样，则可从与该部位使用相同工艺处理方式以及原材料品种的材料上获取试样代替，并需在报告上说明。当要求对三种尺寸的每种试样都进行测试时，应包据最大尺寸、最小尺寸和中间尺寸。除非另有规定，所有试验部件在测试前应在（23士2)C的温度条件和（50士5）%的相对湿度条件下至少存放48h。除非另有规定，经上述环境条件存放后到试验开始的时间不应超过10min。除非测试方法另有说明，每个测试试样应分别满足指定要求。6
-rrKaeerKAca-
鞋带熔化
缝线熔化
热传导
热辐射
阻燃性
一般要求
GB/T39098-—2020/ISO22488:2011表1
测试试样或样片的最少数量
要求章条号
5.3.2.2.1
5.3.2.2.2
5,.3.2.2.2.1
5.3.2.2.2.2
5.3.2.2.2.3
试样数量
三根鞋带
三根缝线
船用消防靴应符合表2的要求和表3中的五种选择之一。本标准只适用于含固定性鞋垫的靴子。表2
靴子整体
靴底性能
脚趾防护
船用消防靴总体要求
国际标准
ISO203452004
靴帮高度
特定的人体工程学特征
防漏性
防水性
阻燃性
靴帮/大底结合强度
耐热接触性
靴底隔热性能
靴座吸能性
防穿刺
般要求
内包头长
耐冲击
耐挤压
金属靴头耐腐蚀性
非金属靴头耐腐蚀性
rKaeerkAca-
本标准
5.3.2.2.2.3
每个试样测试件数量
分类（ISO20345：2004)
标记或代码
GB/T39098—2020/ISO22488.2011分类
前帮/后帮村里
后帮村里
整线/鞋带熔化
气眼和饰扣等后附配件
跖骨防护
脚踝防护
撕裂强度
拉伸性能
水蒸气渗透性和系数测试
六价络含量
渗水性和吸水性
耐热辐射性能
靴帮结构
缝线熔化
热辅射
阻燃性
撕裂强度
耐磨性能
水蒸气渗透性和系数测试
六价铬含量
撕裂强度
耐磨性能
水蒸气渗透性和系数测试
六价络含量
拉伸强度
六价铬含量
六价络含量
吸水性和解吸性
耐磨性能
拉伸强度
耐磨性能
耐弯折
水解作用
表2（续）
国际标准
ISO20345,2004
本标准
5.3.2.2.1
5.3.2.2,2
5.3.2.2.2.2
rKaeerkAca-
分类（ISO20345：2004)
标记或代码
内层粘合强度
防油性
防滑部分和设计
花纹高度
耐热接触性
表中特定分类要求适用性表示如下：x
表2（续）
国际标准
ISO20345:2004
本标准
GB/T39098—2020/IS022488：2011分类(ISO20345；2004)
5.3.2.3.1
标记或代码
表示适用要求。在某些情况下，要求仅与特定的材料类别相关（如皮革组件的pH值），但这并不意味着其他材料不能用。
表示如果存在特殊组件，要求适用。表示当有特定功能要求时，要求适用，N/A指不适用
如果没有X，O或*，指不适用要求。表3内里和内底的基本要求
待评估组件
(有内底）
无内里
有跟底座
全内里，
不可移除
全内里，可移除、
可渗水”
全内里，可移除、
不可渗水”
X指可适用要求。
，仅适用皮革类。
内底和内里
在一起
要求（参照ISO20345)
吸水/解水性
耐磨损性
(5.7.4.1)
靴底的渗水测试是指按照ISO20344；2004中7.2，水能在60s内或更短时间进人，5.3.2.2
5.3.2.2.1
鞋带和缝线
六价铬含量
按照5.3.3.1的要求测试时，鞋带和缝线不应熔化、熔滴或燃烧，且应保证功能正常。rKaeerkAca-
耐磨损性
(5.7.4.2)
