DL/T 1689-2017
基本信息
标准号： DL/T 1689-2017
中文名称：气体绝缘金属封闭开关设备状态检修导则
标准类别：电力行业标准(DL)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：9121793
标准分类号
关联标准
出版信息
相关单位信息
标准简介
DL/T 1689-2017.Guide for condition based maintenance strategy of gas insulated switchgear.
1范围
DL/T 1689规定了运行中气体绝缘金属封闭开关设备状态检絛的时间、内容和类别。
DL/T 1689适用于系统电压等级为110 (66) kV~750kV的气体绝缘金属封闭开关设备(简称GIS)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
DL/T 393输变电设 备状态检修试验规程
DLT 1250气体绝缘金属封闭开关设备带电超声局部放电检测应用导则
DL/T 1688-2017 气体绝缘金属封闭开关设备状态评价导则
3术语和定义
下列术语和定义适用于本标准。
3.1检修时间naintenance time
设备下次检修试验的时机。
3.2检修类别maintenance class
按设备检修性质涉及范围对检修工作的分类。分为A、B、C、D四类检修。其中A、B、C类是停电检修，D类是不停电检修。
3.2.1
A类检修maintenance of class A
设备本体整体性检查、维修、更换及相关试验。
3.2.2B类检修maintenance of class B
设备局部性的检修，部件的解体检查、维修、更换及相关试验。
3.2.3C类检修maintenance of class C
设备常规性检查、试验及维修。
3.2.4 D类检修maintenance ofclass D
设备在不停电状态下进行的带电测试、外观检查和维修。
3.3设备状态condition of equipment
按设备各部件及其状态量评价情况，对设备状态做的分类。分为正常、注意、异常和严重四种状态。
[DL/T 1688- 2017, 术语和定义3.3]
1范围
DL/T 1689规定了运行中气体绝缘金属封闭开关设备状态检絛的时间、内容和类别。
DL/T 1689适用于系统电压等级为110 (66) kV~750kV的气体绝缘金属封闭开关设备(简称GIS)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
DL/T 393输变电设 备状态检修试验规程
DLT 1250气体绝缘金属封闭开关设备带电超声局部放电检测应用导则
DL/T 1688-2017 气体绝缘金属封闭开关设备状态评价导则
3术语和定义
下列术语和定义适用于本标准。
3.1检修时间naintenance time
设备下次检修试验的时机。
3.2检修类别maintenance class
按设备检修性质涉及范围对检修工作的分类。分为A、B、C、D四类检修。其中A、B、C类是停电检修，D类是不停电检修。
3.2.1
A类检修maintenance of class A
设备本体整体性检查、维修、更换及相关试验。
3.2.2B类检修maintenance of class B
设备局部性的检修，部件的解体检查、维修、更换及相关试验。
3.2.3C类检修maintenance of class C
设备常规性检查、试验及维修。
3.2.4 D类检修maintenance ofclass D
设备在不停电状态下进行的带电测试、外观检查和维修。
3.3设备状态condition of equipment
按设备各部件及其状态量评价情况，对设备状态做的分类。分为正常、注意、异常和严重四种状态。
[DL/T 1688- 2017, 术语和定义3.3]
标准图片预览
标准内容

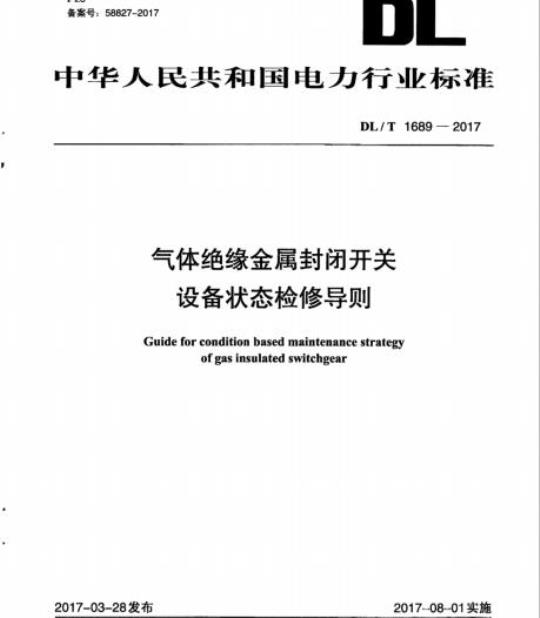

ICS29.240
备案号：58827-2017
中华人民共和国电行业标准
DL/T1689—2017
气体绝缘金属封闭开关
设备状态检修导则
Guide for condition based maintenance strategyof gas insulated switchgear
2017-03-28发布
国家能源局
2017-08-01实施
范围·
........+
规范性引用文件
术语和定义
检修时间
检修内容
检修类别
附录A（资料性附录）GIS状态量劣化检修内容明细表.
DL/T1689-2017
.......E..........
DL/T1689—2017
本标准按照GB/T1.1-一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准由中国电力企业联合会提出。本标准由全国电力设备状态维修与在线监测标准化技术委员会归口。本标准主要起草单位：中国电力科学研究院。本标准参加起草单位：国网浙江省电力公司电力科学研究院、国网湖南省电力公司、国网河北省电力公司、国网江苏省电力公司电力科学研究院、国网宁夏电力公司电力科学研究院、国网湖北省电力公司检修公司。
本标准主要起草人：阎春雨、邹国平、吴立远、毕建刚、彭江、邵先军、孙翔、刘浩军、王威、闫晔、王绍安、程鹏、袁帅、是艳杰、常文治、许渊、弓艳朋、杨圆、杨宁、雷红才、赵科、刘胜军、周广、张庆恒。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
1范围
DL/T1689—2017
气体绝缘金属封闭开关设备状态检修导则本标准规定了运行中气体绝缘金属封闭开关设备状态检修的时间、内容和类别。本标准适用于系统电压等级为110（66）kV～750kV的气体绝缘金属封闭开关设备（简称GIS）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DL/T393输变电设备状态检修试验规程DL/T1250气体绝缘金属封闭开关设备带电超声局部放电检测应用导则DL/T1688—2017气体绝缘金属封闭开关设备状态评价导则3术语和定义
下列术语和定义适用于本标准。3.1
检修时间maintenancetime
设备下次检修试验的时机。
检修类别maintenanceclass
按设备检修性质涉及范围对检修工作的分类。分A、B、C、D四类检修。其中A、B、C类是停电检修，D类是不停电检修。
A类检修
maintenanceof classA
设备本体整体性检查、维修、更换及相关试验。3.2.2
maintenance of class B
B类检修
设备局部性的检修，部件的解体检查、维修、更换及相关试验。3.2.3
maintenance of class C
C类检修
设备常规性检查、试验及维修。3.2.4
D类检修
maintenance ofclassD
设备在不停电状态下进行的带电测试、外观检查和维修。3.3此内容来自标准下载网
设备状态condition of eguipment按设备各部件及其状态量评价情况，对设备状态做的分类。分为正常、注意、异常和严重四种状态。
[DL/T1688—2017，术语和定义3.3]1
DL/T1689—2017
正常状态 normal condition
各状态量处于稳定且在规程规定的警示值、注意值（简称标准限值）以内，设备可以正常运行。[DL/T1688—2017，术语和定义3.3.1]3.3.2
注意状态 attentive condition单项（或多项）状态量变化趋势朝接近标准限值方向发展，但未超过标准限值，设备仍可以继续运行，但应加强运行中的监视。［DL/T1688-2017，术语和定义3.3.2]3.3.3
异常状态abnormal condition
单项重要状态量变化较大，已接近或略微超过标准限值，设备应重点监视运行，并适时安排停电检修。
［DL/T1688—2017，术语和定义3.3.3]］3.3.4
严重状态seriouscondition
单项重要状态量严重超过标准限值，设备应尽快安排停电检修。［DL/T1688—2017，术语和定义3.3.4]4总则
4.1实施原则
应遵循“应修必修，修必修好”的原则，依据设备状态评价的结果，考虑设备风险因素，动态制定设备的检修策略，舍理安排检修计划和内容。4.2新投运设备检修
新投运设备投运初期按DL/T393规定，110（66）kV及以上的新设备投运后1年～2年应安排停电例行试验，同时还应对设备及其附件（包括电气回路及机械部分）进行全面检查。4.3老旧设备检修
对于运行时间超过30年的老旧设备，应加强设备巡视检、带电检测及停电试验，宜根据厂家要求，结合设备运行状况及评价结果，对检修计划及内容进行调整。4.4停电例行试验周期计算
应按DL/T393规定的试验周期要求开展停电例行试验。若结合检修停电开展全部要求的停电例行试验项目，试验周期可重新开始计算。4.5停运设备
停运6个月以上重新投运前的设备，应进行例行试验。5检修时间
不停电进行的专项巡视、带电检测、带电作业及维护保养等，宜根据设备状态及DL/T393等相关标准要求的周期开展。
DL/T1689—2017
停电检修时间应根据设备状态，并综合备品备件、负荷转移、厂家要求等确定，GIS设备停电检修时间决策见表1。在检修作业前，注意、异常、严重状态的设备应根据状态的发展趋势及时开展巡检和带电检测工作。
表1GIS设备停电检修时间决策表设备状态
推荐检修时间
正常状态
正常周期或延长一年
注意状态
不大于正常周期
异常状态
适时安排
严重状态
尽快安排
检修计划宜根据具体设备检修时间，协调同站和同间隔相关设备停电检修时间统一安排，避免重复停电。
6检修内容
检修内容应根据各部件状态量的劣化情况，综合备品备件、负荷转移、厂家要求等综合制定，各部件状态量劣化时推荐的检修内容参见附录A。所有停电检修内容宜集中完成。7检修类别
检修类别应根据本次执行的检修内容确定，分为A、B、C、D四类，GIS检修类别及对应的检修内容见表2。
A类检修主要包括现场各部件的全面解体检修，返厂检修，断路器、隔离开关及接地开关、电流互感器、避雷器等主要部件的更换等。B类检修主要包括断路器、隔离开关及接地开关、电流互感器、避雷器等主要部件的处理，其他部件局部缺陷检查处理和更换等。C类检修主要包括按DL/T393规定进行停电的例行试验，电机和设备外壳防腐处理、瓷套外表积污的清扫、设备的干燥处理、有漏点的气室处理等清扫、检查、维修工作。D类检修主要包括专业巡检，带电检测，接地连接防锈处理、基础架构紧固处理、密度继电器加装防雨罩等维护保养，以及断路器气体管道、带截止阀的SF。气体压力表、设备标识等部件的更换。依据表2的分类原则，GIS状态量劣化检修内容明细表参见附录A。表2GIS检修类别及对应的检修内容检修类别
A类检修
B类检修
检修条件
检修内容
A.1现场各部件的全面解体检修
A.2返厂检修
A.3主要部件更换
A.3.1断路器
A.3.2隔离开关及接地开关
A.3.3电流互感器
A.3.4避雷器
A.3.5电压互感器
A.3.6套管
A.3.7母线
A.4相关试验
B.1主要部件处理
B.1.1断路器
B.1.2隔离开关及（检修或快速）接地开关B.1.3电流互感器
B.1.4避雷器
电压互感器
9—2017
DL/T1689
检修类别
B类检修
C类检修
D类检修
检修条件
不停电
表2（续）
B.1.6套管
B.1.7母线
检修内容
B.2其他部件局部缺陷检查处理和更换B.3相关试验
按DL/T393规定进行停电例行试验C.2清扫、检查、维修
C.2.1电机和设备外壳防腐处理
清扫有积污的套管外表
设备的干燥处理
处理有漏点的气室
专业巡检
带电检测
维护保养
接地连接防锈处理
基础架构的紧固处理
检测自动排污装置失灵原因
密度继电器加装防雨罩
SF气体补气
D.4可带电进行的部件更换
断路器气体管道
带截止阀的SF。气体压力表
设备标识
状态量
状态量名称
振动和异
常声响
放电声
累计开断短
路电流值
（折算后）
累计机械
操作次数
控制辅助回
路元器件
工作状态
油泵或空压
机启动次数
油泵或空压机
单次打泵时间
汇控柜
附录A
（资料性附录）
GIS状态量劣化检修内容明细表
表A.1断路器状态量劣化检修内容明细表劣化情况
运行中内部出现振动和异常声响运行中内部出现放电声
与厂家规定值相比不小于80%，
但小于100%
不小于制造厂规定值
机械操作次数与厂家规定次数相比不小于50%，但小于80%
机械操作次数与广家规定次数相比不小于80%，但小于100%
机械操作次数不小于厂家规定次数
元器件损坏、失灵、端子排锈
蚀、脏污严重或接线桩头松动发热24h启动次数不小于厂家规定值
24h启动次数不小于厂家规定值
且有明显增加的趋势
单次打泵时间不小于厂家规定值密封不良
密封不良，箱内有积水
加热器装置损坏
接触器、继电器节点锈蚀，机
构、端子排锈蚀
DL/T1689—2017
检修内容和类别
情况一：内部缺陷引起。
B类检修：本体解体检修，处理内部缺陷。情况二：基础、构架等外部紧固件松动引起。D类检修：对基础、构架等紧固处理。情况三：管道漏气引起。
B类检修或D类检修：对断路器气体管道进行处理或更换
情况：未明确放电原因时。
D类检修：开展特高频局部放电检测、超声局部放电检测、SF。气体分解产物检测。情况二：经检测确认存在内部放电时。B类检修：本体解体检修，处理内部缺陷B类检修或A类检修：断路器检修，更换受损部件或整体更换
情况-：小于厂家规定次数的80%。C类检修：进行检查维护。
情况二：大于厂家规定次数的80%。B类检修：更换灭弧室
B类检修：控制辅助回路缺陷检查处理和更换B类检修：查明启动次数超标原因并处理B类检修：查明打泵时间不满足厂家技术条件要求原因并处理
D类检修：检查处理密封不良问题，修复或更换加热器装置
B类检修：检查处理密封不良与锈蚀问题，修复或更换加热器装置
DL/T1689—2017
状态量
状态量名称
缓冲器
自动排污装置
压缩机
汽水分离器
油（气）
压力表
操作压力
下降值
储压简
分合弹簧
分合闸弹簧
压力开关
SF。压力表
及密度继
机构传动部件
接地连接锈蚀
接地连接松动
基础及
设备标牌
表A.1（续）
劣化情况
电机外壳严重锈蚀
电机有异常声响
电机烧损或停转
漏油或外观异常
润滑油乳化
不能正常工作
指示不正常
不满足制造厂技术条件
渗油、压力异常或漏氮
失灵或卡涩
外观有破损或有渗漏油
压力表指示异常
部件脱落、有裂纹，紧固件松动等现象
接地连接有锈蚀或油漆剥落
接地引下线松动
接地线已脱落，设备与接地断开基础有严重破损或开裂
基础有轻微下沉或倾斜
基础有严重下沉或倾斜，影响设备安全运行
支架有严重锈蚀
支架有松动或变形
设备编号标识不齐全或模糊不能辨识
检修内容和类别
C类检修：防腐处理，并进行清扫、检查、维护和例行试验
B类检修：维修或更换电机
B类检修：更换缓冲器
D类检修：查明自动排污装置失灵原因并处理C类检修：检查维护，对润滑油进行更换B类检修：查明汽水分离装置故障原因并处理B类检修：对油（气）压力表进行更换B类检修：查明操作压力下降值超标原因并处理
B类检修：查明原因并处理
B类检修：查明原因并处理
B类检修：查明原因并处理
B类检修：查明原因并处理
情况一：有截止阀。
D类检修：更换气体压力表。
情况二，无截止阀。
B类检修：更换气体压力表。
情况：更换之后压力表指示仍异常。D类检修与B类检修：查找漏气地点，更换部件B类检修：处理机构传动部件
D类检修：接地连接防锈处理
D类检修：接地引下线紧固或焊接，紧固或焊接前应做好临时短接措施
D类检修：查明基础及支架损坏原因并处理D类检修：重新刷编号标识或更换设备标识序
状态量
状态量名称
设备外壳
二次回路
绝缘电阻
导电回路
三相不一
致保护
防跳功能
辅助开关
操作电压试验
分合闸线
圈电阻
机械特性
SF。气体密度
表A.1（续）
劣化情况
锈蚀或变形
二次回路绝缘电阻小于2MQ
和出厂值比较有明显增长但小于20%
与出厂值相比不小于20%，但
不大于50%
不小于出厂值的50%
功能检查不正常
功能检查不正常
出现卡涩或接触不良等现象
分合闸脱扣器不满足下列要求：合闸脱扣器应能在其额定电压的85%～110%范围内可靠动作：分
闸脱扣器应能在其额定电源电压65%~110%（直流）或85%~
110%（交流）范围内可靠动作。当电源电压低至额定值的30%时
不应脱扣
大于制造厂规定值的1.2倍
分合闸同期性不符合制造厂规定值：分合闸时间、速度不符合制造厂规定值
SF。气体两次补气间隔大于一年具小于两年
两次补气间隔小于一年大于半年两次补气间隔小于半年
DL/T1689—2017
检修内容和类别
C类检修：防锈处理
B类检修：查明辅助及控制回路绝缘电阻超标原因并处理，对二次电缆、元器件处理或更换C类检修：分析主回路电阻值的变化情况并处理，进行清扫、检查、维护和例行试验B类检修：检查行程、超行程等尺寸，如无异常立即进行本体解体检修或更换B类检修：查明三相不--致保护异常原因并处理B类检修：查明防跳功能异常原因并处理B类检修：调整或更换辅助开关，并进行修后试验
B类检修：查明分合闸脱扣器异常原因并处理B类检修：更换分合闸线圈
B类检修：查明分合闸时间不符合厂家要求原因并处理
情况-已查明漏气点。
B类检修：处理漏气点，停电检修前及时补气。情况二：漏气点不明。
C类检修：进行SF。检漏并处理漏气点，并进行清扫、检查、维护和例行试验。停电检修前及时补气
情况一：两次补气间隔小于半年，但大于一月。B类检修：进行SF。检漏并处理漏气点，必要时对本体进行解体检修，更换受损部件、气体、吸附剂和密封件。停电检修前及时补气。情况二：两次补气间隔小于一月。B类检修：检修内容：进行SF。检漏并处理漏气点，必要时对本体进行解体检修，更换受损部件、气体、吸附剂和密封件。停电检修前及时补气7
—2017
DL/T1689
状态量
状态量名称
SF。气体湿度
特高频
超声波
同厂、同型、
同期设备的
故障信息
SF。体密度
继电器
额定开断短路
电流值
状态量
状态量名称
累计机械
操作次数
快速接地开
关累计关合
短路电流
（折算后）
表A.1（续）
劣化情况
运行中微水值不小于300uL/L，
但小于500μL/L
运行中微水值不小于500μL/L，但小于800μL/L且有快速上升趋势运行中微水值不小于800uL/L且
有快速上升趋势
不小于1L/，但小于2uL/
不小于2μL/
不小于1L/L，但小于2μL/L
不小于2uL/L
与同等条件下同类设备检测的图谱有明显区别
具有典型局部放电的检测图谱
存在典型图谱（见DL/T1250）
且测量值大于10dB
一般缺陷未整改
严重缺陷未整改
户外安装的密度继电器未设置防雨翼
额定开断短路电流值不满足安装地点最大运行方式下短路电流
检修内容和类别
C类检修：例行试验，必要时进行断路器本体内部干燥，更换气体
B类检修：断路器本体内部干燥，更换气体、吸附剂和密封件
情况-：未明确分解物产生原因时。D类检修：SF。成分分析、微水检测和局部放电检测。
情况二：经综合检测确认存在内部放电时。B类检修：本体解体检修，更换受损部件、气体、吸附剂和密封件
情况一\：未明确局部放电产生原因时。D类检修：SF。成分分析、微水检测、分解产物和局部放电检测。
情况--：经综合检测确认存在内部放电时。B类检修：本体解体检修，处理、更换受损部件。
A类检修：返厂检修或更换断路器根据具体家族缺陷确定检修内容和类型D类检修：对密度继电器加装防雨罩A类检修：更换断路器
表A.2隔离开关与接地开关状态量劣化检修决策明细表劣化
劣化情况
机械操作次数与厂家规定次数相比不小于50%但小于80%
机械操作次数与厂家规定次数相比不小于80%，但小于100%
机械操作次数不小于厂家规定
与厂家规定值相比不小于80%，
但小于100%
超过制造厂规定值
检修内容和类别
情况-：小于厂家规定次数的80%。C类检修：进行检查维护。
情况二：大于厂家规定次数的80%。B类检修：更换灭弧室
B类检修或A类检修：快速接地开关解体检修，更换受损部件或整体更换
状态量
状态量名称
振动和异
常声响
放电声
汇控柜
机构电
控制辅助回
路元器件
工作状态
机构传动部件
力表及
密度继压力表
接地连接锈蚀
接地连接松动
设备标牌
设备外壳
二次回路
绝缘电阻
表A.2（续）
劣化情况
运行中内部出现振动和异常声响运行中内部出现放电声
密封不良
密封不良，箱内有积水
加热器装置损坏
接触器、继电器节点锈蚀，机
构、端子排锈蚀
电机外壳严重锈蚀
电机有异响
电机烧损或停转
元器件损坏、失灵、端子排锈
蚀、脏污严重或接线桩头松动发热部件脱落、有裂纹，紧固件松动等现象
外观有破损或有渗漏油
压力表指示异常
接地连接有锈蚀或油漆剥落
接地引下线松动
接地线已脱落，设备与接地断开设备编号标识不齐全或模糊不能辨识
锈蚀或变形
绝缘电阻小于2M2
DL/T1689-2017
检修内容和类别
情况一：内部缺陷引起。
B类检修：本体解体检修，处理内部缺陷。情况二：基础、构架等外部紧固件松动引起。D类检修：对基础、构架等紧固处理。情况三：管道漏气引起
B类检修或D类检修：对气体管道进行处理或更换
情况一：未明确放电原因时。
D类检修：开展特高频局部放电检测、超声局部放电检测、SF。气体分解产物检测。情况二：经检测确认存在内部放电时。B类检修：本体解体检修，处理内部缺陷D类检修：检查处理密封不良问题，修复或更换加热器装置
B类检修：检查处理密封不良问题，修复或更换加热器装置
C类检修：防腐处理，并进行清扫、检查、维护和例行试验
B类检修：维修或更换电机
B类检修：控制辅助问路缺陷检查处理和更换B类检修：处理机构传动部件
情况一：有截止阀。
D类检修：更换气体压力表。
情况二：无截止阀。
B类检修：更换气体压力表。
情况三：更换之后压力表指示仍异常。D类检修与B类检修：查找漏气地点，更换部件D类检修：接地连接防锈处理
D类检修：接地引下线紧固或焊接，紧固或焊接前应做好临时短接措施
D类检修：查明基础及支架损坏原因并处理C类检修：防锈处理
B类检修：查明辅助及控制回路绝缘电阻超标原因并处理，对二次电缆，元器件处理或更换9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
备案号：58827-2017
中华人民共和国电行业标准
DL/T1689—2017
气体绝缘金属封闭开关
设备状态检修导则
Guide for condition based maintenance strategyof gas insulated switchgear
2017-03-28发布
国家能源局
2017-08-01实施
范围·
........+
规范性引用文件
术语和定义
检修时间
检修内容
检修类别
附录A（资料性附录）GIS状态量劣化检修内容明细表.
DL/T1689-2017
.......E..........
DL/T1689—2017
本标准按照GB/T1.1-一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准由中国电力企业联合会提出。本标准由全国电力设备状态维修与在线监测标准化技术委员会归口。本标准主要起草单位：中国电力科学研究院。本标准参加起草单位：国网浙江省电力公司电力科学研究院、国网湖南省电力公司、国网河北省电力公司、国网江苏省电力公司电力科学研究院、国网宁夏电力公司电力科学研究院、国网湖北省电力公司检修公司。
本标准主要起草人：阎春雨、邹国平、吴立远、毕建刚、彭江、邵先军、孙翔、刘浩军、王威、闫晔、王绍安、程鹏、袁帅、是艳杰、常文治、许渊、弓艳朋、杨圆、杨宁、雷红才、赵科、刘胜军、周广、张庆恒。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
1范围
DL/T1689—2017
气体绝缘金属封闭开关设备状态检修导则本标准规定了运行中气体绝缘金属封闭开关设备状态检修的时间、内容和类别。本标准适用于系统电压等级为110（66）kV～750kV的气体绝缘金属封闭开关设备（简称GIS）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DL/T393输变电设备状态检修试验规程DL/T1250气体绝缘金属封闭开关设备带电超声局部放电检测应用导则DL/T1688—2017气体绝缘金属封闭开关设备状态评价导则3术语和定义
下列术语和定义适用于本标准。3.1
检修时间maintenancetime
设备下次检修试验的时机。
检修类别maintenanceclass
按设备检修性质涉及范围对检修工作的分类。分A、B、C、D四类检修。其中A、B、C类是停电检修，D类是不停电检修。
A类检修
maintenanceof classA
设备本体整体性检查、维修、更换及相关试验。3.2.2
maintenance of class B
B类检修
设备局部性的检修，部件的解体检查、维修、更换及相关试验。3.2.3
maintenance of class C
C类检修
设备常规性检查、试验及维修。3.2.4
D类检修
maintenance ofclassD
设备在不停电状态下进行的带电测试、外观检查和维修。3.3此内容来自标准下载网
设备状态condition of eguipment按设备各部件及其状态量评价情况，对设备状态做的分类。分为正常、注意、异常和严重四种状态。
[DL/T1688—2017，术语和定义3.3]1
DL/T1689—2017
正常状态 normal condition
各状态量处于稳定且在规程规定的警示值、注意值（简称标准限值）以内，设备可以正常运行。[DL/T1688—2017，术语和定义3.3.1]3.3.2
注意状态 attentive condition单项（或多项）状态量变化趋势朝接近标准限值方向发展，但未超过标准限值，设备仍可以继续运行，但应加强运行中的监视。［DL/T1688-2017，术语和定义3.3.2]3.3.3
异常状态abnormal condition
单项重要状态量变化较大，已接近或略微超过标准限值，设备应重点监视运行，并适时安排停电检修。
［DL/T1688—2017，术语和定义3.3.3]］3.3.4
严重状态seriouscondition
单项重要状态量严重超过标准限值，设备应尽快安排停电检修。［DL/T1688—2017，术语和定义3.3.4]4总则
4.1实施原则
应遵循“应修必修，修必修好”的原则，依据设备状态评价的结果，考虑设备风险因素，动态制定设备的检修策略，舍理安排检修计划和内容。4.2新投运设备检修
新投运设备投运初期按DL/T393规定，110（66）kV及以上的新设备投运后1年～2年应安排停电例行试验，同时还应对设备及其附件（包括电气回路及机械部分）进行全面检查。4.3老旧设备检修
对于运行时间超过30年的老旧设备，应加强设备巡视检、带电检测及停电试验，宜根据厂家要求，结合设备运行状况及评价结果，对检修计划及内容进行调整。4.4停电例行试验周期计算
应按DL/T393规定的试验周期要求开展停电例行试验。若结合检修停电开展全部要求的停电例行试验项目，试验周期可重新开始计算。4.5停运设备
停运6个月以上重新投运前的设备，应进行例行试验。5检修时间
不停电进行的专项巡视、带电检测、带电作业及维护保养等，宜根据设备状态及DL/T393等相关标准要求的周期开展。
DL/T1689—2017
停电检修时间应根据设备状态，并综合备品备件、负荷转移、厂家要求等确定，GIS设备停电检修时间决策见表1。在检修作业前，注意、异常、严重状态的设备应根据状态的发展趋势及时开展巡检和带电检测工作。
表1GIS设备停电检修时间决策表设备状态
推荐检修时间
正常状态
正常周期或延长一年
注意状态
不大于正常周期
异常状态
适时安排
严重状态
尽快安排
检修计划宜根据具体设备检修时间，协调同站和同间隔相关设备停电检修时间统一安排，避免重复停电。
6检修内容
检修内容应根据各部件状态量的劣化情况，综合备品备件、负荷转移、厂家要求等综合制定，各部件状态量劣化时推荐的检修内容参见附录A。所有停电检修内容宜集中完成。7检修类别
检修类别应根据本次执行的检修内容确定，分为A、B、C、D四类，GIS检修类别及对应的检修内容见表2。
A类检修主要包括现场各部件的全面解体检修，返厂检修，断路器、隔离开关及接地开关、电流互感器、避雷器等主要部件的更换等。B类检修主要包括断路器、隔离开关及接地开关、电流互感器、避雷器等主要部件的处理，其他部件局部缺陷检查处理和更换等。C类检修主要包括按DL/T393规定进行停电的例行试验，电机和设备外壳防腐处理、瓷套外表积污的清扫、设备的干燥处理、有漏点的气室处理等清扫、检查、维修工作。D类检修主要包括专业巡检，带电检测，接地连接防锈处理、基础架构紧固处理、密度继电器加装防雨罩等维护保养，以及断路器气体管道、带截止阀的SF。气体压力表、设备标识等部件的更换。依据表2的分类原则，GIS状态量劣化检修内容明细表参见附录A。表2GIS检修类别及对应的检修内容检修类别
A类检修
B类检修
检修条件
检修内容
A.1现场各部件的全面解体检修
A.2返厂检修
A.3主要部件更换
A.3.1断路器
A.3.2隔离开关及接地开关
A.3.3电流互感器
A.3.4避雷器
A.3.5电压互感器
A.3.6套管
A.3.7母线
A.4相关试验
B.1主要部件处理
B.1.1断路器
B.1.2隔离开关及（检修或快速）接地开关B.1.3电流互感器
B.1.4避雷器
电压互感器
9—2017
DL/T1689
检修类别
B类检修
C类检修
D类检修
检修条件
不停电
表2（续）
B.1.6套管
B.1.7母线
检修内容
B.2其他部件局部缺陷检查处理和更换B.3相关试验
按DL/T393规定进行停电例行试验C.2清扫、检查、维修
C.2.1电机和设备外壳防腐处理
清扫有积污的套管外表
设备的干燥处理
处理有漏点的气室
专业巡检
带电检测
维护保养
接地连接防锈处理
基础架构的紧固处理
检测自动排污装置失灵原因
密度继电器加装防雨罩
SF气体补气
D.4可带电进行的部件更换
断路器气体管道
带截止阀的SF。气体压力表
设备标识
状态量
状态量名称
振动和异
常声响
放电声
累计开断短
路电流值
（折算后）
累计机械
操作次数
控制辅助回
路元器件
工作状态
油泵或空压
机启动次数
油泵或空压机
单次打泵时间
汇控柜
附录A
（资料性附录）
GIS状态量劣化检修内容明细表
表A.1断路器状态量劣化检修内容明细表劣化情况
运行中内部出现振动和异常声响运行中内部出现放电声
与厂家规定值相比不小于80%，
但小于100%
不小于制造厂规定值
机械操作次数与厂家规定次数相比不小于50%，但小于80%
机械操作次数与广家规定次数相比不小于80%，但小于100%
机械操作次数不小于厂家规定次数
元器件损坏、失灵、端子排锈
蚀、脏污严重或接线桩头松动发热24h启动次数不小于厂家规定值
24h启动次数不小于厂家规定值
且有明显增加的趋势
单次打泵时间不小于厂家规定值密封不良
密封不良，箱内有积水
加热器装置损坏
接触器、继电器节点锈蚀，机
构、端子排锈蚀
DL/T1689—2017
检修内容和类别
情况一：内部缺陷引起。
B类检修：本体解体检修，处理内部缺陷。情况二：基础、构架等外部紧固件松动引起。D类检修：对基础、构架等紧固处理。情况三：管道漏气引起。
B类检修或D类检修：对断路器气体管道进行处理或更换
情况：未明确放电原因时。
D类检修：开展特高频局部放电检测、超声局部放电检测、SF。气体分解产物检测。情况二：经检测确认存在内部放电时。B类检修：本体解体检修，处理内部缺陷B类检修或A类检修：断路器检修，更换受损部件或整体更换
情况-：小于厂家规定次数的80%。C类检修：进行检查维护。
情况二：大于厂家规定次数的80%。B类检修：更换灭弧室
B类检修：控制辅助回路缺陷检查处理和更换B类检修：查明启动次数超标原因并处理B类检修：查明打泵时间不满足厂家技术条件要求原因并处理
D类检修：检查处理密封不良问题，修复或更换加热器装置
B类检修：检查处理密封不良与锈蚀问题，修复或更换加热器装置
DL/T1689—2017
状态量
状态量名称
缓冲器
自动排污装置
压缩机
汽水分离器
油（气）
压力表
操作压力
下降值
储压简
分合弹簧
分合闸弹簧
压力开关
SF。压力表
及密度继
机构传动部件
接地连接锈蚀
接地连接松动
基础及
设备标牌
表A.1（续）
劣化情况
电机外壳严重锈蚀
电机有异常声响
电机烧损或停转
漏油或外观异常
润滑油乳化
不能正常工作
指示不正常
不满足制造厂技术条件
渗油、压力异常或漏氮
失灵或卡涩
外观有破损或有渗漏油
压力表指示异常
部件脱落、有裂纹，紧固件松动等现象
接地连接有锈蚀或油漆剥落
接地引下线松动
接地线已脱落，设备与接地断开基础有严重破损或开裂
基础有轻微下沉或倾斜
基础有严重下沉或倾斜，影响设备安全运行
支架有严重锈蚀
支架有松动或变形
设备编号标识不齐全或模糊不能辨识
检修内容和类别
C类检修：防腐处理，并进行清扫、检查、维护和例行试验
B类检修：维修或更换电机
B类检修：更换缓冲器
D类检修：查明自动排污装置失灵原因并处理C类检修：检查维护，对润滑油进行更换B类检修：查明汽水分离装置故障原因并处理B类检修：对油（气）压力表进行更换B类检修：查明操作压力下降值超标原因并处理
B类检修：查明原因并处理
B类检修：查明原因并处理
B类检修：查明原因并处理
B类检修：查明原因并处理
情况一：有截止阀。
D类检修：更换气体压力表。
情况二，无截止阀。
B类检修：更换气体压力表。
情况：更换之后压力表指示仍异常。D类检修与B类检修：查找漏气地点，更换部件B类检修：处理机构传动部件
D类检修：接地连接防锈处理
D类检修：接地引下线紧固或焊接，紧固或焊接前应做好临时短接措施
D类检修：查明基础及支架损坏原因并处理D类检修：重新刷编号标识或更换设备标识序
状态量
状态量名称
设备外壳
二次回路
绝缘电阻
导电回路
三相不一
致保护
防跳功能
辅助开关
操作电压试验
分合闸线
圈电阻
机械特性
SF。气体密度
表A.1（续）
劣化情况
锈蚀或变形
二次回路绝缘电阻小于2MQ
和出厂值比较有明显增长但小于20%
与出厂值相比不小于20%，但
不大于50%
不小于出厂值的50%
功能检查不正常
功能检查不正常
出现卡涩或接触不良等现象
分合闸脱扣器不满足下列要求：合闸脱扣器应能在其额定电压的85%～110%范围内可靠动作：分
闸脱扣器应能在其额定电源电压65%~110%（直流）或85%~
110%（交流）范围内可靠动作。当电源电压低至额定值的30%时
不应脱扣
大于制造厂规定值的1.2倍
分合闸同期性不符合制造厂规定值：分合闸时间、速度不符合制造厂规定值
SF。气体两次补气间隔大于一年具小于两年
两次补气间隔小于一年大于半年两次补气间隔小于半年
DL/T1689—2017
检修内容和类别
C类检修：防锈处理
B类检修：查明辅助及控制回路绝缘电阻超标原因并处理，对二次电缆、元器件处理或更换C类检修：分析主回路电阻值的变化情况并处理，进行清扫、检查、维护和例行试验B类检修：检查行程、超行程等尺寸，如无异常立即进行本体解体检修或更换B类检修：查明三相不--致保护异常原因并处理B类检修：查明防跳功能异常原因并处理B类检修：调整或更换辅助开关，并进行修后试验
B类检修：查明分合闸脱扣器异常原因并处理B类检修：更换分合闸线圈
B类检修：查明分合闸时间不符合厂家要求原因并处理
情况-已查明漏气点。
B类检修：处理漏气点，停电检修前及时补气。情况二：漏气点不明。
C类检修：进行SF。检漏并处理漏气点，并进行清扫、检查、维护和例行试验。停电检修前及时补气
情况一：两次补气间隔小于半年，但大于一月。B类检修：进行SF。检漏并处理漏气点，必要时对本体进行解体检修，更换受损部件、气体、吸附剂和密封件。停电检修前及时补气。情况二：两次补气间隔小于一月。B类检修：检修内容：进行SF。检漏并处理漏气点，必要时对本体进行解体检修，更换受损部件、气体、吸附剂和密封件。停电检修前及时补气7
—2017
DL/T1689
状态量
状态量名称
SF。气体湿度
特高频
超声波
同厂、同型、
同期设备的
故障信息
SF。体密度
继电器
额定开断短路
电流值
状态量
状态量名称
累计机械
操作次数
快速接地开
关累计关合
短路电流
（折算后）
表A.1（续）
劣化情况
运行中微水值不小于300uL/L，
但小于500μL/L
运行中微水值不小于500μL/L，但小于800μL/L且有快速上升趋势运行中微水值不小于800uL/L且
有快速上升趋势
不小于1L/，但小于2uL/
不小于2μL/
不小于1L/L，但小于2μL/L
不小于2uL/L
与同等条件下同类设备检测的图谱有明显区别
具有典型局部放电的检测图谱
存在典型图谱（见DL/T1250）
且测量值大于10dB
一般缺陷未整改
严重缺陷未整改
户外安装的密度继电器未设置防雨翼
额定开断短路电流值不满足安装地点最大运行方式下短路电流
检修内容和类别
C类检修：例行试验，必要时进行断路器本体内部干燥，更换气体
B类检修：断路器本体内部干燥，更换气体、吸附剂和密封件
情况-：未明确分解物产生原因时。D类检修：SF。成分分析、微水检测和局部放电检测。
情况二：经综合检测确认存在内部放电时。B类检修：本体解体检修，更换受损部件、气体、吸附剂和密封件
情况一\：未明确局部放电产生原因时。D类检修：SF。成分分析、微水检测、分解产物和局部放电检测。
情况--：经综合检测确认存在内部放电时。B类检修：本体解体检修，处理、更换受损部件。
A类检修：返厂检修或更换断路器根据具体家族缺陷确定检修内容和类型D类检修：对密度继电器加装防雨罩A类检修：更换断路器
表A.2隔离开关与接地开关状态量劣化检修决策明细表劣化
劣化情况
机械操作次数与厂家规定次数相比不小于50%但小于80%
机械操作次数与厂家规定次数相比不小于80%，但小于100%
机械操作次数不小于厂家规定
与厂家规定值相比不小于80%，
但小于100%
超过制造厂规定值
检修内容和类别
情况-：小于厂家规定次数的80%。C类检修：进行检查维护。
情况二：大于厂家规定次数的80%。B类检修：更换灭弧室
B类检修或A类检修：快速接地开关解体检修，更换受损部件或整体更换
状态量
状态量名称
振动和异
常声响
放电声
汇控柜
机构电
控制辅助回
路元器件
工作状态
机构传动部件
力表及
密度继压力表
接地连接锈蚀
接地连接松动
设备标牌
设备外壳
二次回路
绝缘电阻
表A.2（续）
劣化情况
运行中内部出现振动和异常声响运行中内部出现放电声
密封不良
密封不良，箱内有积水
加热器装置损坏
接触器、继电器节点锈蚀，机
构、端子排锈蚀
电机外壳严重锈蚀
电机有异响
电机烧损或停转
元器件损坏、失灵、端子排锈
蚀、脏污严重或接线桩头松动发热部件脱落、有裂纹，紧固件松动等现象
外观有破损或有渗漏油
压力表指示异常
接地连接有锈蚀或油漆剥落
接地引下线松动
接地线已脱落，设备与接地断开设备编号标识不齐全或模糊不能辨识
锈蚀或变形
绝缘电阻小于2M2
DL/T1689-2017
检修内容和类别
情况一：内部缺陷引起。
B类检修：本体解体检修，处理内部缺陷。情况二：基础、构架等外部紧固件松动引起。D类检修：对基础、构架等紧固处理。情况三：管道漏气引起
B类检修或D类检修：对气体管道进行处理或更换
情况一：未明确放电原因时。
D类检修：开展特高频局部放电检测、超声局部放电检测、SF。气体分解产物检测。情况二：经检测确认存在内部放电时。B类检修：本体解体检修，处理内部缺陷D类检修：检查处理密封不良问题，修复或更换加热器装置
B类检修：检查处理密封不良问题，修复或更换加热器装置
C类检修：防腐处理，并进行清扫、检查、维护和例行试验
B类检修：维修或更换电机
B类检修：控制辅助问路缺陷检查处理和更换B类检修：处理机构传动部件
情况一：有截止阀。
D类检修：更换气体压力表。
情况二：无截止阀。
B类检修：更换气体压力表。
情况三：更换之后压力表指示仍异常。D类检修与B类检修：查找漏气地点，更换部件D类检修：接地连接防锈处理
D类检修：接地引下线紧固或焊接，紧固或焊接前应做好临时短接措施
D类检修：查明基础及支架损坏原因并处理C类检修：防锈处理
B类检修：查明辅助及控制回路绝缘电阻超标原因并处理，对二次电缆，元器件处理或更换9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
