GB/T 39140.1-2020.Clamping flanges for diamond circular saw blade-Part 1 :Stone processing.
1范围
GB/T 39140的本部分规定了金刚石圆锯片用夹紧卡盘的类型和尺寸、材料、标记和标志。
GB/T 39140.1适用于天然和人造石材加工、安装在固定式切割机上的金刚石圆锯片用夹紧卡盘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1804一般公差未注公 差的线性和角度尺寸的公差(GB/T 1804-2000,eqv ISO 2768-1:1989)
3类型和尺寸
金刚石圆锯片用夹紧卡盘分为中孔周边无环状排布孔夹紧卡盘(N1型)和中孔周边有环状排布孔夹紧卡盘(N2型),如图1和图2所示,其尺寸见表1.
没有规定的其他要求应根据需要选择。
4材料
钢、铸钢或球墨铸铁,其屈服强度应不小于300 MPa.
5标记
符合GB/T 39140本部分规定的夹紧卡盘的标记方法为:
卡盘GB/T 39140.1-类型-DXH
示例:
一个D=1 400 mm、H= 100 mm的金刚石圆锯片用N1型夹紧卡盘,则标记为:
卡盘GB/T 39140.1-N1-1 400X 100
6标志
符合GB/T 39140本部分规定的夹紧卡盘应标志所适用的金刚石圆锯片最大直径,标志应清晰且不易消除。
例如，如果一个夹紧卡盘所适用的金刚石圆锯片最大直径为1 400 mm,宜按“Max D1 400 mm”标志。

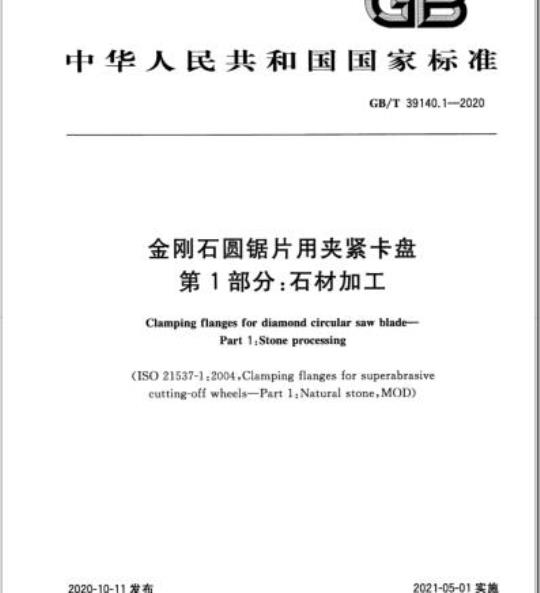

ICS25.100.70
中华人民共和国国家标准
GB/T39140.1-—2020
金刚石圆锯片用夹紧卡盘
第1部分：石材加工
Clamping flanges for diamond circular sawbladePart 1:Stoneprocessing
(ISO21537-1:2004,Clamping flanges forsuperabrasivecutting-off wheels—Part 1:Natural stone,MOD)2020-10-11发布
国家市场监督管理总局
国家标准化管理委员会
2021-05-01实施
GB/T39140《金刚石圆锯片用夹紧卡盘》分为以下2个部分：第1部分：石材加工；
一第2部分：建筑施工和土木工程。本部分为GB/T39140的第1部分。本部分按照GB/T1.12009给出的规则起草。GB/T39140.1—2020
本部分使用重新起草法修改采用ISO21537-1：2004《超硬磨料切割砂轮用夹紧卡盘第1部分：天然石材》。
本部分与ISO21537-1：2004相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（「）进行了标示，附录A中给出了相应技术性差异及其原因的一览表。本部分还做了下列编辑性修改：一修改了标准名称。
本部分由中国机械工业联合会提出。本部分由全国磨料磨具标准化技术委员会（SAC/TC139)归口。本部分起草单位：郑州磨料磨具磨削研究所有限公司、北京安泰钢研超硬材料制品有限责任公司、福建省泉州万龙石业有限公司、广东奔朗新材料股份有限公司、桂林特邦新材料有限公司、泉州众志新材料科技有限公司、厦门台额金刚石制品有限公司。本部分主要起草人：包华、张良、刘一波、许晓旺、彭凯、王智慧、罗晓丽、李小松、童水恒。rKaeerkAca-
1范围
金刚石圆锯片用夹紧卡盘
第1部分：石材加工
GB/T39140.1—2020
GB/T39140的本部分规定了金刚石圆锯片用夹紧卡盘的类型和尺寸、材料、标记和标志。本部分适用于天然和人造石材加工、安装在固定式切割机上的金刷石圆锯片用夹紧卡盘。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。未注公差的线性和角度尺寸的公差（GB/T1804—2000，eqvISO2768-1：GB/T1804
一般公差
3类型和尺寸
金刚石圆锯片用夹紧卡盘分为中孔周边无环状排布孔夹紧卡盘（N1型）和中孔周边有环状排布孔夹紧卡盘（N2型），如图1和图2所示，其尺寸见表1，没有规定的其他要求应根据需要选择。1
rrKaeerkca-
GB/T39140.1—2020
图1N1型夹紧卡盘
图2N2型夹紧卡盘
rrKaeerkca-
金刚石圆锯片
300≤D≤350
350600750900140019003000120,220
120,250
表1夹紧卡盘的尺寸
夹紫卡盘
未注公差尺寸的公差按GB/T1804中m级执行，4材料
钢、铸钢或球墨铸铁，其屈服强度应不小于300MPa。5标记
符合GB/T39140本部分规定的夹紧卡盘的标记方法为：卡盘GB/T39140.1-类型-D×H
rKaeerkAca-
和螺纹孔数
及分布
8×45°
GB/T39140.1—2020
单位为毫米
GB/T39140.1—2020
示例：
一个D=1400mm、H=100mm的金刚石圆锯片用N1型夹紧卡盘，则标记为：卡盘GB/T39140.1-N1-1400X100
符合GB/T39140本部分规定的夹紧卡盘应标志所适用的金刚石圆锯片最大直径，标志应清晰且不易消除。
例如，如果一个夹紧卡盘所适用的金刚石圆锯片最大直径为1400mm，宜按“MaxD1400mm”标志。
-iKaeerkca
附录A
（资料性附录）
本部分与IS021537-1:2004的技术性差异及其原因表A.1给出了本部分与ISO21537-1：2004的技术性差异及其原因。GB/T39140.1—2020
本部分与IS021537-1:2004的技术性差异及其原因表A1
本部分章
条编号
技术性差异
适用范围中增加“人造石材”
关于规范性引用文件，本标准做了具有技术性差异的调整，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：
用等效采用国际标准的GB/T1804代替ISO2768-1;1989
将图2和表1中的符号d，和d，进行对换，Pi改为F修改了夹紫卡盘的尺寸：
300≤D≤350时，增加D=220
350600750—1400增加了标记方法
增加了示例
rKaeerkAca-
覆盖人造石材，并保持ISO21537-1、ISO21537-2和ISO21538三个关联标准的名称协调一致
适应我国的技术条件
与ISO21537-2和ISO21538一致，以保持三个关联标准中的符号统一纳入国际标准中没有而我国广泛存在的尺寸，以便更好地覆盖我国产品，满足生产和使用的需要
将“强度”明确为“届服强度”，便于标准的应用，并与ISO21537-22004保持一致免费标准bzxz.net
仅有示例无法准确表达标记的方法，且不符合我国标准的编写规则
引导各方按照目前广泛使用的方式进行标志
GB/T39140.1-2020
打印日期：2020年10月30日1
rKaeerkAca-
中华人民共和国
国家标准
金刚石圆锯片用夹紧卡盘
第1部分：石材加工
GB/T39140.1—2020
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：(010)68533533发行中心：（010)51780238读者服务部：(010>68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2020年10月第一版
5字数12千字
印张0.75
2020年10月第一次印刷
书号：155066·1-65534定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68510107
