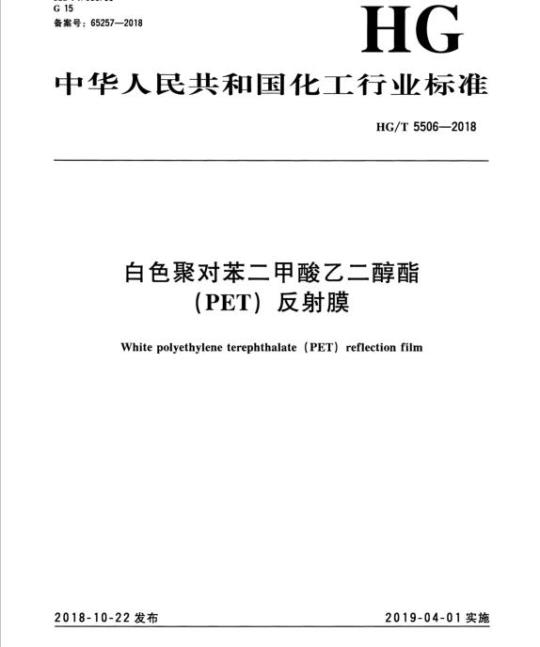

HG/T 5506-2018.White polyethylene terephthalate (PET) reflection film.
1范围
HG/T 5506规定了白色聚对苯二甲酸乙二醇酯(PET)反射膜的要求、试验方法、检验规则以及标识、包装、贮存和运输。
HG/T 5506适用于液晶显示行业用经双向拉伸工艺制备的白色聚对苯二甲酸乙二醇酯(PET) 反射膜。
2规范性引 用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 25255光学功能薄膜 聚对苯二甲酸乙二醇酯(PET)薄膜拉伸性 能测定方法
GB/T 25257光学功能薄膜翘曲度测定方法
GB/T 27584光学功能薄膜 聚对苯二甲酸乙二醇酯(PET)薄膜受热后尺寸变化测试方法
GB/T 33399光学功能薄膜 聚对苯二甲酸乙二醇酯(PET)薄膜厚度测定方 法
HG/T 4915白色反射膜反射率的测定方法
3要求
3.1 收卷质量要求
整轴薄膜应平整、松紧一致、收卷整齐，端面整齐度≤5 mm.
3.2表观质量要求
产品表观应均匀，无影响后续使用的异物、黑点、划伤、条纹、脏污、翘曲等缺陷。表观类缺陷以组装成背光模组及液晶模组不可见为最终判定标准。具体要求见表1.
3.3规格、物理性能和光学性能要求
白色聚对苯二甲酸乙二醇酯(PET) 反射膜的规格、物理性能和光学性能应达到表2的规定，如有其他要求，由供需双方协商确定技术指标。
