HG/T 5502-2018
基本信息
标准号： HG/T 5502-2018
中文名称：N-甲基-4-(对甲酰苯乙烯基)吡啶甲基硫酸盐
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：5901967
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 5502-2018.N-Methy1-4-( p-formylstyryl)pyridinium methyl sulfate.
1范围
HG/T 5502规定了N-甲基-4-(对甲酰苯乙烯基)吡啶甲基硫酸盐(简写为SBQ)的要求、试验方法、检验规则、包装及标志、贮存和运输。
HG/T 5502适用于在印刷行业使用的感光化学原材料N-甲基-4-(对甲酰苯乙烯基)吡啶甲基硫酸盐。N-甲基-4-(对甲酰苯乙烯基)吡啶甲基硫酸盐的分子式、结构式、相对分子质量和CAS号如下。
分子式: C16H17O5S
相对分子质量: 335.37 (按2016年国际相对原子质量)
CAS号: 74401-04-0
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志.
GB/T 6679固体化工产品采样通则
GB/T 6682分析实验室用水规格和试验方法(mod ISO 3696:1987)
3要求
3.1 产品性能
N-甲基-4-(对甲酰苯乙烯基)吡啶甲基硫酸盐应符合表1的要求。
4试验方法 .
4.1一般规定
本标准所用试剂和水，在没有注明其他要求时，均指分析纯或色谱纯试剂和GB/T6682中规定的一级水或三级水。
4.2外观
在自然光线下，用目视法判定外观。
4.3水溶解度检验
4.3.1方法提要
试样在水中溶解的程度。
4.3.2试剂
三级水。
4.3.3 仪器
a)电热恒温水浴锅: 恒温范围5°C~80°C，水温波动小于1°C。
b)分析天平: 感量0. 1 mg。.
4.3.4测定步骤
准确称量1. 7500g士0.0010g水，于25°C水浴保温放置约20min。准确称取0. 7500g士0.0010g试样，将水加人到样品中，摇晃后30s内观察。
1范围
HG/T 5502规定了N-甲基-4-(对甲酰苯乙烯基)吡啶甲基硫酸盐(简写为SBQ)的要求、试验方法、检验规则、包装及标志、贮存和运输。
HG/T 5502适用于在印刷行业使用的感光化学原材料N-甲基-4-(对甲酰苯乙烯基)吡啶甲基硫酸盐。N-甲基-4-(对甲酰苯乙烯基)吡啶甲基硫酸盐的分子式、结构式、相对分子质量和CAS号如下。
分子式: C16H17O5S
相对分子质量: 335.37 (按2016年国际相对原子质量)
CAS号: 74401-04-0
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志.
GB/T 6679固体化工产品采样通则
GB/T 6682分析实验室用水规格和试验方法(mod ISO 3696:1987)
3要求
3.1 产品性能
N-甲基-4-(对甲酰苯乙烯基)吡啶甲基硫酸盐应符合表1的要求。
4试验方法 .
4.1一般规定
本标准所用试剂和水，在没有注明其他要求时，均指分析纯或色谱纯试剂和GB/T6682中规定的一级水或三级水。
4.2外观
在自然光线下，用目视法判定外观。
4.3水溶解度检验
4.3.1方法提要
试样在水中溶解的程度。
4.3.2试剂
三级水。
4.3.3 仪器
a)电热恒温水浴锅: 恒温范围5°C~80°C，水温波动小于1°C。
b)分析天平: 感量0. 1 mg。.
4.3.4测定步骤
准确称量1. 7500g士0.0010g水，于25°C水浴保温放置约20min。准确称取0. 7500g士0.0010g试样，将水加人到样品中，摇晃后30s内观察。

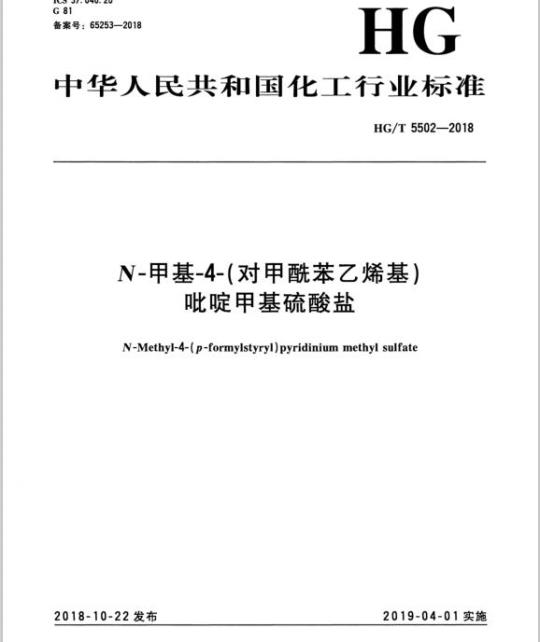

标准图片预览
标准内容
ICS37.040.20；37.040.30
G81:G84
备案号：65252-65255—2018
中华人民共和国化工行业标准
HG/T5501~5504—2018
彩色激光打印片、N-甲基-4-
(对甲酰苯乙烯基）吡啶甲基硫酸盐、苯甲酰甲酸甲酯和2,4-二乙基硫杂葱酮(2018)
2018-10-22发布
2019-04-01实施
中华人民共和国工业和信息化部发布HG/T5501—2018
HG/T5502—2018
HG/T5503—2018
HG/T5504—2018
彩色激光打印片
N-甲基-4-（对甲酰苯乙烯基）吡啶甲基硫酸盐苯甲酰甲酸甲酯
2,4-二乙基硫杂葱酮
........................
........
ICS37.040.20
备案号：65253—2018
中华人民共和国化工行业标准
HG/T5502—2018
N-甲基-4-（对甲酰苯乙烯基）
吡啶甲基硫酸盐
N-Methyl-4-(p-formylstyryl)pyridinium methyl sulfate2018-10-22发布
2019-04-01实施
中华人民共和国工业和信息化部发布前言
本标准依据GB/T1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国感光材料标准化技术委员会（SAC/TC102）归口。HG/T5502—2018
本标准起草单位：田菱精细化工（大连）有限公司、田菱新材料（厦门）有限公司、上海维凯光电新材料有限公司、温州市华声丝印器材有限公司、上海乘鹰新材料有限公司。本标准主要起草人：郑军明、赵锦程、程爽、王静、赵宏、蒋天龙、(13)
1范围
HG/T5502—2018
N-甲基-4-（对甲酰苯乙烯基)吡啶甲基硫酸盐本标准规定了N-甲基-4-（对甲酰苯乙烯基）吡啶甲基硫酸盐（简写为SBQ）的要求、试验方法、检验规则、包装及标志、贮存和运输。本标准适用于在印刷行业使用的感光化学原材料N-甲基-4-（对甲酰苯乙烯基）吡啶甲基硫酸盐。N-甲基-4-（对甲酰苯乙烯基）吡啶甲基硫酸盐的分子式、结构式、相对分子质量和CAS号如下。分子式：C1HNO,S
结构式：
OSO,OCH
相对分子质量：335.37（按2016年国际相对原子质量）CAS号：74401-04-0
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
固体化工产品采样通则
GB/T6679
GB/T6682
3要求
3.1产品性能
分析实验室用水规格和试验方法（modISO3696：1987）N-甲基-4-(对甲酰苯乙烯基)吡啶甲基硫酸盐应符合表1的要求。表1要求
水溶解度
纯度（HPLC)，S/%
吸光度，A
吸光度比值，R
对苯二甲醛（TPAL）含量（HPLC)，S,/%(15)
亮黄色粉末
清澈透明
≤2.0×10-2
HG/T5502—2018
4试验方法
一般规定
本标准所用试剂和水，在没有注明其他要求时，均指分析纯或色谱纯试剂和GB/T6682中规定的一级水或三级水。
4.2外观
在自然光线下，用目视法判定外观。4.3水溶解度检验
4.3.1方法提要
试样在水中溶解的程度。
2试剂
三级水。
电热恒温水浴锅：恒温范围5℃～80℃，水温波动小于1℃。a）
b）分析天平：感量0.1mg。
测定步骤
准确称量1.7500g士0.0010g水，于25℃水浴保温放置约20min。准确称取0.7500g士0.0010g试样，将水加人到样品中，摇晃后30s内观察。5水溶解度结果
目视澄清为合格。
吸光度和吸光度比值的测定
紫外分光光度计：光源一一氛灯：检测器一一1024二极管阵列检测器、光电倍增管：波长范围——190nm~1100nm。
石英比色皿：厚1cm。
分析天平：感量0.1mg。
4.4.2测试步骤
准确称取0.0700g（精确至0.0010g）试样，溶于1000mL容量瓶中，用纯水稀释至刻度，摇匀。用移液管准确吸取10mL该溶液，放入100mL容量瓶中，用纯化水稀释至刻度，充分混合。用石英比色皿，以水为参比，用紫外分光光度计测试190nm～600nm波段下的最大吸光度A，（波长约342.5nm）即试样的吸光度。分别取最大吸光度值A，、取396.5nm吸光度值为A，计算吸光度比值。
吸光度比值按公式（1）计算：
式中：
R——吸光度比值；
A，试样溶液的最大吸光度值；
吸光度比值R=
A——试样溶液的396.5nm的吸光度值。紫外吸收光谱图见图1。
4.5SBQ纯度和对苯二甲醛含量检验4.5.1方法提要
波长/nm
紫外吸收光谱图
波长/nm
吸光度
HG/T5502—2018
采用反相高效液相色谱法，在C18柱上，以乙腈和水体积比为50：50为流动相分离样品中的SBQ及其杂质对苯二甲醛，经紫外（254nm）检测，SBQ纯度用面积归一化法测定，对苯二甲醛含量用校正因子归一化法测定。
4.5.2试剂
a）水（一级水）：经0.45μm水膜过滤。乙腈（色谱纯）。
HG/T5502—2018
4.5.3仪器
高效液相色谱仪：输液泵一一流量范围0.1mL/min～5.0mL/min，在此范围内其流量稳定性为土0.1%；检测器一一多波长紫外分光检测器或具有同等性能的紫外分光检测器。色谱柱：长150mm、内径4.6mm的不锈钢柱，固定相为C18，粒径5μm，或性能类似的色谱柱。
色谱工作站或积分仪。
超声波发生器。
微量注射器：25μL。
分析天平：感量0.1mg。
色谱条件
流动相：乙（V）：水（V)=50：50。b)
流速：0.7mL/min。
波长：254nm。
d）进样量：10μL。
柱温：40℃。
可根据仪器设备不同选择最佳的分析条件，流动相应摇匀后用超声波发生器进行脱气。4.5.5测定步骤
取约5g样品，用研钵研成细末混匀，称约0.01g样品，加5mL一级水溶解，置于超声波发生器中充分溶解，取出后摇勾备用。色谱系统稳定后，先进一针一级水做空白，以保证对样品没有干扰峰，再进样品溶液。4.5.6结果的表述
SBQ纯度的结果以色谱工作站校正结果计算或按下列公式计算。以面积分数S（%）表示SBQ纯度，按公式（2）计算：
式中：
-SBQ的峰面积；
ZA，试样中各组分的峰面积之和。以面积分数S，（%）表示对苯二甲醛含量，按公式（3）计算：0.1A
式中：
A——对苯二甲醛的峰面积；
ZA，—试样中各组分的峰面积之和；0.1——对苯二甲醛的校正系数。高效液相色谱图见图2。
（3）
5检验规则
5.1组批
保留时间
以每签产量为一批。
5.2采样
14874965
14880865
按GB/T6679中的采样规定执行。5.3型式检验
保留时间/min
高效液相色谱图
1909884
1910357
面积%wwW.bzxz.Net
HG/T5502—2018
化合物名
对苯二甲醛
产品由生产厂的质量检验部门进行型式检验（例行检验），检验部门应保证产品符合本标准要求。5.4出厂检验
产品由生产厂的质量检验部门进行检验，生产厂应保证出厂产品符合本标准要求，并附有合格证方可出厂。
5.5产品验收
经销商或用户有权按本标准规定进行产品验收，经检验合格的产品应予接收。若经检验有不合格项目，则应加倍取样进行复验，以复验结果为准，若仍有不合格项目，经销商或用户有权提出退换货要求。
包装及标志、购存和运输
6.1包装
产品内包装采用黑色聚乙烯薄膜袋，外包装用铝箔袋，密封包装，每袋净质量5kg或10kg，或(19)
HG/T5502—2018
按用户要求包装。
6.2标志
产品的每个包装物件上应有明确的标志，内容包括：生产厂家、产品名称、产品批号、净重量，生产日期、执行标准编号、易燃固体以及“防潮”“防雨”“防晒”“轻拿轻放”的字样和图示。图示标志应符合GB/T191的规定。
6.3保质期
产品自生产之日起，在本标准6.4和6.5规定的条件下贮存和运输，保质期为12个月。6.4购存
产品应贮存于阴凉、干燥、通风的库房内，防止日光灯和紫外线照射，远离火种、热源，严禁与氧化剂、强酸、强碱、有机溶剂混合存放。6.5运输
产品在运输过程中应有防日晒、防雨淋和防潮等措施；搬动时应小心轻放，防止破碎；严禁与氧化剂、强酸、强碱、有机溶剂混合存放。6
打印日期：2019年5月13日
刮涂层查真伪
中华人民共和国
化工行业标准
彩色激光打印片、N-甲基-4-
（对甲酰苯乙烯基）吡啶甲基硫酸盐、苯甲酰甲酸甲酯和2,4-二乙基硫杂葱酮（2018）
HG/T5501~5504—2018
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011)北京科印技术咨询服务公司海淀数码印刷分部880mm×1230mm1/16印张2%字数58.6千字2019年3月北京第1版第1次印刷
书号：155025·2596
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//cip.com.cn凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：42.00元
版权所有
违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
