GB/T 17625.8-2015.Electromagnetic compatibility-Limits-Limits for harmonic currents produced by equipment connected to public low-voltage systems with input current> 16 A and≤75 A per phase.
1范围
GB/T 17625.8涉及注入公用供电系统的谐波电流限值:
a)设备的要求和发射限值。
b)型式试验和模拟的方 法。
注1:根据本部分的试验是单件完整设备的型式试验。
注2:对本部分的符合性也可由e验证的模拟方法来确定.
GB/T 17625.8适用于每相额定电流大于16 A、小于等于75 A的电气和电子设备,这些设备拟接入以下类型的公用低压交流配电网络:
a) 标称电压220 V及以下,单相,二线或三线制。
b)标称电压 380 V及以下,三相,三线或四线制。
c) 标称频率50 Hz.
GB/T 17625.8适用于拟接入低压公用系统的设备。不适用于拟接人只与中压或高压公用供电系统相连的自有低压系统上的设备。
注1:本部分的范围限定在与公用低压系统相连的设备,因为安装于自有低压系统设备的发射.可在中压公共耦合点采用IEC/TR 61000-3-6规定的程序,和/或通过供电部门和用户之间的协议进行总体控制。期望自有系统的运营者在保证满足IEC/TR 61000-3-6 的规定和/或合同协议的方式下管理EMC环境。
注2:如果设备只接人自有系统,制造商应在产品文件中注明。
注3:与每相输人电流小于16 A但不满足IEC 61000-3-2标准中规定的限值和要求的专业设备一样,每相输入电流大于16A且不满足本部分要求和限值的设备,可容许连接至特定类型的低压供电系统,见附录A.
注4:本部分的限值不适用于独立的谐波滤波器。
本部分给出的限值(见第5章)适用于连接至220/380V,50Hz系统的设备,连接到其他配电系统的设备不包括在此范围内。

ICS33.100.10

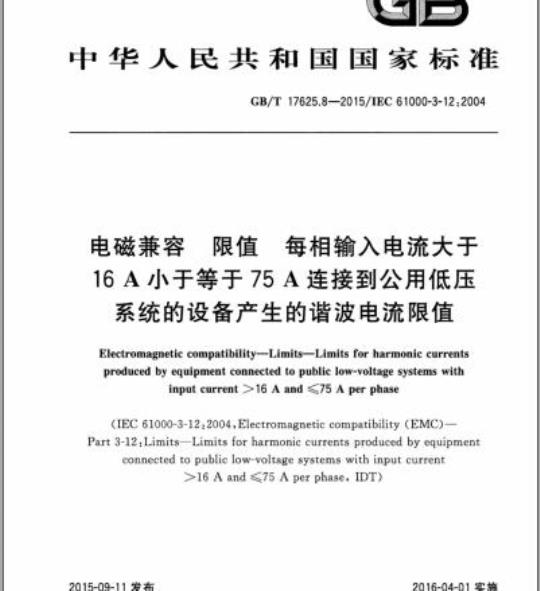

中华人民共和国国家标准
GB/T17625.8—2015/IEC61000-3-12:2004电磁兼容
每相输入电流大于
16A小于等于75A连接到公用低压系统的设备产生的谐波电流限值Electromagnetic compatibility-LimitsLimitsforharmonic currentsproduced by equipment connected to public low-voltage systems withinputcurrent>16Aand≤75Aperphase(IEC61000-3-12:2004,Electromagneticcompatibility（EMC)—Part 3-12:LimitsLimits for harmonic currents produced by equipmentconnected topublic low-voltage systems with input current>16Aand≤75Aperphase,IDT)
2015-09-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-04-01实施
规范性引用文件
术语和定义
测量条件
基波参考电流
谐波电流的测量
由几个组件构成组成的设备
5设备的要求和限值
控制方法
发射限值
6产品文件
试验和模拟条件
直接测量的要求
仿真要求
7.4测试和仿真通用条件
GB/T17625.8—2015/IEC61000-3-12:2004次
附录A（资料性附录）不符合本部分限值和要求的设备附录B（资料性附录）关于PWHD的信息附录C（规范性附录）
附录D（规范性附录）
参考文献
谐波电流限值的说明
近似插值公式
-rrKaeerkca-
GB/T17625.8—2015/IEC61000-3-12:2004前言
限值》目前包括以下部分：
GB17625《电磁兼容
限值谐波电流发射限值（设备每相输入电流<16A）GB17625.1-2012电磁兼容
限值对每相额定电流≤16A且无条件接入的设备在公用低压GB17625.2—2007电磁兼容
供电系统中产生的电压变化、电压波动和闪烁的限制GB/Z17625.3—2000电磁兼容
电压波动和闪烁的限制
GB/Z17625.4-—2000
GB/Z17625.5—2000
GB/Z17625.6—2003
谐波电流的限制
直对额定电流大于16A的设备在低压供电系统中产生的限值
中、高压电力系统中畸变负荷发射限值的评估电磁兼容
电磁兼容
电磁兼容
限值中、高压电力系统中波动负荷发射限值的评估限值
对额定电流大于16A的设备在低压供电系统中产生的GB/T17625.7—2013
电磁兼容
对额定电流75A且有条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制GB/T17625.8—2015电磁兼容限值每相输人电流大于16A小于等于75A连接到公用低压系统的设备产生的谐波电流限值本部分为GB17625《电磁兼容限值》的第8部分。本部分按照GB/T1.1一2009给出的规则起草。本部分使用翻译法等同采用IEC61000-3-12：2004《电磁兼容（EMC）第3-12部分：限值每相输人电流大于16A小于等于75A连接到公用低压系统的设备产生的谐波电流限值》。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T156—2007标准电压（IEC60038：2002，MOD）GB/T43652003电工术语电磁兼容［IEC60050（161)：1990，IDT-GB/T18039.3一2003电磁兼容环境公用低压供电系统低频传导骚扰及信号传输的兼容水平（IEC61000-2-2：1990，IDT）GB/T18039.4-2003电磁兼容
意工厂低频传导骚扰的兼容水平（IEC61000-2-4：环境
1994,IDT)
GB17625.1—2012
电磁兼容
谐波电流发射限值（设备每相输人电流<16A）限值
(IEC61000-3-2:2009,IDT)
GB/T17626.7—2008电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则（IEC61000-4-7：2002，IDT）本部分做了如下编辑性修改：
本部分的标准名称改为《电磁兼容限值每相输人电流大于16A小于等于75A连接到公用低压系统的设备产生的谐波电流限值》；IEC61000-3-12：2004为IEC61000-3系列标准的第12部分，而根据《电磁兼容标准编号的排序，本部分对应该标准的第8部分；删掉了IEC61000-3-12：2004的英文原文前言和引言。本部分由全国电磁兼容标准化技术委员会（SAC/TC246）提出并归口。限值》国家
本部分起草单位：中国电力科学研究院、国网电力科学研究院武汉南瑞有限责任公司、凯里供电局。本部分主要起草人：张广洲、万保权、李妮、王建华、裴春明、干喆渊、刘兴发、谢辉春、尹婷。m
-riKacerKAca-
1范围
GB/T17625.8—2015/IEC61000-3-12:2004电磁兼容限值每相输入电流大于16A小于等于75A连接到公用低压系统的设备产生的谐波电流限值本部分涉及注人公用供电系统的谐波电流限值：a）设备的要求和发射限值。
b）型式试验和模拟的方法。
注1：根据本部分的试验是单件完整设备的型式试验。注2，对本部分的符合性也可由已验证的模拟方法来确定。本部分适用于每相额定电流大于16A、小于等于75A的电气和电子设备，这些设备拟接人以下类型的公用低压交流配电网络：
a）标称电压220V及以下，单相，二线或三线制。b）标称电压380V及以下，三相，三线或四线制。c）标称频率50Hz。
本部分适用于拟接人低压公用系统的设备。不适用于拟接人只与中压或高压公用供电系统相连的自有低压系统上的设备。
注1：本部分的范围限定在与公用低压系统相连的设备，因为安装于自有低压系统设备的发射，可在中压公共耦合点采用IEC/TR61000-3-6规定的程序，和/或通过供电部门和用户之间的协议进行总体控制。期望自有系统的运营者在保证满足IEC/TR61000-3-6的规定和/或合同协议的方式下管理EMC环境。注2：如果设备只接人自有系统，制造商应在产品文件中注明。注3：与每相输人电流小于16A但不满足IEC61000-3-2标准中规定的限值和要求的专业设备一样，每相输人电流大于16A且不满足本部分要求和限值的设备，可容许连接至特定类型的低压供电系统，见附录A。注4：本部分的限值不适用于独立的谐波滤波器。本部分给出的限值（见第5章）适用于连接至220/380V、50Hz系统的设备，连接到其他配电系统的设备不包括在此范围内。
注：适用于其他系统的限值将在本部分将来的其他版本中增加。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IEC60038IEC标准电压（IECstandardvoltages）IEC60050-161国际电工词汇（IEV）第161章：电磁兼容[InternationalElectrotechnicalVocabulary(IEV)—Chapter161:Electromagneticcompatibility]IEC61000-2-2电磁兼容（EMC）第2-2部分：环境公用低压供电系统低频传导扰及信号传输的兼容水平［Electromagneticcompatibility（EMC)-Part2-2：Environment—Compatibilitylevelsfor low-frequency conducted disturbances and signaling in public low-voltage power supply systems1
rrKaeerkAca-
GB/T17625.8—2015/IEC61000-3-12:2004IEC61000-2-4电磁兼容（EMC）第2-4部分：环境工厂低频传导骚扰的兼容水平[Electro-magnetic compatibility(EMC)—Part2-4:Environment-Compatibilitylevels in industrialplants forlow-frequencyconducteddisturbancesjIEC61000-3-2电磁兼容（EMC）第3-2部分：限值谐波电流发射限值（设备每相输入电流<16A)[Electromagnetic compatibility(EMC)—Part3-2:Limits-Limits forharmoniccurrentemis-sions（equipmentinputcurrent≤16Aperphase)IEC61000-4-7电磁兼容（EMC）第4-7部分：试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则［Electromagneticcompatibility（EMC）一Part4-7：Testingandmeasurement techniques—General guide on harmonics and interharmonics measurements and instru-mentation,for power supply systems and equipment connected theretoj3术语和定义
IEC60050（161)界定的以及下列术语和定义适用于本文件。3.1
totalharmonicdistortion
总谐波畸变率
谐波有效值（I为第n次谐波电流）与其基波有效值之比平方和的均方根。THD
注：根据IEC61000-2-2来选取该定义，3.2
部分加权谐波畸变率
partial weighted harmonic distortion选择的一组较高次谐波的有效值（从第14次谐波开始）与基波有效值之比，用谐波次数n来加权。PWHD=
采用部分加权谐波畸变率，是为了保证降低较高次谐波电流对测量结果的影响，且不需要对每一次谐波规定限值。
公共耦合点pointofcommoncoupling;Pcc最靠近用户，且其他用户也可以接入或已经接入的公用供电系统上的连接点。3.4
单相设备single-phaseequipment连接在一根相线和中性线之间的设备。注：单相设备包括那些含有连接至一根或多相相导线和中性线之间的单个负载组成的设备。3.5
相间设备interphaseequipment
连接在两根相线之间的设备。
正常运行状态下，中性线不作为电流载体。3.6
三相设备three-phaseequipment与三根相线连接的设备。
-rrKaeerkAca-
正常运行状态下，中性线不作为电流载体GB/T17625.8—2015/IEC61000-3-12:2004注：拟与全部三相相线和中性线连接，且中性线用作电流载体的设备，认为是3个单独的单相设备3.6.1
三相平衡设备
balancedthree-phaseequipment设备连接到三相电源的三根相线，且三线（三相）电流的幅值和波形相同，任何一相都可以由其他两相相位移动一个基波周期的1/3得到。3.6.2
三相不平衡设备
香unbalancedthree-phase equipment设备连接到三相电源的三根相线，且三线（三相）电流的幅值和波形不相同，或者说，任何两相之间的相位差都不等于一个基波周期的1/3。3.7
混合设备hybridequipment
由一个平衡的三相负载和一个或多个负载连接在相线和中性线或相线之间构成的设备。3.8
短路容量
short-circuitpower
三相短路容量由系统的标称电压Uaominal和PCC处的线阻抗Z计算得到。S=Ueminal/Z
式中：
Z——工频下的系统阻抗。
设备的额定视在功率
ratedapparentpoweroftheequipmentSeu
由制造商规定的设备的额定电流有效值1与额定电压U，（单相）或U,（相间）计算得到的值：a）Su=U,Ieu（单相设备和混合设备的单相部分）。b）S=U,I（相间设备）。
c）S=/3U,I（三相平衡设备和混合设备的三相部分）。d）Su=3U,Iequmx（三相不平衡设备，Ieumx为流过三相中任何一相电流有效值的最大值）。关于电压，U，或U为依据IEC60038的标称系统电压值（如单相设备为220V，三相设备为380V）。3.10
短路比short-circuitratio
单台设备的特征值定义如下：
Re=S/3Su）（单相设备和混合设备的单相部分）。a）
Rse=Sse/（2Sequ）（相间设备）。c）R=S/Seu（所有三相设备和混合设备的三相部分）。注1：R可以通过以下公式直接与已知的基本量相关联R=U/(×Z×I）（单相设备和混合设备的单相部分）。R=U/(2×Z×I）（相间设备）。R-U/(/3×Z×Iu）（三相平衡设备和混合设备的三相部分）。R=U/(/3×z×1mu）（三相不平衡设备）。3
-rrKaeerkAca-
GB/T17625.82015/IEC61000-3-12.2004式中：
U=Uint，假设等于U,或V3×U，，二者均可注2：如定义所示R和在IEC/TR61000-2-6中定义的R是不同的。注3：对于混合设备，计算单个R值的方法在5.2中给出。3.11
基波参考电流
referencefundamentalcurrent
设备的额定线电流I的基波分量的有效值（见4.1)。3.12
总谐波电流
total harmonic currentbZxz.net
2～40次的谐波电流分量的方均根值。THO
待机模式stand-bymode
可持续无限长时间的一种非运行、低功率消耗模式（通常以某种形式在设备上显示出来）。注：有时称为睡眠模式。
与基波相电压U，相关的第5次谐波电流(Is）的相角phaseangleofI,relatedtothefundamentalphasevoltageU,1
如图1和图2所示确定的第5次谐波电流的相角。U,
图1第5次谐波电流相角的定义（Is领先U,1αs>0）4
-rKaeerka-
GB/T17625.8—-2015/IEC61000-3-12：2004Upt
图2第5次谐波电流相角的定义（Is滞后U,1，s<0）专业设备professionalequipment由制造商专门设计的，用于商贸、职业、或工业且不是准备销售给普通大众的设备。4测量条件
4.1基波参考电流
如3.11所定义的，基波参考电流11，可通过以下方法测量或计算得到：a）如果通过测量获得基波参考电流，其平均值的测量应按照4.2.2规定的谐波电流的测量方法进行处理。在测量基波参考电流期间，设备线电流有效值应等于制造商标明的额定线电流Iequ
如果通过计算获得基波参考电流，采用下式利用额定线电流I来计算：b)
VI+THD?
这个基波参考电流值应由制造商确定并在试验报告中标明，这个值将在表2和表4中使用，用于确定谐波电流发射限值。
依据本章条款，通过发射试验、而非原制造商符合性评估试验测量得到的基波参考电流值，不应低于制造商在试验报告中确定的基波参考电流值的90%或高于110%：在测量值超出该指定值容许范围的情况下，应采用测量的基波参考电流设定限值。4.2谐波电流的测量
指定的设备谐波电流限值适用于所有电源连接方式和负载类型的线电流。忽略低于1%基波参考电流的单次谐波电流。4.2.1概述
指定的设备谐波电流限值适用于所有电源连接方式和负载类型的线电流。忽略低于1%基波参考5
-rrKaeerkAca-
GB/T17625.8-—2015/IEC61000-3-12:2004电流的单次谐波电流。
4.2.2测量程序
谐波电流的测量应按照下面步骤进行：对每一次谐波，在每一个离散傅里叶变换（DFT）时间窗内测量1.5S平滑后的谐波电流有效值，如同在IEC61000-4-7中规定的；一对每一次谐波，在4.2.7所规定的整个观察时段内，计算DFT时间窗内测量值的算术平均值。第7章中给出测量或计算谐波电流的试验条件。4.2.3重复性
这是对测量系统验证试验的要求，而不是针对每一个产品试验的要求。测量的可重复性应优于：
士5%（适用于基波和7次及以下的谐波）；士10%(适用于7次以上的谐波)或者士1%的基波参考电流，取较大者，需要满足以下条件：
相同的受试设备（EUT)（不是同型号的另一个，尽管它们相似）；同样的试验条件；
相同的试验系统；
同样的气候条件（如果相关）。4.2.4开始和停止
当某台设备手动或自动投入或退出运行时，自开关动作起的最初10s或自开关动作直到完全投入或退出运行的过程，无论哪种情况时间较长，均不考虑谐波电流。受试设备处于待机模式（见3.13）的时间不应超过任一观察周期的10%。4.2.5限值的应用
在整个试验观察周期，单次谐波电流的平均值应小于或等于表2～表4中的适用限值。对于每一次谐波，4.2.2中定义的所有1.5s平滑后的谐波电流有效值，应小于或等于适用限值的150%。
4.2.6试验报告
试验报告可依据制造商提供给试验机构的信息，或是制造商自已试验细节的记录文件。试验报告应包括全部相关的试验条件，试验观察周期和满足当前标准要求的基波参考电流。试验报告应包括：
额定线电流e，
指定的基波参考电流值I；
一用于试验或计算的短路比，
一要求的最小短路比；
所适用表格的声明（即设备的类型）。4.2.7试验观察周期
四种不同类型的设备运行的观察周期Tob见表1。6
-rrKaeerkAca-
设备运行的类型
准稳态
短周期
(Tede2.5min)
长周期
(Td>2.5min)
GB/T17625.8—2015/IEC61000-3-12:2004表1观察周期的取值
观察周期
T咖有充足的持续时间以满足4.2.3中关于重复性的要求Tb>10个周期（参考方法），或T有足够长的持续时间或同步可满足4.2.3中关于重复性的要求
Tb有充足的持续时间以满足4.2.3中关于重复性的要求整个设备程序周期（参考方法）或由制造商在最高THC的运行期间考虑一个代表性的2.5min时间周期
采用“同步意味着整个观察周期与包括诸如使4.2.3中重复性得以满足的确切整数设备周期十分接近。4.3由几个组件构成组成的设备
对于在某机柜或机箱中组合了设备的若干独立组件（可能但不一定由不同的制造商生产）的情况，无论将系统作为一个整体或对于由制造商自行确定的每一个独立组件，均应符合现有标准。5设备的要求和限值
5.1控制方法
正常运行条件下只允许对称控制方法[参见IEC60050（161)的定义161-07-11]。在输人电流中可能产生低次谐波（n≤40），且用于加热元件供电控制的对称控制方法，只允许用于专业设备，而这些专业设备作为一个整体的主要目的不是用于加热的。此外，以下三个条件适用：a）在电源输入端试验时不超过相关限值。b）有必要精确控制温度时间常数小于2s的加热器。没有其他可行的经济方法。
注：为了本部分的目的，认定脉冲群触发为对称控制方式。5.2发射限值
给出的限值适用于220V/380V、50Hz的系统。表中指定的谐波电流限值适用于各线电流而不适用中性线电流。对有多个额定电流的设备，应对每一个电流进行评定。示例：（对同一设备）
额定电压220V单相，额定电流每相工A，在220V下试验和评定。额定电压380V三相，额定电流每相yA，在380V下试验和评定。表2~表4中规定了谐波电流限值。符合短路比Rc=33对应谐波电流限值的设备，可连接至供电系统的任一点。注1：限值是基于最小值R.=33的，小于33的短路比的情况不予考虑。注2：为减小换流器换相整流触发产生换相缺口深度，有必要要求短路比大于33对不符合短路比R=33对应谐波电流限值的设备，假如短路比大于33，允许更高的谐波发射值。预计这将适用于大多数每相输人电流超过16A设备。制造商必须假定一个Rsce值。
参见第6章产品文件的要求。
表2适用于除三相平衡设备之外的设备，表3和表4适用于三相平衡设备。如果满足以下任何一个条件，则可适用于表4（用于三相平衡设备）：7
-rrKaeerkAca-
GB/T17625.8—2015/IEC61000-3-12:2004在整个观察周期，相对于基波相电压，5次谐波电流的相角在90150°之间。a
注：带有不可控整流桥和包括3%交流或4%直流电抗的容性滤波器的设备，通常会满足这个条件。b）如果设备5次谐波电流的相角没有主导值，可在整个区间[0°,360°上任意取值。注：全控晶闸管桥构成的整流器通常可满足这一条件。在整个观察周期，5次、7次谐波电流均小于基波参考电流的5%。注：12脉动设备通常满足这一条件。在以下任一情况下，表3或表4能够适用于混合设备：a)
混合设备的最大3次谐波电流小于基波参考电流的5%。在混合设备的制造中有在测量供电电流时隔离三相平衡和单相或相间负载的约定，在测量时，被测量的设备组件的电流应与正常运行状态下相同。在这种情况下，相关的限值应分别适用于单相、相间负载和三相平衡负载。表3或表4适用于三相平衡负载的电流，表2适用于单相或相间负载的电流。
当采用条件b)时，制造商应标明每一独立负载的额定电流以备验证。这类混合设备的R，值由最大的S.值确定，对每一负载计算的S值由表中最小的R确定。表2
适用于除三相平衡设备之外设备的电流发射限值可接受的单次谐波电流I./I
可接受的谐波电流畸变率
注1：12次及以下偶次谐波的电流值不应超过（16/n）%。12次以上偶次谐波与奇次谐波同样用THD和PWHD考虑。
注2：允许在两个连续R间线性插值。参见附录D。·I，为基波参考电流值，I，为谐波电流分量。表3
≥350
适用于三相平衡设备的电流发射限值可接受的单次谐波电流I./I
可接受的谐波电流畸变率
注1：12次及以下偶次谐波的电流值不应超过（16/n）%。12次以上偶次谐波与奇次谐波同样用THD和PWHD考虑。
注2：允许在两个连续Rc间线性插值。参见附录D
，I，为基波参考电流值，I.为谐波电流分量。8
-rKaeerkca-
GB/T17625.8—2015/IEC61000-3-12:2004表4适用于指定条件下的三相平衡设备的电流发射限值可接受的单次谐波电流I./I.
可接受的谐波电流畸变率
注1：12次及以下偶次谐波的电流值不应超过（16/n）%。12次以上偶次谐波与奇次谐波同样用THD和PWHD考虑。
注2：允许在两个连续R间线性播值，参见附录D。·I，为基波参考电流值，I,为谐波电流分量。表2～表4的应用过程流程图如图3所示。平衡设备？
是否适用
条件a)，b)或c)？
采用表4限值
6产品文件
混合设备？
情况1）
最大3次诺波电流小于
基波参考电流的5%？
情况2）
三相平衡负载与单相
或相间负载分离？
采用表3限值
混合设备的某一负载分别
采用相关表2、表3或表4限值
3表2～表4的使用流程图
采用表2限值
符合短路比Rs=33对应谐波电流限值的设备，制造商应在其说明书手册或文件中标明：“符合GB/T17625.8的设备”。
不符合短路比R.=33对应谐波电流限值的设备，制造商应：9
