GB/T 6113.203-2020.Specification for radio disturbance and immunity measuring apparatus and
methods-Part 2-3: Methods of measurement of disturbances and immunity-Radiated disturbance measurements.
1范围
GB/T 6113.203规定了9 kHz~18 GHz频段范围内辐射骚扰的测量方法。关于测量不确定度的描述见CISPR TR 16-4-1及CISPR 16-4-2。
注:依据IEC导则107,CISPR 16-2-3为IEC所属产品委员会使用的基础电磁兼容(EMC)标准。正如IEC导则107所述,产品委员会有责任决定EMC标准的适用性。CISPR 及其分技术委员会(对应于国内的SAC/TC 79技术委员会及其分技术委员会)与这些产品委员会在评估其特定产品的特定试验价值展开合作。上述产品委员会对应于国内相关的产品技术委员会。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 6113.102- 2018 无线 电骚扰和抗扰度测量设备和测量方法规范第1-2部分:无线电骚扰和抗扰度测量设备传 导骚扰测量的耦合装置(CISPR 16-1-2 :2014,IDT)
GB/T 6113.104-2016 无线 电骚扰和抗扰度测量设备和测量方法规范第 1-4部分:无线电骚扰和抗扰度测量设备辐 射骚扰测量用天线和试验场地(CISPR 16-1-4:2010+ A1 :2012 ,IDT)
GB/T 6113.201-2018 无线 电骚扰和抗扰度测量设备和测量方法规范第2-1部分:无线电骚扰和抗扰度测量方法传 导骚扰测量(CISPR 16-2-1 :2014,IDT)

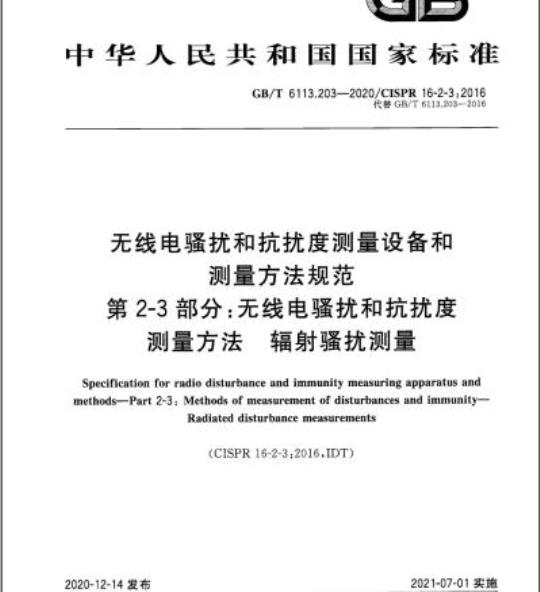

ICS_33.100
中华人民共和国国家标准
GB/T6113.203—2020/CISPR16-2-3:2016代替GB/T6113.203-—2016
无线电骚扰和抗扰度测量设备和测量方法规范
第2-3部分：无线电骚扰和抗扰度测量方法辐射骚扰测量
Specification for radio disturbance and immunity measuring apparatus andmethods-Part 2-3: Methods of measurement of disturbances and immunity-Radiated disturbancemeasurements(CISPR16-2-3:2016,IDT）
2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会
2021-07-01实施
-riKacerKAca-
1范围
2规范性引用文件
3术语、定义和缩略语
术语和定义
3.2缩略语
4骚扰的类型
骚扰类型
检波器的功能
5测量设备的连接
测量的一般要求和条件
非EUT产生的骚扰
连续骚扰的测量
EUT的布置和测量条件
6.5测量结果的说明
6.6连续骚扰的测量时间和扫频速率7辐射骚扰测量方法：
概述·
环天线系统(LAS)测量（9kHz～30MHz).7.2
开阔试验场或半电波暗室测量（30MHz～1GHz）全电波暗室的测量（30MHz～1GHz）7.4
GB/T6113.203—2020/CISPR16-2-3:2016I
在半电波暗室中的同试验布置时的辐射发射测量方法（30MHz~1GHz)和辐射抗扰度7.5
测量方法（80MHz~1GHz）
全电波暗室和铺有吸波材料的OATS/SAC测量（1GHz～18GHz）7.6
现场测量(9kHz18GHz)...
7.8替换法测量（30MHz18GHz）.7.9混响室测量（80MH2～18GHz）7.10TEM室测量（30MHz~18GHz）发射的自动测量
自动测量注意事项
一般测量程序
预扫频测量
数据筛减
发射最大值的选取及最终测
-rrKaeerKAca-
GB/T6113.203—2020/CISPR16-2-3.20168.6数据处理和报告出具
8.7基于FFT的测量仪器发射测量指南.
附录A（资料性附录）存在环境发射时的骚扰测量附录B（资料性附录）频谱分析仪和扫频收机的使用要求附录C（资料性附录）使用平均值检波器时的扫频速率和测量时间附录D（资料性附录）APD测量法用于符合性试验的解释附录E（规范性附录）
频谱分析仪用于符合性试验的适用性测定参考文献
-rrKaeerka-
GB/T6113.203—2020/CISPR16-2-3:2016GB/T6113《无线电骚扰和抗扰度测量设备和测量方法规范》为电磁兼容基础标准，由以下四大部分组成：
第1部分：无线电骚扰和抗扰度测量设备第1-1部分：无线电骚扰和抗扰度测量设备测量设备；一一第1-2部分：无线电骚扰和抗扰度测量设备传导骚扰测量的耦合装置：辅助设备骚扰功率；
一第1-3部分：无线电骊扰和抗扰度测量设备一一第1-4部分：无线电骚扰和抗扰度测量设备辐射骚扰测量用天线和试验场地；一第1-5部分：无线电骚扰和抗扰度测量设备5MHz～18GHz天线校准场地和参考试验场地：
-第1-6部分：无线电骚扰和抗扰度测量设备EMC天线校准。
第2部分：无线电骚扰和抗扰度测量方法传导骚扰测量；
第2-1部分：无线电扰和抗扰度测量方法第2-2部分：无线电骚扰和抗扰度测量方法骚扰功率测量；
辐射骚扰测量；
第2-3部分：无线电骚扰和抗扰度测量方法-第2-4部分：无线电骚扰和抗扰度测量方法抗扰度测量；一第2-5部分：大型设备骚扰发射现场测量。第3部分：无线电骚扰和抗扰度测量技术报告第3部分：无线电骚扰和抗扰度测量技术报告。第4部分：不确定度、统计学和限值建模第4-1部分：不确定度、统计学和限值建模标准化EMC试验的不确定度；
—第4-2部分：不确定度，统计学和限值建模测量设备和设施的不确定度，
批量产品的EMC符合性确定的统计考虑：第4-3部分：不确定度、统计学和限值建模第4-4部分：不确定度、统计学和限值建模抱的统计和限值的计算模型；
-第4-5部分：不确定度、统计学和限值建模替换试验方法的使用条件。
本部分为GB/T6113的第2-3部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T6113.203-2016《无线电骚扰和抗扰度测量设备和测量方法规范第2-3部分：无线电骚扰和抗扰度测量方法辐射骚扰测量》，与GB/T6113.203一2016相比.主要技术变化如下：—增加了2个术语定义和20个缩略语（见第3章）：—增加了EUT的工作状态（见6.4.2)；—增加了开阔试验场或半电波暗室测量（30MHz1GHz)的被测量（见7.3.1）；一增加了产品标准的具体规定中EUT的布置（见7.3.6.3)；增加了使用传统（非统计）检波器测量的条件测试程序（见7.6.6.2.2）。本部分使用翻译法等同采用CISPR16-2-3：2016《无线电骚扰和抗扰度测量设备和测量方法规范第2-3部分：无线电骚扰和抗扰度测量方法辐射骚扰测量》。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB4343.1一2018家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射（CISPR14-1.2011.IDT)
rKaeerkAca-
GB/T 6113.203—2020/CISPR16-2-3:2016-GB/T4365—2003电工术语电磁兼容［idtIEC60050(161)：1990]-GB/T6113.101—2016无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚扰和抗扰度测量设备测量设备（CISPR1611：2010,IDT）-GB/Z6113.401一2018无线电强扰和抗扰度测量设备和测量方法规范第4-1部分：不确定度，统计学和限值建模标准化EMC试验的不确定度（CISPR/TR16-4-1:2009，IDT）GB/T6113.402—2018无线电骚扰和抗扰度测量设备和测量方法规范第4-2部分：不确定度，统计学和限值建模测量设备和设施的不确定度（CISPR16-4-2：2014,IDT）-GB/Z6113.405—2010无线电疆扰和抗扰度测量设备和测量方法规范第4-5部分：不确定度，统计学和限值建模替换试验方法的使用条件（CISPRTR16-4-5,2006,IDT）-GR/T17626.20—2014电磁兼容试验和测量技术横电磁波（TEM)波导中的发射和抗扰度试验（IEC61000-4-20：2010,IDT)本部分由全国无线电干扰标准化技术委员会（SAC/TC79)提出并归口。本部分起草单位：上海电器科学研究院、安徽国电京润电力科技有限公司、中家院（北京）检测认证有限公司、上海市医疗器械检测所、国网电力科学研究院有限公司、南京容向测试设备有限公司、天津市无线电监测站.北京无线电计量测试研究所、大连产品质量检验检测研究院有限公司、湖北省医疗器械质量监督检验研究院、上海三基电子工业有限公司、江苏省电子信息产品质量监督检验研究院、北京金谷远见科技有限公司、中国电子技术标准化研究院、上海电器设备检测所有限公司。本部分主要起草人：邢琳、张嵘、李滟、高中、沈雪梅、沈学其、刘景莉、韩玉峰、徐澹、徐扬、史贝娜、赵东杰、朱恰宁、臧传胪、叶畅、蒋岁、肖保明、石光明。本部分所代替标准的历次版本发布情况为：GB/T6113.203-2008.GB/T6113.203—2016。-iiKacerkAca
1范围
GB/T6113.203—2020/CISPR16-2-3:2016无线电骚扰和抗扰度测量设备和测量方法规范
第2-3部分：无线电骚扰和抗扰度测量方法辐射骚扰测量
GB/T6113的本部分规定了9kHz～18GHz频段范围内辐射骚扰的测量方法。关于测量不确定度的描述见CISPRTR16-4-1及CISPR16-4-2。注：依据IEC导则107，CISPR16-2-3为IEC所属产品委员会使用的基础电磁兼容（EMC)标准。正如IEC导则107所述，产品委员会有责任决定EMC标准的适用性。CISPR及其分技术委员会（对应于国内的SAC/TC79技术委员会及其分技术委员会）与这些产品委员会在评估其特定产品的特定试验价值展开合作。上述产品委员会对应于国内相关的产品技术委员会。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6113.102一2018无线电扰和抗扰度测量设备和测量方法规范第1-2部分：无线电骚扰和抗扰度测量设备传导骚扰测量的耦合装置（CISPR1G-1-2：2014，IDT）GB/T6113.104—2016无线电扰和抗扰度测量设备和测量方法规范第1-4部分，无线电骚扰和抗扰度测量设备辐射骚扰测量用天线和试验场地（CISPR16-1-4:2010+A1:2012,IDT）GB/T6113.201一2018无线电骚扰和抗扰度测量设备和测量方法规范第2-1部分：无线电骚扰和抗扰度测量方法传导骚扰测量（CISPR16-2-1:2014，IDT）GB/T17626.3—2016电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-3:2006+A1:2007+A2:2010,IDT)
CISPR14-1：2016家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射（Electromagnetic compatibility、Requirements for household appliances,electric tools and similar apparatus-Part l:Emission)
CISPR16-1-1无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚扰和抗扰度测量设备测量设备（Specificationforradiodisturbanceand immunitymeasuringapparatusandmethodsPart l-l:Radio disturbance and immunity measuring apparatus-Measuring apparatus)CISPRTR16-4-1无线电骚扰和抗扰度测量设备和测量方法规范第4-1部分：不确定度、统计学和限值建模标准化EMC试验的不确定度（Specificationforradiodisturbanceandimmunitymeasuring apparatus and methods-Part 4-l: Uncertainties, statistics and limit modelling—UncertaintiesinstandardizedEMCtests)
CISPR16-4-2无线电骚扰和抗扰度测量设备和测量方法规范第4-2部分：不确定度，统计学和限值建模测量设备和设施的不确定度（Specificationfor radiodisturbanceandimmunitymeasuringapparatus and methods—Part 4-2:Uncertainties,statistics and limit modelling—Measurement instru1
riKaeerkAca-
找标准就到麦田学社my678.cn
GB/T6113.203—2020/CISPR16-2-3:2016mentation uncertainty)
CISPRTR16-4-5无线电骚扰和抗扰度测量设备和测量方法规范第4-5部分：不确定度、统计学和限值建模替换试验方法的使用条件（Specification for radiodisturbanceand immunitymeasuringapparatus and mcthods-Part 4-5:Uncertaintics, statistics and limit modellingConditions for theuse of alternative test methods)IEC60050-161国际电工词汇（IEV）第161章：电磁兼容[InternationalElectrotechnicalVocabulary(IEV)--Part15l:Electromagnetic compatibility]IEC61000-4-20电磁兼容第4-20部分：试验和测量技术横电磁波（TEM)波导中的发射和抗扰度试验[Electromagnetic compatibility（EMC)-Part4-20：Testingandmeasurementtechniques—Emission and immunity testing in transverse electromagnetic (TEM) waveguides)3术语、定义和缩略语
3.1术语和定义
IEC60050-161界定的以及下列术语和定义适用于本文件。3.1.1
铺有吸波材料的开阔试验场地/半电波暗室absorber-linedOATS/SAC接地平板部分双盖射频能量吸收材料的开阔试验场地/半电波暗室（OATS/SAC)。3.1.2
测量辅助设备ancillaryequipment与测量接收机或试验信号发生器相连，用于受试设备（EUT)和测量或试验设备之间骚扰信号传输的转换装置（例如：电流探头、电压探头和人工网络）。3.1.3
天线波瓣antennabeam
接收天线的天线方向图（增益方向图）主波瓣（通常在最高灵敏度或最小天线系数的方向），试验中通常正对EUT。
天线波瓣宽度antennabeamwidth以天线主瓣的最大功率为参考的两个半功率(3 dB)点之间的夹角。注1：其可通过天线的E面或者H面表示。注2：天线的波瓣宽度用度表示。3.1.5
辅助设备associatedequipmentAE不属于受试系统但被用来辅助EUT运行的设备。3.1.6
外围设备auxiliaryequipment；AuxEq属于受试系统的外部设备。
基础标准basic standard
具有广泛的适用性或包含一个特定领域的通用条款的标准。注：基础标准可直接应用，也可作为其他标准的基础。［来源：ISO/IECGuide2:1991-67,5.1]2
-rKaeerkca-
同轴电缆coaxialcable
GB/T6113.203-—2020/CISPR16-2-3.2016含有一根或多根同轴线的电缆，一般用于测量辅助设备与测量设备或（试验）信号发生器的匹配连接，以提供规定的特性阻抗和充许的最大电缆转移阻抗3.1.9
common-modeabsorptiondevice;CMAD共模吸收装置
安装在引出到辐射发射测量试验空间外的电缆上的装置，以降低符合性不确定度。［来源GB/T6113.104—2016.3.1.4］3.1.10
合格评定conformityassessment与产品、过程、体系、人员或机构有关的规定要求得到满足的证实。注：合格评估的对象范围在GB/T27000一2006有充分的定义，如试验，检验和认证，以及合格评定机构的认证。厂来源.GB/T27000一2006，2.1，改写，删除了注23.1.11
连续骚扰continuousdisturbance在测量接收机中频输出端呈现的持续时间大于200Ms的射频骚扰，它使工作在准峰值检波方式的测量接收机表头产生的偏转不会立即减小。［来源：IEC60050-161：1990,161-02-11.改写——定义已发生变化］3.1.12
发射emission
从源向外发出电磁能的（电磁)现象。［来源：IEC6C050-161:1990,161-01-08]3.1.13
发射限值emission limit
规定的电磁骚扰源的最大发射电平。［来源：IEC6c050-161：1990161-03-12]3.1.14
受试设备EUT
承受电磁兼容（EMC）符合性（发射）试验的设备（装置、器具和系统）。3.1.15
全电波暗室fully-anechoicroom；FAR内表面铺满射频能量吸收材料（即RF吸波材料）以在相关的频率范围内吸收电磁能量的屏蔽室，3.1.16
loop-antennasystem;LAS
环形天线系统
三个正交方向的环形天线组成的天线系统，用于测量位于三个环路中的EUT的三个正交磁偶极矩。
测量、扫频和扫描时间
measurement, scan and sweeptimes3.1.17.1
测量时间
measurementtime
使单个频点的测量结果有效的连续时间（某些领域也称为驻留时间）：对于峰值检波器，检测到信号包络最大值的有效时间；3
-rrKaeerkAca-
GB/T6113.203—2020/CISPR16-2-3:2016一对于准峰值检波器，测得加权包络最大值的有效时间：一对于平均值检波器，确定信号包络平均值的有效时间；-对于均方根值检波器，确定信号包络有效值的有效时间。注：某些领域将“测量时间”也称驻留时间。3.1.17.2
在给定率跨度内的频率连续或步进变化。3.1.17.3
扫描或扫频起始和终止频率之差。3.1.17.4
在给定频率跨度内的频率连续变化。3.1.17.5
扫描或扫频的速率
sweep or scan rate
频率跨度除以扫描时间或扫频时间。3.1.17.6
扫描或者扫频时间
sweeporscantime
一次扫描或者扫频的起始和终止频率之间的时间跨度。3.1.17.7
观察时间
observation time
在多次扫描的情况下，某一频点测量时间T㎡的总和。注：若n为扫描或扫频次数，则T。=n×T.3.1.17.8
total observationtime
总观察时间
频谱观察的有效时问（单次或多次扫描）。注，若c为扫描或扫频的频段数，则Tu=c×n×T.。3.1.18
measuring receiver
测量接收机
符合CISPR16-1-1的规定的，带或不带预选器的诸如可调谐电压表、EMI接收机、频谱分析仪或基于FFT的测量仪一类的仪器。
单位时间内扫描次数
numberofsweepspertime
扫描时间和返回时间之和的倒数，即1/（扫描时间十返回时间)。注：例如，每秒内的扫摧次数。3.1.20
开阔试验场地
open-areatest site;OATS
用于测量和校准的设施，其利用大的平坦的导电接地平面实现地面反射的可复现性。4
-rrKaeerkAca-
GB/T6113.203—2020/CISPR16-2-3:2016注1：OATS可用于辐射强扰测量，这种情况时也称为符合性试验场地（CO)MTS）。)ATS也可用于天线校准，这种情况时称为标准试验场地（CALTS）。注2：OATS为无覆盖物的室外场地，其远离建筑物、电力线、禽芭、树木、地下电缆、管道和其他潜在的反射物体以使得这些物体的影响可以忽略不计。（)ATS的结构参见GB/T6113.104—2016。3.1.21
产品标准productstandardwww.bzxz.net
规定产品应满足的要求以确保其适用性的标准。注1：产品标准除了包括适用性的要求外，还可直接地或通过引用间接地包括诸如术语、抽样、试验、包装和标签等方面的要求，有时还可包括工艺要求。注2：产品标准根据其规定的是全部的还是部分的必要要求，可区分为完整的标准和非完整的标准。同理，产品标准又可区分为不同类别的标准.例如尺寸类标准、材料类标准和交货技术通则类标准。［来源：ISO/IECGuide2:2004]
semi-amechoicchamber;SAC
半电波暗室
六个内表面中的五个面的表面附有射频能量吸收材料（即RF吸波材料）在相关的频率范固内吸收电磁能量的屏蔽室，其底部的水平面是与开阔试验场地布置相同的导电地平面。3.1.23
试验配置testconfiguration
为测量发射电平而规定的EUT测量布置组合。3.1.24
weighting
将峰值检波的脉冲电压电平转换成与脉冲重复频率相关的一种指示（多数情况下减小），以反映干扰对无线电接收的影响。
注1：对于模拟接收机，其测量结果反映的是人心理上对干扰厌恶（不适）程度的一种主观评价（听觉或视觉的，通常不是指对所表达内容误解的确定量）。注2：对于数字接收机，其所呈现的干扰的影响为一个客观量，可将该测量量规定为临界的比特误码率（BER)或比特误码概率（BEP)（即使具备完美的纠错能力也会出现误码）或选用一个具有复现性的、能反映客观评价的物理量。
注3：例如，冲激脉冲骚扰的加权。3.1.24.1
weighted disturbanee measurement加权骚扰测量
使用加权检波器进行的骚扰测量。3.1.24.2
weightingcharacteristic
加权特性
对特定无线电通信系统具有恒定影响的作为脉冲重复频率函数的峰值电压电平。即骚扰通过无线电通信系统本身得到加权，
加权检波器weightingdetector
具有约定加权函数的检波器。
加权因子weightingfactor
相对于参考脉冲重复频率或相对于峰值的加权函数的值。注：加权因子用分贝(cB)表示。5
-rKaeerkca-
GB/T6113.203—2020/CISPR16-2-3:20163.1.24.5
加权函数或加权曲线weightingfunctionorweightingcurve当具有加权检波器的测量接收机指示（输出）电平恒定时，其输入峰值电压电平和脉冲重复频率之间的关系，即测量接收机对重复脉冲的响应曲线。3.1.25
测量measurement
通过实验合理的赋予某量一个或多个量值的过程。［米源：ISO/IECGuide99:20079],2.1]3.1.26
试验test
依据规定的程序测定产品、过程或服务的一种或多种特性的技术操作。注，试验是使产品在一系列环境与运行条件和/或要求下，对产品的特性或性能进行测定或分类。［来源.IEC60050-151:2001,151-16-137513.1.27
最高内部频率highestinternalfrequencyEUT内部产生或使用的最高频率.或EUT工作或调谐的最高频率。3.1.2B
module
能提供功能且可能包含射频源的EUT的部件。3.2
2缩略语
下列缩略语（3.1中未包括的）适用于本文件。AM：调幅（amplitudemodulation）APD：幅度概率分布（amplitudeprobabilitydistribution）AV：平均值（average）
BB：宽带（broadband）
CW：连续波（continuouswave）FFT：快速傅里叶变换（fast-Fouriertransform）FM调频(frequencymodulation)
F：中频（intermediatefrequency）ISM：工业、科学和医疗（industrial，scientificormedical)LPDA，对数周期偶极子阵列（log-periodicdipoleErray）NB：窄带（narrowband）
NSA：归一化场地衰减（normalizedsiteattenuation）PRF：脉冲重复频率（pulserepetitionfrequency）QP：准峰值（quasi-peak）
RBW：分辨率带宽（resolutionbandwidth）RF：射频（radio frequency)
RGP：参考接地平面（referencegroundplane）TEM：横电磁波（transverseelectromagnetic)UFA：均匀场区域（uniformfieldarea）VBW：视频带宽（videobandwidth）6
-rrKaeerkAca-
