HG/T 5329-2018.Flexible rubber waterproof sleeve.
1范围
HG/T 5329规定了橡胶柔性防水套管的术语和定义、分类与标记、结构形式、技术要求、试验方法、检验规则以及标志、包装、运输与贮存。
HG/T 5329适用于使用温度为一15 C~80 C、工作压力不大于0.1 MPa、公称尺寸不大于DN2 200的橡胶柔性防水套管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定
GB/T 531.1硫化橡胶或热塑性橡胶 压入硬度试验方法 第 1部分:邵氏硬度计法(邵尔硬度)
GB/T 532硫化橡胶或热塑性橡胶与织物粘合强度的测定
GB/T 700-2006碳素结构钢
GB/T 1682硫化橡胶低温脆性的测定单 试样法
GB/T 3098. 1-2010紧固件机械性能螺栓、螺钉和螺柱
GB/T 3098.2-2015紧固件机械性能螺母
GB/T 3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验
GB/T 7762硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验
GB/T 17219生活饮用水输配水设备及防护材料的安全性评价标准
GB/T 21873-2008 橡胶密封件给、排水管及污水管道用接口密封圈材料规范
HG/T 3090模压和压出橡胶制品外观质量的一般规定

ICS83.140.99
备案号：65260~65262-2018
中华人民共和国化工行业标准
HG/T5327~5329—2018
漂浮型橡胶护航、聚氨酯橡胶隔音减震垫和橡胶柔性防水套管
(2018)
2018-10-22发布
2019-04-01实施
中华人民共和国工业和信息化部发布HG/T5327—2018
HG/T5328—2018
HG/T5329—2018
漂浮型橡胶护
聚氨酯橡胶隔音减震垫
橡胶柔性防水套管
...............

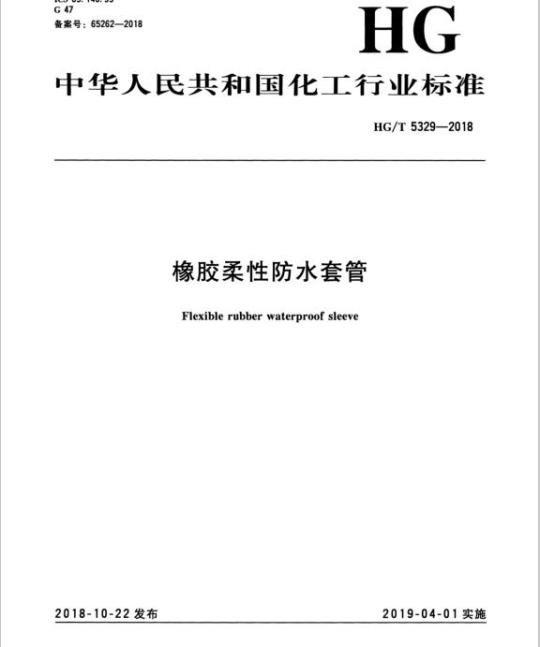

ICS83.140.99
备案号：65262—2018
中华人民共和国化工行业标准
HG/T5329—2018
橡胶柔性防水套管
Flexiblerubberwaterproofsleeve2018-10-22发布
2019-04-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1-2009给出的规则起草。本标准由中国石油和化学工业联合会提出。HG/T5329—2018
本标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC35/SC7）归口。
本标准起草单位：三河市瑞利管业有限公司、宁夏水利水电勘测设计研究院有限公司、北京市化工产品质量监督检验站。
本标准主要起草人：符永利、闫华成、杨青艳、光荣、田建林。(25)
1范围
橡胶柔性防水套管
HG/T5329—2018
本标准规定了橡胶柔性防水套管的术语和定义、分类与标记、结构形式、技术要求、试验方法、检验规则以及标志、包装、运输与贮存。本标准适用于使用温度为一15℃～80℃、工作压力不天手0.1MPa、公称尺寸不天于DN2200的橡胶柔性防水套管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔
硬度）
GB/T532
硫化橡胶或热塑性橡胶与织物粘合强度的测定GB/T700—2006碳素结构钢
GB/T1682硫化橡胶低温脆性的测定单试样法GB/T3098.1—2010紧固件机械性能螺栓、螺钉和螺柱GB/T3098.2—2015紧固件机械性能螺母硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T3512
GB/T7762
GB/T17219
硫化橡胶或热塑性橡胶
耐臭氧龟裂静态拉伸试验
生活饮用水输配水设备及防护材料的安全性评价标准GB/T21873一2008橡胶密封件给、排水管及污水管道用接口密封圈材料规范
HG/T3090
模压和压出橡胶制品外观质量的一般规定3术语和定义
下列术语和定义适用于本文件。3.1
flexiblerubberwaterproof sleeve橡胶柔性防水套管
由织物增强的橡胶件或橡胶密封圈与金属穿墙套管、金属法兰等元件组成，用于管道系统穿过墙壁、水池壁时与墙壁或水池壁之间的柔性连接件。3.2
正水密封套
sealsleeve
由内胶层、织物增强层、外胶层复合而成的橡胶件。(27)
HG/T5329—2018
径向位移radialdisplacement
穿墙管道轴线与金属穿墙套管轴线产生的相对距离。4分类与标记
4.1分类
按使用介质分类
普通类：适用温度为一15℃～80℃，介质为水，用“P”表示。特种类：适用于特殊性能要求的，如耐油、耐热、耐寒、耐臭氧或耐化学腐蚀等，用“T”表示。
按密封形式分类
I型：通过密封圈的压缩变形实现密封和柔性连接。Ⅱ型：通过止水密封套本身的柔性实现柔性连接。·焊接连接（ⅡH)：主要用于可以焊接的穿墙管道上；松套连接（ⅡS)：主要用于不能焊接或不易焊接的穿墙管道上。·
4.2标记
4.2.1标记方法
橡胶柔性防水套管按下列顺序标记：RL
4.2.2标记示例
示例1：
本标准编号
墙壁厚度（mm）
一类别
-密封形式
穿墙管道外径（mm）
公称直径（mm）
-产品代号
公称直径为350mm，穿墙管道外径为377mm，密封形式为I型，普通类，墙壁厚度为500mm的橡胶柔性防水套管标记为：
RL350/377-IP500-HG/T5329—2018示例2：
公称直径为350mm，穿墙管道外径为377mm，密封形式为IⅡ型，焊接连接，普通类，墙壁厚度为500mm的橡胶柔性防水套管标记为：
RL350/377-IHP500-HG/T5329—20182
5结构形式
HG/T5329—2018
橡胶柔性防水套管一般由止水密封套、法兰盘（或压盖、密封圈）、金属穿墙套管、紧固件（包括螺柱、螺栓、螺母）等组成。结构形式见图1～图3。3
说明：
一紧固件；
2—压盖；
3——密封圈：
金属穿墙套管；
穿墙管道。
说明：
1——紧固件；
法兰盘：
止水密封套：
金属穿墙套管；
穿墙管道。
型橡胶柔性防水套管结构图
图2Ⅱ型焊接连接橡胶柔性防水套管结构图(29)
HG/T5329—2018
说明：
紧固件：
2——法兰盘；
止水密封套；
金属穿墙套管；
穿墙管道；
一密封图。
技术要求
尺寸及公差
3I型松套连接橡胶柔性防水套管结构图图3
穿墙套管长度尺寸公差应符合表1的规定，6.1.1
穿墙套管长度尺寸公差
穿墙套管长度L
L≤200
200L≥>500
长度的1%，但不大于士10
I型橡胶柔性防水套管基本尺寸及公差应符合图4及表2的规定。(30)
单位为毫米
公称尺寸
型橡胶柔性防水套管尺寸图
I型橡胶柔性防水套管基本尺寸及公差D4
图6及表3的规定。
Ⅱ型橡胶柔性防水套管基本尺寸及公差应符合图5、(31)
HG/T5329—2018
单位为毫米
12-M20
12-M20
16-M20
16-M24
20-M24
20-M27
20-M27
24-M27
HG/T5329—2018
IⅡ型焊接连接橡胶柔性防水套管尺寸图图5
Ⅱ型松套连接橡胶柔性防水套管尺寸图图6
3Ⅱ型橡胶柔性防水套管基本尺寸及公差表3
6.1.4密封圈尺寸及公差应符合技术图纸要求。6.2外观
6.2.1止水密封套外观质量要求应符合表4的规定。(33)
HG/T5329—2018
单位为毫米
12-M12
12-M12
16-M1612-M12
16-M1612-M12
16-M1616-M16
16-M1616-M16
20-M1616-M16
20-M1616-M16
20-M16|20-M16
20-M1620-M16
28-M1624-M16
30-M1628-M16
36-M1632-M16
36-M1636-M16
40-M1640-M16
46-M1644-M16
48-M1648-M16
56-M1652-M16
HG/T5329—2018
缺陷类别
起泡脱层
杂质、疤痕、机械损伤
增强层间脱层
胶料海绵状
表4止水密封套外观质量
外胶层
面积不大于100mm、间距不小于500mm的缺陷不多于2处，允许用与原外层胶材质相同的材料进行一次修理完善
深度不大于0.5mm、面积不大于10mm2的缺陷不多于3处，允许用与原外层胶材质相同的材料进行一次修理完善
不充许
不允许
橡胶密封圈外观质量要求应符合HG/T3090的规定。橡胶柔性防水套管金属件外观质量要求应符合表5的规定。橡胶柔性防水套管金属件外观质量表5
毛刺、焊渣
公称压力
不允许
不应有裂纹、结疤、分层、擦伤等橡胶柔性防水套管公称压力为0.1MPa，大于0.1MPa的由供需双方协商确定。橡胶柔性防水套管应承受1.5倍公称压力的耐压试验。6.4
位移性能
橡胶柔性防水套管最大允许径向位移应符合表6的规定。表6橡胶柔性防水套管最大允许径向位移公称尺寸
50~125
150~600
700~1000
1200~2200
允许径向位移
内胶层
不允许
不允许
不允许
不充许
注：以上最大允许径向位移是指安装完成后穿墙管道轴线与金属穿墙套管轴线之间产生的相对距离的最大值。6.5止水密封套用胶料物理性能wwW.bzxz.Net
止水密封套用胶料物理性能及相应的试验方法应符合表7的规定。8
