SN/T 4790-2017
基本信息
标准号： SN/T 4790-2017
中文名称：箱型托盘基本要求和试验方法
标准类别：商检行业标准(SN)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：13272513
标准分类号
关联标准
出版信息
相关单位信息
标准简介
SN/T 4790-2017.Box pallets-Principal requirements and test methods.
1范围
SN/T 4790规定了箱型托盘相关的术语.基本要求和试验方法。
SN/T 4790适用于箱型托盘性能检验,包括柱式托盘及笼式托盘,但不适用于ISO445内所述箱体及简仓式托盘。本标准也适用于叉车或托盘推车堆放和搬运物品用箱型托盘.但不包括其他起吊设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 4857.3- -2008 包装运 输包装件基本试验第 3部分:静载荷堆码试验方法(ISO 2234:2000,IDT)
GB/T 4857.5- 1992包装运 输包装件跌落试验方法(ISO 2248:1985 ,MOD)
ISO445物料运输用托盘 词汇Pallets for materials handling一Vocabulary
ISO2206包装满 装的运输包装及成组装运试验时包装 件要素的标识( Packaging-Complete, flled transport packages 一Identification of parts when testing)
ISO2244包装满装 的运输包装及成组装运水 平冲击试验( Packaging- Complete, flled transport packages and unit loads- - Horizontal impact tests)
ISO2247包装满装的运 输包装及成组装运固定 低频率振动试验( Packaging- Complete,filled transport packages and unit loads- Vibration tests at fixed low frequency)
3术语和定义
下列术语和定义适用于本文件。
3.1带有上部结构的托盘pallet with superstructure
托盘上部结构或坚硬的自立式笼架可以机械方式加附于托盘之上，以稳固托盘强度。
3.2散装集装箱式托盘box pallet
构成箱状的托盘,其中之一个或多个箱壁上设有铰接的或可拆装的装卸用门。如ISO 445条例所述。可分为固定式、折叠式或可拆卸托盘。见图1。
1范围
SN/T 4790规定了箱型托盘相关的术语.基本要求和试验方法。
SN/T 4790适用于箱型托盘性能检验,包括柱式托盘及笼式托盘,但不适用于ISO445内所述箱体及简仓式托盘。本标准也适用于叉车或托盘推车堆放和搬运物品用箱型托盘.但不包括其他起吊设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 4857.3- -2008 包装运 输包装件基本试验第 3部分:静载荷堆码试验方法(ISO 2234:2000,IDT)
GB/T 4857.5- 1992包装运 输包装件跌落试验方法(ISO 2248:1985 ,MOD)
ISO445物料运输用托盘 词汇Pallets for materials handling一Vocabulary
ISO2206包装满 装的运输包装及成组装运试验时包装 件要素的标识( Packaging-Complete, flled transport packages 一Identification of parts when testing)
ISO2244包装满装 的运输包装及成组装运水 平冲击试验( Packaging- Complete, flled transport packages and unit loads- - Horizontal impact tests)
ISO2247包装满装的运 输包装及成组装运固定 低频率振动试验( Packaging- Complete,filled transport packages and unit loads- Vibration tests at fixed low frequency)
3术语和定义
下列术语和定义适用于本文件。
3.1带有上部结构的托盘pallet with superstructure
托盘上部结构或坚硬的自立式笼架可以机械方式加附于托盘之上，以稳固托盘强度。
3.2散装集装箱式托盘box pallet
构成箱状的托盘,其中之一个或多个箱壁上设有铰接的或可拆装的装卸用门。如ISO 445条例所述。可分为固定式、折叠式或可拆卸托盘。见图1。
标准图片预览
标准内容

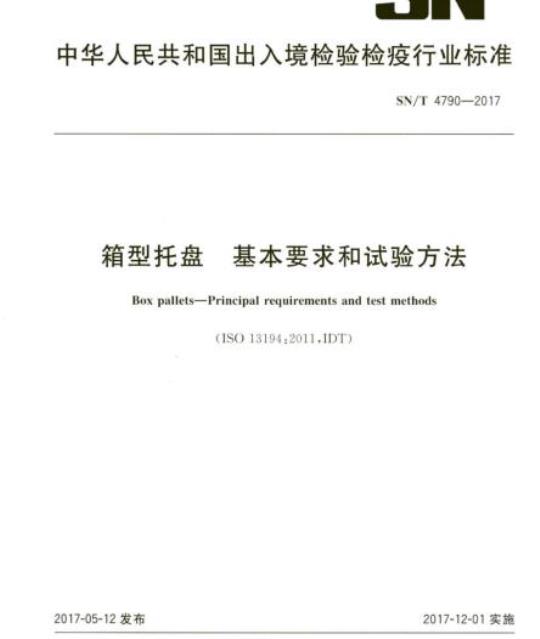

中华人民共和国出入境检验检疫行业标准SN/T4790—2017
箱型托盘
基本要求和试验方法
Box pallets--Principal requirements and test methods（ISO131942011.IDT）
2017-05-12发布
中华人民共和国
国家质量监督检验检疫总局
2017-12-01实施
本标准按照GB/T1.1—2009给出的规则起草SN/T4790—2017
本标准使用翻译法等同采用ISO13194：2011《箱型托盘基本要求和试验方法》。本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位：中华人民共和国天津出人境检验检疫局。本标准主要起草人：张勇、罗璇、蒋雪枫。I
1范围
箱型托盘基本要求和试验方法
本标准规定了箱型托盘相关的术语，基本要求和试验方法。SN/T47902017
本标准适用于箱型托盘性能检验，包括柱式托盘及笼式托盘，但不适用于ISO445内所述箱体及筒仓式托盘。本标准也适用于叉车或托盘推车堆放和搬运物品用箱型托盘，但不包括其他起吊设备。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4857.3—2008
2000,IDT)
GB/T4857.5—1992
包装运输包装件基本试验第3部分：静载荷堆码试验方法（ISO2234：包装运输包装件跌落试验方法（ISO2248：1985，MOD）ISO445物料运输用托盘词汇Palletsformaterialshandling-VocabularyISO2206包装满装的运输包装及成组装运试验时包装件要素的标识（PackagingComplete,filled transport packages-Identification of parts when testing)ISO2244包装满装的运输包装及成组装运水平冲击试验（Packaging一Complete，filledtransportpackages and unitloads-Horizontal impact tests)包装满装的运输包装及成组装运固定低频率振动试验（Packaging一Complete，ISO22471
filled transport packages and unit loads-Vibration tests at fixed low frequency)洲际物料输送用平托盘主要尺寸和公差（FlatpalletsforintercontinentalmaterialISO6780
handling-Principal dimensions and tolerances)ISO/TS8611-2搬运货物用托盘平托盘第2部分：性能要求和试验的选择（Palletsformaterials handlingFlat palletsPart2:Performance requirements and selection of tests)EN13382材料搬运用平托盘主要尺寸术语和定义
下列术语和定义适用于本文件。3.1
带有上部结构的托盘pallet with superstructure托盘上部结构或坚硬的自立式笼架可以机械方式加附于托盘之上，以稳固托盘强度。3.2
散装集装箱式托盘
boxpallet
构成箱状的托盘，其中之一个或多个箱壁上设有铰接的或可拆装的装卸用门。如ISO445条例所述。可分为固定式、折叠式或可拆卸托盘。见图1。注：可能装有顶盖。
SN/T4790—2017
固定式箱型托盘fixedboxpallet壁板固定在底座上的箱式托盘
collapsiblebox
可折叠式箱型托盘
壁板铰接在底座上的箱式托盘，见图2。箱型托盘实例
图2折叠式箱型托盘实例
可拆卸式箱型托盘demountableboxpallet壁板可拆装的箱式托盘。见图3。图3可拆卸式箱型托盘实例
立式托盘
postpallet
带有用于支承堆码货物的立柱的托盘。可以装配可拆卸式联杆或门。见图4。图4立式托盘实例
SN/T4790—2017
SN/T4790—2017
笼式托盘cagepallet
带有立杆或联杆加强的网式壁板的托盘。在一侧或多侧设有用于装卸货物的铰接的或可拆装的门。见图5。
图5笼式托盘实例
额定负载nominalload
允许以均布载荷方式装人箱式托盘的最低安全载荷。用千克表示。3.9
堆码负重nominal stackingload置于底层的箱式托盘，其顶部所能承受的最低安全载荷。用千克表示。在适当情况下，用放置在平地上的箱式托盘的总堆码层数来表示。在用层数表示时，用以下缩写方式：1/1（堆了2个箱式托盘）、2/1（堆了3个箱式托盘）等视为均布载重。3.10
试验荷载
testload
SN/T4790—2017
试验过程中，加载到箱式托盘内部或箱式托盘顶部，以模拟储存或运输环境的荷载。3.11
自重tare weight
未装任何物品情况下的箱式托盘重量。3.12
压载物
ballast
压载物由以下构成：
待运输的实物或具有类似物理特性的物品，此种情况下，试验仅对产品有效或模拟压载物1-沙子或2-塑料颗粒
除另行规定外，试验荷载，包括已填充1-沙子或2-塑料颗粒的贮藏器，均勾分布，并占整个箱式托盘的80%以上的容积。
符号和缩略语
下列符号和缩略语适用于本文件。F，叉车堆码试验时，相当于箱式托盘长度的力，单位为牛顿。Fw叉车堆码试验时，相当于箱式托盘宽度的力，单位为牛顿开始运动时所需力，单位为牛顿。Fs
重力加速度常数，9.8m/s
箱式托盘高度，单位为毫米。免费标准下载网bzxz
箱式托盘长度，单位为毫米
自由弦长的长度，单位为毫米。放置在箱式托盘顶部的托盘层数。箱式托盘宽度，单位为毫米。
Ws托盘重量。
5要求
静摩擦系数。
5.1材料
箱子托盘的制作材料不受本标准限制，这些材料通常是金属，塑料，木材、混合材料以及纸质材料当箱子托盘是由复合材料制成时，测试条件和测试持续时间的选择应该考虑到这些材料对测试结果的影响。
5.2尺寸、堆积载荷以及载荷测试5.2.1堆积设备
箱式托盘应该设计制作以便于堆积的形式。2尺寸
结构的设计应该符合ISO6780或者EN13382的相关条款，并满足便于用叉车或者托盘专车从底5
SN/T4790—2017
部抬起的要求。此外，为提高货物的稳定性，箱式托盘的高度不得超过最短边长度的两倍。5.2.3限定载荷限定堆积载荷
生产厂家应该在说明书或者产品铭牌上标注限定载荷或者限定堆积载荷。商家也可以在测试前设定一个限定值。
注：在保证堆积的箱式托盘的稳定性前提下，最大堆积数根据箱式托盘的材料和设计不同而有所不同，5.2.4测试载荷
测试载荷可是真实的被搬运物品或者真实物品模拟物，例如沙子，塑料颗粒或流体。测试载荷应该均勾分布在箱式托盘上。
条件和测试持续时间
5.3.1条件
湿度和温度是相关条件时，温度和湿度在测试期间需保持。当几种材料被使用时，最易受影响的条件应该被使用。对所有材料的具体条件详见1SO/TS8611-2：2011的第4章。5.3.2测试持续时间
测试期间的测试参数见表1，测试持续时间根据ISO/TS8611-2:2011中表4。表
箱式托盘材料
未经加工金属固定件
全部金属（焊接或压缩结构）
塑料制品或塑料
部件总体性能
弯曲试验及堆码试验满载时长
试验时间/h
堆码试验
弯曲试验
纸制或加工木质材料总体性能
将有胶粘剂的托盘与主要部件相链接5.3.3重复次数
每次试验用箱式托盘层数至少为三层24
弧豫时间/h
若试验效果已有明显表象，可对同一样品进行全方位试验。须确保已完成箱式托盘试验。如需使用，请安装使用所需全部附件（顶盖、紧固件等）。6
试验方法
弯曲试验
6.1.1试验目的
确定箱式托盘的弯曲刚度。
6.1.2试验流程
试验流程如下：
试验荷载应为额定负载的1.5倍；将箱式托盘放置在指定位置（见图6）；箱式托盘的底盘均匀施加10%的试验荷载，采用最高载重测试；如图6所示，偏转（用y表示）测量点为ALy的最大值为A（B）、A（B）。合格判定
合格判定如下：
在满载情况下，测试所得偏转数值应低于或等于L，（L，）的2%：弛豫时间结束后，测试所得偏转数值应低于或等于L，（L）的0.7%。L(L)
说明：
试验载荷：
支撑物1：
支撑物2。
图6均匀分布载荷图例
SN/T4790—2017
单位为毫米
SN/T4790—2017
6.2堆码测试
测试目的
测试的目的是判定箱式托盘承受块状堆积载荷在一定范围内变化的能力。6.2.2计算标准
标准计算
载荷测试应根据式（1)计算：
M=1.5XnX(T+W)
式中：
测试载荷；
堆积在一个箱式托盘顶部箱式托盘数；皮重；
限定载荷。
可折叠式箱式托盘
可折叠式箱式托盘的测试载荷应根据式（2)计算：M=1.5XnXT
式中：
测试载荷；
堆积在一个箱式托盘顶部箱式托盘数；皮重。
·（2)
注：空的可折叠式箱式托盘通常存放在高的可折叠式货架上，这种情况可导致折叠部件的损坏，这样商品就不能发挥它的本来作用。
测试程序
测试的进行应符合GB/T4857.3，使用非指导性测试载荷（见图7），测试过程的参数见表1，测试步骤如下：
将第一个空箱式托盘放在平的硬地面上，然后将第二个空箱式托盘堆在第一个箱式托盘上；加10%的测试载荷于第二个箱式托盘上，在四个角测量这两个箱式托盘的高度，见图7（第b)
次测量)；
加100%的测试载荷，时间根据表1说明。然后在四个角测量这两个箱式托盘的高度，见图7c）
（第二次测量）；
从箱式托盘上撤走载荷：
根据表1卸去测试样品载荷；
加10%测试载荷。在四个角测量这两个箱式托盘的高度，见图7（第三次测量）。合格判定
高度。
在堆积过程中在不影响箱式托盘稳定性情况下，箱子不应当受到破坏。在满载荷按压下（第二次四个角的平均测量值减去第一次测量值）应小于2%的堆积高度卸去载荷后，剩余压缩量（第三次四个角的平均测量值减去第一次测量值）应小于1%的堆积6.2.4.4其他测试标准在征得厂家和用户同意的情况下分情况单个考虑。77777777777777777777777777
测量点（俯视图）
说明：
非制导测试载荷：
空箱托盘：
堆码高度。
图7均匀分布荷载堆码测试
垂直冲击跌落测试
测试目的
SN/T4790—2017
该测试目的是为了确定托盘与其上部构造之间的装配的垂直冲击的抵抗力。该测试将根据GB/T4857.5实施。箱式托盘荷载将是它的额定负载。金属箱式托盘不强制进行该测试。6.3.2
测试过程
对底部的冲击测试步骤：
给箱式托盘装载合适的底货；
按照ISO2206的规定对表面3进行冲击测试（见图8）。箱式托盘的一条棱由坚硬表面（如水泥）支撑，将另一条棱提起20cm，并释放进行自由落体（见图9）。SN/T4790—2017
说明：
顶部：
侧面；
底部：
侧面：
前面：
后面。
图8箱式托盘各部分的识别
图9底部冲击测试
单位为毫米
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
