本标准规定了额定热负荷小于或等于180MJ/h(５0kW)的燃气容积式热水器的定义、分类、基本参数、结构要求、主要性能、试验方法和标志、包装、贮存、运输。大于180MJ/h(50kW)而小于360MJ/h(100kW)的燃气容积式热水器参照本标准执行。本标准适用于封闭式和敞开式燃气容积式热水器。不适于其他类型的燃气热水器。本标准所指燃气是GB/T13611-1992《城市燃气分类》、GB13612-1992《人工煤气》规定的燃气。 GB 18111-2000 燃气容积式热水器GB18111-2000 GB18111-2000 标准下载解压密码：www.bzxz.net

GB18111--2000
燃气容积式热水器在我国生产和使用已有多年，由于没有统一国家标准，各企业均参照不同国家标准或我国其他产品的标准生产。国家对此产品无法进行监督，造成产品质量参差不齐。该产品属于安全性产品，产品的质量直接涉及到人民生命财产的安全。随着人民生活水平的提高，该产品将会有一个较快的发展，为此制定统一的强制性标准是十分必要的。本标准是参照美国国家标准ANSIZ21.10.1：1998《燃气热水器》、ANSIZ21.10.3:1998《燃气热水器》、澳大利亚国家标准AG102：1998《燃气热水器》并参考日本工业标准JISS2109：1996《家用燃气热水器》和JISS2093:1996《家用燃气燃烧器具试验方法》，结合中国燃气容积式热水器的生产、检测实际情况而编制的。在技术内容上与美国国家标准ANSIZ21.10.1、ANSIZ21.10.3、澳大利亚国家标准AG102等效。
本标准由中华人民共和国建设部提出。本标准由建设部城镇燃气标准技术归口单位中国市政工程华北设计院归口。本标准由国家燃气用具质量监督检验中心、艾欧史密斯（中国）热水器有限公司、豪特容积热水器（成都)有限责任公司负责起草。本标准主要起草入：王启、施正岩、鞠平、锲建中、刘彤、杨晓明。808
１范围
中华人民共和国国家标准
燃气容积式热水器
Gas storage water heater
GB18111--2000
本标准规定了额定热负荷小于或等于180MJ/h（50kW)的燃气容积式热水器（以下简称热水器）的定义、分类、基本参数、结构要求、主要性能、试验方法和标志、包装、贮存、运输。大于180MJ/h（50kW）而小于360MJ/h(100kW）的燃气容积式热水器参照本标准执行。本标准适用于封闭式和开式燃气容积式热水器。不适于其他类型的燃气热水器。本标准所指燃气是GB/T13611—1992《城市燃气分类》、GB13612-1992《人工煤气》规定的燃气。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1911990包装储运图示标志
及反射面上方采用包络测量表面的简易法GB/T3768---1996声学声压法测定噪声源声功率级GB/T13611--1992城市燃气分类
GB13612-1992人J煤气
GB/T16411--1996家用燃气用具的通用试验方法GB16914--1997燃气燃烧器具安全技术通则CJ3062--1996燃气燃烧器具使用交流电源的安全通用要求3定义
本标准采用下列定义：
3.1容积式热水器 storage water heater热水器内部具有储热水的容器并作为热水器整体的一个部分的热水器。3.2容积capacity
容积式热水器储水容器所能储水的容积，单位：1。3.3组合武安全阀combination relief valve对超过设定的温度和压力均能作出反应的阀门。3.4组合式燃气控制器combinationgas control组装成一体，具有两种或两种以上不同功能的燃气控制装置。3.5排水阀drainvalve
储水容器底部的阀门，热水器储水容器中的水可以通过此阀门排空。3.6排烟罩draught diverter
装在热水器烟气出口处的装置，用于减少倒风对燃烧器燃烧性能影响；有利于排烟及烟道阻塞时方便烟气逸出。
国家质量技术监督局2000-05-19批准2000-11-01实施
GB 181112000
3.7排气/进气口装置
vent-air intake terminal
安装在封闭排气式热水器烟道末端的装置，它位于建筑物外部，通过它从外部大气得到燃烧空气并排出燃烧后的烟气。
3.8实测折算热负荷determined heat input在额定燃气压力下通过喷嘴的基准燃气，用单位时间的热量[MJ/h（kW）]来表示，其环境温度和压力均为标准状态（0C，101.325kPa标准大气压）。3.9维持热负荷maintenance consumption热水器维持某一设定温度所需的热负荷。3.10超负荷overload
本标准规定的超负荷对于人工煤气和天然气为额定热负荷的115%，对于液化石油气为燃具的进口压力升至3.3kPa时的热负荷。3.11超温切断装置over-temperature cut-out为防止温度超过预定值而自动关闭燃气停止工作的装置。当它切断后有不能复位和可以人工或自动复位两种。
3.12烟气溢漏flue gases spillage烟气不完全从烟道排出，而是从热水器中或排烟罩的开孔处溢出。分类及基本参数
4.1热水器的分类
4.1.1按热水器结构可分为：封闭式热水器、散开式热水器，见表1。表1
封闭式热水器
敬开式热水器
分类内容
热水器储水容器没有设置永久性通往大气的孔的热水器热水器储水容器必须设置永久性通往大气的孔的热水器代
4.1.2按使用燃气种类可分为：液化石油气热水器、天然气热水器和人工煤气热水器，见表2。表2
液化石油气热水器
天然气热水器
人工煤气热水器
分类内容
适用于液化石油气的热水器
适用于天然气的热水器
适用于人工煤气的热水器
按使用功能可分为：热水型热水器、采暖型热水器和两用型热水器，见表3。4. 1. 3
热水型热水器
采暖型热水器
两用型热水器
适用于供热水用热水器
适用于采暖用的热水器
分类内容

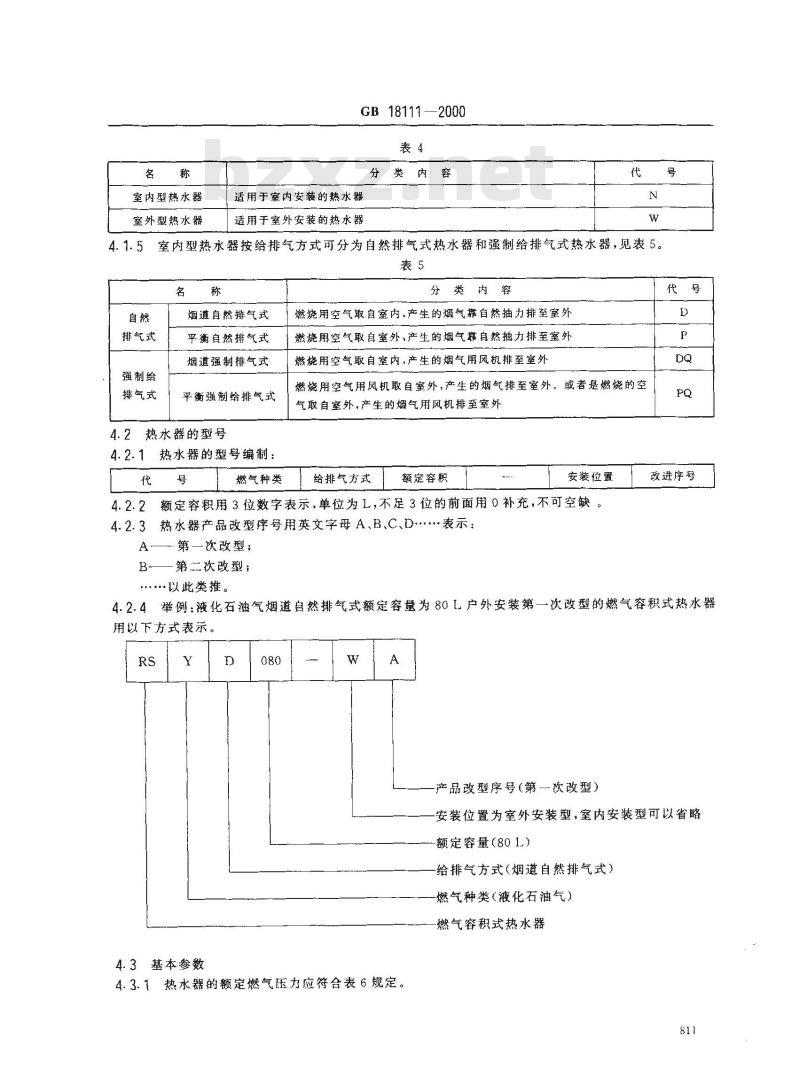

既适用于供热水又适用于采暖的热水器，热水和采暖为相互独立的水系统4.1.4按安装位置可分为室内型热水器和室外型热水器，见表4。810
室内型热水器
室外型热水器
GB18111
分类内容
适用于室内安装的热水器
适用于室外安装的热水器
室内型热水器按给排气方式可分为自然排气式热水器和强制给排气式热水器，见表5。表5
烟道自然排气式
排气式www.bzxz.net
强制给
排气式
平衡自然排气式
烟道强制排气式
平衡强制给排气式
4.2热水器的型号
热水器的型号编制：
燃气种类
分类内容
燃烧用空气取自室内，产生的烟气靠自然抽力排至室外燃烧用空气取自室外，产生的烟气样自然抽力排至室外燃烧用空气取自室内，产生的烟气用风机排至室外燃烧用空气用风机取自室外，产生的烟气排至室外。或者是燃烧的空气取自室外，产生的烟气用风机排至室外给排气方式
额定容积
安装位置
额定容积用3位数字表示，单位为L，不足3位的前面用0补充，不可空缺。4.2.2
热水器产品改型序号用英文字母A、B、C、D...表示：A-
第一次改型；
第二次改型；
以此类推。
改进序号
举例：液化石油气烟道自然排气式额定容量为80L户外安装第一次改型的燃气容积式热水器4.2.4
用以下方式表示。
4.3基本参数
产品改型序号（第一次改型）
安装位置为室外安装型，室内安装型可以省略额定容量（80L）
给排气方式（烟道自然排气式）燃气种类（液化石油气）
燃气容积式热水器
4.3.7热水器的额定燃气压力应符合表6规定。811
额定燃气压力.Pa
GB 18111—2000
液化石油气
4.3.2热水器的额定容量：应是5的整倍数。5设计与结构要求
5.1通用结构
5.1.1热水器结构应安全、坚固及耐用。天然气
人工煤气
5.1.2热水器的每个零件均应固定，防止位移。并制造成能在正常和合理的搬运及使用条件下保持之间的固定关系。非永久性固定零件应设计成在清洁和维修时便于拆卸、装配或更换。5.1.3热水器的一般结构和组件应便于清洁和维护。零件装配应良好。采用螺栓和其他紧固件固定的零部件应有足够的刚度。使用和维修期间可能与人体接触的所有外露边缘均应平滑。5.1.4用于热水器通用组件的螺钉和紧固件应符合国家有关的标准，并能用通用工具进行装卸。5.1.5燃烧器应正确定位，并牢靠地固定，保证燃烧器在使用时不会移动或脱落，其结构应保证燃烧器不可能发生错误的安装。主燃烧器、小火燃烧器和引火燃烧器及其所有组件均能使用通用工具安装和拆卸。
5.1.6一-次空气调节板应调节灵活，调节后应能固定，运行时不应滑动，且便于使用通用工具紧固。5.1.7主燃烧器喷嘴应便于用通用工具装卸，在任何情况下喷嘴配件均应可靠固定，确保与燃烧器相对位置准确。喷嘴至少应有3以全螺纹与喷嘴座连接。5.1.8热水器的温控器应便于维修和更换，温控器的最高设定值不得大于82C。5.1.9热水器外壳上应设有开口，其大小应便于燃烧器安装和维修，或方便地将燃烧器卸下进行清理。5.1.10热水器宜设置观火孔，供使用者在燃烧室门安装在位时方便地用肉眼（直接或间接）观察主燃烧器和小火燃烧器的火焰。观火孔应用耐高温材料制成，并防止机械损坏（观火孔位于外壳以内时例外）。如使用了玻璃就应为其加框、且玻璃厚度不得小于3mm。5.1.11散开式热水器应设常压水箱给水装置或其他可控制的给水装置，并应采用带保护罩的水位计。供水水箱上溢流口的位置应当是在水箱中的调节水位刻度处，当热水器的水从冷的状态加热到最高温度时不应有水从溢流口流出。
5.1.12热水器的水箱应设置排水阀，该阀的设置应方便地将水箱内的水尽量排空便于清洗，防止异物沉积。台式热水器的排水阀应能在器具正面操作。5.1.13排水阀出口应能与软管连接，以便将水排至下水管路。5.1.14热水器的浸没管应配有防虹吸孔。该孔应位于距水箱顶部150mm范围内。防虹吸孔的直径应不小于3mm
非金属浸没管应附有检验机构认可的证明，说明该材料在无毒性、溶解性、耐温性等方面符合要求。并标有制造厂名或商标以及批号。相对密度小于1.0的非金属浸没管应可靠的固定，该装置应将浸没管的垂直位移限制在6.5mm以内。
5.1.15手动燃气阀上的关闭”位置应清楚地表示出来，具有多种功能的手动燃气阀应将每个功能的位置、包括专用点火位置都清楚地表示出来。5.1.16热水器的结构设计应能防止炽热颗粒掉落到地面上。5.1.17用于室外安装的热水器，对所有控制器和电器线路，应按本标准6.22喷淋试验规定的气候条件，提供足够的保护。
5.2安全控制装置
GB 18111—2000
5.2.1通往主燃烧器的燃气都应通过至少两个自动关闭阀，其中一个阀可由温度控制装置控制。5.2.2采用强制给排气的热水器，当抽风机或鼓风机工作不正常时不应引起不安全现象发生。5.2.3采用电源工作的热水器，在电源中断时燃气控制阀应处于关闭状态。5.2.4采用市电的热水器宜设置漏电保护器。5.2.5热水器应设置以下装置，这些装置的安装位置及技术性能应符合6.1的有关要求。a）熄火保护装置；
b）热水温控器；
c）散开式热水器应设温度安全阀；d）封闭式热水器应设置压力安全阀和温度安全阀或超温切断装置。水箱上应有独立的接口，用于直接安装压力安全阀和温度安全阀，其规格应对热水器提供充分的保护。5.2.6热水器宜设燃气调压器，在调压器与燃烧器之间必须设二次测压接口。5.3材料
5.3.1用于制造热水器的材料应能承受热水器正常使用时的温度和压力，并具有足够的机械强度与刚度。所用钢板、镀锌板、不锈钢板、铜材、标准件等材料均应符合国家有关标准或行业标准的要求。5.3.2热水型热水器和两用型热水器中供热水部分内用于与水接触的材料必须是经证明适合于与食品接触的材料。
5.3.3热水器结构中不得使用石棉，但它被粘结材料包含、保护或组合，正常使用条件下石棉纤维不会漂浮在空气中的除外。
5.3.4热水器的绝热保温材料在正常的使用条件下不应由于安装、移动或冷凝等原因而损坏或失效。5.3.5用于制作外径≤125mm的一次烟道材料的厚度应满足式（1)：D
式中：D：烟道外径,mm；
Fc…腐蚀因数，mm，对于无涂层烟道Fc一0.28mm;对于烟道内有耐火陶瓷涂层的Fc一0mm。外径≥125mm的烟道材料，对于无涂层的厚度不应小于2.8mm；对于有耐火陶瓷涂层的厚度不应小于2.5mm.耐火陶瓷涂层的平均厚度不应小于0.08mm。5.3.6用于制作热水器水箱桶体的材料厚度应能保证水箱承受静水压力试验。5.3.7燃烧器应是整只铸件或是具有同等的气密耐用的结构，并用熔点大于900C的耐腐蚀材料制成。
5.3.8--次空气调节板的金属材料厚度不得小于0.6mm，当材料厚度小于1.2mm时就应采用外缘翻边的方法或其他方法加强。调节板应用耐腐蚀材料制成或具有耐腐蚀表面镀（涂）层保护。5.3.9用于固定--次空气调节板的螺钉应用耐腐蚀材料制成，如果是钢制的，其表面应有耐腐蚀金属镀层。
5.3.10喷嘴材料的熔点应大于700C。燃烧器的喷嘴支架，一次空气调节板应采用熔点大于500C的金属材料，并且耐腐蚀。
5.3.11热水器的燃气阀门应采用熔点大于350℃的金属材料。5.3.12热水器的燃气管应采用熔点大于350C的金属材料或非燃性材料。小火燃烧器和引火燃烧器的输气管应采用熔点大于500C的金属材料。5.3.13热交换部件应采用熔点大于900℃的金属材料，如采用普通钢板时，与生活用水接触的表面应进行防腐处理。
5.3.14接触燃气的密封材料，如密封垫、油脂等除应具有防腐密封性能外，与所接触的燃气不应发生化学反应。
5.3.15热水器的外壳、排烟罩及通烟气的部件应采用耐腐蚀的材料或表面进行防腐蚀处理的金属材813
料，一次排烟管应采用无缝钢管。GB18111-—2000
5.3.16热水器上用于安全说明和警告的标识、指导安全正确使用的标识以及规格铭牌等永久性标识在经历本标准规定的试验后标贴粘结质量应良好，图文应清晰。5.4排烟要求
5.4.1烟道接口的设计可参照表7的排烟道的内径设计，与二次烟道连接时，垂直接口应至少有13mm的交接长度，水平接口应至少有25mm的交接长度。烟道终端开口应不能放入直径为16mm的小球。
排烟道公称直径
排烟道内径
100110120130140160
100110
140160
180200220240
220|240
180200
5.4.2如果排烟和进气采用同轴平衡烟道的，应随机配带烟道和排气/进气口装置。其他形式的平衡自然排气式热水器和平衡强制给排气式热水器应随机配带排气/进气口装置，烟道由安装者根据安装现场要求配置，但应采用耐腐蚀的材料或表面进行耐腐蚀处理的金属材料，且满足排烟温度的要求。5.5外观要求
热水器外壳应平整均勾，经表面处理后不应有喷涂不均、皱纹、划伤、裂痕、脱漆、锈蚀等明显的外观缺陷。
6技术要求
6.1热水器燃气系统的气密性（试验方法：7.5）a）热水器燃气系统漏气量在空气压力为4.2kPa时不应大于0.07L/h；b）从热水器进气口至燃烧器火孔前，应无泄漏，c）对起密封作用的阀门，漏气量在空气压力为4.2kPa时不应大于0.07L/h；d）对起自动控制作用的阀门，漏气量在空气压力为4.2kPa时不应大于0.55L/h。6.2热负荷准确度（试验方法：7.6）热水器实测热负荷与额定热负荷的偏差范围为士10%。（试验方法：7.6.1）6.3无风状态燃烧工况（试验方法：7.7.2）6.3.1火焰传递（试验方法：7.7.2.1）点燃热水器主燃烧器处火孔后4s内火焰应传遍全部火孔，且无爆燃现象。6.3.2火焰状态（试验方法：7.7.2.2）热水器主燃烧器火焰应清晰、均匀。6.3.3电极接触黄焰（试验方法：7.7.2.6）正常使用时电极不应接触黄焰。6.3.4黑烟（试验方法：7.7.2.7）火焰应无明显导致积炭的黄焰和黑烟。6.3.5主燃烧器火焰稳定性（试验方法：7.7.2.3,7.7.2.4,7.7.2.5）热水器主燃烧器工作时应无熄火、回火及妨碍使用的离焰现象。6.3.6小火燃烧器火焰稳定性（试验方法：7.7.2.8）小火燃烧器工作时应无熄火、回火及妨碍使用的离焰现象，允许存在不积炭的顶部黄焰。6.3.7燃烧噪声（试验方法：7.7.2.9）热水器在额定压力全负荷工作时，燃烧噪声不应大于65dB。（燃烧噪声应包括强制给排气热水器的风机的工作噪声。)
6.3.8熄火噪声（试验方法：7.7.2.10）811
GB 18111-2000
热水器在额定压力全负荷工作时，熄火噪声不应大于85dB。6.3.9烟气中CO含量（试验方法：7.7.2.11）热水器工作时烟气中的CO含量（当过剩空气系数α=1时）均应符合下列规定：a）设有调压器的热水器热负荷为额定热负荷的115%，未设调压器的热水器使用最高压力时烟气中的C。-1含量均不应大于0.04%。b）以最低压力（见表9)工作时，热水器烟气中的COa=1含量不应大于0.02%。6.3.10供电电压变化时的燃烧工况（试验方法：7.7.2.12）强制给排气热水器应把供电电压降低至额定电压85%和升高至额定电压的110%时，进行燃烧工况的试验.其性能应符合本标推6.3.1~～6.3.9的要求。6.3.11排烟系统严密性（试验方法：7.7.2.13）烟道自然排气式热水器在额定热负荷下运行5min时，不应有烟气从热水器内、烟道系统或与排烟罩相连接的0.6m长的烟道上泄漏或溢出。6.3.12烟气倒流（试验方法：7.7.2.14）热水器在无风状态下运行时，烟气不得倒流人室内。6.3.13冷凝水（试验方法：7.7.2.15）热水器在正常运行时不应有冷凝水从热水器内流出。在运行初期允许出现冷凝水，但不得产生熄火现象。
6.4烟道堵塞状态的燃烧工况
6.4.1设有排气罩或类似装置的烟道自然排气式热水器，在正常工作时，当烟道出口处被完全堵塞时热水器烟气中的COa=1含量不应大于0.04%。燃烧火焰不应有熄火或火焰反常现象。（试验方法：7.7.3.1)
6.4.2烟道强制排气式热水器在环境中氧含量正常情况下试验热水器时，烟气出口或烟道强制排气式能提供的烟气转向设备出口被堵塞至任何程度，直至完全闭塞时，烟气中的COa=1含量不应大于0.04%；或自动切断气源，切断气源时烟道中的压力应大于50Pa。如热水器停止工作，再次打开烟气出口，热水器重新点火时，不得出现爆燃现象。（试验方法：7.7.3.2）6.5热水器有风状态燃烧工况
6.5.1烟道自然排气式热水器的性能应符合以下要求：（试验方法：7.7.4.1）a）以风压头（动压)10Pa的风速向下吹风1min，吹风时主燃烧器和小火燃烧器的火焰不应有熄灭或火焰反常现象，且烟气中的CO=l含量不应大于0.04%；b）以风压头（动压）10Pa的风速向上抽风1min，主燃烧器和小火燃烧器火焰不应有熄火或火焰反常现象，且烟气中的COa=不应大于0.04%。6.5.2室外型热水器、平衡自然排气式热水器和平衡强制给排气式热水器的性能应符合以下要求：（试验方法：7.7.4.2)
a）以0~9m/s的风速吹风时，引火燃烧器或小火燃烧器的点火应正常；b）以0~~18m/s的风速吹风时，热水器的性能应正常，烟气中的COa-1含量大于0.04%的测试点不应超过总测试点数量的10%；
c）以018m/s的风速吹风时，小火燃烧器的性能应正常，并能安全可靠地点燃主燃烧器；d）以18～26m/s的风速吹风时，热水器的主燃烧器燃烧应能正常或安全可靠地停止工作。6.5.3接市电的室外型热水器和平衡强制给排气式热水器在供电电压调至额定电压的85%和110%时进行6.5的试验，其性能应符合本标准6.5.2的要求。（试验方法：7.7.4.2）6.6密封结构漏气量（试验方法：7.7.4.3）平衡自然排气式和平衡强制给排气式的密封试验，平衡自然排气式热水器和平衡强制给排气式的密封性能应良好，在施加25Pa的静压力时，其漏气量不应大于相当于额定热负荷兆焦数乘0.15，单位815
为m/h。
6.7表面温升（试验方法：7.8）GB18111--2000
热水器的温控器设定在最高温度，并有适当的水流通过使其保持开启状态的情况下，热水器连续工作至少2 h后的温升应不超过以下值6.7.1有烫伤危险的表面温升
a）裸露或表面有涂料的金属件表面温升不应大于40K；b）糖瓷件表面温升不应大于45K；c）玻璃件表面温升不应大于50K；d）塑料件表面温升不应大于60K。（包括表面有厚度不超过0.13mm的金属镀层的塑料件和表面覆盖有厚度不超过0.13mm塑料层的金属件）。6.7.2墙壁、地面和顶棚的表面温升热水器附近或与之接触的墙壁、地面和预棚的表面温升不应大于50K。如果热水器上标有\应安装在防火地基上”，则允许地面温升不应大于65K。6.7.3手动操作零件表面温升
热水器外部检修门把手，排水阀手柄，用户调整水温、操作主火或引火的燃气供应阀或在使用安全截止装置复位时通常操作的控制零件的表面温升，对于金属件不应大于35K，对于非金属件不应大于45K。
6.7.4其他零部件、密封件、导线的表面温升a）燃气控制阀阀体、温控器等表面温升不应大于50K；b）主燃气管和引火燃气管等对硫化物腐蚀敏感的部件（例如铜件）的表面温升不得超过50K；c）软管的表面温升（除非经特殊认可的耐高温材料)不得超过20K；d）密封件、连接件或相似材料的表面温升不得超过100K；e）导线表面温度不得超过导线绝缘层规定的最高温度；{）电器部件、线的表面温度不应超过电器零部件规定的温度。6.8耐热性
6.8.1在温控器设定为最高温度，且有适当的水流通过使温控器保持开启状态的情况下，热水器在超负荷下连续运行10h，应满足下列要求：（试验方法：7.9.1)a）热水器的门和其他可移动的部件应功能正常，热水器的外观不应有永久性的损坏。热水器的加强件不应有严重的损坏，隔热硬质聚氨脂泡沫上允许出现少量裂纹，但不得影响热水器的外观和性能；b）控制器、温控器不应有变形、泄漏或其他故障；燃烧器不应有影响正常运行的变形或损坏；c）导线的绝缘层不应焦化或熔化。6.8.2如果燃烧器出现回火现象，热水器在最大负荷下运行1h，燃烧器的材料和结构不应有熔化或变形。（试验方法：7.9.2）
6.9烟气温度（试验方法：7.10）热水器的排烟温度不得超过室温以上270K，这一规定不适合室外型热水器和装有整体排风系统的热水器。
6.10热水性能
6.10.1热效率（试验方法：7.11.1)在额定热负荷下以低热值计算的热效率不应低于75%（用高热值计算70%）。6.10.2维持热负荷（试验方法：7.11.2）维持热水器中的平均水温高于环境温度45K时所需的热负荷不应超过式(2)计算值：M = 0. 42 + 0. 02 V号 + 0. 006 R式中：M-.—维持热负荷,MJ/h；816
·（2）
V——-热水器额定容量，I;
R--额定热负荷，MJ/h。
GB18111—2000
6.10.3热水产率（试验方法：7.11.3)（采暖型热水器除外）热水器以9.0L/min士0.5I/min的流量连续放热水时，当水温低于最初41热水温度6K之前，所能放出的热水量不应少于额定容量的70%。6.11温控器（试验方法：7.12）热水器应设置控制工作的可调或不可调的温控器。温控器应能在本标准规定的所有试验压力下工作。提供有温度显示的温控器度盘应校准，当温控器动作时出口水温与设定温度的误差不应大于6K。6.12热水温度极限（试验方法：7.13）热水器设置的控制工作的温控器和专用不可调节的限制水箱上部的温控器，在本项试验时均被视为只温控器。
a）提供热水温度小于71C的热水器，其出口水温的升高不得超过最高设定温度17K，且出口水温不应超过88℃。
b）提供热水温度大于或等于71C的热水器，其出口水温的升高不得超过最高设定温度11K，且出口水温不应超过93C，在此之前超温保护装置或温度安全阀不应动作。6.13超温切断装置和温度安全阀（试验方法：7.14，7.15）热水器应设置超温切断装置或温度安全阀。在正常运行时超温切断装置和温度安全阀不应动作。当距水箱顶部150mm处水温超过99C之前应可靠动作，超温切断装置应自动切断送往所有燃烧器，包括小火燃烧器的燃气；温度安全阀应自动打开排水，温度安全阀排放热量的能力应大于该热水器的最大热负荷。
超温切断装置或温度安全阀的安装位置应位于水箱顶部150mm以内，或在水箱总高距顶部20%以内的位置,以二者中位置高的一个为宜。6.14压力安全阀（试验方法：7.16）封闭式热水器应设有一个或多个压力安全阀或温度/压力组合安全阀，压力安全阀的压力设定不得超过热水器的最大工作压力，压力安全阀在制造厂规定的压力下应可靠动作。6.15安全关闭装置（试验方法：7.7.2.12）强制给排气热水器安全关闭装置应符合以下要求：a）把供电电压降低至额定电压85%和升高至额定电压的110%的范闺内，热水器正常运行。b）电压在85%110%额定电压范围内变化时，热水器应安全运行或安全地停止运行。c）在电源接通的情况下，如果机械装置有故障，热水器应安全地停止运行。ct）任何时候电源中断时，安全关闭装置应自动关闭气源，停止运行。6.16水箱容量及排水阀（试验方法：7.17）6.16.1热水器的水箱容量应在制造厂规定的额定容量的90%以上。6.16.2热水器应设置排水装置，该装置应能有效的将水箱内的水排出。容积大于200L的热水器应能以平均流量不小于9L/min的速度排放85%额定容量的水。6.17静水压力试验（试验方法：7.18)热水器的水箱应承受5min静水压力试验，水箱不得出现泄漏或永久变形。6.17.1直接与自来水供水管连接的热水器的试验压力为1.5倍额定工作压力，且不小于2.0MPa。6.17.2不接与主供水管连接的热水器的试验压力为2倍的额定工作压力。6.17.3开式热水器的试验压力为35kPa。6.17.4管状热交换器应能承受2.5倍设计压力的静水压力试验，应无泄漏或永久性变形。6.18燃气调压器（试验方法：7.19）当热水器设置燃气调压器时，使用液化石油气、天然气的热水器的燃气进口压力从0.75倍的额定817
GB 18111—2000
压力增加到5.0kPa；使用人工煤气的热水器的燃气进口压力从0.75倍额定压力增加到3.0kPa时，稳压器的出压力变化不应超过其额定出口压力的20%。6.19点火及点火装置
6.19.1点火系统在正常情况下连续启动10次，着火次数不应少于8次，失效点火不应连续发生且无爆燃现象。
在有风状态下连续启动10次，着火次数不应少于5次，且无爆燃现象。（试验方法：7.20.1）6.19.2用电源供电的点火系统，在额定电压的85%和110%的电压时进行实验，其点火性能应符合本标准6.19.1的规定。（试验方法：7.20.1）6.19.3点火火花应在被点燃的燃烧器火焰稳定期结束时停止，在主燃烧器被点燃后就自动熄灭的引火燃烧器，电火花可以持续到主燃烧器火焰稳定期后停止。（试验方法：7.20.1）6.19.4当采用小火燃烧器直接点燃主燃烧器的方式时，小火燃烧器应符合下列要求：（试验方法：7.20.2)
a）当小火燃烧器回火或一次空气孔被堵塞时，应能正常的点燃主燃烧器，且无爆燃现象，或使安全切断装置自动关闭燃气通路。
b）当小火燃烧器的火焰调至正好维持熄火保护装置开启时，允许控制器调节在任何燃气流量下，小火燃烧器应稳定、安全地点燃主燃烧器。6.19.5自动点火装置的性能应符合下列要求：（试验方法：7.20.3）a）自动点燃小火燃烧器的点火装置，应在8s内稳定、安全地点燃小火燃烧器，如果点火失败，应自动关闭燃气通路。
b）直接点燃主燃烧器的点火装置，应在2s内稳定、安全地点燃主燃烧器。如果点火失败，应自动关闭燃气通路，直不能自动再点火，c）强制给排气式热水器，点火装置点火失败而关闭燃气通路后，可在使燃烧室内的空气充分清扫不致引起爆燃后再开始自动点火。6.19.6采用热电式熄火保护装置，在进行正常手动点火时，开阀时间不应大于45s，闭阀时间不应大于60s。（试验方法：7.20.4）
6.20排烟罩强度（试验方法：7.21）6.20.1排烟罩的结构及其在热水器上支撑刚度应能承受以下规定的负载，不会造成运行障碍或明显变形。
a）垂直出口的排烟罩要承受垂直压缩负载，其大小等于出口直径乘0.09kg/mm。b）水平出口的排烟罩在其出口连接一长3m、直径合适、壁厚不少于0.5mm钢板制作的排气管的负载（排气管另-端在距终端不超过25mm的位置使用支架）。6.20.2排烟罩的其他性能应满足热水器试验时各项性能的要求。6.21排气/进气口装置（试验方法：7.22）进气/排气口的结构、制造和支撑刚性应能承受65kg的悬挂负载和10kg悬挂砂袋的冲击后，其损坏程度不会导致不安全使用，热水器应满足试验时的性能要求。6.22喷淋试验（试验方法：7.23）室外型热水器和平衡自然排气式、平衡强制给排气式热水器暴露在室外的排气/进气口装置，在喷淋试验时和试验后（喷淋试验装置见图1），应能正常运行。6.23电气性能（试验方法：7.24）使用市电的热水器的电气性能应符合CJ3062的有关规定。6.24耐振动性（试验方法：7.25）热水器经振动试验后应能满足燃气系统和水路系统的密封性，零部件不应松动或位移，并能正常操作运行。
6.25耐久性能（试验方法：7.26）GB 181112000
热水器的耐久性能应符合表8的要求。710
每只淋喷头的水压计
每只淋喷头的控制阀、
1/2”管子
俯视图
参见淋喷头样图
8用于喷淋试验的喷淋头及相连管道配置示意图S24
1.5×45°
515°0.5×45°
喷淋头组件
侧视图
喷水焦点
2.4X11. 5
六角型或圆形捧料
3-正方形截面的槽，1.5宽，1.5深，间隔120，螺族角60°、螺策前缴与中2. 1径向孔相切喷淋头组件及结构样图
喷淋试验示意图
