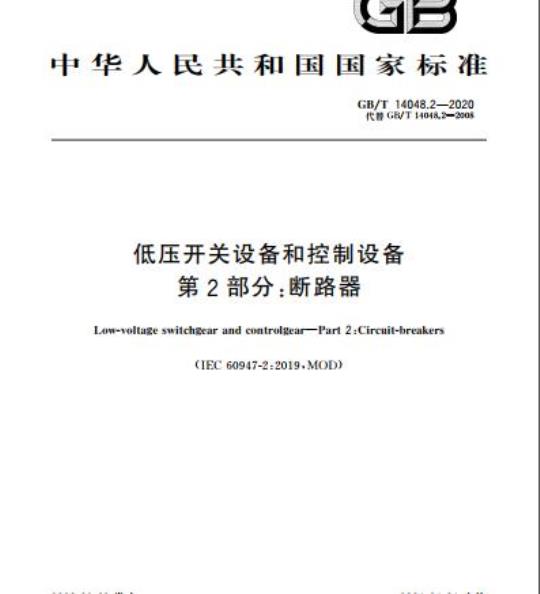

ICS29.120.40
中华人民共和国国家标准
GB/T14048.2—2020
代替GB/T14048.2—2008
低压开关设备和控制设备
第2部分：断路器
Low-voltage switchgear and controlgear-Part 2:Circuit-breakers(IEC 60947-2:2019,MOD)
2020-09-29发布
国家市场监督管理总局
国家标准化管理委员会
2021-04-01实施
-nKaeerKAca-
范围和目的
规范性引用文件
2术语和定义
按选择性类别分
按分断介质分
按设计型式分
按操作机构的控制方法分
按是否适合隔离分
按是否需要维修分
按安装方式分
按外壳防护等级分
断路器的特性
特性概述
断路器的型式
主电路的额定值和极限值
选择性类别
控制电路
辅助电路
脱扣器…
内装的熔断器（带熔断器的断路器）5产品数据和资料
资料种类·
5.3安装、操作及维修说明书
6正常工作、安装及运输条件
结构与性能要求
结构要求
7.2性能要求…·
7.3电磁兼容（EMC）
8试验
试验种类
验证结构要求
型式试验
rKaeerKAca-
GB/T14048.2—2020
GB/T14048.2—2020
8.4常规试验
8.5特殊试验
湿热、盐雾、振动和冲击
附录A（规范性附录）断路器与串联在同一电路中的另一台短路保护装置在短路条件下的配合55附录B（规范性附录）
附录C（规范性附录）
具有剩余电流保护的断路器
单极的短路试验程序
附录D（规范性附录）预期用于铝导线连接的断路器的附加要求附录E（资料性附录）
提交制造厂与用户协商的项目
附录F（规范性附录）
带电子过电流保护的断路器的附加试验附录G（规范性附录）功耗
附录H（规范性附录）
附录I空白
用于IT系统的断路器的试验程序附录J（规范性附录）电磁兼容性（EMC)一一断路器的要求和试验方法附录K（资料性附录）特征量符号和图形表示汇总表附录L（规范性附录）无过电流保护要求的断路器附录M（规范性附录）
剩余电流装置模块（无内部电流分断装置）:64
：131
电磁兼容一不包括在附录B、附录F和附录M中附件的附加要求和试验…：196附录N（规范性附录）
附录〇（规范性附录）
附录P（规范性附录）
附录Q空白
瞬时脱扣断路器（ICB)：
光伏用直流断路器
附录R（规范性附录）
带自动重合闸功能的剩余电流保护断路器参考文献
-rrKaeerKAca-
：207
GB/T14048《低压开关设备和控制设备》由以下部分组成：第1部分：总则；
一第2部分：断路器；
一第3部分：开关、隔离器、隔离开关及熔断器组合电器；GB/T14048.2—2020
器机电式接触器和电动机起动器（含电动机保护器）；第4-1部分：接触器和电动机起动器第4-2部分：接触器和电动机起动器交流电动机用半导体控制器和起动器（含软起动器）；第4-3部分：接触器和电动机起动器非电动机负载用交流半导体控制器和接触器；机电式控制电路电器；
第5-1部分：控制电路电器和开关元件一第5-2部分：控制电路电器和开关元件一第5-3部分：控制电路电器和开关元件要求；
第5-4部分：控制电路电器和开关元件接近开关；
在故障条件下具有确定功能的接近开关（PDDB）的小容量触头的性能评定方法特殊试验；第5-5部分：控制电路电器和开关元件具有机械锁门功能的电气紧急制动装置；第5-6部分：控制电路电器和开关元件第5-7部分：控制电路电器和开关元件第5-8部分：控制电路电器和开关元件接近传感器和开关放大器的DC接口（NAMUR）；用于带模拟输出的接近设备的要求；三位使能开关；
-第5-9部分：控制电路电器和开关元件流量开关；第6-1部分：多功能电器转换开关电器；第6-2部分：多功能电器（设备）控制与保护开关电器（设备）（CPS）：第7-1部分：辅助器件铜导体的接线端子排；第7-2部分：辅助器件铜导体的保护导体接线端子排；第7-3部分：辅助器件熔断器接线端子排的安全要求；一第7-4部分：辅助器件铜导体的PCB接线端子排；第8部分：旋转电机用装人式热保护（PTC)控制单元。本部分为GB/T14048的第2部分
本部分按照GB/T1.1—2009给出的规则起草本部分代替GB/T14048.22008《低压开关设备和控制设备第2部分：断路器》，与GB/T14048.22008相比，除编辑性修改外，主要技术变化如下：扩大了范围中交流电压的上限，即不超过1500V（见第1章）：一增加了术语\2.21过电流整定值I,”、\2.22可编程逻辑控制器”（PLC)和\2.23闭合脱扣器”（见2.21、2.22、2.23)；
一补充额定值超过交流1000V但不超过1500V的冲击耐受电压、电气间隙、介电试验等相关规定（见7.1.4、7.2.3.2、8.4.6）；材料的灼热丝试验中，明确用于固定载流部件的绝缘材料的试验温度，主电路为960℃，其他电路为850℃（见7.1.1)；
增加\7.1.8用于带有可编程逻辑控制器（PLC)的数字输人与输出要求”（见7.1.8）；修改“7.2.2.3主电路\的温升规定，应能承受的电流由约定发热电流改为额定电流1.（见7.2.2.3）；在“8.3.1试验程序”中，增加具有不同极数的交流断路器的可选择试验程序，并新增表9b和9c（见8.3.1)；
KaeerKAca-
GB/T14048.2—2020
增加\8.3.9临界直流负载电流试验”，主要针对直流断路器规定试验要求（见8.3.9）；增加\8.5特殊试验—湿热、盐雾、振动和冲击”（见8.5)；一附录A中，细化A.5验证选择性”的内容，增加选择性的理论研究和通过试验确定选择性两种方法的规定和要求（见A.5）；附录B和附录M中，增加B型CBR和B型MRCD的要求和试验方法（见B.4.4.3、B.7.2.10、B.8.8、M.8.8.3);
附录B、F、J中更新相关EMC性能和要求（见B.8.13.1.1、F.3.2、J.2）；一新增“附录D（规范性）预期用于铝导线连接的断路器的特殊要求”；—一新增“附录P（规范性）光伏用直流断路器”；一新增“附录R（规范性）带自动重合闸功能的剩余电流保护断路器”。本部分使用重新起草法修改采用IEC60947-2：2019《低压开关设备和控制设备第2部分：断路器》。
本部分与IEC60947-2：2019的技术性差异及其原因如下：一关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在1.2“规范性引用文件”中，具体调整如下：。用等同采用国际标准的GB/T2423.4代替了IEC60068-2-30；·用等同采用国际标准的GB/T2423.22代替了IEC60068-2-14；?用等同采用国际标准的GB/T3956代替了IEC60228；·用等同采用国际标准的GB/T13539.1代替了IEC60269-1；·用修改采用国际标准的GB/T14048.1-2012代替了IEC60947-12007和IEC60947-1:2007/修改单1:2010；
·用等同采用国际标准的GB/T14048.4代替了IEC60947-4-1；·用修改采用国际标准的GB/T16927.4—2014代替了IEC62475：2010；·用等同采用国际标准的GB/T17045—2008代替了IEC61140:2016；·用等同采用国际标准的GB/T17626.11代替了IEC61000-4-11；·用修改采用国际标准的GB/T32499代替了IEC61545；·用等同采用国际标准的GB4824代替了CISPR11一考虑到我国实际使用情况，第3章“分类”中“开启式”不够合理，仍采用惯用名词“万能式”，塑料外壳式又称“模压外壳式”或“塑壳式”。本部分做了下列编辑性修改：
按照GB/T1.1—2009的要求，规范了第1章的编写；IEC60947-1：2007/修改单2：2014的内容直接纳人本部分的条款中，在改动的条款外侧页边空白位置用垂直双线（IⅡ）标示。本部分由中国电器工业协会提出。本部分由全国低压电器标准化技术委员会（SAC/TC189)归口。本部分起草单位：上海电器科学研究院、常熟开关制造有限公司（原常熟开关厂）、浙江正泰电器股份有限公司、上海良信电器股份有限公司、江苏天全凯帆开关有限公司杭州之江开关股份有限公司、环宇集团浙江高科股份有限公司、法泰电器（江苏）股份有限公司、上海电科电器科技有限公司、杭州乾龙电器有限公司、盛道（中国）电气有限公司、上海电器股份有限公司人民电器厂、施耐德电气（中国）有限公司上海分公司、北京ABB低压电器有限公司、三信国际电器上海有限公司、浙江天正电气股份有限公司、常安集团有限公司、江苏辉能电气有限公司、罗格朗低压电器（无锡）有限公司、华通机电股份有限公司、杭州科丰电子股份有限公司、伊顿电气有限公司、浙江人民电器有限公司、苏州西门子电器有限公司、上海电器设备检测所有限公司、中检质技检验检测科学研究院有限公司、德力西电气有限公司、沈阳IV
-nKaeerKAca-
GB/T14048.2—2020
斯沃电器有限公司、巨邦集团有限公司、温州瑞睿电气有限公司、天津天传电控设备检测有限公司、加西亚电子电器股份有限公司、美高电气科技有限公司、上海精益电器厂有限公司本部分主要起草人：顾惠民、黄蜕业、管瑞良、马世刚、黄银芳、葛飞、戴水东、潘如新、种彪、陈正馨、钟方强、陈正龙、倪小燕、孙海涛、张彦辉、苏邯林、杨红艺、王旭川、张海燕、傅凯、王志勇、刘祖明、王兴阳、包志舟、朱林、崔涛、楼英超、吴建宾、白涛、张凯程、吴起军、张春香、张新雨、陈碎朵、顾德康、陈雪琴
本部分所代替标准的历次版本发布情况为：GB14048.2—1994.GB14048.22001.GB/T14048.22008。-iiikaeerkAca
-nKaeerKAca-
1总则
范围和目的
低压开关设备和控制设备
第2部分：断路器
GB/T14048.2—2020
GB/T14048的本部分规定子断路器的术语和定义、分类、特性、产品数据和资料、正常工作、安装及运输条件、结构与性能要求和试验。本部分适用于主触头用来接人额定电压不超过交流1000V或直流1500V电路中的断路器，由受过专业训练的人员和熟练人员安装和操作。本部分还规定了带熔断器的断路器的补充要求额定电压高于交流1000V但不超过1500V的断路器可按本部分进行试验本部分适用任何额定电流、各种结构型式或各种预定用途的断路器。用作接地保护的断路器的要求包括在附录B中。电子式过电流保护断路器的附加要求包括在附录F中。用于IT系统断路器的附加要求包括在附录H中。断路器电磁兼容的要求和试验方法包括在附录丁中。无过电流保护的断路器的要求包括在附录L中剩余电流装置模块（无内部电流分断装置）的要求包括在附录M中断路器附件电磁兼容的要求和试验方法包括在附录N中。瞬时脱扣断路器（ICB)的要求包括在附录O中。光伏(PV)系统用直流断路器的要求和试验方法包括在附录P中。带自动重合闸功能的剩余电流保护断路器的要求和试验方法包括在附录R中。作为直接起动器用的断路器的补充要求在适用于低压接触器及起动器的GB/T14048.4中规定。作为建筑物及类似场所中导线保护用的以及为非熟练人员使用而设计的断路器的要求在GB/T10963中规定。
设备（例如电气器具）用断路器的要求在GB/T17701中规定对于某些特定用途（例如牵引、轧钢机、船用、变频驱动下游电路和易爆环境使用）的断路器，可做一些必要的特殊规定和补充要求。注：本部分涉及的断路器可配备除过电流和欠压以外的在预定条件下能自动断开的装置·例如逆功率或道电流断开装置。本部分不涉及在这种预定条件下的动作验证，本部分的目的是规定：
a）断路器的特性。
断路器在以下情况下应符合的条件：1）正常工作时的动作及性能；免费标准bzxz.net
过载情况下的动作和性能以及短路情况下包括运行中的配合使用（例如选择性和后备保2）
护的配合)的动作和性能；
3）介电性能，
为证明达到上述条件需进行的各项试验和所采用的试验方法。c
d）断路器上所标明或给定的数据。1
KaeerKAca-
GB/T14048.2—2020
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db，交变湿热（12h十12h循环)(GB/T2423.4—2008,IEC60068-2-30:2005.IDT）GB/T2423.22环境试验第2部分：试验方法试验N：温度变化（GB/T2423.22-2019，IEC60068-2-14:2009.IDT)
GB/T3956电缆的导体（GB/T3956—2008.IEC60228:2004，IDT）GB4824工业、科学和医疗（ISM）射频设备骚扰特性限值和测量方法（GB4824一2019，IEC/CISPR11:2015.IDT)
GB/T13539.1—2015低压熔断器第1部分：基本要求（GB/T13539.1—2015，IEC60269-1：2009.IDT）
GB/T14048.1一2012低压开关设备和控制设备第1部分：总则（IEC60947-1:2011.MOD）GB/T14048.4低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器（含电动机保护器）（GB/T14048.42010，IEC60947-4-1：2009.MOD）GB/T16927.4一2014高电压和大电流试验技术第4部分：试验电流和测量系统的定义和要求(IEC62475:2010.MOD)
GB/T16935.1—2008
2007.IDT）
GB/T17045—2008
低压系统内设备的绝缘配合第1部分：原理、要求和试验（IEC60664-1：电击防护装置和设备的通用部分（IEC61140：2001，IDT）GB/T17626.2—2018电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2:2008，IDT)
GB/T17626.3—2016
3:2010.IDT)
GB/T17626.4—2018
4-4:2012,IDT
试验和测量技术
射频电磁场辐射抗扰度试验（IEC61000-4-电磁兼容
电磁兼容
GB/T17626.5—2019电磁兼容
2014.IDT)
试验和测量技术
电快速瞬变脉冲群抗扰度试验（IEC61000试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5：GB/T17626.6—2017
7电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度（IEC610004-6:2013.IDT)
GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验(GB/T17626.11—2008.IEC61000-4-11:2004.IDT)GB/T32499连接器件任何材料的夹紧件用铝线的连接器件及铝基夹紧件用铜线的连接器件(GB/T324992016.IEC61545:1996.MOD)CISPR32：2015多媒体设备的电磁兼容辐射要求（Electromagneticcompatibilityofmultimediaequipment-Emissionrequirements）2术语和定义
GB/T14048.1一2012界定的以及下列术语和定义适用于本文件。注：这些定义来自国际电工词汇（IEV)IEC60050-441，该出版物的引用在括号中给出。2
-nKaeerKAca-
circuit-breaker
断路器
GB/T14048.2—2020
能接通、承载以及分断正常电路条件下的电流，也能在所规定的非正常电路（例如短路）下接通、承载一定时间和分断电流的一种机械开关电器。[IEC60050-441:1984,441-14-20]2.1.1
壳架等级
framesize
表示一组断路器特性的术语，其结构尺寸对儿个电流额定值者相同。注1：壳架等级以相应于这组电流额定值的最大值A表示。注2；在一壳架等级中，宽度可随极数而不同。注3：此定义不包含尺寸标准化。2.1.2
construction break
结构段
一给定壳架等级断路器之间的结构存在的显著差异，要求进行附加型式试验2.2
带熔断器的断路器
integrally-fused circuit-breaker由断路器和熔断器组合而成的单个电器，其每相均由一个熔断器与断路器的一极串联而成。[IEC60050-441:1984,441-14-22]2.3
限流断路器
current-limiting circuit-breaker在规定的电流范围内，阻止允通电流达到预期峰值的断路器，其限制充通I值小于对称预期电流半个周波的I\t值
注1：允通预期峰值电流可以是对称或非对称注2：允通电流也可被称为截断电流（参见IEC60050-441：1984：441-17-12）注3：截断电流与允通能量特征的对照图参见K.2K.5，应用实例见K.6和K.7。2.4
插入式断路器plug-incircuit-breaker断路器除有分断触头外，还有一组可分离的触头，从而使断路器可从电路中拔出或插入。注：某些断路器仅在电源侧为插捕人式，而负载接线端子一般为接线式，2.5
抽尼式断路器
withdrawable circuit-breaker断路器除有分断触头外，还有一组与主电路隔离的隔离触头，处于抽出位置时，可以达到符合规定要求的隔离距离的断路器。
moulded-case circuit-breaker塑料外壳式断路器
具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器。IEC60050-441:1984.441-14-24
空气断路器aircircuit-breaker触头在大气压力的空气中断开和闭合的断路器[IEC60050-441:1984,441-14-27]2.8
真空断路器
vacuum circuit-breaker
触头在高真空管中断开和闭合的断路器。3
KaeerKAca-
GB/T14048.2—2020
IEC60050-441：1984.441-14-292.9
气体断路器
gascircuit-breaker
触头在除大气或较高压力的空气外的气体中断开和闭合的断路器。2.10
接通电流脱扣器making-currentrelease在闭合操作时，如接通电流超过预定值时，使断路器无任何人为延时断开的脱扣器，而且当断路器处于闭合位置时它不动作。
短路脱扣器short-circuitrelease用以短路保护的过电流脱扣器。2.12
短延时短路脱扣器short-timedelayshort-circuitrelease用于在短延时结束后动作的过电流脱扣器。2.13
alarm switch
报警开关
与断路器联结在一起的仅在断路器脱扣时才动作的辅助开关，2.14
带防止闭合的闭锁装置的断路器circuit-breakerwithlock-outdevicepreventingclosing当规定的条件仍存在时，即使给予闭合命令，也能防止每个触头闭合（即足以通电的闭合）的断路器。
短路分断（或接通）能力short-circuitbreaking（ormaking）capacity在规定的条件下，包括开关电器接线端短路在内的分断（或接通）能力2.15.1
极限短路分断能力ultimateshort-circuitbreakingcapacity按规定的试验程序所规定的条件，不要求断路器连续承载其额定电流能力的分断能力。2.15.2
运行短路分断能力
service short-circuit breaking capacity按规定的试验程序所规定的条件，要求断路器连续承载其额定电流能力的分断能力。2.16
断开时间
openingtime
从断开操作开始瞬间起到所有极的弧触头都分开瞬间为止的时间间隔。注1：
对于直接动作的断路器，断开时间开始的瞬间是电流增大到足以导致断路器动作开始的瞬间对于利用任何形式辅助电源动作的断路器，断开时间开始的瞬间是对断开脱扣器施加或断开辅助电源的瞬间。注2：对断路器而言，“断开时间”通常被称为“脱扣时间”，严格地说脱扣时间是表示断开操作开始的瞬间到断开命令变成不可逆的瞬间之间的时间注3：改写GB/T14048.1—2012.2.5.392.17
过电流保护配合
过电流选择性
over-current protective co-ordinationover-current selectivity
两台或多台过电流保护电器的一种动作特性的配合，例如一台保护电器在规定限值的过电流的情4
-rKaeerKAca-
