SN/T 3112-2012.Method of distinguishing grain orientation and non-orientation of cold-rolled silicon steel sheets.
1范围
SN/T 3112规定了冷轧硅钢片的晶粒取向性的鉴别方法。
SN/T 3112适用于厚度不大于0.65mm的冷轧无取向硅钢片和冷轧取向硅钢片的鉴别。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件.其最新版本(包括所有的修改单)适用于本文件。
GB/T 3655用爱 泼斯坦方圈测量电工钢片(带)磁性能的方法
GB/T 13789用单片测试仪测量电工钢片(带)磁性能的方法
3术语和定义
下列术语和定义适用于本文件
3.1铁损specific total loss
当磁感应强度随时间按正弦规律变化,其峰值为某标定值,变化频率为某一标定频率时,单位质量的铁芯在温度20 C时所消耗的功率定为比总指耗:简称铁损,单位为瓦每千克(W/kg)。
3.2晶粒取向grain orientation
硅钢片通过形变和再结晶退火工艺面产生的晶粒排优取向。
4方法原理
本方法首先通过测量冷轧硅钢片的厚度,初步判定其取问性并为下一步的磁性能测量确定指标参数,然后进行铁损值的测试,通过横纵向铁损的比值来最终判定硅钢片的晶粒取向性。
5鉴别程序和方法
5.1 取样
按照相应的取样规程,在全批货物中抽取代表性样品,样品量应满足制备以下测试项目所需。样品表面质量良好,不应有划痕、锈蚀、折叠等肉眼可见的缺陷。

标准图片预览






标准内容

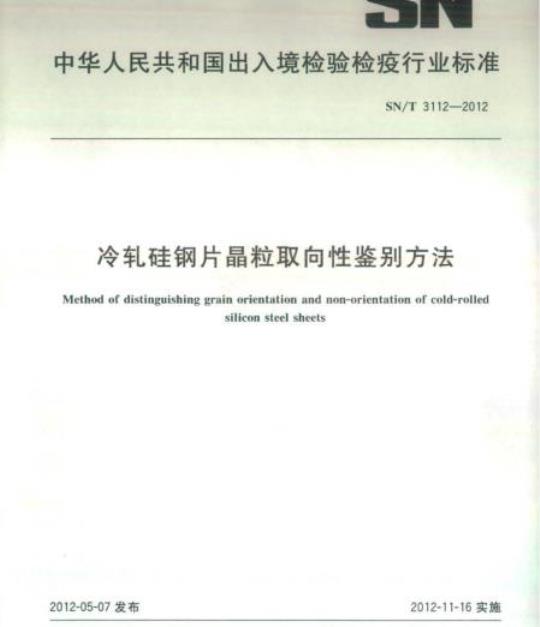

中华人民共和国出入境检验检疫行业标准SN/T3112—2012
冷轧硅钢片晶粒取向性鉴别方法Method of distinguishing grain orientation and non-orientation of cold-rolledsiliconsteel sheets
2012-05-07发布
中华人民共和国
数码防伤
国家质量监督检验检疫总局
2012-11-16实施
本标准按照GB/T1.1-2009给出的规则起草。本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位中华人民共和国天津出人境检验检疫局。本标准主要起草人:傅志强、魏红兵、赵江勇、郭俊诚、贺翠翠。SN/T3112—2012
1范围
冷轧硅钢片晶粒取向性鉴别方法本标准规定了冷轧硅钢片的晶粒取向性的鉴别方法SN/T3112-2012
本标准适用于厚度不大于0.65mm的冷轧无取向硅钢片和冷轧取向硅钢片的鉴别。2规范性引用文件
下列文件对于本文件的应用是必不可少的,凡是注日期的引用文牛,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的改单)适用手本文件。GB/T3655用爱泼斯坦方圈测量电工钢片(带)微性能的方法GB/T13789
3术语和定义
用单片测试仪测量电工钢片(带)磁性能的方法下列术语和定义适用于本文件
specific total loss
当磁感应强度随时间按正弦规律其峰值为某一标定值,变化频率为某一标定频率时,单位质比总损耗,简称铁损,单位光
量的铁芯在温度20℃时所消耗的班皇定为
grain orientation
晶粒取向
硅钢片通过形变和再结晶退
4方法原理免费标准下载网bzxz
本方法首先通过测量冷轧硅钢片的而产生的晶粒择优取向
判定其取
(瓦每千克(W/kg)
并为下一步的磁性能测量确定指标参数,然后进行铁损值的测试,通过横纵向铁损的比值来最终判定硅钢片的晶粒取向性。5
鉴别程序和方法
5.1取样
按照相应的取样规程,在全批货物中抽取代表性样品,样品量应满足制备以下测试项目所需。样品表面质量良好,不应有划痕、锈蚀、折叠等肉眼可见的缺陷。5.2制样
磁性能测量样品优先剪切成500mmX500mm的单片样品,保证切割方向和角度等符合GB/T13789对单片测试样品的要求。如果样品不足以剪切成500mm×500mm.则剪切成30mm×300mm的方圈样品,纵向和横向各一组,保证其样品符合GB/T3655的要求。1
SN/T3112—2012
5.3厚度测量
般采用厚度千分尺进行测量,测量应在距离剪切边缘至少10mm处进行,测量三点,取平均值,精确到0.01mm。根据厚度可以初步判定样品的取向性,为下一步磁性能测量确定参数。常见的国内外硅钢片牌号、厚度、铁损值等参见附录A。5.4磁性能检验
可使用单片硅钢片磁性能测试仪进行测量样品的铁损值,方法标准为GB/T13789:也可采用方圈法测量,方法标准为GB/T3655。对于厚度小于0.35mm的,一般测量Pl.V50理论密度采用7.65kg/dm2,涡流系数取0.5对于厚度不小于0.35mm的,一般测量PL5/5,理论密度采用7.65kg/dm,涡流系数取0.3:分别对横纵向进行测试,再计算出铁损值的横纵向比值。由于有些设备在测量取向性硅钢片横向铁损时,可能超出测量范围,得不到数据,这种情况可视为横向铁损值大于10W/kg
5.5结果判定
5.5.1铁损值的横纵向比值大于1.5.判定为冷轧取向硅钢片铁损值的横纵向比值不大于1.5,判定为冷轧无取向硅钢片。5.5.2
附录A
(资料性附录)
国内外常用冷轧硅钢片牌号、厚度、铁损值对照表冷轧取向性硅钢片牌号、厚度、铁损对照表表A1
GB/T2521-2008
最大铁损
23QG085
23QG090
23QG095
23QG100
23Q110
23Q120
23Q130
27QG090
27QG095
27QG100
27QG105
27QG110
27Q110
27Q120
27Q130
27Q140
30QG105
30QG110
30QG120
30Q120
30Q130
30Q140
30Q150
EN10107-2005
最大铁损
M85-23P
M90-23P
M95-23P
M100-23P
M110-23S
M120-23S
M127-23S
M90-27P
M95-27P
M103-27P
M120-27S
M130-27S
M140-27S
M100-30P
M105-30P
M111-30P
M130-30S
M140-30S
M150-30S
SN/T31122012
JISG2553—2000
最大铁损
23R085
23R090
23P090
23P095
23P100
23G110
27R090
27R095
27P100
27P110
27G120
27G130
30P105
30P110
30P120
30G130
30G140
SN/T3112—2012
GB/T25212008
35QG115
35QG125
35QG135
35Q135
35Q145
35Q155
最大铁损
GB/T2521-2008
35W230
35W250
35W270
35W300
35W330
35W360
35W400
35W440
50W230
50W250
50W270
50W290
50W310
50W330
50W350
50W400
50W470
50W530
表A1(续)
EN10107-2005
M125-35P
M165-358
冷轧无
或回性硅快片
最大锅
M250-50A
M270-50A
M290-50A
M310-50A
M330-50A
M350-50A
M400-50A
M470-50A
M530-50A
最大铁损
JISG2553-2000
最大铁损
35P115
35P125
35P135
35G145
35G155
牌号、厚度、铁损对照表
JISC2552-2000
35A210
35A230
35A250
35A270
35A300
35A360
35A440
50A230
50A250
50A270
50A290
50A310
50A350
50A400
50A470
最大铁损
GB/T2521-2008
最大铁损
50W600
50W700
50W800
50W1000
50W1300
65W600
65W700
65W800
65W1000
65W1300
65W1600
表A.2(续)
EN10106-2007
最大铁损
M600-50A
M700-50A
NI940-50A
MA00-65A
M170-65A
M530-65A
M600-65
SN/T3112-2012
JISC2552-2000
最大铁损
50A600
50A700
50A800
50A1000
50A1300
65A800
65A1000
65A1300
65A1600
SN/T3112-2012
