SN/T 3109-2012
基本信息
标准号： SN/T 3109-2012
中文名称：进口设备中金属构件失效分析程序
标准类别：商检行业标准(SN)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：1468248
相关标签： 失效
标准分类号
关联标准
出版信息
相关单位信息
标准简介
SN/T 3109-2012.Failure analysis procedure for metal products in the imported equipments.
1范围
SN/T 3109规定了进口设备中金属构件失效分析程序。
SN/T 3109适用于所有进口商品中的金属构件失效分析,出口及国产商品中金属构件的失效仲裁分析也可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版（包括所有修改单）适用于本文件。
HB 7739航空 金属制件失效分析程序与要求
3术语和定义
HB 7739界定的以及下列术语和定义适用于本文件。
3.1进口设备imported equipments
由国外制造并在国内使用的设备
3.2金属构件metal product
由金属材料制成的零件。
4失效分析的目的
分析进口设备中金属构件失效模式、失效机理和失效原因,为涉外经济仲裁或索赔提供科学依据。
5失效分析的原则
在从事进口设备中金属构件失效分析时,应遵守以下工作原则:
a) 遵守相关国家的法律和法规;
b)做到科学严谨、客观公正、深人全面;
c)如能用简单方法确定赍任方,则可免去复杂的.繁琐的试验工作;
d)失效分析人员应具备失效分析理论知识和实践经验。
6失效分析的程序
6.1现场调查及背景资料收集
在对进口设备现场调查时,要注意失效信息的收集、保留和记录。可用摄影、录像、录音、绘图及文字描述等方式进行记录。收集失效信息有两方面:一方面是确认能反映失效过程和起因的现象和物质;另一方面是值得进一步分析的物质和现象。虽然进口设备的种类多,结构差异较大.使用环境也不同，但现场调查和背景资料的收集方式基本相同,主要内容包括两方面:
1范围
SN/T 3109规定了进口设备中金属构件失效分析程序。
SN/T 3109适用于所有进口商品中的金属构件失效分析,出口及国产商品中金属构件的失效仲裁分析也可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版（包括所有修改单）适用于本文件。
HB 7739航空 金属制件失效分析程序与要求
3术语和定义
HB 7739界定的以及下列术语和定义适用于本文件。
3.1进口设备imported equipments
由国外制造并在国内使用的设备
3.2金属构件metal product
由金属材料制成的零件。
4失效分析的目的
分析进口设备中金属构件失效模式、失效机理和失效原因,为涉外经济仲裁或索赔提供科学依据。
5失效分析的原则
在从事进口设备中金属构件失效分析时,应遵守以下工作原则:
a) 遵守相关国家的法律和法规;
b)做到科学严谨、客观公正、深人全面;
c)如能用简单方法确定赍任方,则可免去复杂的.繁琐的试验工作;
d)失效分析人员应具备失效分析理论知识和实践经验。
6失效分析的程序
6.1现场调查及背景资料收集
在对进口设备现场调查时,要注意失效信息的收集、保留和记录。可用摄影、录像、录音、绘图及文字描述等方式进行记录。收集失效信息有两方面:一方面是确认能反映失效过程和起因的现象和物质;另一方面是值得进一步分析的物质和现象。虽然进口设备的种类多,结构差异较大.使用环境也不同，但现场调查和背景资料的收集方式基本相同,主要内容包括两方面:

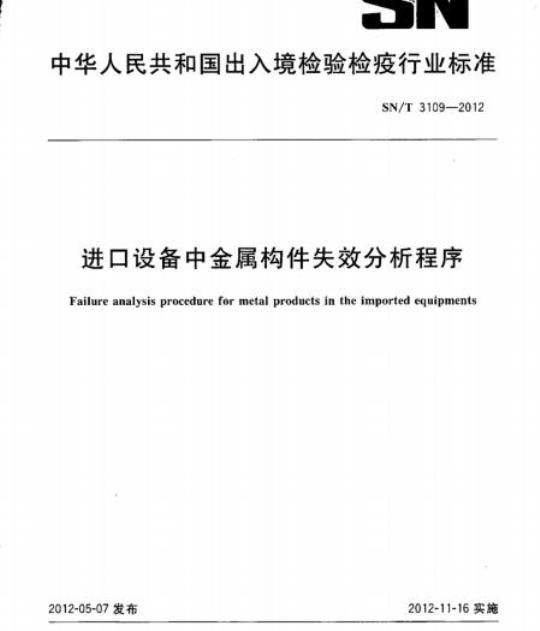

标准图片预览
标准内容
中华人民共和国出入境检验检疫行业标准SN/T3109—2012www.bzxz.net
进口设备中金属构件失效分析程序Failure analysis procedure for metal products in the imported equipments2012-05-07发布
中华人民共和国
国家质量监督检验检疫总局
2012-11-16实施
中华人民共和国出人境检验检疫行业标准
进口设备中金属构件失效分析程序SN/T3109—2012
中国标准出版社出版
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）总编室：(010)64275323
网址spe.net.cn
中国标雅出版社案皇岛印刷厂印刷*
880X12301/16
开本8
印张0.5
2012年10月第一版
字数8千字
2012年10月第一次印刷
印数1-1600
书号：1550662-24112定价14.00元前
本标雅按照GB/T1.1一2009给出的规则起草。本标准由国家认证认可监督管理委员会提出并归口。本标雅起草单位：中华人民共和国广东出入境检验检疫局，本标准主要起草人：谭莹、莫明珍、李成明、陈桂丰、曹标、陈明、郑建国、彭小钢。SN/T3109—2012
1范围
进口设备中金属构件失效分析程序本标准规定了进口设备中金属构件失效分析程序SN/T3109-2012
本标准适用于所有进口商品中的金属构件失效分析，出口及国产商品中金属构件的失效仲裁分析也可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的电量回引用文件，仅注日期的版本适用于本文重店所行门改单》适用于本文件。件。凡是不注日期的引用文件，其最新版本HB7739航空金属制件失效分
3术语和定义
HB7739界定的以及下列术语和定义适用于本文件3.1
进口设备
imported equipmey
由国外制造并在国内使用的变备3.2
金属构件
metal producet
由金属材料制成的零件。
失效分析
faliure analysis
采用各种方法检测分析金属构
4失效分析的目的
失规乐
能的机理并料建失效原因。
分析进口设备中金属构件失效模式、失效机理和失效原因，为涉外经济仲裁或索赔提供科学依据。5失效分析的原则
在从事进口设备中金属构件失效分析时，应遵守以下工作原则：遵守相关国家的法律和法规：
做到科学严谨、客观公正，深人全面：如能用简单方法确定责任方，则可免去复杂的、繁琐的试验工作；d)
失效分析人员应具备失效分析理论知识和实践经验。SN/T3109--2012
6失效分析的程序
6.1现场调查及背景资料收集
在对进口设备现场调查时，要注意失效信息的收集、保留和记录。可用摄影、录像、录音、绘图及文字描述等方式进行记录。收集失效信息有两方面：一方面是确认能反映失效过程和起因的现象和物质：另一方面是值得进一步分析的物质和现象。虽然进口设备的种类多，结构差异较大，使用环境也不同，但现场调查和背景资料的收集方式基本相同，主要内容包括两方面：a）设备
现场调查失效设备运行和维修情况。如设备的载荷性质、加载次序、应力状态、环境介质和工作温度。应特别注意环境细节和异常工况，如突发超载、温度变化、温度梯度和偶然与腐蚀介质的接触等。维修原因及维修后的运行情况等。此外，还要了解设备的运输和安装情况。查阅失效设备的设计制造资料、购置合同、安装验收报告、操作说明书等，重点查阅设备的运行和维修等技术档案。同时还要收集该类型设备在各国出现的故障情况。b）失效金属构件
进口设备是由许多金属构件组装而成，设备失效表现为一些金属构件的失效。因此，要调查失效金属构件情况。首先观察失效金属构件的外形，用肉眼或放大镜观察其表面颜色及形状，根据观察结果。调查失效零件在设备中的部位和作用、受力情况、服役时间与环境、维修情况及损伤过程等：其次收集失效金属构件的制造工艺文件（包括生产国的制造工艺图纸、技术标准和测试报告等）：另外还要了解各国使用同类设备时同类金属构件的失效情况。6.2失效事件的初步判断
根据失效零件损伤特征的观察和背景资料的调查结果，对其做出初步判断。如果证据确凿，能直接判定事故的原因，则可出具分析报告。6.3失效金属构件的收集与保护
多数失效设备情况复杂，无法直接判定其失效原因及引起失效的责任方。要分析其失效原因，需现场取样，做进一步的检验后才能做出判断。在收集样品时，尽量多收集失效件及相关件，在收集和保护样品方面应注意以下儿点：
a）块状样品收集
保护失效金属构件原始的损伤特征，严禁触摸、碰撞失效件的损伤部位。特别是断口，严禁将匹配断口对合。对需要现场切割的大型失效金属构件，应在切割前用文字、草图、照相、录相等方式详细记录其相关位置和外观特征，切割时要远离损伤部位。防止机械损伤及热损伤。b）液体样品收集
使用一次性吸管吸人待测液体，然后滴入洁净的封口瓶内，并将瓶口封好。c）粉末状腐蚀产物收集
对不能破坏的失效金属构件，收集其表面腐蚀产物，可用刀将零件表面的腐蚀产物刮下，再用干净毛刷将其扫人洁净的塑料袋中并封口。d样品运输中的保护
外包装：大样品用木箱或纸箱包装，内用防震材料，小样品可用纸，布、棉花等包扎。内包装：无论大小样品，一定要用于净塑料布包扎（切忌用纸、布、棉花等含有纤维的材料包扎，避免纤维粘连损伤部位)。
6.4制定失效分析计划
6.4.1检测项目和顺序
SN/T3109-2012
失效分析常规的检测项目包括宏观检查、扫描电镜分析、金相分析、化学成分分析、力学性能检测、无损检测等。各检测工作顺序安排应根据具体情况而定：其原则是：a）非破坏性的检测项目优先；
具有决定性因素的检测项目优先；c）周期长的检测项目优先；
d）尽可能在一个试样上完成多个项目检测。6.4.2检测周期
进口设备失效后通常存在索赔期，当检测周期长，不能在索赔期内完成，需事先提出。6.5检测与分析
6.5.1检测
6.5.1.1失效金属构件的形貌分析6.5.1.1.1宏观分析
在清洗失效金属构件之前，用肉眼或放大镜观察其形状和表面颜色，特别是损伤特征及表面附着物、气味等，并用文字描述、草图构画、照相，录相等方式详细记录。还可用实体显微镜作进一步的观察，以便了解更全面的情况，为判断失效模式提供依据。6.5.1.1.2微观分析
在宏观观察与分析的基础上，采用扫描电镜观察失效金属构件微观特征，其中包括源区的位置、形貌特征、微区成分、材料冶金缺陷、源区附近的加工痕迹以及外来物等，为判明失效模式、分析失效机理及失效原因提供依据。
6.5.1.2失效金属构件的材质检验6.5.1.2.1金相分析
检查失效金属构件的低倍、高倍组织，查找其是否存在材料治金缺陷和制造工艺缺陷。6.5.1.2.2化学成分分析
检测失效金属构件材料的化学成分，检查材料化学成分是否符合设计要求。6.5.1.2.3力学性能测定
测定失效金属构件的硬度、拉伸、冲击、疲劳等力学性能，验证使用后其力学性能的变化。6.5.1.3失效金属构件的受力分析根据失效金属构件的结构特点及在设备运行中的作用，分析其受力情况，必要时检测其残余应力等。
SN/T3109—2012
6.5.2综合分析
将现场调查结果，收集的资料及试验数据汇总，组织相关人员讨论，分析每个证据与失效金属构件之问的关系，并应用逻辑推理方法分析其失效模式，失效机理，确定失效原因。6.6样品留存
在试验结束后应对分析样品做好标记并妥善保存，涉及仲裁的案例，样品至少保存到终审结束。6.7失效分析报告
报告内容包括：失效情况介绍、检测结果与分析、综合分析及结论四部分，每一部分内容的具体要求如下：
a）失效情况介绍
首先介绍失效设备的名称、型号、服役年限和发生失效的过程；其次介绍设备中失效金属构件名称、失效类型、失效金属构件的材料及制造工艺、其在设备中的部位和作用、服役环境、维修及使用情况；最后写上失效分析的目的和要求。b）试验结果与分析
介绍各项检测项目、方法和结果，及对每项检测结果的分析。c）综合分析
在综合分析的基础上，叙述失效金属构件的失效模式和失效机理，并判定失效原因。d）结论
结论明确，不可模棱两可。
书号：155066·2-24112
SN/T3109-2012
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
