SN/T 3242.2-2012
基本信息
标准号： SN/T 3242.2-2012
中文名称：进出口热水器检验规程第2部分:燃气热水器
标准类别：商检行业标准(SN)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：5188808
标准分类号
关联标准
出版信息
相关单位信息
标准简介
SN/T 3242.2-2012.Rules for the inspection of water heaters for import and export-Part 2:Gas water heaters.
1范围
SN/T 3242.2规定了进出口燃气热水器的检验要求、检验方式及合格判定。
SN/T 3242.2适用于热负荷不大于70 kW的燃气快速热水器;本部分亦适用于额定热负荷小于或等于180 MJ/h(50 kW)的燃气容积式热水器,大于180 M]/h(50 kW)而小于360 M]/h( 100 kW)的燃气容积
式热水器参照本部分执行,燃气容积式热水器包括封闭式和敞开式。
SN/T 3242.2不适用于冷凝式燃气热水器。
SN/T 3242.2所指燃气是GB/T 13611 .GB/T 13612中规定的燃气。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标识
GB/T 2828.1计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB 6932-2001 家用燃气快速热水器
GB/T 13611城市燃气分类
GB/T 13612人工煤气
GB/T 16411家用燃气用具通用试验方法
GB 18111-2000燃气容积式热水器
GB19212.9电力变压器、电源装置和类似产品的安全第9部分:电铃和电钟变压器的特殊要求
GB20665家用燃气快速热水器和燃气采暖热水炉能效果定值及能效等级
CJ3062燃气燃烧器具使用交流电源的安全通用要求
1范围
SN/T 3242.2规定了进出口燃气热水器的检验要求、检验方式及合格判定。
SN/T 3242.2适用于热负荷不大于70 kW的燃气快速热水器;本部分亦适用于额定热负荷小于或等于180 MJ/h(50 kW)的燃气容积式热水器,大于180 M]/h(50 kW)而小于360 M]/h( 100 kW)的燃气容积
式热水器参照本部分执行,燃气容积式热水器包括封闭式和敞开式。
SN/T 3242.2不适用于冷凝式燃气热水器。
SN/T 3242.2所指燃气是GB/T 13611 .GB/T 13612中规定的燃气。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标识
GB/T 2828.1计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB 6932-2001 家用燃气快速热水器
GB/T 13611城市燃气分类
GB/T 13612人工煤气
GB/T 16411家用燃气用具通用试验方法
GB 18111-2000燃气容积式热水器
GB19212.9电力变压器、电源装置和类似产品的安全第9部分:电铃和电钟变压器的特殊要求
GB20665家用燃气快速热水器和燃气采暖热水炉能效果定值及能效等级
CJ3062燃气燃烧器具使用交流电源的安全通用要求
标准图片预览
标准内容

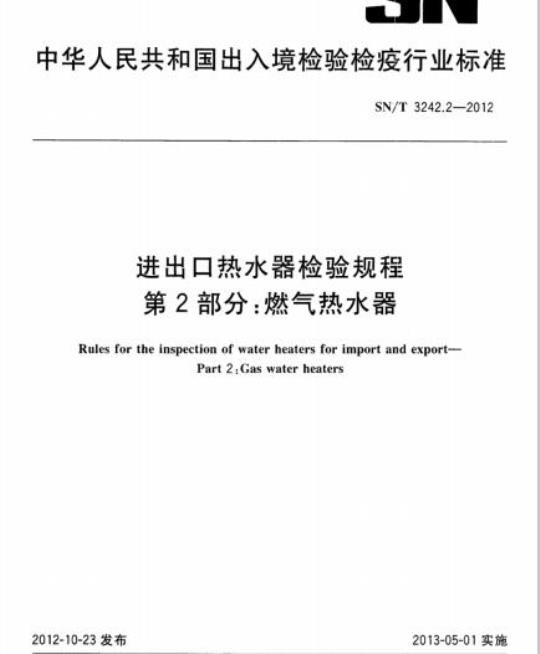

中华人民共和国出入境检验检疫行业标准SN/T3242.2--2012
进出口热水器检验规程
第2部分：燃气热水器
Rules for the inspection of water heaters for import and export--Part 2:Gas water heaters
2012-10-23发布
中华人民共和国
国家质量监督检验检疫总局
2013-05-01实施
SN/T3242《进出口热水器检验规程》共分为2个部分：第1部分：太阳能热水器；
第2部分：燃气热水器。
本部分为SN/T3242的第2部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分由国家认证认可监督管理委员会提出并归口。本部分起草单位：中华人民共和国山东出入境检验检疫局。SN/T3242.2—2012
本部分主要起草人：江守和、满忠雷、包大勇、杜洪涛、李猛、张勇、王会永、董有利、吴晓蔚。1范围
进出口热水器检验规程
第2部分：燃气热水器
SN/T3242.2—2012
SN/T3242的本部分规定了进出口燃气热水器的检验要求、检验方式及合格判定。本部分适用于热负荷不大于70kW的燃气快速热水器，本部分亦适用于额定热负荷小于或等于180MJ/h(50kW）的燃气容积式热水器，大于180MJ/h（50kW）而小于36@MJ/h(100kW）的燃气容积式热水器参照本部分执行，燃气容积式热水器包括封闭式和散开式。本部分不适用于冷凝式燃气热水器本部分所指燃气是GB/T13611.GB/T13612中规定的燃气，2规范性引用文件
下列文件对于本文件的应用是必亦可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标识
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB6932—2001
家用燃气快速热水器
GB/T13611城市燃气分类
GB/T13612人工煤气
GB/T16411家用燃气用具通用试验方法GB18111—2000燃气容积式热水器GB19212.9电力变压器、电源装置和类似产品的安全第9部分：电铃和电钟变压器的特殊要求GB20665家用燃气快速热水器和燃气采暖热水炉能效果定值及能效等级CI3062燃气燃烧器具使用交流电源的安全通用要求3术语和定义
GB6932、GB18111界定的以及下列术语和定义适用于本文件。3.1
抽样检验模式modeof samplinginspection按国家技术规范的强制性要求，对进出口商品逐批或抽批实施抽样、检验和检查的合格评定活动。3.2
型式试验模式modeoftypetest
按规定的周期依据国家技术规范的强制性要求进行型式试验，按现场检验规定对产品进行抽批检验，并对企业的质量管理体系实施监督的合格评定活动。3.3
符合性验证模式mode of complianceverification按国家技术规范的强制性要求，查验检验单证和凭证、货物是否相符，必须时可进行抽查检验，并实1
SN/T3242.2—2012
施监督的合格评定活动。
检验批inspectionlot
为实施检验而汇集的同一规格、型号、在相同生产条件下生产的单位产品，简称批。4总要求
4.1安全及性能要求
燃气快速热水器应满足GB6932的要求，燃气容积式热水器应满足GB18111的要求，适用时应考虑使用国家（地区）的差异。
4.2能效等级
热负荷不大于70kW的燃气快速热水器和燃气采暖热水炉的能效限定值、节能评价值、能效等级、试验方法和检验规则应满足GB20665°的要求，适用时应考虑使用国家（地区）的差异。4.3电磁兼容要求
对于单片机控制的燃气热水器，电磁兼容的要求应满足GB/T16411中第18章的要求，适用时应考虑使用国家（地区）的差异。4.4环境保护要求
燃气热水器的环境保护要求，适用时应满足使用国家（地区)的技术法规的要求。5检验
检验监管模式的选取
进出口燃气热水器的检验监管模式，应根据国家相关规定，视具体情况选取型式试验模式、抽样检验模式、符合性验证模式中的一种。5.2检验方式
不同的检验监管模式下的检验方式为：型式试验模式：定期型式试验和抽批开箱检验；抽样检验模式：逐批或抽批抽样检验；一-符合性验证模式：技术文件核查和抽样检验。5.3型式试验
5.3.1抽样
从定型产品中随机抽取3台代表性样品进行检测。5.3.2检验内容
燃气快速热水器按照GB6932一2001中8.2.3列出的项目进行全部适用项目的检测，适用时应考虑国家（地区）差异。
燃气容积式热水器按照GB18111--2000中8.1.2列出的项目进行全部适用项目的检测，适用时2
时应考虑国家（地区）差异。
5.3.3结果判定及不合格处置
5.3.3.1燃气快速热水器
SN/T3242.2-2012
单台样机经检验，有一项达不到强制性项目要求时，则判该台样机型式试验不合格，重新提交样品检验不合格项目，全部合格后判定型式试验合格。单台样机经检验，有一项或几项达不到非强制性项目要求时，经整改后重新检验不合格项目，全部合格后判定型式试验合格。
5.3.3.2燃气容积式热水器
单台样机经检验，有A类或B类项目不合格，则判该台样机型式试验不合格，重新提交样品检验不合格项目，全部合格后判定型式试验合格。单台样机经检验，有C类项目不合格时，经整改后重新检验不合格项目，全部合格后判定型式试验合格。
5.3.4型式试验有效期
合格型式试验结果的有效期为12个月，但有下列情况之一时，应重新进行型式试验：a)
新产品试制定型鉴定；
产品转厂生产试制定型鉴定；
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；产品长期停产后，恢复生产时；出厂检验结果与上次型式试验有较大差异；国家质量监督机构提出进行型式试验检验的要求时；连续生产时每半年进行一次（只适用于燃气容积式热水器）。抽样检验
5.4.1抽样
抽样方案按表1进行。
表1抽样方案
燃气快速热水器
51~500
501~35000
>35000
5.4.2抽样检验内容和要求
抽样数量
51~100
101~200
201~500
燃气容积式热水器
单位为台
抽样数量
5.4.2.1燃气快速热水器抽样检验的项目、内容及方法要求详见附录A。3
SN/T3242.2-2012
5.4.2.2燃气容积式热水器抽样检验的项目、内容及方法要求详见附录B。5.4.3结果判定
如果抽样检验样本中发现不合格项目，即判定该批产品抽样检验不合格。5.4.4不合格处置
抽样检验不合格的，经技术处理后，允许重新提交检验一次。5.5开箱检验
5.5.1抽样
根据检验批的批最大小，按照GB/T2828.1的特殊检验水平S-1选取相应的样本量进行抽样。如果样本量大于批量时，对该检验批进行全部检验。5.5.2检验内容和要求
开箱检验的项目、内容及方法要求详见附录A、附录B。5.5.3结果判定
开箱检验样本中发现不合格项目，即判定开箱检验不合格。5.5.4不合格处置
判为开箱检验不合格的，经技术处理后，允许重新提交检验一次。6合格判定及有效期
无论采取何种检验监管模式只有该模式中的全部检验合格，方可判定该批产品合格，否则判定该批产品不合格。
合格检验批的有效期为12个月。序号
排气管
（给排气管）
结构及材料
附录A
（规范性附录）
燃气快速热水器抽样检验项目、内容及方法要求表A.1燃气快速热水器抽样检验项目、内容及方法要求检验或检查内容
外壳平整称，不应有喷涂不均、皱纹、裂痕、脱漆、掉瓷吸其他明显的外观缺陷。热水器均应在适当的位置设包含下述内容的铭牌：
a）热水器的名称和型号（应符合GB69322001中4.2)；
燃气种类或代号：
额定燃气压力；
额定热负荷：
适用水压；
额定产热水能力(JN-型除外）
额定产热水能力JN型除外）
额定供暖热输出（JS型除外）：额定电压（适用于使用交流电源的热水器
额定电功率（或额定电流）（适用于使用交流电源的热水器）；
制造厂名称
标志上应说明下列安垒注意事项a)
不得使用规定外其他燃气的警示；通风换气的注意事项；
直接使用交流电源的热水器应有接地，要求
热水器及配件的外观结构、尺寸等要符合GB6932—2001中第5章有关要求及厂家说明书的规定
自然排气式热水器应设有防倒风排气罩，作为热水器整体的组成部分装在壳体外的外面或里面，应可拆卸，便于清扫；强制排气式热水器应配备标准排气管和b）
弯头。排气管的室外端应不能落人直径为16mm的球体；
自然给排气式和强制给排气式热水器应配备给排气管，并满足有风状态各项性能：
检验方法
GB6932-2001
视检及尺寸测量
SN/T3242.2—2012
SN/T3242.2—2012
排气管
(给排气管）
结构及材料
安全隔离
变压器
各部件操作
燃气系统的
气密性
热负荷及准确度
燃烧稳定性能
点火性能
表A.1（续）
检验或检查内容
强制排气式，自然给排气式，强制给排气式所配备的排气管或给排气管应采用不锈钢材料（0Cr18Ni9），厚度不小于0.3mm，或厚度不小于0.3mm的钢板双面糖瓷处理，或与同等级耐腐蚀、耐温性及耐燃性的其他材料。其密封件、垫应采用耐腐蚀的柔性材料
热水器使用的安全特低电压从电网获得时，应通过一个安全隔离变压器，安全隔离变压器的绝缘应符合双重绝缘或加强绝缘的要求。安全隔离变压器的技术要求应符合GB19212.9规定。安全隔离变压器应是随机附件检查水气连动装置、点火装置，燃气喷嘴、燃烧器，安全装置，温度控制调节装置等部件的安装位置是否正确，牢固，操作是否灵活，运行是否正常
通过燃气主通路的第一道闽门漏气量应a免费标准下载网bzxz
小于0.07L/h
b）通过其他阀门漏气量应小于0.55L/h；燃气进气口至燃烧器火孔应无漏气现象。（耐久性试验和振动试验后，包括GB6932-2001中5.1.2.2,5.1.2.4)
折算热负荷和额定热负荷偏差应不大于10%不发生回火，熄火及妨碍使用的离焰现象（包括耐久性试验和振动试验后）
在无风状态及喷淋状态下，连续启动10次，着火次数应不少于8次，失效点火不应连续发生2次，且无爆燃现象；在有风状态下连续启动10次，着火次数应不少于5次，且无爆燃现象小火控制
主火控制
开阀时间不大于45s
闭阀时间不大于60
开阀时间不大于105
闭阀时间不大于10 s
检验方法
视检及尺寸测量
GB19212.9
GB6932—2001
GB6932—2001
GB6932—2001
GB6932—2001
GB6932-2001
GB6932—2001
表A.1（续）
检验或检查内容
应在10s内将小火燃烧器或主火燃烧器点燃，且应不发生爆燃，10s内未点燃时，燃气再点火
供应通道应自动关断
应在5min内关闭通往燃烧器的燃气通路，烟道
防过热
燃烧室
防触电保护
泄漏电流
电气强度
接地电阻
水路系统的
耐压性能
且不能自动再开启，在关闭之前应无熄火、回火，影响使用的火焰溢出及妨碍使用的离焰现象
风压在80Pa以前安全装置不能动作。在产生熄火、回火、影响使用的火焰溢出及妨碍使用的离焰现象之前，关闭通往燃烧器的燃气通路
动作温度应不大于110℃，动作后，关闭通往燃烧器的燃气通路，且不应自动开启动作温度应不大于110℃，动作后，关闭通往燃烧器的燃气通路
在热水器损坏之前，关闭通往燃烧器的燃气通路，且不能自动开启（适用于燃烧室为正压时）
开阀水压小于水路系统的耐压值在冻结前安全装置起作用
能够自动将供暖系统中气体排出热水器外壳开孔用标准试验指试验应不能碰触到带电部件
泄漏电流不应过大（使用交流电源的热水器）
电气强度应是足够的（使用交流电源的热水器）
接地端子或接地触点与接地金属部件之间的连接，应具有低电阻，接地电阻≤0.1Q（使用交流电源的热水器，安全特低电压除外）
进水口至出水口：在适应水压上限值1.25倍，且不低于1.0MPa的水压下，持续1min，应无渗漏和变形现象（适应于供热水部分）
检验方法
GB6932—2001
GB6932—2001
GB6932—2001
SN/T3242.2—2012
SN/T3242.2—2012
水路系统的
耐压性能
一氧化碳
热效率
停水温升
热水产率
供暖热输
出准确度
表A.1（续）
检验或检查内容
由供暖回水口至供暖出水口：按厂家说明书规定使供暖循环水路注满水，启动水泵持续1min，应无渗漏和变形现象（适应于供暖部分）
≤0.06%（适用于自然排气式、强制排气式无风状态燃烧王况）
<0.10%（适用于自然给排气式，强制给排气式、室外型无风状态燃烧工况）≤0.14%（适用于自然给排气式、强制给排气式有风状态燃烧工说）
不小于80%（按低热值）
不大于18K
不小于额定产热水能力的90%
不小于额定供暖热输出的90%
包装箱上应有使用燃气种类或适用地区：
b）包装箱上应有如下标记（产品名称、型号、商标、质量、外形尺寸、生产日期、生产厂全名、地址邮政编码、生产许可证号、堆码高度、怕湿、向上、小心轻放等标志。堆码高度、怕湿、向上、小心轻放等标志应符合GB/T191的规定；
包装箱内的产品、合格证、使用说明书、保修卡、装箱单，附件应与装箱单一致注：项目类别中“/\表示强制性项目，其余为非强制性项目。检验方法
GB6932—2001
GB6932-2001中7.7
GB6932-2001中7.7
GB6932-2001
GB6932—2001
GB6932-2001
GB6932—2001
GB6932—2001
GB6932---2001
GB6932—2001
各部件操
作性能
附录B
（规范性附录）
燃气容积式热水器抽样检验项目、内容及方法要求表B.1燃气容积式热水器抽样检验项目、内容及方法要求检验或检查内容
外壳平整勾称，不应有喷涂不均、皱纹、裂痕、脱漆、掉瓷及其他明显的外观缺陷热水器均应在适当的位-置设包含下述内容的铭牌：
热水器的名称和型号（型号应符合GB18111-2000中4.2规定
使用的燃气种类或代号：
额定燃气压力：
热负荷或耗气量：
额定贮水容量及最高工作水压；电源电压及频率（使用交流电源的热水器）：
额定电功率（使用交流电源的热水器）：室内或室外安装：
制造广名称；
制造编号或出广日期
标志上应有下列注意事项：
a）安全注意事项，
应在热水器的明显处粘贴警告标志：热水器的冷水进口、热水出口、温度/压c
力安全阀安装口应有明显的标志上如果有电气控制，应具有电路图或接d)
线图：
若要求热水器安装在防燃烧的地面上，则应注明：“应安装在耐火基座上”热水器及配件的外观结构、尺寸等要符合GB18111—2000中第5章有关要求及厂家说明书的规定
将热水器按使用说明书的要求与检测系统连接，检查热水器各安全装置调节控制装置是否正确、牢固，操作是否灵活检验方法
GB18111—2000
GB18111—2000
SN/T3242.2—2012
SN/T3242.2--2012
燃气系统
的气密性
主火燃烧器
火焰稳定性
点火燃烧器
火焰稳定性
烟气中—
氧化碳含量
安全关闭装置
烟道堵塞状态
的燃烧工况
表B.1（续）
检验或检查内容
燃气系统漏气量在空气压力为4.2kPa时不应大于0.07L/h
从热水器进气口至燃烧器火孔前，应无泄漏：
c）对起密封作用的阀门，在空气压力为4.2kPa时不应大于0.07L/h；
d）对起自动控制作用的阀门，漏气量在空气压力为4.2kPa时不应大于0.55L/h主燃烧器工作时应无熄火，回火及妨碍使用的离焰现象
点火燃烧器工作时应无熄火、回火及妨碍使用的离焰现象，允许存在不积碳的顶部黄焰热水器工作时烟气中一氧化碳含量均应符合下列规定：
a）设有调压器的热水器热负荷为额定热负荷的115%，未设调压器的热水器使用最高压力时烟气中的一氧化碳含量均不应大于0.04%；
b）以最低压力工作时，热水器烟气中的-氧化碳含量不应大于0.02%
强制给排气热水器安全关闭装置应符合以下要求：
a）把供电电压降低至额定电压85%和升高至额定电压110%的范围内，热水器正常运行：
电压在85%~110%额定电压范围内变b)
化时，热水器应安全运行或安全的停止运行：
在电源接通的情况下，如果机械装置有故障，热水器应安全的停止运行。任何时候电源中断时，安全关闭装置应自动关闭气源，停止运行
设有排气罩或类似装置的烟道自然排气式热水器，在正常工作时，当烟道出口处被完全堵塞时热水器烟气中的CO含量不应大于0.04%。燃烧火焰不应有熄火或火焰反常现象
检验方法
GB18111--2000
GB18111—2000中
7.7.2.3~7.7.2.5
GB18111-2000
中7.7.2.8
GB18111-2000
中7.7.2.11
GB18111—2000中
GB18111—2000中
7. 7. 3. 1
